帧中继的基本配置-BasicFrameRealy-.doc

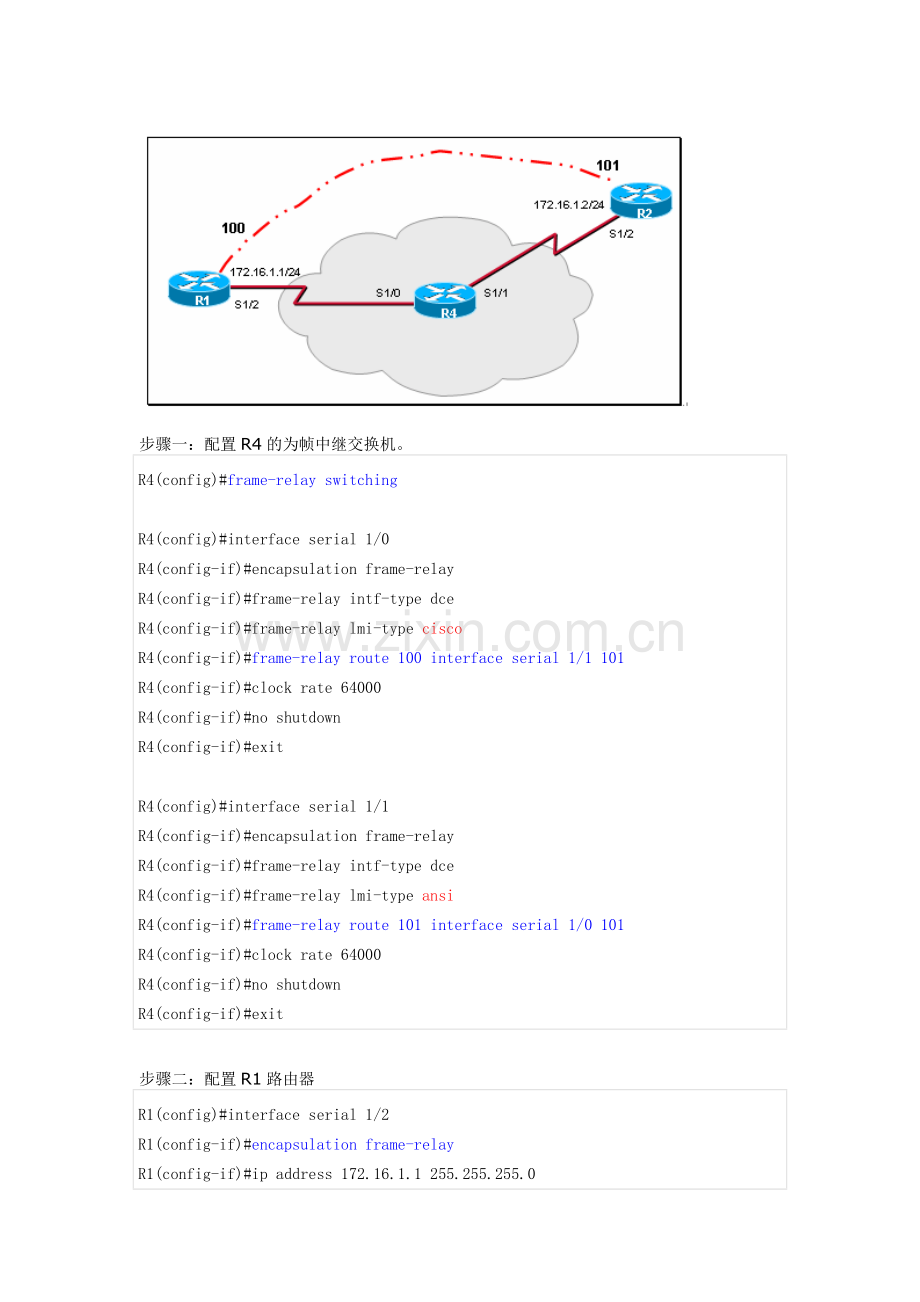

步骤一：配置R4的为帧中继交换机。
R4(config)#frame-relay switching

R4(config)#interface serial 1/0
R4(config-if)#encapsulation frame-relay
R4(config-if)#frame-relay intf-type dce
R4(config-if)#frame-relay lmi-type cisco
R4(config-if)#frame-relay route 100 interface serial 1/1 101
R4(config-if)#clock rate 64000
R4(config-if)#no shutdown
R4(config-if)#exit

R4(config)#interface serial 1/1
R4(config-if)#encapsulation frame-relay
R4(config-if)#frame-relay intf-type dce
R4(config-if)#frame-relay lmi-type ansi
R4(config-if)#frame-relay route 101 interface serial 1/0 101
R4(config-if)#clock rate 64000
R4(config-if)#no shutdown
R4(config-if)#exit

步骤二：配置R1路由器
R1(config)#interface serial 1/2
R1(config-if)#encapsulation frame-relay
R1(config-if)#ip address 172.16.1.1 255.255.255.0
R1(config-if)#no shut

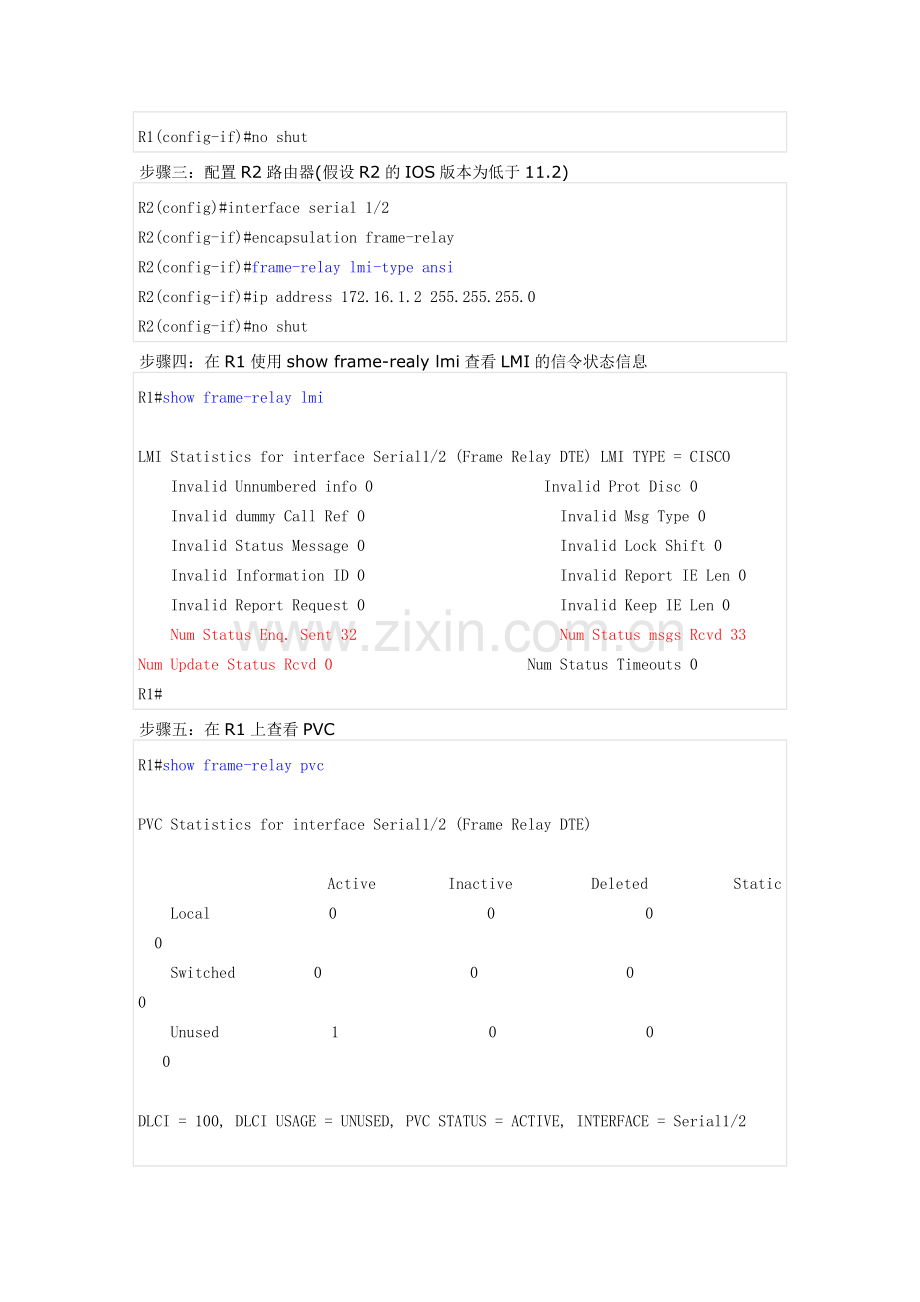

步骤三：配置R2路由器(假设R2的IOS版本为低于11.2)
R2(config)#interface serial 1/2
R2(config-if)#encapsulation frame-relay
R2(config-if)#frame-relay lmi-type ansi
R2(config-if)#ip address 172.16.1.2 255.255.255.0
R2(config-if)#no shut
步骤四：在R1使用show frame-realy lmi查看LMI的信令状态信息
R1#show frame-relay lmi

LMI Statistics for interface Serial1/2 (Frame Relay DTE) LMI TYPE = CISCO
  Invalid Unnumbered info 0             Invalid Prot Disc 0
  Invalid dummy Call Ref 0              Invalid Msg Type 0
  Invalid Status Message 0              Invalid Lock Shift 0
  Invalid Information ID 0              Invalid Report IE Len 0
  Invalid Report Request 0              Invalid Keep IE Len 0
  Num Status Enq. Sent 32               Num Status msgs Rcvd 33
Num Update Status Rcvd 0              Num Status Timeouts 0
R1#
步骤五：在R1上查看PVC
R1#show frame-relay pvc

PVC Statistics for interface Serial1/2 (Frame Relay DTE)

              Active     Inactive      Deleted       Static
  Local          0            0            0            0
  Switched       0            0            0            0
  Unused         1            0            0            0

DLCI = 100, DLCI USAGE = UNUSED, PVC STATUS = ACTIVE, INTERFACE = Serial1/2

  input pkts 0             output pkts 1            in bytes 0
  out bytes 34             dropped pkts 0           in pkts dropped 0
  out pkts dropped 0                out bytes dropped 0
  in FECN pkts 0           in BECN pkts 0           out FECN pkts 0
  out BECN pkts 0          in DE pkts 0             out DE pkts 0
  out bcast pkts 1         out bcast bytes 34
  switched pkts 0
  Detailed packet drop counters:
  no out intf 0            out intf down 0          no out PVC 0
  in PVC down 0            out PVC down 0           pkt too big 0
  shaping Q full 0         pkt above DE 0           policing drop 0
  pvc create time 00:08:21, last time pvc status changed 00:00:02
R1#
步骤六：在R1上查看反向ARP
R1#show frame-relay map
Serial1/2 (up): ip 172.16.1.2 dlci 100(0x64,0x1840), dynamic,
              broadcast,, status defined, active
R1#
步骤七：在R1上ping R2
R1#ping 172.16.1.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 576/780/1312 ms
R1#
思考：
如果在步骤七发现无法PING通R2，可能是因为。R2的反向ARP的映射尚没有创建成功。所以我们手工的配置反向是ARP

手工静态映射的配置

步骤一：先查看R2的map，此时注意此映射为动态
R2#show frame-relay map
Serial1/2 (up): ip 172.16.1.1 dlci 101(0x65,0x1850), dynamic,
              broadcast,, status defined, active
R2#
步骤二：配置为手工静态映射
R2(config)#interface serial 1/2
R2(config-if)#frame-relay map ip 172.16.1.1 101 broadcast
R2(config-if)#exit
步骤三：再次查看R2的MAP
R2#show frame-relay map
Serial1/2 (up): ip 172.16.1.1 dlci 101(0x65,0x1850), static,
              broadcast,
              CISCO, status defined, active
R2#
步骤四：确认
R2#ping 172.16.1.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 576/681/996 ms
R2#

思考：在R1上PING上自己的接口IP。是否可以PING通？为什么？如果解决？

回复 #2 stanley.wy 的帖子
谢谢lz ，今天学习Basic FrameRealy
步骤一：配置R4的为帧中继交换机。
R4(config)#frame-relay switching

R4(config)#interface serial 1/0
R4(config-if)#encapsulation frame-relay
R4(config-if)#frame-relay intf-type dce
R4(config-if)#frame-relay lmi-type cisco
R4(config-if)#frame-relay route 100 interface serial 1/1 101
R4(config-if)#clock rate 64000
R4(config-if)#no shutdown
R4(config-if)#exit

R4(config)#interface serial 1/1
R4(config-if)#encapsulation frame-relay
R4(config-if)#frame-relay intf-type dce
R4(config-if)#frame-relay lmi-type ansi
R4(config-if)#frame-relay route 101 interface serial 1/0 101 《－－改：serial 1/0 100
R4(config-if)#clock rate 64000
R4(config-if)#no shutdown
R4(config-if)#exit
－－－－－－－－－－－－－－－－－－
在R1上PING上自己的接口IP。是否可以PING通？为什么？如果解决？
ping 不通自身接口是因为没有做自身接口ip地址的map

R1(config)#int serial 1/0
R1(config-if)#frame-relay  map ip 172.16.1.1 100 bro

R1#ping 172.16.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 64/97/128 ms
R1#
