*******项目
安防监控系统实施方案

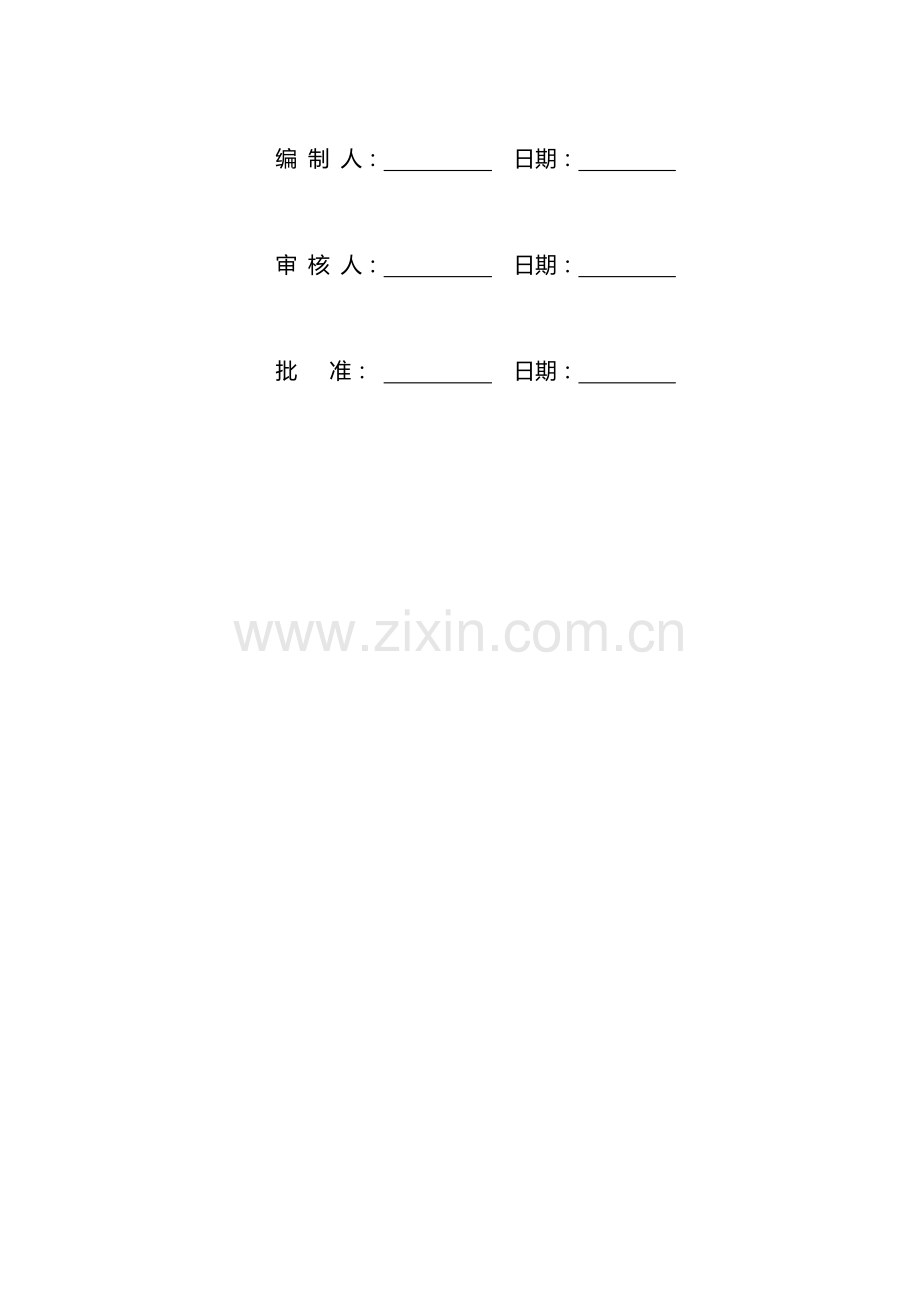

编 制 人： 日期：

审 核 人： 日期：

批 准： 日期：

目 录
1. 总则 3
2．系统建设概述 3
3. 执行标准 6
4. 现场环境 7
5．供货范围 7
6．交付时间 7
7. 技术要求 8
8. 检验方法和要求 9
9. 性能确保条款 9
10. 技术资料及交付进度 10
11. 包装及交货 10
12. 售后服务要求及服务内容条款 11

1. 总 则
依照**********企业********项目***************，对厂区事态、人流等情况进行宏观监视，方便于随时掌握各种活动情况。在特殊情况下，能够对入侵、防盗所发觉异常情况进行监视取证。在人们无法直接观察场所实时、形象、真实地反应被监视控制对象画面，经过本安防监控系统方案，安装监控有效地威慑和预防事件发生，提升技防装备水平与管理档次，以及对系统设备功效设计、结构、性能、安装和试验等方面进行相关技术要求。
1.1 本方案要求了监控系统最低程度技术要求，并未要求全部技术要求和适用特征，卖方依照本方案所列基本要求和关于标准规范提供高质量产品及相关服务，且必须满足国内关于安全、环境保护等强制性标准。卖方提供产品必须是全新制造产品，而且是当前国际技术和工艺最先进产品。
1.2 遵照本方案要求并不能解除任何卖方责任、确保和协议等要求其它义务。
1.3 本方案所使用标准如遇与卖方所执行标准发生矛盾时，按较高标准执行。
1.4 在协议订立后，我方有权提出因标准、规程和规范发生改变而产生修订要求，详细事宜由双方协商确定。
1.5 卖方入厂施工前比须经过我方安全教育等相关部门审批。施工现场比须服从我方相关管理要求。由卖方本身造成一切人员伤害等不安全事故，由卖方全权负责，并在第一时间通报我方管理人员。
2．系统建设概述
结合当前监控发展趋势，我们特提出了基于平台智能监控系统，经过该统一监控平台，能够把监控系统纳入平台管理，从而显著提升厂区监控系统性能。
系统总体需求
**********周界视频监控系统使用网络监控系统进行监控组网，能够在监控中心统一控制，对厂区大门及人员出入及院墙附近人员徘徊进行全方位监控。系统总体需求以下：
1. 系统具备远程管理功效，远程管理员能够经过监控计算机网络进行远程操作或察看。全局统一权限控制。可查看，可配置，可操作权限分离，分设备，分摄像头，分组别。
2. 对联入设备进行在线监控和在线故障诊疗报警，支持断线重建、自动连接等功效。
3. 具备运行日志管理。系统运行日志包含：设备开启、保活失败、配置不一样时、故障和故障恢复等信息（设备ID、状态改变、时间）。系统操作日志包含：某用户登入、退出、对系统配置修改、控制等。告警日志包含：温度过高、视频丢失报警、遮挡报警、运动检测告警、外部告警、设备离线等。系统支持针对各种告警信息提供统计报表，基于报表，提供基于告警类型和告警时间等查询功效。
4. 支持轮切功效。可支持在监视器间及客户端多窗格开启轮切。支持对每个摄像机单独配置切换时间，每个摄像机切换时间可不一样。
5. 门卫室经过计算机监测人员出入。
6. 经过NVR存放设备在监控中心实现当地现场存放功效，满足全实时、高画质图像资源存放。各级管理人员能够在权限范围内方便地调用、查询。
7. 系统客户端Logo可依照客户需要用户化，Logo、厂商标识可替换。
系统建设标准
为了达成国内领先目标，智能视频监控系统设计应该充分考虑系统合理性、先进性、实用性、可靠性、稳定性和可扩展性标准。
合理性标准
为了确保整个系统从设备配置到系统组成合理性，*********周界视频监控系统设计依照*******周界实际情况和建设监控系统详细要求，充分满足各单位部门在使用中各项功效要求。
先进性标准
当前，计算机及通信技术高速发展，使得系统设计不但要考虑充分利用当前最新技术，而且还必须考虑伴随技术深入发展，能在系统中不停溶入新技术，使系统一直充满活力，一直保持一定先进性。在项目智能视频监控系统设计中，对全部设备和对应软件设计中，选取国际先进视频监控设备和系统，从而既保持传统监控系统图像质量高特点，同时能够彻底处理监控系统数字化、网络化过程中瓶颈问题。真正实现国内先进水平目标。

能视频监控系统设计采取数字视频方式，前端图像经过网络摄像机IPC直接对图像进行数字编码、存放，编码器/IPC支持双流方式，数字实时图像经过解码器在监视器或者经过管理计算机显示，数字存放图像直接写入NVR磁盘。
这一技术路线确保系统具备良好清楚度、完全实时、一流网络功效等很多特点，采取先进数字图像技术，为系统扩展应用打好基础，系统建成后在很长时间内不会被淘汰。
实用性标准
视频监控系统建设以实用性为基本标准。系统功效满足动态监控和案件、事件倒查基本要求，硬件和软件平台界面友好、易学易用、使用方便、图像清楚；采取统一系统标准和通信协议，使整个系统中各个子系统间能互联互控，充分发挥整个系统功效。
可靠性标准
作为厂区安全管理关键系统，需要确保监控系统安全、正确地完成对应功效，从而确保系统完整性、正确性和可恢复性。系统不稳定原因从硬件、软件系统协同运行中给予充分预防。如有发生也可做到即时地恢复。全部产品均具备正式出厂合格证实和权威机构质量认证。
系统规模不论在网络、系统平台，还是在系统应用方面，运行可靠性是主要性能之一。确保对系统提供二十四小时不间断服务。
系统可靠性主要表现在以下几个方面：
l 前端摄像系统可靠性
l 信号传输系统可靠性
l 数字编解码系统可靠性
l 视频存放系统可靠性
l 视频管理服务器可靠性
l 网络系统可靠性
l 软件系统可靠性
l 系统在设计上采取容错技术

可扩展性标准
可扩展性标准主要表现在系统横向和纵向扩展能力上。在系统横向扩展方面，智能视频监控系统在满足当前视频监控需求基础上，能够非常方便扩展容量，可方便实现更大容量视频监控系统。在纵向扩展方面，视频监控系统具备良好兼容性和通用软硬件接口，用户可在其基础上进行二次功效开发（如车牌识别、人脸识别、可疑物发觉跟踪等）。
伴随系统以后扩展，用户容量、存放容量将会不停扩大，新业务功效要求将会层出不穷。这要求系统具备良好可扩展性，所以在系统建设早期，首先立足于近期应用需求进行系统配置，而以系统可扩展性来确保今后5~内发展需求。
系统可扩展性主要表现在以下几个方面：
l 视频管理系统可扩展性
l 视频存放系统可扩展性
l 网络系统可扩展性
l 数据库系统可扩展性
l 外围设备可扩展性
l 应用软件系统可扩展性
3. 执行标准
系统规划设计必须按照国际、国家和当地域关于标准和规范进行。将依据和参考以下设计规范和要求进行：
《安全防范工程技术规范》 （GB 50348-）；
《安全防范工程程序与要求》（GA/T75-94）；
《安全防范系统验收规则》（GA308-）；
《安全防范系统通用图形符号》（GA/T74-）；
《安全防范系统》（DB33/T334-）；
《民用闭路电视监控系统工程技术规范》（GB50198-94）；
《工业电视系统工程设计规范》（GBJ115-87）；
《爆炸性气体环境用电气设备》（GB3836-）
《石油库电气安全要求》
《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）
《音频、视频及类似电子设备安全要求》（GB8898-）；
《测量、控制和试验室用电气设备安全要求》 (GB4793-)；
《信息技术设备安全》（GB4943-）；
《邮电通信网光纤数据传输系统工程施工及验收技术规范》。
EIA/TIA568A，EIA/TIA569A国际电子工业协会通信线缆、通讯路径和空间标准
ISO/ICE/IS11801结构化布线标准
ISO TCP/IP协议标准
ISO/IEC 13818 MPEG-2协议标准
ISO IGMP/CGMP协议标准
10BASE-T，100BASE-TX 标准 IEEE802.3，IEEE802.3U
《中华人民共和国通信行业标准》（YD/T926）
《防盗报警控制器通用技术条件》GB50198-94
《电视系统视频指标》CCTR RECOMMENDATION 472-3
《电气指标标准》ELA-422  ELA-485
《电子设备雷击保护导则》GB7450-87
4. 现场环境
极端最高/低气温 ******
年平均相对湿度 *******
电源： 供电 AC220V
5．供货范围
1、安防监控系统一套，包含但不限于300万像素星光级枪式摄像机21台，400万像素星光级云台摄像机3台，监控计算机2台等相关设备及安装材料。详见附件1；
2、卖方负责整个系统安装调试，以及机柜电源连接，我方仅提供指定电源连接点。系统交付后上电即可投入正常使用。
6．交付时间
商务定标后2周内
7. 技术要求
1. 为了适应各种恶劣环境要求，编码设备应采取针对户外安装、设计产品，编码设备本身要求满足《GB 50348-》中要求防雷、防静电指标，要求达成防潮、防霉、防盐雾侵蚀1级户外防护等级要求。设备就近接地。
2. 实现当前和未来厂区项目监控系统整合，编码器与监控控制平台通信协议需采取公安部统一要求SIP标准协议，图象编码格式完全符合国际标准H.264编码格式；
3. 确保实时图像流畅性，采取UDP组播方式传输实时监控图像；为了确保图像存放可靠性，监控系统采取TCP单播方式传输存放码流和历史图像点播码流。
4. 满足客户需求和组网要求，前端选取（高清）星光级摄像机，二十四小时图像清楚度需要达成1080P。
5. 确保留储可靠，需提供当地缓存功效；为了确保整体系统安全性，此次选型产品需提供设备接入认证、防篡改、防替换功效；
6. 满足大规模布署需求，降低管理和维护难度，需提供线路故障修复后系统自动连接功效，同时可经过监控控制平台实现集中配置管理，支持远程设备状态检测和配置自动校验功效。
7. 整个系统采取高性能IP专网承载监控图像，不存在图像衰减问题，同时经过组播方式支持多个人同时查看同一热点，系统可实现无阻塞交换，无任何瓶颈。能够保障这么大规模监控系统“监、控、查、管”综合性能。
8. 采取分布式布署NVR进行集中管理系统架构。网络结构采取环式闭口。全部监控设备均由视频监控系统机柜自行供电。摄像机电源采取220ACV输送至就地控制箱，并联形式。控制箱自带变压器。
9. 主要设备要求及布置：周界围墙采取21个300万像素星光级枪式摄像机，满足监视监听、云镜控制、对讲和报警接收联动基本需求。三个出入门需要正面监控,布置3个400万像素星光级云台摄像机 ，共计3台。
10. 视频监控系统机柜1台，安装于DCS机柜间，全部视频录像机、交换机、硬盘存放器等设备全部安装在机柜内；监控计算机两台，及语音对讲功效分别安装在中心控制室与厂区南侧门岗室内，显示器规格统一要求联想22寸宽屏，16:10。
11. 存放设备应具备强大解码性能，应不低于48路1080P解码能力；
12. 支持客户端与前端监控点语音对讲功效。能够选择多个摄像机建立语音广播，能够停顿已经有语音广播组中一个或多个摄像机语音广播功效。
13. 系统需有声光报警功效，可设置在限定时间区域内，对越界侦测，区域入侵侦测进行报警，并能在监控画面中显示到报警详细位置。
14. 确保整个系统完整性，稳定性，安全性。预留监控系统信号接入企业上层管理系统所需MES接口，并设硬件防火墙。
15. 卖方确保系统软件终生服务和无偿升级。系统全部授权、口令等资料在设备调试完成后一并交由我方保留。
16. 室外电缆不能暴露在外，必须穿管敷设。穿线管口不能朝向上方，防止雨水进入。
17. 围墙周界电缆采取沿墙体上方内侧穿金属管方式敷设。过门过路采取地埋穿镀锌碳钢管敷设，距地面深度不低于1000mm。
18. 监控控制平台数据库在统计图像信息同时，还可统计与图像信息相关检索信息，比如设备、通道、时间、报警信息等。平台能存放音视频信息并保持90天，90天后自动覆盖前边音像数据。
8. 检验方法和要求
设备在出厂前应依照规范进行100%试验和检验。经在厂装配、试验合格后产品，以整体形式抵达我方现场。
制造方试验和检验内容最少应包含：
·数量检验（包含附件）；
·外观检验（包含漆面质量、表面光洁度等检验）；
·尺寸检测；
·标牌标识是否完整、清楚；
·紧固件、连接管路等是否有松动现象；
·连接件形式、尺寸是否符合标准；
·是否遵从焊接规范和标准；
·材质是否与卖方提供证实相符（内部件，外壳等）。
·绝缘性能试验；
·系统精准度清楚度测试；
9. 性能确保条款
1、性能确保基础条件
1.1 卖方确保其提供设备是由原工厂生产，全新、未使用、采取最好材料和一流工艺制造产品，并在各方面符合本实施方案要求质量、规格、性能要求。
1.2 卖方必须进行充分、严格质量控制，包含全部部件在预制、制造和装配过程中检验和试验。
1.3 卖方必须按检验规程，而且与生产部门独立，依照我方要求进行检验。对检验程序和结果做出准确统计。
2、质保期：质保期为设备安装、调试正常运行后12个月或设备交货验收合格后18个月，以先到为准。在我方恪守保管及使用规则条件下，质保期内产品因为本身缺点发生损坏和不能正常工作时，卖方负责无偿为我方更换或修理产品。
10. 技术资料及交付进度
资料交付清单及数量：
产品合格证；
供货清单；
产品选型样本 ；
技术数据表；
安装、使用、维护手册；
以上资料纸质版5套、电子版2套 。资料独立装箱。
11. 包装及交货
1 、设备包装运输
1.1 产品标牌、产品包装按相关国际标准或企业标准执行。零部件包装符合国际标准要求，分类装箱并遵照适于运输，便于安装和查找标准。产品包装能承受因为运输可能出现任何不利条件。卖方在要求时间内把产品完好无损地运输到我方指定地点。全部设备必须充分保护，确保运输到指定地点时能经受住不利原因影响。包装必须能满足从装运到安装最少6个月能够不拆封。设备随机技术资料必须密封完好。
1.2 每件包装箱内附两份详细清单，产品质量合格证。
1.3 装运标志
卖方在每一包装箱上用醒目标字样作出以下标志：
收货人
协议号
装运标志
目标地
货物名称、品目号和箱号
毛重/净重（Kg）
尺寸（长*宽*高）厘米
1.4 包装箱外有显著文字说明，如：设备名称、用途及运输、储存安全注意事项等。
1.5 包装箱内附带以下文件，但不限于此：
装箱单；（装箱单两份，一份装入包装箱，一份提供给我方）
产品使用说明书；
产品检验合格证书；
安装指示图。
2 、交货地点:***********现场。
12. 售后服务要求及服务内容条款
1、卖方负责通知我方参加设备交付、开箱检验、性能验收等。设备质量问题处理、设备安装和调试全部由卖方负责。
2、卖方及时向我方提供按技术数据表要求全部技术资料和图纸。有义务在必要时邀请我方参加卖方技术设计审查。
3、 产品质量确保期内，除我方操作不妥造成损失外均实施无偿修理或更换。
4、卖方在接到我方电话或传真通知后，在4小时内给以回复。假如需要，卖方服务人员在二十四小时内抵达现场。
5、质保期后，坚持每年向我方了解本企业产品使用情况，并继续对我方提供维修备品备件及其它服务，即产品终生服务。
6、 培 训：
卖方无偿提供产品相关培训，培训内容见下表
序号
培训内容
培训人数天数
地点
备注
1
基础理论培训
5人/1天
我方现场

2
维护、调试、操作等相关培训
5人/2天
我方现场

附件1：供货清单
******安防监控系统设备及材料清单
序号
摄像机位置
品牌型号
单位
数量
详细技术参数
备注
1
周界枪机摄像机
*****
个
21
300万像素，星光级；红外防水日夜型网络摄像机；支持H.265压缩格式；水平视场角79°；音频输入输出，音频报警，带语音采集对讲；红外照射距离80米；掉电记忆；越界侦测,区域入侵侦测,场景变更侦测,人脸侦测等智能报警功效。IP66；工作温度范围可达-30℃-65℃。

2
云台摄像机
******
台
3
400万像素网络星光白光高清云台摄像机；23倍光学变倍；支持H.265压缩格式;1/2.5" Progressive Scan CMOS；
音频输入输出，音频报警，带语音采集对讲；水平360°；垂直-15°-90°（自动翻转），越界侦测，区域入侵侦测，场景变更侦测，人脸侦测等智能报警功效；支持鼠标直接控制云台；IP66；红外照射距离150米
工作温度范围可达-30℃-65℃。

3
摄像机电源

个
24

4
硬盘录像机
******
台
1
网络视频输入32路；16个SATA接口，1个eSATA接口；，视频接入带宽：256Mbps；16路同时回放；即时回放、事件回放、分时段回放、图片回放、外部文件回放等功效；支持H.265格式; 支持1、3、4、5、7、9、16等分屏；云台控制、云台控制权管理、云台预置位管理、云台锁定；支持分辨率1080P、720P、D1、4CIF、2CIF、CIF;视频输出：1920*1080@60，1280*720@60，1280*1024@60，1024*768@60，1600*1200@60； 支持手动录像/抓图、定时录像/抓图、事件录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测或报警录像/抓图、动测且报警录像/抓图等功效。

4
监控硬盘
希捷6T
块
*
6T，满足90天存放

5
监控机柜
图腾
面
1
600mm*800mm*2200mm，色号：RAL 7035；柜内带安装隔板，供电插排，控制电源断路器等必要附件。

6
机柜专用插座
机柜专用插座
个
2
　多功效国际插口，每个不少于12孔，带电源指示灯

7
交换机
华为S5720S-28P-LI-AC
台
1
电源：AC24V，45W max；

8
收发器机箱
光收发器 NETLINK HTB-
个
*

9
收发器
光收发器 NETLINK HTB-1100S
对
*

10
计算机
联想
台
2
显示器22寸宽屏，16:10；主机配置不低于： CPU：3G； 内存DDR4，8G；硬盘：1T；独立显卡2G。带话筒及音箱。

11
防火墙

个
1
H3C

12
后端光纤配线架

个
*

13
前端光纤终端盒

　个
*

14
跳线
SC-SC
根
*
3米，单模双工光纤跳线

15
防护箱
定制
个　
21
(含空开\接线端子)，变压器；IP65

16
监控立杆Ｌ型3.5米
定制
个
21
横杆上两台摄像机之间安装距离大于50厘米。
要求：立杆直径110mm，壁厚：≥5mm，杆体采取Q235优质钢，表面采取酸洗、磷化、热镀锌（热度锌层符合GB/T9790、
GBJ36011 和GB/T11373要求）、静电喷涂工艺，不生锈，
耐老化，表面光洁、美观，立杆应做灌筑基础，基础深度应
大于1000mm，底部直径应大于1000mm，适用命大于。带接地桩其接地电阻小于4欧。

17
光缆
光缆GYTA53-4B1
米
约2500
铠装，4芯；详细数量由投标方现场核准。

18
电缆
聚乙烯绝缘聚氯乙烯护套电缆，3*2.5 mm²
米
约3000
详细数量由投标方现场核准。

19
接地黄绿线
BUR6mm²
米
约100
　详细数量由投标方现场核准。

20
双绞线
一舟超六类
米
约600
0.45mm无氧铜，PVC护套，阻燃等级CMX，灰色；现场实际测量为准

21
水晶头
一舟
个
约100
　详细数量由投标方现场核准

22
镀锌钢管
DN50
米
约50
　地埋钢管；现场实际测量为准

23
接地扁铁
40mm
米
约1500
　6米一根；搭接0.1米；详细数量由投标方现场核准

24
语音采集器

个
24
IP65；满足现场使用要求。

25
扬声器

个
24
IP65；满足现场使用要求。

26
金属穿线管

米
约1400
要求深色，表面防腐蚀处理。详细数量由投标方现场核准。

其它必要设备及材料

全部安装材料由卖方负责，卖方对清单中设备、材料数量负全部责任。

附件2：系统网络架构
附件3：主要设备参数
附件4：业绩表
注：附件1/2/3/4请投标方完成。其中附件1，摄像机及硬盘录像机仅限于海康威视及大华股份，请严格按照要求技术参数进行选型。辅助设备及安装材料要求选择一线著名品牌，辅助设备及材料数量请投标方依照系统实际需要完善。附件2请投标方画出详细网络架构图，包含主要设备、系统连接电缆类型等。
