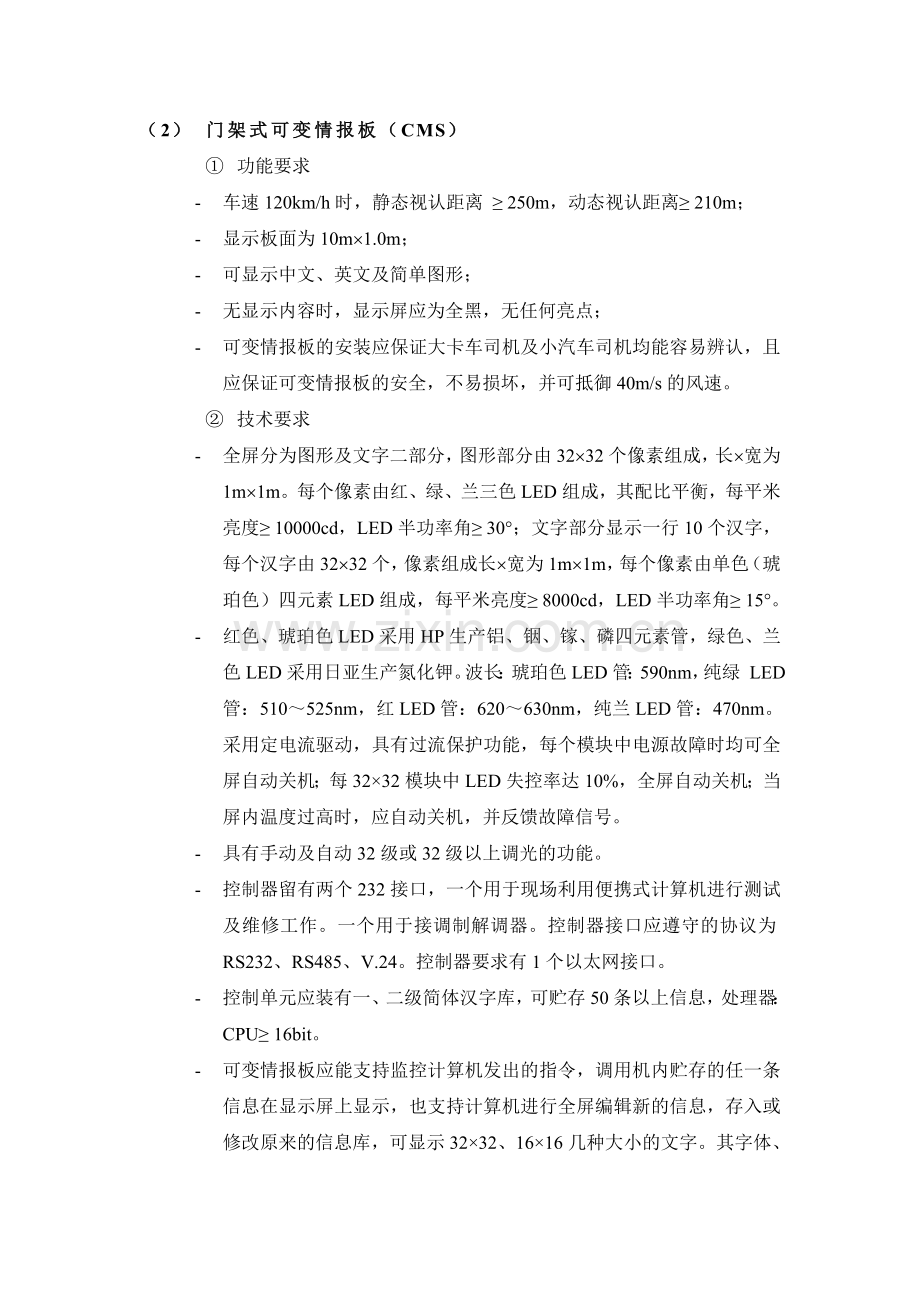

（2） 门架式可变情报板（CMS）
① 功能要求
- 车速120km/h时，静态视认距离 ≥ 250m，动态视认距离≥ 210m；
- 显示板面为10m´1.0m；
- 可显示中文、英文及简单图形；
- 无显示内容时，显示屏应为全黑，无任何亮点；
- 可变情报板的安装应保证大卡车司机及小汽车司机均能容易辨认，且应保证可变情报板的安全，不易损坏，并可抵御40m/s的风速。
② 技术要求
- 全屏分为图形及文字二部分，图形部分由32´32个像素组成，长´宽为1m´1m。每个像素由红、绿、兰三色LED组成，其配比平衡，每平米亮度≥ 10000cd，LED半功率角≥ 30°；文字部分显示一行10个汉字，每个汉字由32´32个，像素组成长´宽为1m´1m，每个像素由单色（琥珀色）四元素LED组成，每平米亮度≥ 8000cd，LED半功率角≥ 15°。
- 红色、琥珀色LED采用HP生产铝、铟、镓、磷四元素管，绿色、兰色LED采用日亚生产氮化钾。波长：琥珀色LED管：590nm，纯绿 LED管：510～525nm，红LED管：620～630nm，纯兰LED管：470nm。采用定电流驱动，具有过流保护功能，每个模块中电源故障时均可全屏自动关机；每32×32模块中LED失控率达10%，全屏自动关机；当屏内温度过高时，应自动关机，并反馈故障信号。
- 具有手动及自动32级或32级以上调光的功能。
- 控制器留有两个232接口，一个用于现场利用便携式计算机进行测试及维修工作。一个用于接调制解调器。控制器接口应遵守的协议为RS232、RS485、V.24。控制器要求有1个以太网接口。
- 控制单元应装有一、二级简体汉字库，可贮存50条以上信息，处理器：CPU≥ 16bit。
- 可变情报板应能支持监控计算机发出的指令，调用机内贮存的任一条信息在显示屏上显示，也支持计算机进行全屏编辑新的信息，存入或修改原来的信息库，可显示32×32、16×16几种大小的文字。其字体、粗细、汉字间距、距屏两侧距离均可调。图形部分应有闪烁亮、灭时间且分别可在1秒～30秒之间可调。
- 情报板控制器可接受监控计算机选定的若干条信息，按节目单型式轮流显示。
- 情报板控制器可根据设置在控制器中的时间表(≥ 1天)进行各种内容的显示。
- 可变情报板应能对计算机系统发出的指令给出应答信号，并确认发出的信息是否如实显示发布成功。在计算机轮询时，能够传回可变情报板工作状态信息。
- 平均无故障时间不低于10000小时。

（3） 悬臂式可变情报板（FCMS）
① 功能要求
- 根据气象、交通、道路实际情况显示8个汉字；
- 字符清楚，容易识别，符合国标要求；
- 标志内容必需昼夜清楚可见，包括在太阳光直射下；
- 车速120km/h时，静态视认距离: ≥ 250m，动态视认距离: ≥ 210m；
- 悬臂式可变情报板的安装应保证大型卡车司机及小汽车司机均能容易辩认，并可抵御40m/s的风速。
② 技术要求
- 显示屏尺寸：有效显示面积为 3.2m×1.6 m
- 汉字字符：汉字为24×24点阵，每次可显示8个汉字，字宽×高为80cm×80cm。同时可显示简易图形。
- 显示内容为：全屏编辑方式（包括可通过通信接口，由手持便携机进行全屏幕编辑），显示信息可以是汉字（8个汉字）、字母、图案、限速值及全黑等；
- 显示方式：LED显示，采用四元素高亮度发光二极管，每像素配比为3红2纯绿。要求采用惠普、日亚等国际知名品牌的产品。红色：亮度≥ 8000mcd/ m2，半功角≥ 15°；绿色：亮度≥ 8000cd/ m2，半功角≥ 15°；
- 箱体应为全封闭、全天候、防风雨型。箱体材料为铝材，颜色为不反光，黑色表面，防眩光。
- 以微处理器为核心，微处理器应是可编程序的，能够存贮显示内容，并能防止矛盾状态出现；
- 能接收控制计算机发送的命令，驱动悬臂式可变情报板显示；
- 能向控制计算机提供显示内容的确认信号，以及本机工作状态信号；
- 具有手动及自动32级或32级以上调光的功能；
- 停电时悬臂式可变情报板为不显示状态。电源恢复后，系统自动接受控制计算机命令，转入正常工作；
- 交通标志控制单元应能防止由于电气故障、人为故障、意外因素而造成的矛盾状态的标志显示；
- 控制器要求有至少2个RS232接口，有1个以太网接口；
- 与通信控制单元的通信为：异步、半双工；
- 整机平均无故障时间不低于10000小时。

服务区
（1）服务区信息发布屏
① 显示屏
- 显示屏尺寸：有效显示面积为约高3米×宽4米；
- 显示点阵：208×288点阵，点间距为14mm，可显示汉字、英文字母、图形、视频等；
- 显示方式：LED显示，采用超高亮度发光二极管，每像素配比为1红1纯绿1纯蓝；
- 整屏亮度>6000cd/m2，亮度自动或手动调节32级；
- 视角：水平：120°，垂直：50°；
- 适视距离：20～300米；
- 显示屏具有防雨、防风、防晒、防潮、防尘、防腐蚀的功能；
- 外壳防护等级：IP65；
- 箱体材质为钢板，烤漆后箱体为黑色不反光；
- 后面箱门为活动盖板，并有百叶窗式通风孔；
- 设有维护栏、维修平台；
② 控制器
- 以微处理器为核心，微处理器是可编程序的，能够存贮显示内容，并能防止矛盾状态出现；
- 能接收控制计算机发送的命令，驱动大屏进行显示；
- 能防止由于电气故障、人为故障、意外因素而造成的矛盾状态的标志显示；
- 温度：在-20℃～+60℃之间；
- 湿度：10%～95%RH；
- 抗风速：40m/s；
- 电力：AC380V，50Hz，三相五线制；
- 通信接口：具有RS485、10/100M、VGA、DVI等传输口，要求采用三级防雷保护措施；
- MTBF≥ 10000小时；
- 功耗：小于15Kw；
- 保护技术：显示屏具有防雨、防风、防晒、防潮、防尘、防腐蚀的功能，并具有过流、短路、过压、欠压保护和防静电、抗雷击的功能。
③ 安装要求
- 采用服务区广场双立柱的安装方式；
- 发布屏净高不低于2.5米；
- 本投标人安装时，将在服务区广场寻找合适位置，利于观看，且不影响服务区本身的工作秩序。
- 立柱钢材均采用Q235-B钢，其性能除符合《碳素结构钢》（GB700-88）及《低合金结构钢》（GB1591-79）规定的要求外，尚保证屈服点、碳、磷、硫的含量；
- 信息发布屏防雷接地电阻小于10欧，保护接地电阻小于4欧姆。
