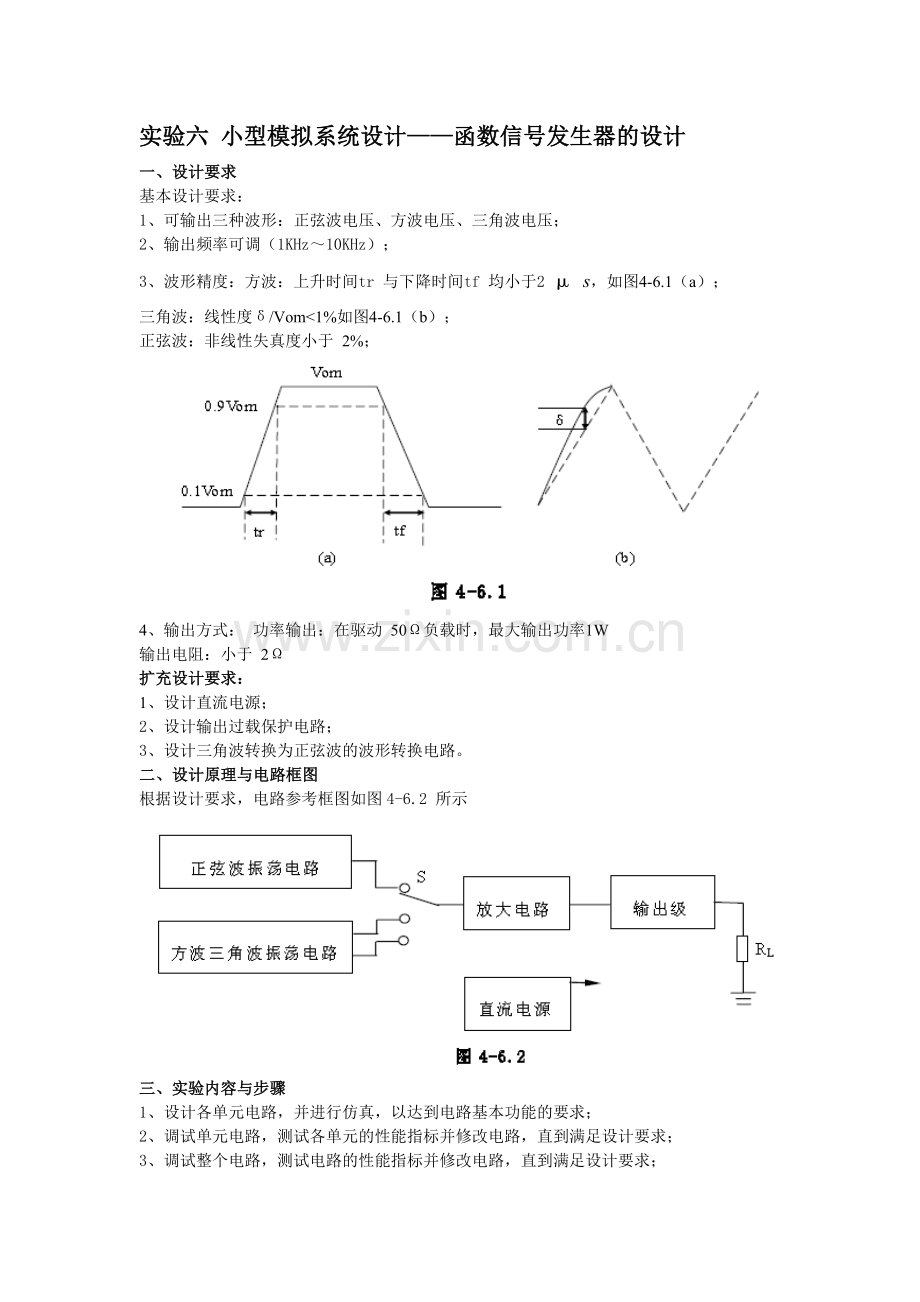

实验六 小型模拟系统设计——函数信号发生器的设计
一、设计要求
基本设计要求：
1、可输出三种波形：正弦波电压、方波电压、三角波电压；
2、输出频率可调（1KHz～10KHz）；
3、波形精度：方波：上升时间tr 与下降时间tf 均小于2 μ s，如图4-6.1（a）；
三角波：线性度δ/Vom<1%如图4-6.1（b）；
正弦波：非线性失真度小于 2%；

4、输出方式： 功率输出：在驱动 50Ω负载时，最大输出功率1W
输出电阻：小于 2Ω
扩充设计要求：
1、设计直流电源；
2、设计输出过载保护电路；
3、设计三角波转换为正弦波的波形转换电路。
二、设计原理与电路框图
根据设计要求，电路参考框图如图4-6.2 所示

三、实验内容与步骤
1、设计各单元电路，并进行仿真，以达到电路基本功能的要求；
2、调试单元电路，测试各单元的性能指标并修改电路，直到满足设计要求；
3、调试整个电路，测试电路的性能指标并修改电路，直到满足设计要求；
4、设计扩充部分内容（选做）。
四、电路实现
正弦波震荡电路的设计：

仿真波形：

方波、三角波震荡电路的设计：

仿真波形：

信号放大及功率输出级电路的设计：

仿真波形：
