防水工程(课堂PPT).ppt

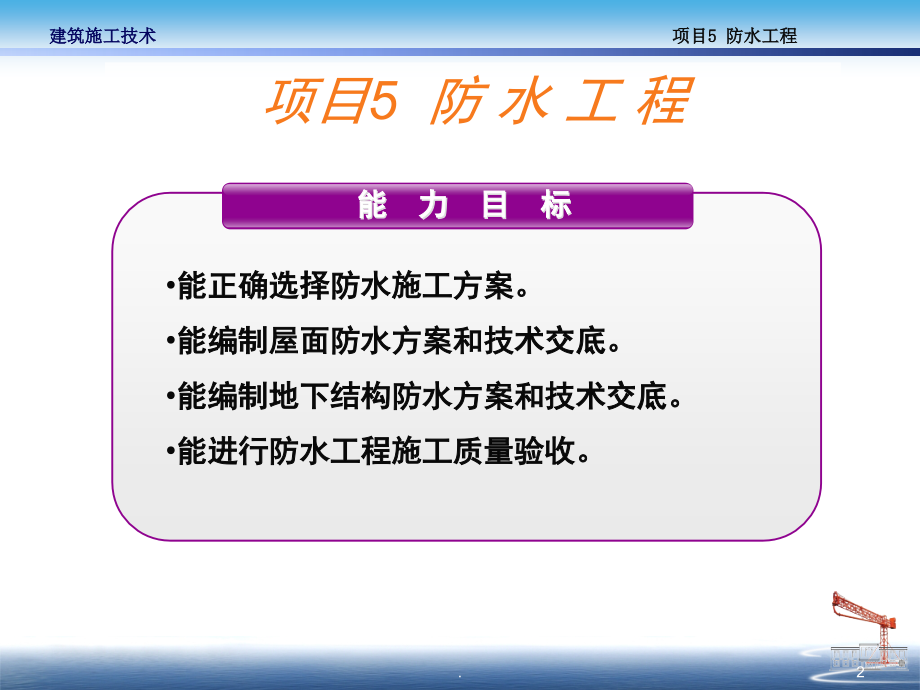

,.,*,.,*,建筑施工技术,项目,5,防水工程,国防科技大学出版社,建筑施工技术,主编：初艳鲲 苏晓华,1,.,能 力 目 标,能正确选择防水施工方案。,能编制屋面防水方案和技术交底。,能编制地下结构防水方案和技术交底。,能进行防水工程施工质量验收。,项目,5,防 水 工 程,2,.,项目,5,防 水 工 程,知 识 目 标,了解建筑防水的分类和等级，熟悉防水材料,的种类、基本性能及适用范围。,掌握屋面防水工程施工的知识。,掌握地下防水工程施工的知识。,掌握室内及其他部分防水工程施工的知识。,3,.,项目,5,防 水 工 程,工 作 任 务,任务,5.1,屋面防水工程,任务,5.2,地下防水工程,任务,5.3,室内及其他部分防水工程,4,.,项目,5,防 水 工 程,预 备 知 识,1,防水基础知识,2,建筑工程防水材料,5,.,预 备 知 识,1,防水基础知识,防水工程,是指为防止地表水,(,雨水,),、地下水、滞水、毛细管水以及人为因素引起的水文地质改变而产生的水渗入建筑物、构筑物或蓄水工程向外渗漏以及建筑物内部相互止水所采取的一系列建筑、结构和构造措施的总称。,6,.,预 备 知 识,1,防水基础知识,土木工程类别,渗漏流向,防水部位,构造作法,防水材料,防水工程分类,建筑物防水,构筑物防水,防外水内渗,防内水外漏,屋面防水工程,厨、卫防水工程,地下防水工程,柔性防水,刚性防水,结构自防水,防水层防水,7,.,预 备 知 识,1,防水基础知识,屋面工程防水等级,屋面工程验收规范,(GB502052002),根据建筑物的性质、重要程度、使用功能要求以及防水层耐用年限等有关技术规范将屋面防水分为,4,个等级,，并规定了不同等级的设防要求，见,表,5-1,。,8,.,预 备 知 识,1,防水基础知识,地下工程防水等级,地下工程防水根据使用要求的不同，可分为,4,个等级,。,9,.,预 备 知 识,2,建筑工程防水材料,沥青,高聚物改性沥青,合成高分子,新型防水、保温一体,防水卷材,防水涂料,建筑密封材料,防水剂,氯化物金属盐类防水剂、金属皂类防水剂 等,溶剂型,水乳型,反应型,定形密封材料,不定形密封材料,10,.,任务,5.1,卷材防水屋面施工,知 识 目 标,了解卷材防水屋面的构造及屋面防水卷材的种类。,掌握卷材防水屋面的施工工艺。,熟悉涂膜防水屋面施工、刚性防水屋面施工。,11,.,任务,5.1,卷材防水屋面施工,工 作 任 务,能根据不同的具体情况确定相应的屋面防水施工方案。,12,.,任务,5.1,卷材防水屋面施工,施 工 流 程,5.1.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,5.1.3,刚性防水屋面,13,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,其施工过程为：,屋面基层施工,隔汽层施工,保温层施工,找平层施工,刷冷底子油,铺贴卷材附加层,铺贴卷材防水层,保护层施工,。,14,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,图,5-1,卷材屋面构造层次示意图,(a),不保温卷材屋面；,(b),保温卷材屋面,15,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,基层施工,现浇钢筋混凝土屋面板应连续浇筑，不宜留施工缝，振捣密实，表面平整，并符合规定的排水坡度；预制楼板则要求安放平稳牢固，板缝间应嵌填密实。结构层表面应清理干净并平整。,16,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,隔汽层施工,隔汽层可采用气密性好的卷材或防水涂料。一般是在结构层,(,或找平层,),上涂刷冷底子油一道和热沥青二道，或铺设一毡两油。,隔汽层必须是整体连续的。,17,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,整体保温层施工,板状保温层施工,松散材料保温层施工,保温层施工,18,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,找平层施工,找平层基层或保温层上表面的构造层为使卷材铺贴平整，粘结应牢固并具有一定强度。找平层一般采用,13,的水泥砂浆、细石混凝土或,18,的沥青砂浆，其表面应平整、粗糙，按设计留置坡度，屋面转角处设半径不小于,100mm,的圆角或斜边长,100,150mm,的钝角垫坡。,19,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,刷冷底子油,刷冷底子油之前，先检查找平层的表面。冷底子油可以,涂刷,或,喷涂,，涂刷应薄而均匀，不得有空白、麻点或气泡。涂刷时间应待找平层干燥、铺卷材前,1,2,天进行，使油层干燥而又不沾染灰尘。,20,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,卷材附加层施工,屋面防水层施工时应对屋面排水比较集中的檐沟墙、女儿墙、天墙壁、变形缝、烟囱根、管道根与屋面交接处及檐口、天沟、斜沟、雨水口和屋脊等部位按设计要求先做附加层。附加层在排汽屋面排汽道、排汽帽等处必须单面点贴，以保证排汽道畅通。,21,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,卷材防水层施工,图,5-2,卷材平行层脊铺贴搭接要求,22,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,Description of the contents,01,满贴法,条粘法,空铺法,点粘法,高聚物改性沥青防水卷材,02,冷粘法,热熔法,自粘法,合成高分子防水卷材,03,冷粘法,自粘法,热风焊接法,沥青防水卷材,23,.,任务,5.1,卷材防水屋面施工,5.1.1,卷材防水屋面施工,保护层施工,为了减少阳光辐射对沥青老化的影响，降低沥青表面的温度，防止暴雨和冰雪对防水层的侵蚀，卷材铺设完毕，经检查合格后，应立即进行保护层的施工。,1,绿豆砂保护层,2,预制板块保护层,24,.,任务,5.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,其施工过程为：,基层表面清理、修整,板缝嵌填密封材料施工,喷涂基层处理剂,(,底涂料,),特殊部位附加增强处理,涂布防水涂料,保护层施工,。,25,.,任务,5.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,图,5-3,涂膜防水屋面构造层次图,(a),无保温层涂膜屋面；,(b),有保温层涂膜屋面,26,.,任务,5.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,基层处理,涂膜防水屋面的基层表面清理、修整与卷材防水屋面基本相同。,27,.,任务,5.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,板缝嵌填密封材料施工,涂膜防水屋面防水层施工前应先对屋面板的板端缝、板边缝或找平层的分格缝、变形缝等防水部位进行修补清理，干燥后涂刷与密封材料基层处理相配套的基层处理剂。改性石油沥青密封材料基层处理剂应现场配制，配比符合设计要求，搅拌应均匀。,28,.,任务,5.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,喷涂基层处理剂,基层处理剂应与上部涂料的材性相容，常用防水涂料的稀释液进行刷涂或喷涂。喷涂前应充分搅拌，喷涂均匀，覆盖完全，干燥后方可进行涂膜防水层施工。,29,.,任务,5.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,特殊部位附加增强处理,在管道根部、阴阳角等部位，应做不少于一布二涂的附加层；在天沟、檐沟与屋面交接处以及找平层分格处均应空铺宽度不小于,200,300mm,的附加层，构造做法应符合设计要求。,30,.,任务,5.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,涂布防水涂料,防水涂料可采用,手工抹压,、,涂刷,和,喷涂分层,施工。涂层厚度应均匀一致，表面平整。防水涂膜应由两层及以上涂层组成，一道涂层完毕并待干燥结膜后，方可涂布下一遍涂料，总厚度应符合设计要求或规范规定。,31,.,任务,5.1,卷材防水屋面施工,5.1.2,涂膜防水屋面施工,保护层施工,为了防止涂料过快老化，涂膜防水层应设置保护层。保护层材料可采用细石、云母、蛭石、浅色涂料、水泥砂浆或块材等。,遇雨、雪、五级风及其以上天气或预计涂膜固化前可能下雨时，严禁进行防水涂膜施工。,32,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,其施工过程为：,屋面基层施工,找坡、找平层施工,隔离层施工,分格缝的设置,防水层配筋,防水层施工,。,33,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,图,5-4,刚性防水屋面构造,34,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,基层施工要求,刚性防水屋面的结构层宜为整体现浇的钢筋混凝土。当屋面结构层采用装配式钢筋混凝土板时，应用强度等级不小于,C20,的细石混凝土灌缝，灌缝的细石混凝土宜掺膨胀剂。,35,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,找坡、找平层施工,为了保证刚性防水屋面排水流畅，都要按设计要求对屋面进行找坡，通常的做法有结构找坡和找平层找坡。找平层应平整、压实、抹光，使其具有一定的防水能力。,36,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,隔离层施工,在结构层与防水层之间宜增加一层低强度等级的砂浆或卷材、塑料薄膜等材料，起隔离作用，使结构层和,防水层,变形互不受约束，以减少防水混凝土产生拉应力而导致混凝土防水层开裂。,37,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,卷材隔离层施工,纸筋灰,(,或麻刀灰,),隔离层施工,石灰黏土砂浆,(,或石灰砂浆,),隔离层施工,隔离层施工,38,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,分格缝的设置,为防止大面积的刚性防水层因温差、混凝土收缩等影响而产生裂缝，应按设计要求设置分格缝。其位置一般应设在结构应力变化较突出的部位。分格缝的纵横间距一般不大于,6m,。,39,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,防水层配筋,防水层中钢筋网片应绑扎或点焊。绑扎前钢筋要调直，不得有弯曲现象，也不应有锈蚀和油污。绑扎钢筋的搭接长度应大于,30,倍钢筋直径，且不小于,250mm,。同一截面内接头不得超过钢筋面积的,1/4,。,40,.,任务,5.2,刚性防水屋面工程,5.2,刚性防水屋面,普通细石混凝土防水层施工,防水层施工,补偿收缩混凝土防水层施工,41,.,任务,5.3,地下防水工程,知 识 目 标,了解地下防水工程的防水方案。,掌握地下防水工程的防水层施工工艺。,掌握地下防水工程结构本身的自防水施工工艺。,42,.,任务,5.3,地下防水工程,工 作 任 务,能根据不同的具体情况确定相应的地下防水工程防水施工方案。,43,.,任务,5.3,地下防水工程,施 工 流 程,5.3.1,防水层防水,5.3.2,结构本身自防水,5.3.3,防水工程补漏技术,44,.,任务,5.3,地下防水工程,5.3.1,防水层防水,多层抹面水泥砂浆防水,工艺流程：,墙面基层处理,刷水泥素浆,抹底层砂浆,刷水泥素浆,抹面层砂浆,刷水泥素浆,养护,。,45,.,任务,5.3,地下防水工程,5.3.1,防水层防水,卷材防水层的施工,地下卷材防水层是一种柔性防水层，是用胶粘剂将几层卷材粘贴在地下结构基层的表面上而形成的多层防水层。它具有良好的可变性，能适应振动和微小变形，运用较广。卷材防水层的施工方法，按其与地下结构施工的先后顺序分为,外防水外贴法,(,简称外贴法,),和,外防水内贴法,(,简称内贴法,),。,46,.,任务,5.3,地下防水工程,5.3.1,防水层防水,图,5-5,外贴法,1,垫层,2,找平层,3,卷材防水层,4,保护层,5,构筑物,6,卷材,5,永久性保护墙,8,临时性保护墙,47,.,任务,5.3,地下防水工程,5.3.1,防水层防水,1,卷材防水层,2,保护墙,3,垫层,4,建筑物,图,5-6,内贴法,48,.,任务,5.3,地下防水工程,5.3.1,防水层防水,增铺卷材附加层,做密封处理,重视对卷材防水层的保护,提高卷材防水层质量的技术措施,卷材的点粘、条粘及空铺,49,.,任务,5.3,地下防水工程,5.3.2,结构本身自防水,掺外加剂的防水混凝土,普通防水混凝土,通过调整混凝土的配合比来提高混凝土的密实度，以达到提高其抗渗能力的一种混凝土。,三乙醇胺防水混凝土,加气剂防水混凝土,50,.,任务,5.3,地下防水工程,5.3.2,结构本身自防水,材料要求,水泥,砂和石,配合比,设计,51,.,任务,5.3,地下防水工程,5.3.2,结构本身自防水,防水混凝土的施工,结构自防水混凝土的施工顺序：,模板安装,钢筋绑扎,混凝土浇筑和振捣,混凝土的养护。,52,.,任务,5.3,地下防水工程,5.3.2,结构本身自防水,图,5-5,穿墙对拉螺栓的止水作法,(a),螺栓加焊止水环；,(b),止水螺栓加堵头,53,.,任务,5.3,地下防水工程,5.3.2,结构本身自防水,1,底板；,2,金属,(,或塑料,),止水条,图,5-8,施工缝位置和接缝形式,54,.,任务,5.3,地下防水工程,5.3.3,防水工程补漏技术,快硬性水泥胶浆堵漏法,补漏技术,化学灌浆,堵漏法,55,.,任务,5.3,地下防水工程,5.3.3,防水工程补漏技术,图,5-9,下管堵漏法,1,胶皮管,2,快凝胶浆,3,挡水墙,4,油毡一层,5,碎石,6,构筑物,5,垫层,56,.,任务,5.3,地下防水工程,5.3.3,防水工程补漏技术,1,小绳,(,导水用,),2,快凝胶浆填缝,3,砂浆层,4,暂留小孔,5,构筑物,图,5-10,下绳堵漏法,57,.,任务,5.3,地下防水工程,5.3.3,防水工程补漏技术,图,5-11,埋入式灌浆嘴埋设方法,1,进浆嘴,2,阀门,3,灌浆嘴,4,一层素灰一层砂浆找平；,5,快硬水泥浆,6,半圆铁片,5,混凝土墙裂缝,58,.,任务,5.4,厕浴间防水技术,知 识 目 标,掌握卫生间、厨房间楼地面聚氨酯涂膜防水施工工艺。,掌握卫生间、厨房间楼地面氯丁胶乳沥青防水涂料施工工艺。,59,.,任务,5.4,厕浴间防水技术,工 作 任 务,能确定卫生间、厨房间楼地面聚氨酯涂膜防水及氯丁胶乳沥青防水涂料施工方案。,60,.,任务,5.4,厕浴间防水技术,施 工 流 程,5.4.1,聚氨酯涂膜防水施工,5.4.2,氯丁胶乳沥青防水涂料施工,61,.,任务,5.4,厕浴间防水技术,5.4.1,聚氨酯涂膜防水施工,基层处理,卫生间的防水基层必须用,13,的水泥砂浆找平，要求抹平压光无空鼓，表面要坚实，不应有起砂、掉灰现象。在抹找平层时，在管道根部的周围，应使其略高于地面，在地漏的周围，应做成略低于地面的洼坑。,62,.,任务,5.4,厕浴间防水技术,5.4.1,聚氨酯涂膜防水施工,涂布底胶,将聚氨酯甲、乙两组分和二甲苯按,11.52,的比例,(,质量比以产品说明为准,),配合搅拌均匀，再用小滚刷或油漆刷均匀涂布在基层表面上。涂刷量为,0.15,0.2kg/m,2,，涂刷后应干燥固化,4h,以上，才能进行下一道工序的施工。,63,.,任务,5.4,厕浴间防水技术,5.4.1,聚氨酯涂膜防水施工,配制聚氨酯涂膜防水涂料,将聚氨酯甲、乙组份和二甲苯按,11.50.3,的比例配合，用电动搅拌器强力搅拌均匀备用。应随配随用，一般在,2h,内用完。,64,.,任务,5.4,厕浴间防水技术,5.4.1,聚氨酯涂膜防水施工,涂膜防水层施工,用小滚刷或油漆刷将已配好的防水涂料均匀涂布在底胶己干固的基层表面上。涂完第一度涂膜后，一般需固化,5h,以上，在基本不粘手时，再按上述方法涂布第二、三、四度涂膜，并使后一度与前一度的涂布方向相垂直。,65,.,任务,5.4,厕浴间防水技术,5.4.1,聚氨酯涂膜防水施工,作好保护层,当聚氨酯涂膜防水层完全固化和通过蓄水试验合格后，即可铺设一层厚度为,15,25mm,的水泥砂浆保护层，然后按设计要求铺设饰面层。,66,.,任务,5.4,厕浴间防水技术,5.4.2,氯丁胶乳沥青防水涂料施工,氯丁胶乳沥青防水涂料是以氯丁橡胶和沥青为基料，经加工合成的一种水乳型防水涂 料。它兼具橡胶和沥青的双重优点，具有防水、抗渗、耐老化、不易燃、无毒、抗基层变形能力强等优点，冷作业施工，操作方便。,67,.,谢谢！,68,.,
