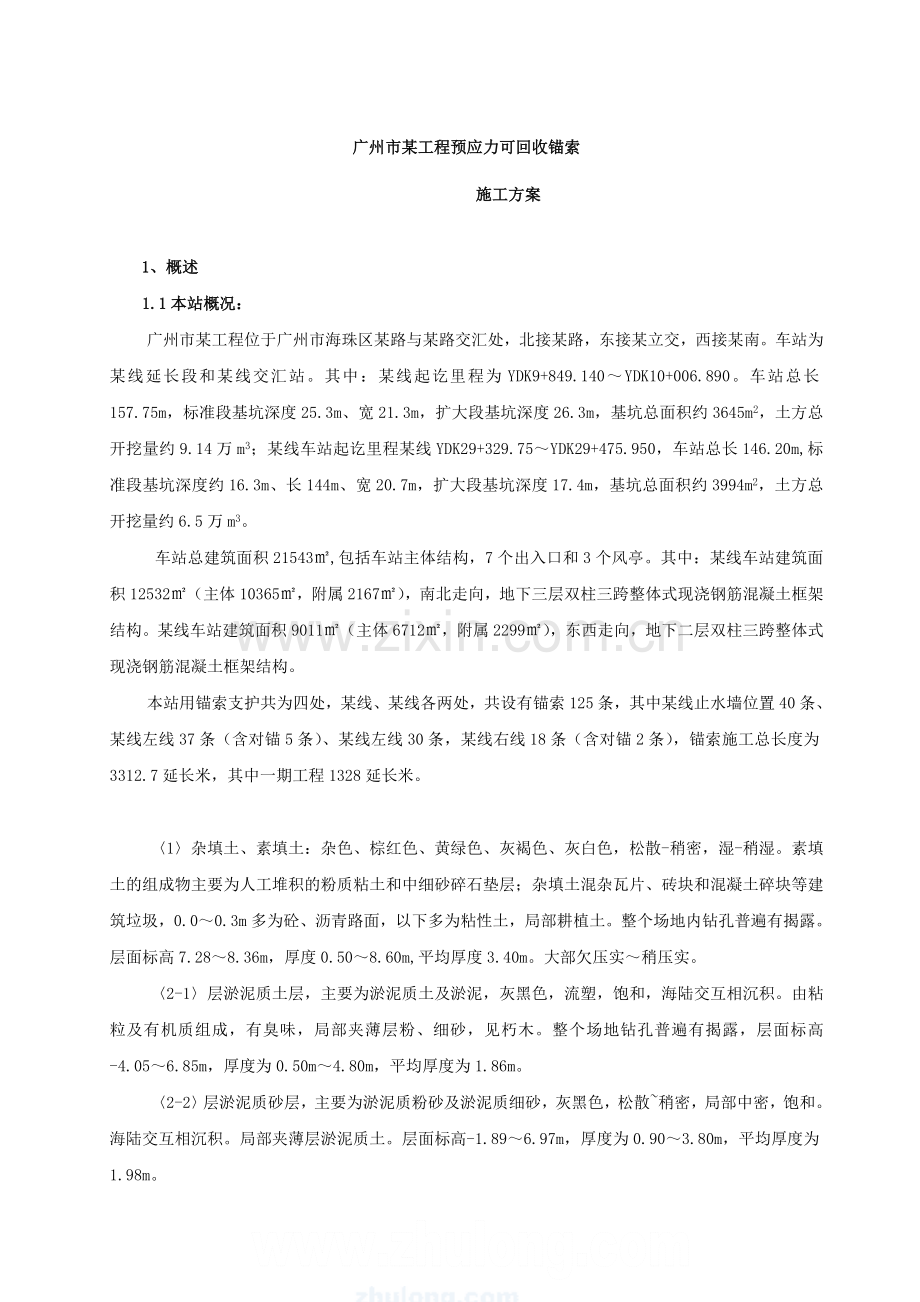

广州市某工程预应力可回收锚索
施工方案

1、概述
1.1本站概况：
广州市某工程位于广州市海珠区某路与某路交汇处，北接某路，东接某立交，西接某南。车站为某线延长段和某线交汇站。其中：某线起讫里程为YDK9+849.140～YDK10+006.890。车站总长157.75m，标准段基坑深度25.3m、宽21.3m，扩大段基坑深度26.3m，基坑总面积约3645m2，土方总开挖量约9.14万m3；某线车站起讫里程某线YDK29+329.75～YDK29+475.950，车站总长146.20m,标准段基坑深度约16.3m、长144m、宽20.7m，扩大段基坑深度17.4m，基坑总面积约3994m2，土方总开挖量约6.5万m3。
车站总建筑面积21543㎡,包括车站主体结构，7个出入口和3个风亭。其中：某线车站建筑面积12532㎡（主体10365㎡，附属2167㎡），南北走向，地下三层双柱三跨整体式现浇钢筋混凝土框架结构。某线车站建筑面积9011㎡（主体6712㎡，附属2299㎡），东西走向，地下二层双柱三跨整体式现浇钢筋混凝土框架结构。
本站用锚索支护共为四处，某线、某线各两处，共设有锚索125条，其中某线止水墙位置40条、某线左线37条（含对锚5条）、某线左线30条，某线右线18条（含对锚2条），锚索施工总长度为3312.7延长米，其中一期工程1328延长米。

〈1〉杂填土、素填土：杂色、棕红色、黄绿色、灰褐色、灰白色，松散-稍密，湿-稍湿。素填土的组成物主要为人工堆积的粉质粘土和中细砂碎石垫层；杂填土混杂瓦片、砖块和混凝土碎块等建筑垃圾，0.0～0.3m多为砼、沥青路面，以下多为粘性土，局部耕植土。整个场地内钻孔普遍有揭露。层面标高7.28～8.36m，厚度0.50～8.60m,平均厚度3.40m。大部欠压实～稍压实。
〈2-1〉层淤泥质土层，主要为淤泥质土及淤泥，灰黑色，流塑，饱和，海陆交互相沉积。由粘粒及有机质组成，有臭味，局部夹薄层粉、细砂，见朽木。整个场地钻孔普遍有揭露，层面标高-4.05～6.85m，厚度为0.50m～4.80m，平均厚度为1.86m。
〈2-2〉层淤泥质砂层，主要为淤泥质粉砂及淤泥质细砂，灰黑色，松散~稍密，局部中密，饱和。海陆交互相沉积。局部夹薄层淤泥质土。层面标高-1.89～6.97m，厚度为0.90～3.80m，平均厚度为1.98m。

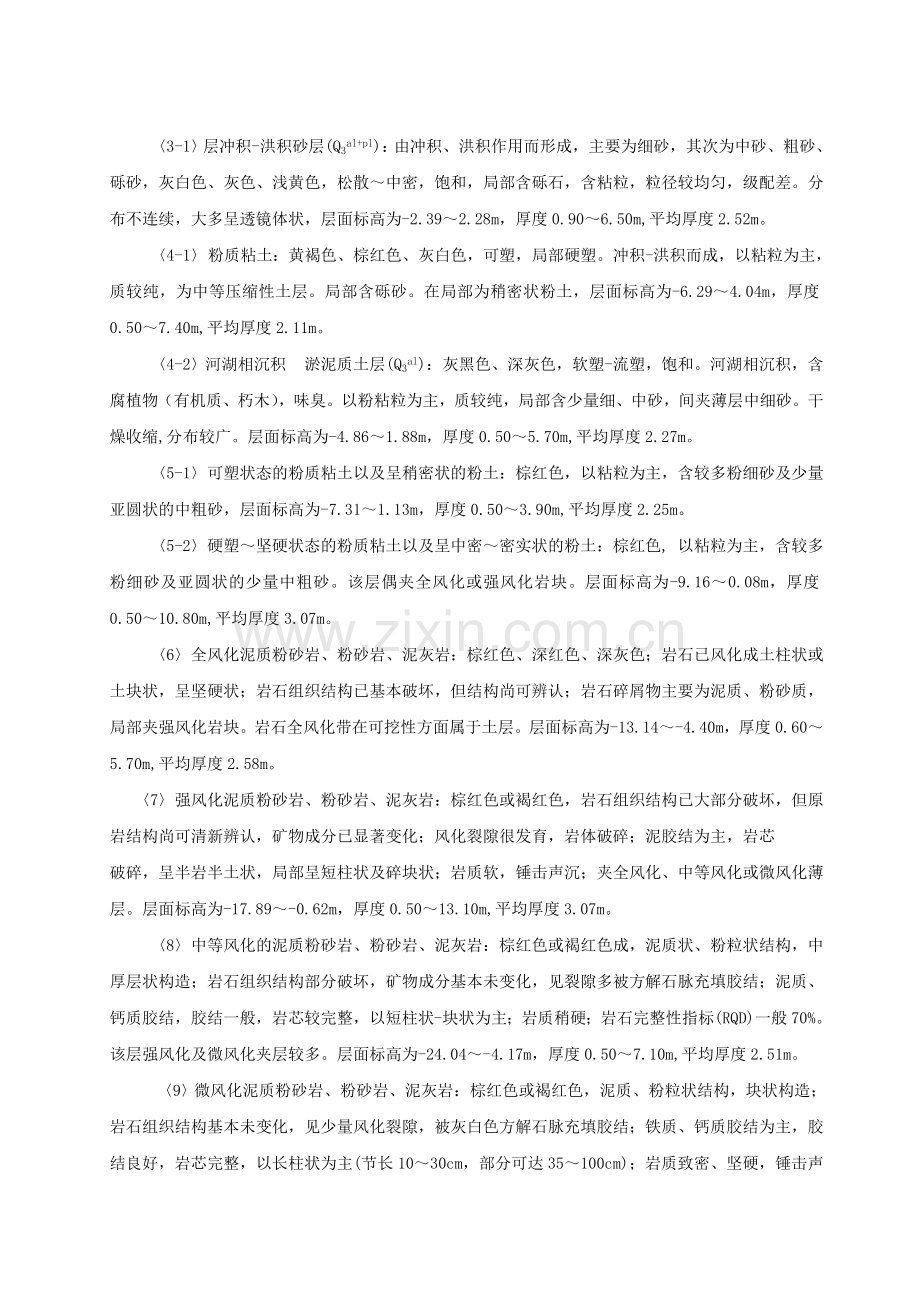

〈3-1〉层冲积-洪积砂层(Q3al+pl)：由冲积、洪积作用而形成，主要为细砂，其次为中砂、粗砂、砾砂，灰白色、灰色、浅黄色，松散～中密，饱和，局部含砾石，含粘粒，粒径较均匀，级配差。分布不连续，大多呈透镜体状，层面标高为-2.39～2.28m，厚度0.90～6.50m,平均厚度2.52m。
〈4-1〉 粉质粘土：黄褐色、棕红色、灰白色，可塑，局部硬塑。冲积-洪积而成，以粘粒为主，质较纯，为中等压缩性土层。局部含砾砂。在局部为稍密状粉土，层面标高为-6.29～4.04m，厚度0.50～7.40m,平均厚度2.11m。
〈4-2〉河湖相沉积 淤泥质土层(Q3al)：灰黑色、深灰色，软塑-流塑，饱和。河湖相沉积，含腐植物（有机质、朽木），味臭。以粉粘粒为主，质较纯，局部含少量细、中砂，间夹薄层中细砂。干燥收缩,分布较广。层面标高为-4.86～1.88m，厚度0.50～5.70m,平均厚度2.27m。
〈5-1〉可塑状态的粉质粘土以及呈稍密状的粉土：棕红色，以粘粒为主，含较多粉细砂及少量亚圆状的中粗砂，层面标高为-7.31～1.13m，厚度0.50～3.90m,平均厚度2.25m。
〈5-2〉硬塑～坚硬状态的粉质粘土以及呈中密～密实状的粉土：棕红色, 以粘粒为主，含较多粉细砂及亚圆状的少量中粗砂。该层偶夹全风化或强风化岩块。层面标高为-9.16～0.08m，厚度0.50～10.80m,平均厚度3.07m。
〈6〉全风化泥质粉砂岩、粉砂岩、泥灰岩：棕红色、深红色、深灰色；岩石已风化成土柱状或土块状，呈坚硬状；岩石组织结构已基本破坏，但结构尚可辨认；岩石碎屑物主要为泥质、粉砂质，局部夹强风化岩块。岩石全风化带在可挖性方面属于土层。层面标高为-13.14～-4.40m，厚度0.60～5.70m,平均厚度2.58m。
〈7〉强风化泥质粉砂岩、粉砂岩、泥灰岩：棕红色或褐红色，岩石组织结构已大部分破坏，但原岩结构尚可清新辨认，矿物成分已显著变化；风化裂隙很发育，岩体破碎；泥胶结为主，岩芯
破碎，呈半岩半土状，局部呈短柱状及碎块状；岩质软，锤击声沉；夹全风化、中等风化或微风化薄层。层面标高为-17.89～-0.62m，厚度0.50～13.10m,平均厚度3.07m。
〈8〉中等风化的泥质粉砂岩、粉砂岩、泥灰岩：棕红色或褐红色成，泥质状、粉粒状结构，中厚层状构造；岩石组织结构部分破坏，矿物成分基本未变化，见裂隙多被方解石脉充填胶结；泥质、钙质胶结，胶结一般，岩芯较完整，以短柱状-块状为主；岩质稍硬；岩石完整性指标(RQD)一般70%。该层强风化及微风化夹层较多。层面标高为-24.04～-4.17m，厚度0.50～7.10m,平均厚度2.51m。
〈9〉微风化泥质粉砂岩、粉砂岩、泥灰岩：棕红色或褐红色，泥质、粉粒状结构，块状构造；岩石组织结构基本未变化，见少量风化裂隙，被灰白色方解石脉充填胶结；铁质、钙质胶结为主，胶结良好，岩芯完整，以长柱状为主(节长10～30cm，部分可达35～100cm)；岩质致密、坚硬，锤击声响；微风化岩层局部夹强、中等风化岩层。岩石完整性指标(RQD)为90%。层面标高为-25.34～-4.87m，厚度0.85～17.60m,平均厚度5.65m。
1.3主要工程数量：
部位
工程数量
一期工程
二期工程
止水墙北
某线左线
某线左线
某线右线
钻孔长度
1328m
887.4m
1109.4
580.8m
锚索
φ12.7
1.53t
----
----
0.38
φ15.7
5.49t
4.75
6.54t
2.74
总计
钻孔长度：3312.7m
锚索重量：18.52t

1.4关键工期要求：
总工期（关门工期）：2007年12月28日
阶段工期：为满足盾构始发井的需要及设计变更后工期调整，某线南端80米主体要在2006年8月28日前完成，并回填移交场地，比投标工期延长两个月。某线及剩余某线主体结构在2007年4月28日前完成，并回填恢复路面。附属结构及竣工验收于2007年12月28日前完成。
目前，一期工程范围的地下连续墙已施工完毕，实现一期工程基坑围护结构封闭，进入基坑土方开挖、支撑架设施工阶段，土方施工方面：端头井范围已开挖至第四道支撑标高位置，标准段挖至第二道支撑标高位置，靠止水墙段尚未开挖，待锚索施工完毕后方可进行止水墙位置的土方开挖。支撑施工方面，一期工程范围的第一道混凝土支撑及冠梁已全部施工完毕，端头井部位腰梁已施工至第四道，钢支撑目前总共架设二十根（含小角撑），为了保证2006年8月28日完成某线南段80米范围结构施工的阶段性工期要求，目前已经采取措施，加快端头部分土方开挖及支撑的架设等工作，目前一期工程止水墙锚索已具备施工条件，项目正在积极组织人员设备争取早日进行锚索施工。
2、可回收锚索施工
2.1施工准备
在锚索施工前三天锚索施工相关人员、设备进场，进行必要的水、电管线布设、泥浆池及泥浆沟的制作及机械设备的组装调试等前期准备工作，对锚索施工所需的材料如钢绞线、垫块及锚头等材料提前制作加工，对施工所需材料进场后立即进行相关的检验工作，保障施工中使用合格的货源，提前做好用于张拉千斤顶标定工作。并做好施工人员的安全教育工作。
