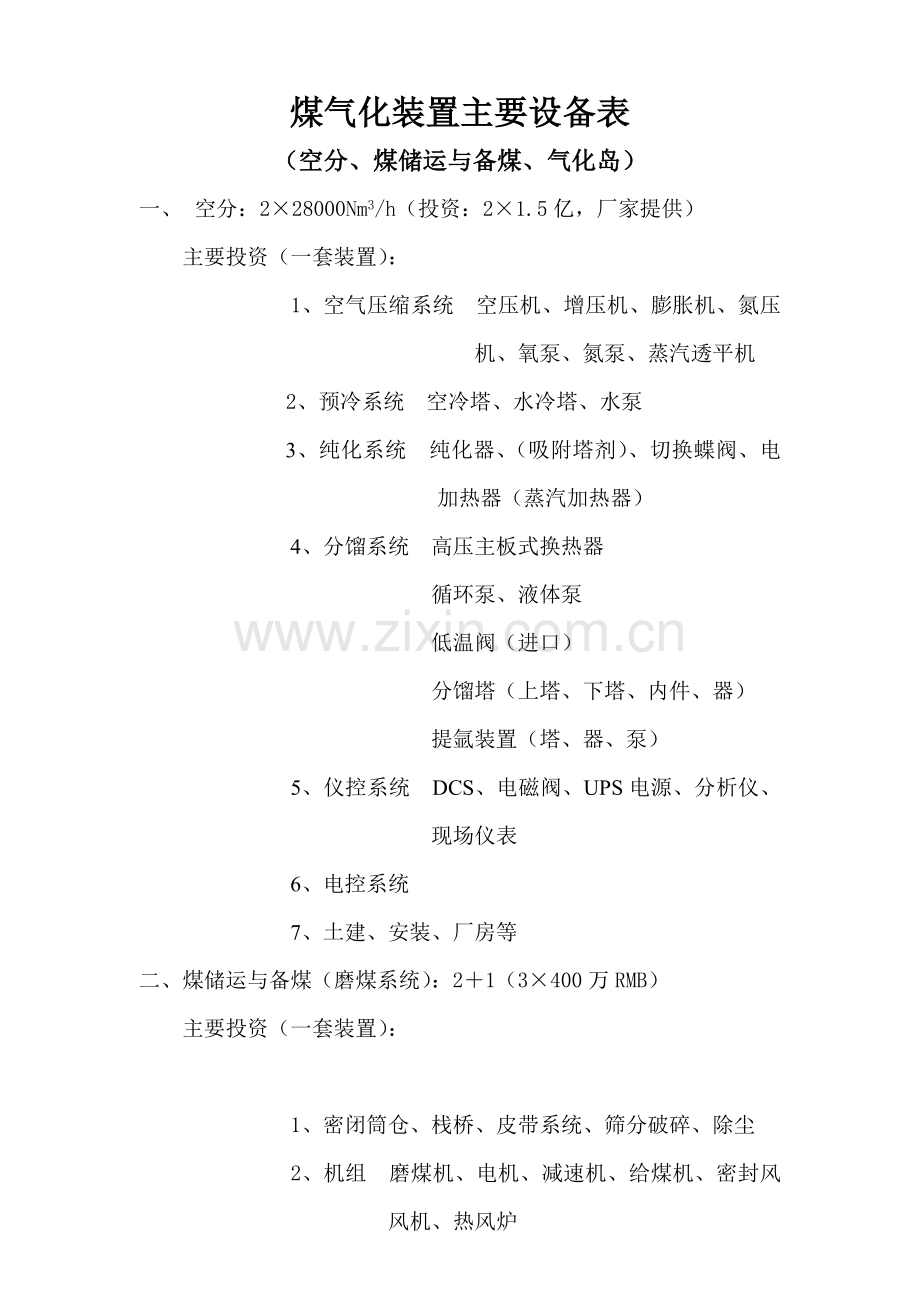

煤气化装置主要设备表
（空分、煤储运与备煤、气化岛）
一、 空分：2×28000Nm3/h（投资：2×1.5亿，厂家提供）
主要投资（一套装置）：
1、空气压缩系统 空压机、增压机、膨胀机、氮压机、氧泵、氮泵、蒸汽透平机
2、预冷系统 空冷塔、水冷塔、水泵
3、纯化系统 纯化器、（吸附塔剂）、切换蝶阀、电加热器（蒸汽加热器）
4、分馏系统 高压主板式换热器
循环泵、液体泵
低温阀（进口）
分馏塔（上塔、下塔、内件、器）
提氩装置（塔、器、泵）
5、仪控系统 DCS、电磁阀、UPS电源、分析仪、现场仪表
6、电控系统
7、土建、安装、厂房等
二、煤储运与备煤（磨煤系统）：2＋1（3×400万RMB）
主要投资（一套装置）：

1、密闭筒仓、栈桥、皮带系统、筛分破碎、除尘
2、机组 磨煤机、电机、减速机、给煤机、密封风风机、热风炉

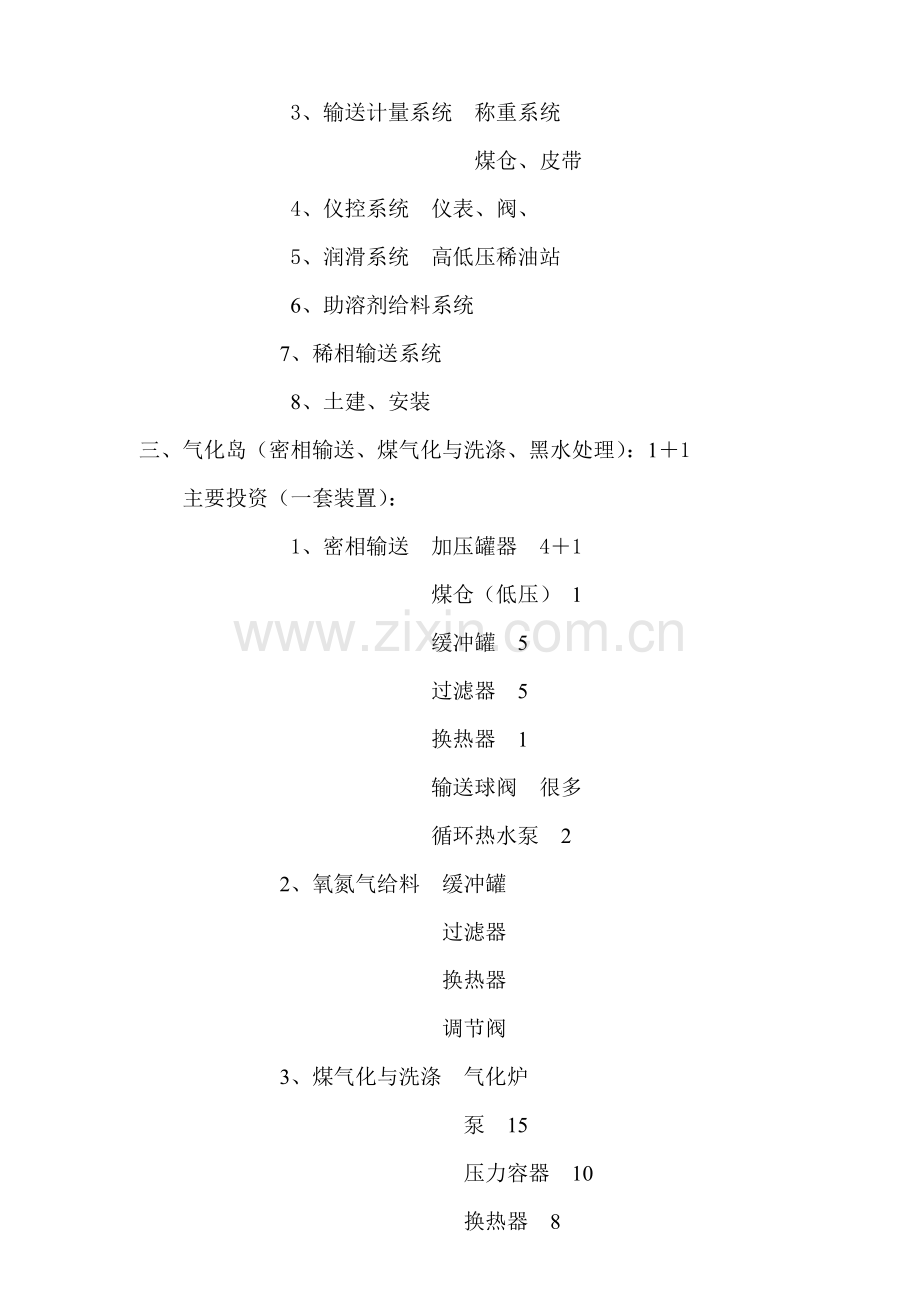

3、输送计量系统 称重系统
煤仓、皮带
4、仪控系统 仪表、阀、
5、润滑系统 高低压稀油站
6、助溶剂给料系统
7、稀相输送系统
8、土建、安装
三、气化岛（密相输送、煤气化与洗涤、黑水处理）：1＋1
主要投资（一套装置）：
1、密相输送 加压罐器 4＋1
煤仓（低压） 1
缓冲罐 5
过滤器 5
换热器 1
输送球阀 很多
循环热水泵 2
2、氧氮气给料 缓冲罐
过滤器
换热器
调节阀
3、煤气化与洗涤 气化炉
泵 15
压力容器 10
换热器 8
文丘里洗涤器 2
调节阀 25
4、排渣系统 破渣机 1台
捞渣机 1个
灰渣罐（锁） 2个
火炬 2个
锁渣阀 4个
调节阀 4个
5、黑水及蒸汽冷凝系统 闪蒸罐 5
换热器 6
泵 20
水罐 6
压滤机 1套
调节阀 6套
6、仪控系统 SIS系统（进口）
DCS系统
粉煤测量仪表（进口）
分析仪器
现场仪表
7、土建、安装等
