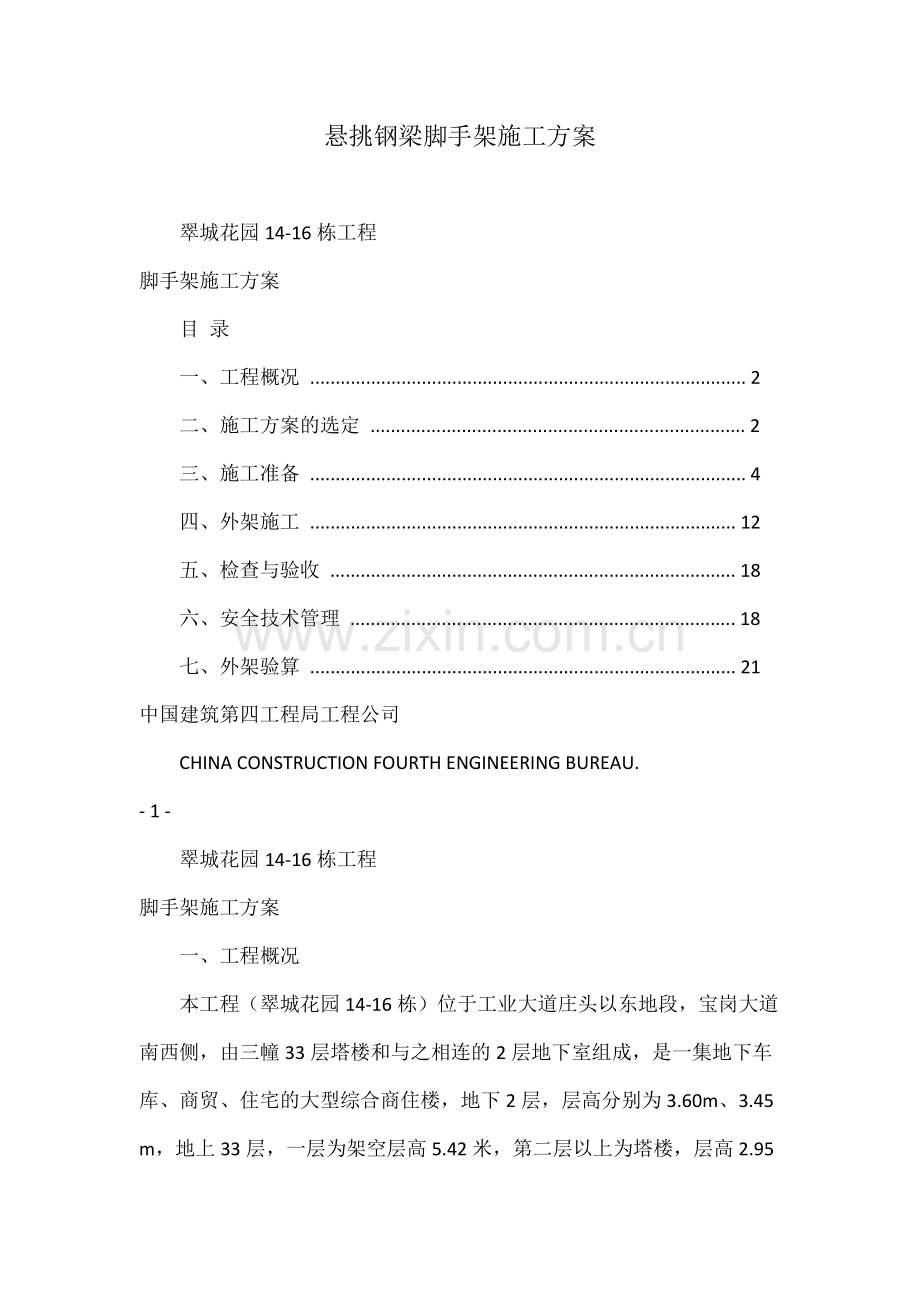

悬挑钢梁脚手架施工方案

翠城花园14-16栋工程 脚手架施工方案
目 录
一、工程概况 ...................................................................................... 2
二、施工方案的选定 .......................................................................... 2
三、施工准备 ...................................................................................... 4
四、外架施工 .................................................................................... 12
五、检查与验收 ................................................................................ 18
六、安全技术管理 ............................................................................ 18
七、外架验算 .................................................................................... 21 中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 1 -
翠城花园14-16栋工程 脚手架施工方案
一、工程概况
本工程（翠城花园14-16栋）位于工业大道庄头以东地段，宝岗大道南西侧，由三幢33层塔楼和与之相连的2层地下室组成，是一集地下车库、商贸、住宅的大型综合商住楼，地下2层，层高分别为3.60m、3.45 m，地上33层，一层为架空层高5.42米，第二层以上为塔楼，层高2.95 m。本工程基础型式为天然地基上筏板基础，其±0.000设计标高相当于绝对标高9.70m。

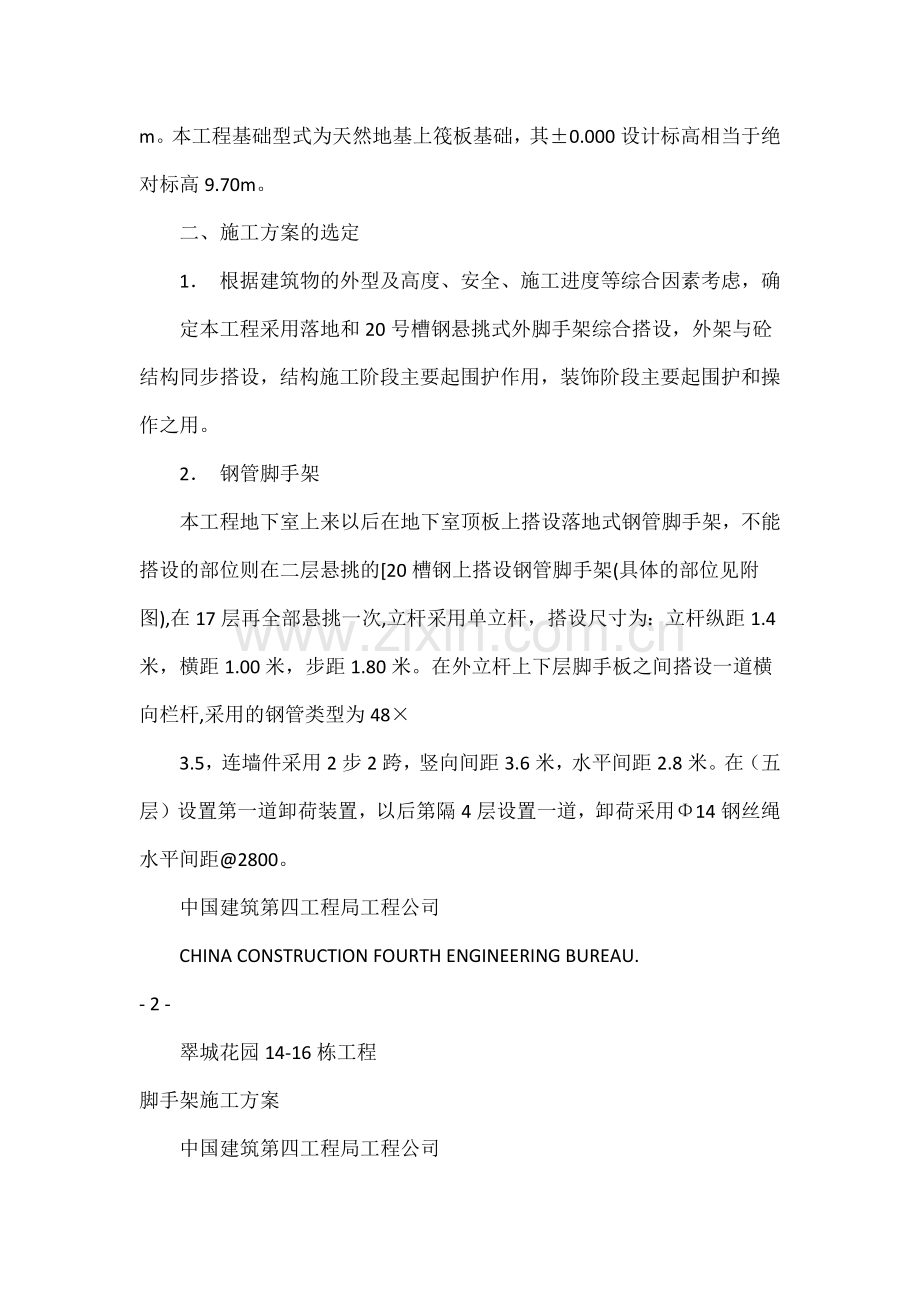

二、施工方案的选定
1． 根据建筑物的外型及高度、安全、施工进度等综合因素考虑，确
定本工程采用落地和20号槽钢悬挑式外脚手架综合搭设，外架与砼结构同步搭设，结构施工阶段主要起围护作用，装饰阶段主要起围护和操作之用。
2． 钢管脚手架
本工程地下室上来以后在地下室顶板上搭设落地式钢管脚手架，不能搭设的部位则在二层悬挑的[20槽钢上搭设钢管脚手架(具体的部位见附图),在17层再全部悬挑一次,立杆采用单立杆，搭设尺寸为：立杆纵距1.4米，横距1.00米，步距1.80米。在外立杆上下层脚手板之间搭设一道横向栏杆,采用的钢管类型为48×
3.5，连墙件采用2步2跨，竖向间距3.6米，水平间距2.8米。在（五层）设置第一道卸荷装置，以后第隔4层设置一道，卸荷采用Φ14钢丝绳水平间距@2800。
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 2 -
翠城花园14-16栋工程 脚手架施工方案
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 3 -
翠城花园14-16栋工程 脚手架施工方案
3． 悬挑槽钢式外脚手架
本工程在地下室上来以后还有主体结构的为悬挑脚手架，支承结构固定在钢筋砼梁板上，以随时承担上部脚手架传来的部分荷载，由于架体总高度尺寸大，架体重量大，采用20槽钢分段悬挑。钢管搭设尺寸为：立杆纵距1.4米，横距1.00米，步距1.80米。在外立杆上下层脚手板之间搭设一道横向栏杆。采用的钢管类型为48×3.5，连墙件采用2步2跨，竖向间距3.6米，水平间距
2.8米，每四层设置卸荷装置。分别在5（首层）层、9层、13层预埋吊环卸荷载；在17层分段悬挑，在18层、22层、26层、30层预埋吊环卸荷载，隔一跨一拉。开始搭设时应该在拉钢丝绳的地方加设斜撑抵墙，使之卸荷时外架稳定。
三、施工准备
（一）材料与技术要求
1、杆件：钢管宜采用外径48MM，壁厚3.5MM的焊接钢管。钢管材质宜使用力学性能适中的Q235钢管，用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4-6M（此种长度一般重25Kg以内，适合人工操作）用于小横杆的钢管长度为1.1-1.3M，以适应脚手架宽的需要。钢管的端部切口应平整，禁止使用有明显变型、裂缝和严重锈蚀的钢管。 作为脚手架杆件使用的钢管必须进行防锈处理，对购进的钢管先行除锈，外壁涂防锈漆一道和面漆二道。
2、扣件：
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 4 -
翠城花园14-16栋工程 脚手架施工方案 扣件为杆件连接件，采用锻铸铁扣件；
扣件有三种：
a、直角扣件（十字扣）：用于两根垂直交叉钢管的连接，如立杆与大横杆、大横杆与小横杆，这是用量最大的扣件；
b、旋转扣件（回转扣）：用于两根成任意角度交叉钢管的连接； c、对接扣件（筒扣、一字扣）：供对接钢管用。
质量要求：
a、使用的扣件要有出厂合格证；
b、铸铁扣件不得有裂缝纹、气孔，不宜为疏松、砂眼或其它影响使用性能的铸造缺陷；
c、扣件与钢管的贴面必须严格紧密，应保证与钢管扣紧时接触良好； d、扣件活动部位应能灵活转动，夹紧钢管时，开口处的最小距离应不小于5MM；
e、扣件表面应进行防锈处理,旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须要换。
3、底座：底座是用于承受脚手架立杆传递下来的荷载，并将荷载分布到地下室顶板上以分散外架下传压力。由套管和底板焊接而成，套管长度为150MM，一般用外径60MM，壁厚为3.5MM的钢管制成。底板一般用边长为150MM，厚为8MM的钢板制成，或用80×80木枋垫脚。
4、脚手板：使用钢脚手板，每步一设。
5、钢丝绳、吊环及其它材料：
钢丝绳选用Φ14钢丝绳，直径14MM，中间设索具花篮螺丝，卸荷中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 5 -
翠城花园14-16栋工程 脚手架施工方案
方式如下图：
250900
卸荷钢拉索 φ16花篮螺丝
连墙杆
吊环采用φ20光圆钢筋制作,具体如下图:
卸荷吊环
5、 安全网：
A、 脚手架外侧用密目安全网满挂封闭式，立网与脚手架立杆、横
杆绑扎牢固。
B、 底座：落地立杆焊接有底座。底座用8mm厚、边长150mm的钢中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 6 -
翠城花园14-16栋工程 脚手架施工方案
板与套管焊接而成或用80×80木枋。
C、 脚手板：使用竹脚手板，两端各设镀锌钢丝箍两道，铺设时与
水平杆固定牢固，每步设置。
D、 连墙杆：采用刚性连墙杆，材质符合要求，本工程采用48×3.5
的焊接钢管。
E、 安全网：安全网在进场前，应进行抽样送市建筑材料质量安全
监督站进行力学和防火等检验，将合格检验证书报监理后方可使用。
（二）技术要求
1、立杆
A、立杆基础必须经过硬地化（本工程在地下室顶板上），且底部应设置垫板或底座。
B、立杆距基础以上200mm左右高处必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在立杆上，横向扫地杆也用直角扣件固定于紧靠纵向扫地杆下方的立杆上。
C、 立杆必须用刚性连墙杆与结构可靠连接。
D、 立杆接长采用对接形式，对接扣件应交错布置：相邻立杆的对
接接头不得在同一步距内，同步内隔一根立杆的两个相隔的对接接头在高度方向至少应错开500mm；各对接接头中心至最近主节点的距离应在步距的1/3的范围内。
2、纵、横向水平杆
A、纵向水平杆应设置在立杆内侧。
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 7 -
翠城花园14-16栋工程 脚手架施工方案
B、纵向水平杆采用对接接长。对接接头应交错布置：相邻纵向水平杆的对接接头不得在同一步距或同跨内，同步或同跨内隔一根纵向水平杆的两个相隔的对接接头在长度方向至少应错开500mm；各对接接头不得在跨中，其中心至最近主节点的距离应在纵距的1/3的范围内。
C、 脚手板采用钢脚手板，纵向水平杆用直角扣件固定在横向水平
杆上，如下图：
竹脚手板
横向水平杆
纵向水平杆
主体结构
立杆
铺脚手板纵向水平杆布置
D、 主节点处，横向水平杆用直角扣件固定在立杆上，且严禁拆除。
作业层上非主节点处的横向水平杆布置在跨中。横向水平杆靠结构一端的外伸长度为300mm..
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 8 -
翠城花园14-16栋工程 脚手架施工方案
3、脚手板
A、主要采用钢脚手板。作业层脚手板应沿纵向水平杆方向满铺，稳铺，且采用对接平铺，四个角用镀锌钢丝绳固定于纵向水平杆上，每步铺设。
B、作业层端部脚手板探头长度为150mm，并应与支撑杆固定牢固。
4、连墙杆
A、从第一步纵向水平杆开始、靠近主节点，连墙杆按二步二跨成梅花型布置。
B、连墙杆应水平设置，当不能满足要求时，与脚手架立杆连接的一端应下斜连接。
C、当脚手架下部暂不能设置连墙杆时，应先搭设抛撑。抛撑与地面成45°~60°，连接点靠近主节点。抛撑应在连墙杆设置后再拆除。
预埋钢管长500 埋入深度200
楼板面
外架
?48×3.5的焊接钢管
连墙杆节点大样图
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 9 -
翠城花园14-16栋工程 脚手架施工方案
5、剪刀撑与横向斜撑
A、整个架体外侧立面整个长度和高度上连续设置剪刀撑。每道剪
刀撑宽度为不得超过5跨，即7米，跨越6根立杆，斜杆与地面成45°。
B、剪刀撑斜杆采用搭接接长，搭接长度1.2米，采用3个旋转扣
件固定，扣件中心至杆端距离为300mm。
C、剪刀撑斜杆用旋转扣件与与之相交的立杆固定牢固，旋转扣件
中心至主节点的距离控制在150mm之内。
D、横向斜撑除在拐角处设置外，中间每5跨设置一道，每道横向
斜撑在同一节间，整个高度方向上呈“之”字型连续设置。横向斜撑用旋转扣件与之相交的横向水平杆的伸出端固定牢固，旋转扣件中心至主节点的距离控制在150mm之内。
6、 槽钢悬挑
本工程的外架悬挑部分采用[20槽钢，具体的做法如下图：
[20槽钢φ20圆钢
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 10 -
翠城花园14-16栋工程 脚手架施工方案
板
梁或墙
板处槽钢固定件
7、 卸料平台 梁墙处槽钢固定件
本工程的卸料平台采用满樘脚手架式卸料平台，放在材料容易转运且不占施工场地的位置，卸料平台与架体完全分离，同样采用钢丝绳卸荷，四层一卸，卸荷位置用钢管与主体结构相连，且每设两个钢性连墙件，大小为2000×3000。如下图：
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 11 -
翠城花园14-16栋工程 脚手架施工方案
四、外架施工
（一）落地式脚手架搭设
1、落地式脚手架搭设流程：
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 12 -
翠城花园14-16栋工程 脚手架施工方案
2、悬挑架的搭设施工工艺
3、搭设
A、搭设场地平整、夯实、排水良好；立杆基础硬地化，立杆底座
与基础之间加设垫板，垫板面积大于0.15m2。
B、依放线定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，
然后架设第一步的纵向和横向水平杆，校正立杆垂直度后再继续向上搭设。
C、脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上二步。
D、在设置第一排连墙杆前或当脚手架下部连墙杆设置有困难时，
应先设置适当的抛撑，抛撑应在连墙杆设置后再拆除。
E、剪刀撑、横向斜撑和连墙杆应随搭设的架体一起及时设置。 F、脚手架处于最高一排连墙杆以上的自由高度不得超过三个步
距，否则应采用撑拉措施。
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 13 -
翠城花园14-16栋工程 脚手架施工方案
G、钢脚手板沿架体长度方向铺设，应满铺、稳铺和平铺，采用对
接接头。钢手板用镀锌钢丝与纵向水平杆固定牢固。
H、作业层和斜道的护栏和挡脚板应搭设在外立杆的内侧，上栏杆
的上皮高度为1.2米，中栏杆居中设置，挡脚板高度200mm.，如下图：
栏杆与挡脚板构造
I、沿外架的周边做全封闭的防护棚，共三道，从地面向上每25米一
道。如下图：
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 14 -
翠城花园14-16栋工程 脚手架施工方案
钢管
毛竹
外架
J、整个架体外立面满挂密目式安全网，层层封闭。在整个架体安
全网的外侧高度方向上每1.8米设置200mm高红白间隔醒目标志，如下图：
架体外立面标志图
4、使用
4.1作业层架面上的施工荷载控制在2KN/㎡。
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 15 -
翠城花园14-16栋工程 脚手架施工方案
4.2架面上放置的材料应码放整齐稳固，不得影响施工操作和人员通行。
4.3在作业期间，严禁拆除脚手架上的基本杆件、连接扣件和连墙杆等。工人在架体上作业期间应注意自我安全保护和他人安全，避免发生闪失和意外。
4.4严禁从架体向外、向内和向下抛掷物件，避免高空坠物。
4.5严禁攀爬脚手架上下，应走设有安全防护的出入通道。
4.6在脚手架使用期间，严禁拆除下列杆件：
A、处的纵、横水平杆件，纵、横向挡地杆；
B、连墙件。
4.7脚手架在使用中，应定期检查以下项目：
A、 杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符
合要求；
B、
C、
D、
E、 地基是否积水，底座是否松动，立杆是否悬空； 扣件螺栓是否松动； 安全防护措施是否到位； 是否超载。
5、悬挑架搭设施工注意事项：
5.1挑架施工时必须待墙柱砼达到目的75%以上即砼浇筑一周后可张紧钢丝绳承受外架荷载。
5.2挑架槽钢间距不得大于1.8M，本工程间距取1跨一挑，即1.4M。
5.3槽钢间侧向支撑钢管必须牢固，固定端钢筋必须用木楔楔好以增中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 16 -
翠城花园14-16栋工程 脚手架施工方案 强其侧向稳定性。
5.4每四层设置卸荷，卸荷采用每四层设置连墙钢丝绳。
5.5挑架的底部按要求做好安全防护。
6、拆除
6.1拆除作业必须由上而下逐层进行，严禁上下同时作业。
6.2连墙杆要随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后
再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连件加固。
6.3当脚手架需分段 、分立面拆除时，对不拆除的脚手架的两端要
设置连墙杆和横向斜撑进行加固。
6.4当脚手架拆至下部最后一根立杆的高度时，应先在适当位置搭设
临时抛撑加固后，再拆除连墙件。
6.5在拆除过程中，凡是松开连接的杆件要及时拆除运走，避免误扶、
误靠和误踩而发生意外等。
6.6拆除人员之间要相互协调配合好，不得一人单独作业。
6.7拆除的构配件要及时通过人员向下或向内传递至安全堆放地点，然后运至地面，严禁随意抛掷。
7、维护
7.1运至地面的构配件要及时检查，做好维修和保养工作，延长钢管、扣件、脚手板等周转材料的周转次数。
7.2对在使用过程中，防锈漆掉落的要重新涂刷防锈漆；经检查不符合使用要求的剔除出来，不得再使用。
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 17 -
翠城花园14-16栋工程 脚手架施工方案
7.3重新整理的构配件应品种和规格码堆存放，不得长时间暴露在风雨和日晒下。
7.4安全网破损或未封闭的应及时恢复。
7.5外架上的杂物应及时清理,减轻外架的荷载。
五、检查与验收
1、检查与验收的阶段：
A、基础完工后及脚手架搭设前；
B、作业层上施加荷载前；
C、每搭设完6个步距（或10～13m）后；
D、达到设计高度后；
E、遇有六级大风或大雨后；
F、停用超过一个月后。
2、检查与验收的项目
2.1地基是否排水通畅，底座和垫板是否松动，立杆是否悬空。
2.2杆件的设置和连接，连墙杆和横向斜撑的技术要求是否符合规范要求。
2.3扣件是否松动。
2.4安全网、挡脚板以及脚手板的铺设等安全防护措施是否到位。
六、安全技术管理
1、 本着“安全第一，预防为主”的指导原则，为确保整个工程的安全目标的实现，在脚手架搭设准备、搭设、使用和拆除过程中，应加强安全技术管理的落实和实施。
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 18 -
翠城花园14-16栋工程 脚手架施工方案
2、 脚手架搭设或拆除人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
3、 操作人员应持证上岗，操作时必须配戴安全帽、安全带，穿防滑胶鞋。
4、 作业层上的施工荷载不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上。严禁悬挂起重设备。
5、 大雾及大雨和6级以上大风时，不得进行脚手架上的高处作业。
6、 雨天后作业，必须进行检查和验收，合格后方可进行作业。
7、 在架上作业人员应安全帽、穿防滑胶鞋和佩挂好安全带。为保证作业的安全，脚下应铺设必要数量的脚手板，并应铺设平稳，且不得有探头板。
8、 架上作业人员应作好分工和配合，不得一人单独作业，传递杆件应掌握好重心，平稳传递。不要用力过猛，以免引起人身或杆件失衡。对每完成的一道工序，要相互询问并确认的才能进行下一道工序。
9、 作业人员应佩戴工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。架设材料要随上随用，以免放置不当时掉落。每次收工以前，所有上架材料应全部搭设上，不要存留在架子上。
10、 作业前应注意检查作业环境是否可靠，安全防护设施是否齐全有效，确认无误后方可作业。
11、 作业时应注意随时清理落在架面上的材料，保持架面上规整清洁，不要乱放材料、工具，以免影响作业的安全和发生掉物伤人。 中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 19 -
翠城花园14-16栋工程 脚手架施工方案
12、 在进行撬、拉、推等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳固的结构或支持物上，以免用力过猛身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采取必要的支托措施，以防拆下的模板材料掉落架外。
13、 在架面上运送材料经过正在作业中的人员时，要及时发出“请注意”、“请让一让”的信号。材料要轻搁稳放，不许采用倾倒、猛磕或其它匆忙卸料方式。
14、 严禁在架面上打闹戏耍、退着行走和跨坐在外防护横杆上休息。不要在架面上抢行、跑跳，相互避让应注意身体不要失衡。
15、 在脚手架上进行电气焊作业时，必须有防火措施和专人看守。
16、 架上作业时，不要随意拆除基本结构杆件和连墙件，因作业的需要必须拆除某些杆件和连墙点时，必须取得施工主管和技术人员的同意，并采取可靠的加固措施后方可拆除。
17、 在脚手架使用期间，严禁拆除纵横向水平杆、纵横向扫地杆、连墙杆和安全防护设施。
18、 不得在脚手架基础和临近区域进行挖掘作业。
19、 脚手架拆除作业前，应制订详细的拆除施工方案和安全技术措施。并对参加作业全体人员进行技术安全交底，在统一指挥下，按照确定的方案进行拆除作业，注意事项如下：
A、多人或多组进行拆卸作业时，应加强指挥，并相互询问作业步骤，严禁不按程序进行的任意拆卸。
B、因拆除上部或一侧的附墙拉结而使架子不稳时，应加设临时撑拉中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 20 -
翠城花园14-16栋工程 脚手架施工方案 措施，以防因架子晃动影响作业安全。
C、拆卸现场应有可靠的安全围护和警戒标志，并设专人看管，严禁非作业人员进入拆卸作业区内。
D、严禁将拆卸下的杆部件和材料向地面抛掷。已吊至地面的架设材料应随时运出拆卸区域，保持现场文明。
七、外架验算
悬挑式扣件钢管脚手架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设从首层到17层一挑，17层再分段挑，高度为49.25米，按50米计算，立杆采用单立管。
搭设尺寸为：立杆的纵距1.40米，立杆的横距1.00米，步距1.80米。采用的钢管类型为48×3.5，连墙件采用2步2跨，竖向间距3.6米，水平间距2.8米。施工均布荷载为2.0kN/m2，同时施工2层，脚手板共铺设33层。悬挑水平钢梁采用[20号槽钢U口水平，其中建筑物外悬挑段长度1.25米，建筑物内锚固段长度2.60米。悬挑水平钢梁采用拉绳与建筑物拉结，最外面支点距离建筑物1.25m。
一、大横杆的计算:
大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 21 -
翠城花园14-16栋工程
脚手架施工方案 最大弯矩和变形。
1.均布荷载值计算
大横杆的自重标准值 P1=0.038kN/m
脚手板的荷载标准值 P2=0.350×1.000/2=0.175kN/m 活荷载标准值 Q=2.000×1.000/2=1kN/m
静荷载的计算值 q1=1.2×0.038+1.2×
0.120=0.2556kN/m
活荷载的计算值 q2=1.4×1=1.4kN/m
大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)
大横杆计算荷载组合简图(支座最大弯矩)
2.抗弯强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下:
跨中最大弯矩为
M1=(0.08×0.2556+0.10×1.4)×1.4002=0.3136kN.m 中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 22 -
翠城花园14-16栋工程
脚手架施工方案 支座最大弯矩计算公式如下:
支座最大弯矩为
M2=-(0.10×0.2556+0.117×1.4)×1.4002=-0.37kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：
=M/W≤f
=0.3136×106/5080.0=61.73N/mm2
大横杆的计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下:
静荷载标准值q1=0.038+0.120=0.158kN/m
活荷载标准值q2=1kN/m
三跨连续梁均布荷载作用下的最大挠度
V=(0.677×0.158+0.990×1)×1400.04/(100×2.06×105
×121900.0)=1.68mm
大横杆的最大挠度小于1400.0/150与10mm,满足要求!
二、小横杆的计算:
小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 23 -
翠城花园14-16栋工程
脚手架施工方案
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横
杆的最大弯矩和变形。
1.荷载值计算
大横杆的自重标准值 P1=0.038×1.400=0.053kN
脚手板的荷载标准值 P2=0.350×1.00×1.400/2=0.245kN 活荷载标准值 Q=2.000×1.000×1.400/3=1.4kN 荷载的计算值 P=1.2×0.053+1.2×0.245+1.4×
1.4=2.32kN
小横杆计算简图
2.抗弯强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和
均布荷载最大弯矩计算公式如下:
集中荷载最大弯矩计算公式如下:
M=(1.4×0.038)×1.0002/8+2.32×1.000/3=0.78kN.m =0.78×106/5080.0=153.54N/mm2
中国建筑第四工程局工程公司
CHINA CONSTRUCTION FOURTH ENGINEERING BUREAU. - 24 -
翠城花园14-16栋工程
脚手架施工方案 小横杆的计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和
均布荷载最大挠度计算公式如下:
集中荷载最大挠度计算公式如下:
小横杆自重均布荷载引起的最大挠度
V1=5.0×0.038×1000.004/(384×2.060×105×
121900.000)=0.02mm
集中荷载标准值P=0.053+0.245+1.4=1.698kN
集中荷载标准值最不利分配引起的最大挠度
V2=1698×1000.0×(3×1000.02-4×1000.02/9)/(72×
2.06×105×121900.0)=2.4mm
最大挠度和
V=V1+V2=2.42mm
小横杆的最大挠度小于1000.0/150与10mm,满足要求!
三、扣件抗滑力的计算:
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
