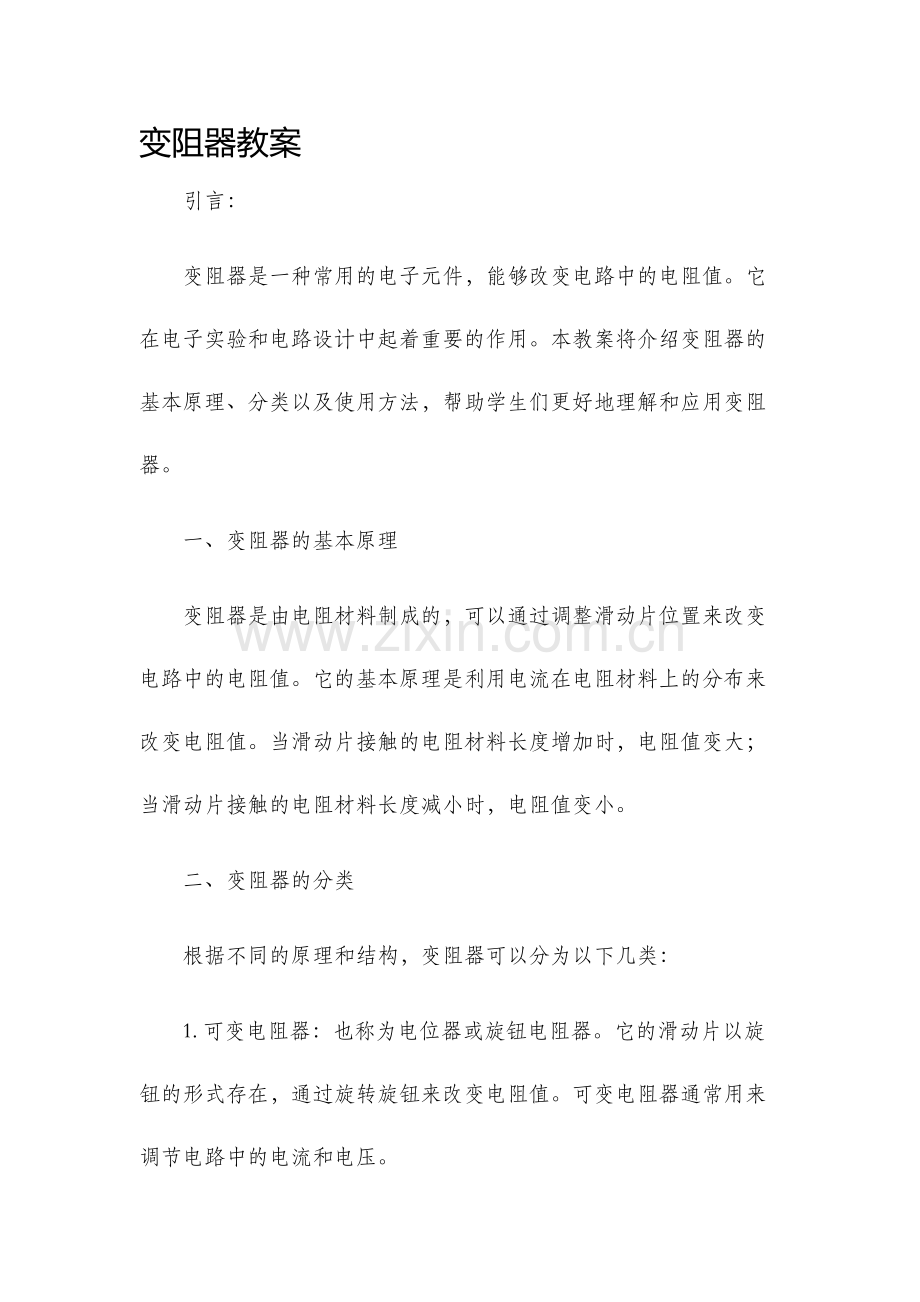

变阻器教案
引言：
变阻器是一种常用的电子元件，能够改变电路中的电阻值。它在电子实验和电路设计中起着重要的作用。本教案将介绍变阻器的基本原理、分类以及使用方法，帮助学生们更好地理解和应用变阻器。
一、变阻器的基本原理
变阻器是由电阻材料制成的，可以通过调整滑动片位置来改变电路中的电阻值。它的基本原理是利用电流在电阻材料上的分布来改变电阻值。当滑动片接触的电阻材料长度增加时，电阻值变大；当滑动片接触的电阻材料长度减小时，电阻值变小。
二、变阻器的分类
根据不同的原理和结构，变阻器可以分为以下几类：
1. 可变电阻器：也称为电位器或旋钮电阻器。它的滑动片以旋钮的形式存在，通过旋转旋钮来改变电阻值。可变电阻器通常用来调节电路中的电流和电压。
2. 光敏电阻器：光敏电阻器又称为光阻，它的电阻值会随着光照强度的改变而变化。在光照较弱的情况下，光敏电阻器的电阻值较大；在光照较强的情况下，电阻值较小。
3. 温敏电阻器：温敏电阻器的电阻值会随着温度的变化而变化。在温度升高时，电阻值减小；在温度降低时，电阻值增加。温敏电阻器常用于温度测量和温度控制的电路中。
4. 压敏电阻器：压敏电阻器的电阻值会随着外力的大小和方向而变化。在外力作用下，压敏电阻器的电阻值会发生相应的变化。压敏电阻器常用于力感应和冲击感应的电路中。
三、变阻器的使用方法
在电子实验和电路设计中，使用变阻器需要注意以下几个方面：
1. 选择合适的电阻值：根据电路的需求，选择合适的电阻值，并根据需要调整变阻器的滑动片位置。
2. 连接正确：将变阻器正确地连接到电路中，确保引脚连接正确，并注意电阻体和滑动片的接触良好。
3. 调节方法：根据需要，通过旋转旋钮来调节可变电阻器的电阻值，或者通过改变光照或温度来改变光敏电阻器或温敏电阻器的电阻值。
4. 测试和测量：可以使用万用表或电路测试仪来测试和测量变阻器的电阻值，确保其工作正常。
结论：
通过学习本教案，学生们可以全面了解和掌握变阻器的基本原理、分类以及使用方法。变阻器作为一种重要的电子元件，在电子实验和电路设计中有着广泛的应用。使用变阻器能够灵活地调节电路中的电阻值，实现电流和电压的控制，是电子技术学习和应用的基础之一。
