欧姆定律及串并联电路
1．根据欧姆定律，下列判断正确的是(　　)
A．导体两端的电压越大，导体的电阻越大
B．加在气体两端的电压与通过的电流的比值是一个常数
C．电流经过电阻时，沿电流方向电势要降低
D．电解液短时间内导电的U－I图线是一条直线
2．有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是(　　)
A．6∶4∶3 B．3∶4∶6
C．2∶3∶4 D．4∶3∶2
3．如图所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是(　　)
A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程增大
D．乙表是电压表，R增大时量程减小
4.两个金属导体的伏安特性曲线如图所示，则(　　)
A．RⅠ＞RⅡ B．RⅠ＜RⅡ
C．电压相同时IⅠ＞IⅡ
D．电压相同时IⅠ＜IⅡ
5．如图所示是某导体的伏安特性曲线，由图可知正确的是(　　)
A．导体的电阻是25 Ω B．导体的电阻是0.04 Ω
C．当导体两端的电压是10 V时，通过导体的电流是0.4 A
D．当通过导体的电流是0.1 A时，导体两端的电压是2.5 V
6．伏安法测电阻的接法有如图2－4－19中甲、乙两种，下列说法正确的是(　　)
A．两种接法完全等效
B．按甲图接法，测得值偏小
C．若待测电阻的阻值很大，按甲图接法误差较小
D．若待测电阻的阻值很小，按甲图接法误差较小

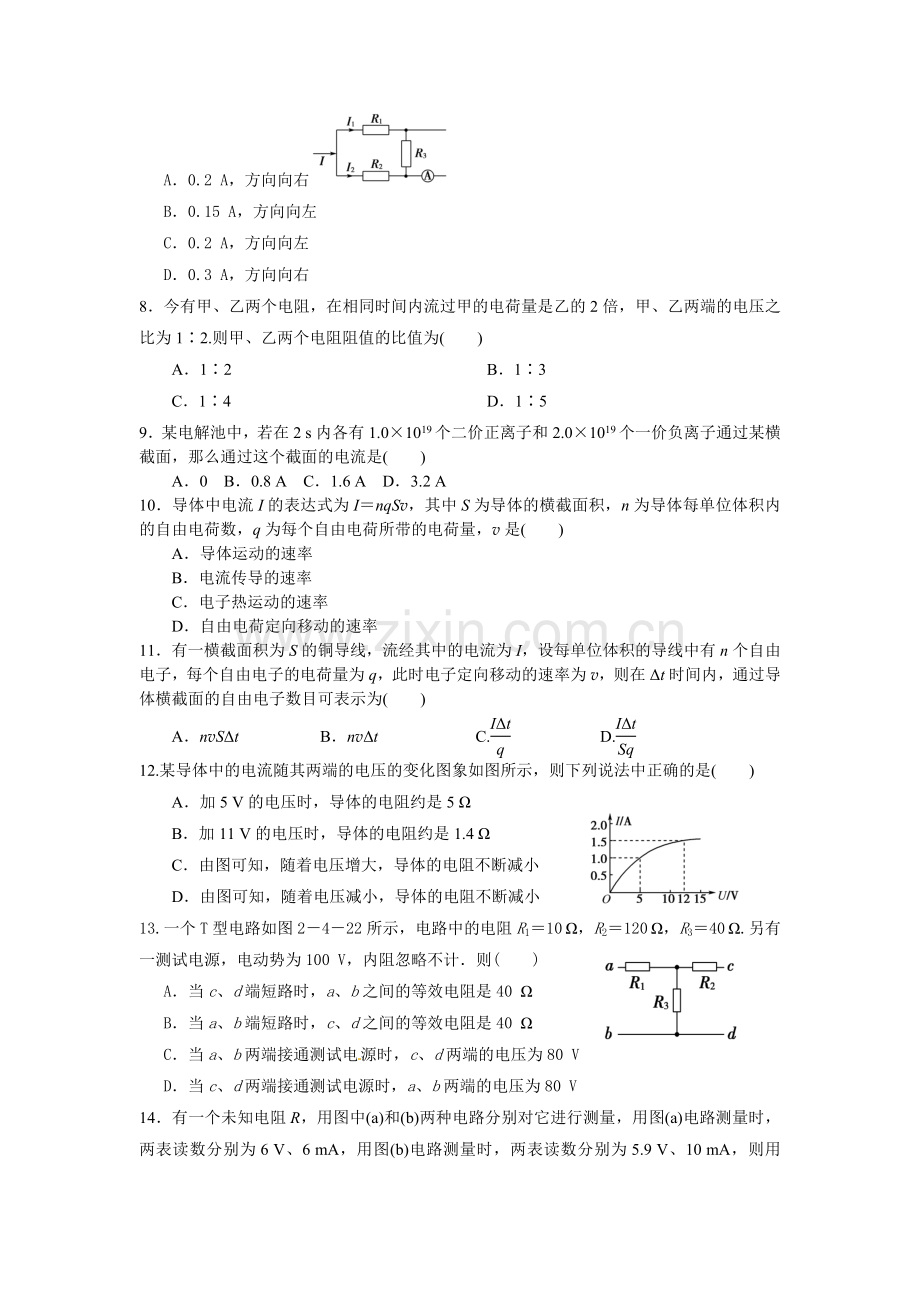

7．如图2－4－20是一个电路的一部分，其中R1＝5 Ω，R2＝1 Ω，R3＝3 Ω，I1＝0.2 A，I2＝0.1 A，那么电流表测得的电流为(　　)
A．0.2 A，方向向右
B．0.15 A，方向向左
C．0.2 A，方向向左
D．0.3 A，方向向右
8．今有甲、乙两个电阻，在相同时间内流过甲的电荷量是乙的2倍，甲、乙两端的电压之比为1∶2.则甲、乙两个电阻阻值的比值为(　　)
A．1∶2 B．1∶3
C．1∶4 D．1∶5
9．某电解池中，若在2 s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某横截面，那么通过这个截面的电流是(　　)
A．0 B．0.8 A C．1.6 A D．3.2 A
10．导体中电流I的表达式为I＝nqSv，其中S为导体的横截面积，n为导体每单位体积内的自由电荷数，q为每个自由电荷所带的电荷量，v是(　　)
A．导体运动的速率
B．电流传导的速率
C．电子热运动的速率
D．自由电荷定向移动的速率
11．有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，每个自由电子的电荷量为q，此时电子定向移动的速率为v，则在Δt时间内，通过导体横截面的自由电子数目可表示为(　　)
A．nvSΔt B．nvΔt C. D.
12.某导体中的电流随其两端的电压的变化图象如图所示，则下列说法中正确的是(　　)
A．加5 V的电压时，导体的电阻约是5 Ω
B．加11 V的电压时，导体的电阻约是1.4 Ω
C．由图可知，随着电压增大，导体的电阻不断减小
D．由图可知，随着电压减小，导体的电阻不断减小
13.一个T型电路如图2－4－22所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则(　　)
A．当c、d端短路时，a、b之间的等效电阻是40 Ω
B．当a、b端短路时，c、d之间的等效电阻是40 Ω
C．当a、b两端接通测试电源时，c、d两端的电压为80 V
D．当c、d两端接通测试电源时，a、b两端的电压为80 V
14．有一个未知电阻R，用图中(a)和(b)两种电路分别对它进行测量，用图(a)电路测量时，两表读数分别为6 V、6 mA，用图(b)电路测量时，两表读数分别为5.9 V、10 mA，则用________图所示电路测该电阻的阻值误差较小，测量值Rx＝________，测量值比真实值偏________(选填“大”或“小”)．(电流表内阻很小，约为0.1 Ω，电压表内阻很大，约为3 000 Ω以上)．

15.现要测定一个额定电压为4 V、电阻约为10 Ω(设电阻不变)的小灯泡的伏安特性曲线．要求所测电压范围为0.1 V～4 V.
现有器材：直流电源E(电动势4.5 V，内阻不计)，电压表V(量程4.5 V，内阻约为4×102 Ω)，电流表A1(量程250 mA，内阻约为2 Ω)，电流表A2(量程500 mA，内阻约为1 Ω)，滑动变阻器R(最大阻值约为30 Ω)，开关S，导线若干．
如果既要满足测量要求，又要测量误差较小，应该选用的电流表是________，如图所示的甲、乙两个电路应该选用的是________．
16．在“测绘小灯泡的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g和h按图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：
(1)若电压表的示数为2 V，电流表的示数为零，小灯泡不亮，则断路的导线为________；
(2)若电压表的示数为零，电流表的示数为0.3 A，小灯泡亮，则断路的导线为________；
(3)若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为________．
17．有一灯泡上标有“6 V　0.1 A”字样，现要测绘该灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表(0～5 V，内阻2.0 kΩ) B．电压表(0～10 V，内阻3.0 kΩ)
C．电流表(0～0.3 A，内阻2.0 Ω) D．电流表(0～6 A，内阻1.5 Ω)
E．滑动变阻器(30 Ω，2 A) F．滑动变阻器(100 Ω，0.5 A)
G．学生电源(直流9 V)及开关、导线等
(1)实验中所用的电压表应选________，电流表应选________，滑动变阻器应选________．
(2)画出实验电路图，要求电压从零开始测量．
18．某研究性学习小组为了探究灯丝电阻与温度的关系，设计并完成了有关实验．以下是实验中可供选择的器材：A.待测小灯泡(额定功率6 W，额定电流0.5 A)；B.电流表(0～0.6 A，内阻约0.1 Ω)；C.电压表(0～5 V，内阻约5 kΩ)；D.电压表(0～15 V，内阻约15 kΩ)；E.滑动变阻器(0～50 Ω)；F.滑动变阻器(0～1 000 Ω)；G.直流电源(电压15 V，内阻可忽略)；H.电键一个、导线若干．
实验中调节滑动变阻器，小灯泡两端电压可以在零至额定电压范围内变化，从而测出小灯泡在不同电压下的电流．
(1)请在实线方框中画出为完成上述实验而设计的电路图，并在每个选用的器材旁标上题目所给的字母序号．

(2)如图所示是该小组测得小灯泡的I－U象线，由图线可知，小灯泡的灯丝电阻随温度的升高而________(选填“增大”、“减小”或“不变”)；当小灯泡两端所加电压为6 V时，其灯丝电阻值约为________ Ω.
19．利用图甲所示的电路测量电流表mA的内阻RA.图中R1、R2为电阻，S1、S2为开关，E是电源(内阻可忽略)：
(1)根据图甲所给出的电路原理图，在图乙的实物图上连线．

甲　　　　　　　　　　乙
(2)已知R1＝140 Ω，R2＝60 Ω.当开关S1闭合、S2断开时，电流表读数为6.4 mA；当S1、S2均闭合时，电流表读数为8.5 mA.由此可以求出RA＝______Ω.(保留两位有效数字)．

20．如图所示，R1＝2 Ω，R2＝3 Ω，滑动变阻器最大值R3＝5 Ω，则当滑动触头从a滑到b的过程中，安培表示数的最小值为多少？
