余姚市星光小学迁建工程模板专项方案

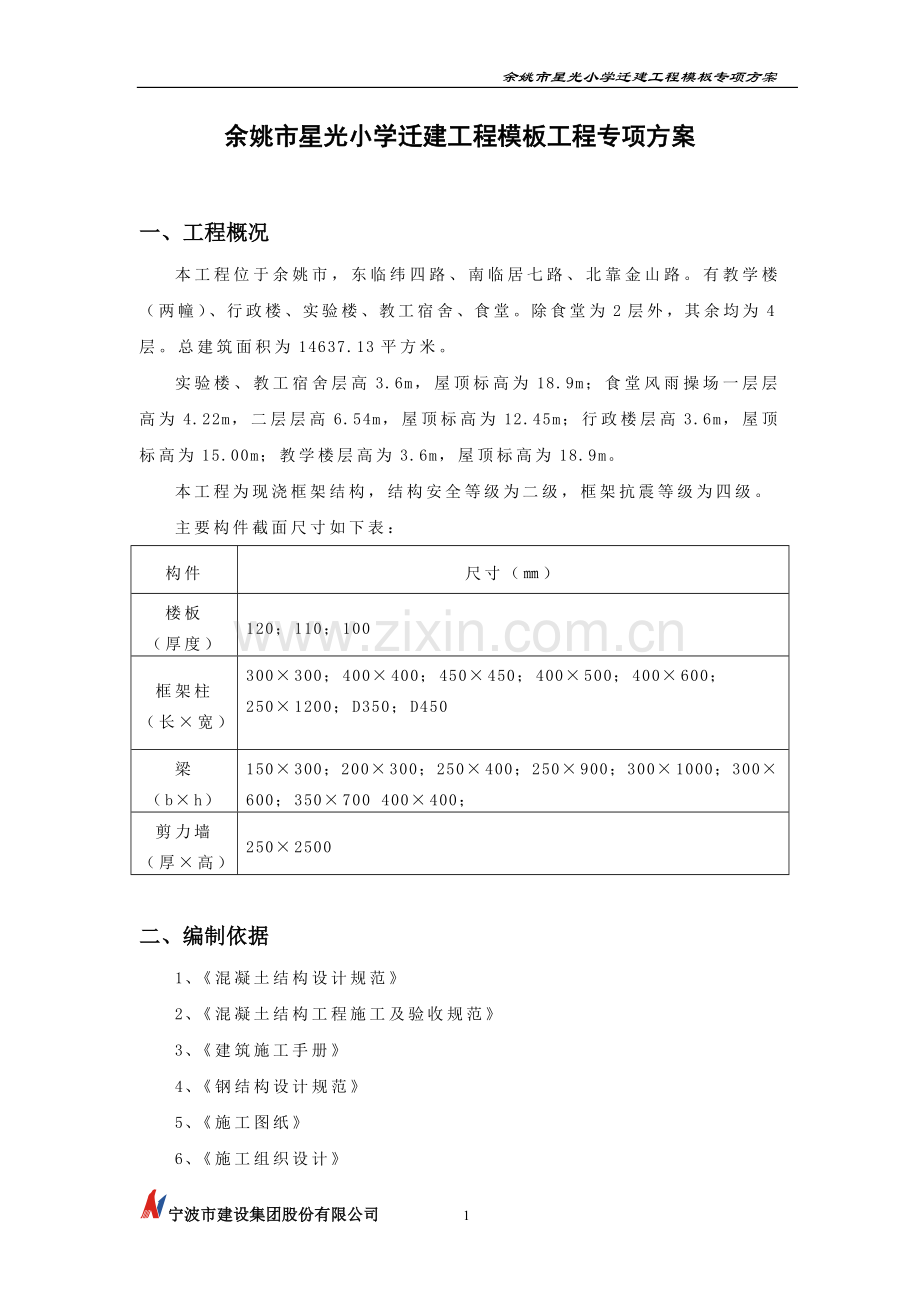

余姚市星光小学迁建工程模板工程专项方案

一、工程概况
本工程位于余姚市，东临纬四路、南临居七路、北靠金山路。有教学楼（两幢）、行政楼、实验楼、教工宿舍、食堂。除食堂为2层外，其余均为4层。总建筑面积为14637.13平方米。
实验楼、教工宿舍层高3.6m，屋顶标高为18.9m；食堂风雨操场一层层高为4.22m，二层层高6.54m，屋顶标高为12.45m；行政楼层高3.6m，屋顶标高为15.00m；教学楼层高为3.6m，屋顶标高为18.9m。
本工程为现浇框架结构，结构安全等级为二级，框架抗震等级为四级。
主要构件截面尺寸如下表：
构件
尺寸（㎜）
楼板
（厚度）
120；110；100
框架柱
（长×宽）
300×300；400×400；450×450；400×500；400×600；
250×1200；D350；D450

梁
（b×h）
150×300；200×300；250×400；250×900；300×1000；300×600；350×700 400×400；
剪力墙
（厚×高）
250×2500

二、编制依据
1、《混凝土结构设计规范》
2、《混凝土结构工程施工及验收规范》
3、《建筑施工手册》
4、《钢结构设计规范》
5、《施工图纸》
6、《施工组织设计》

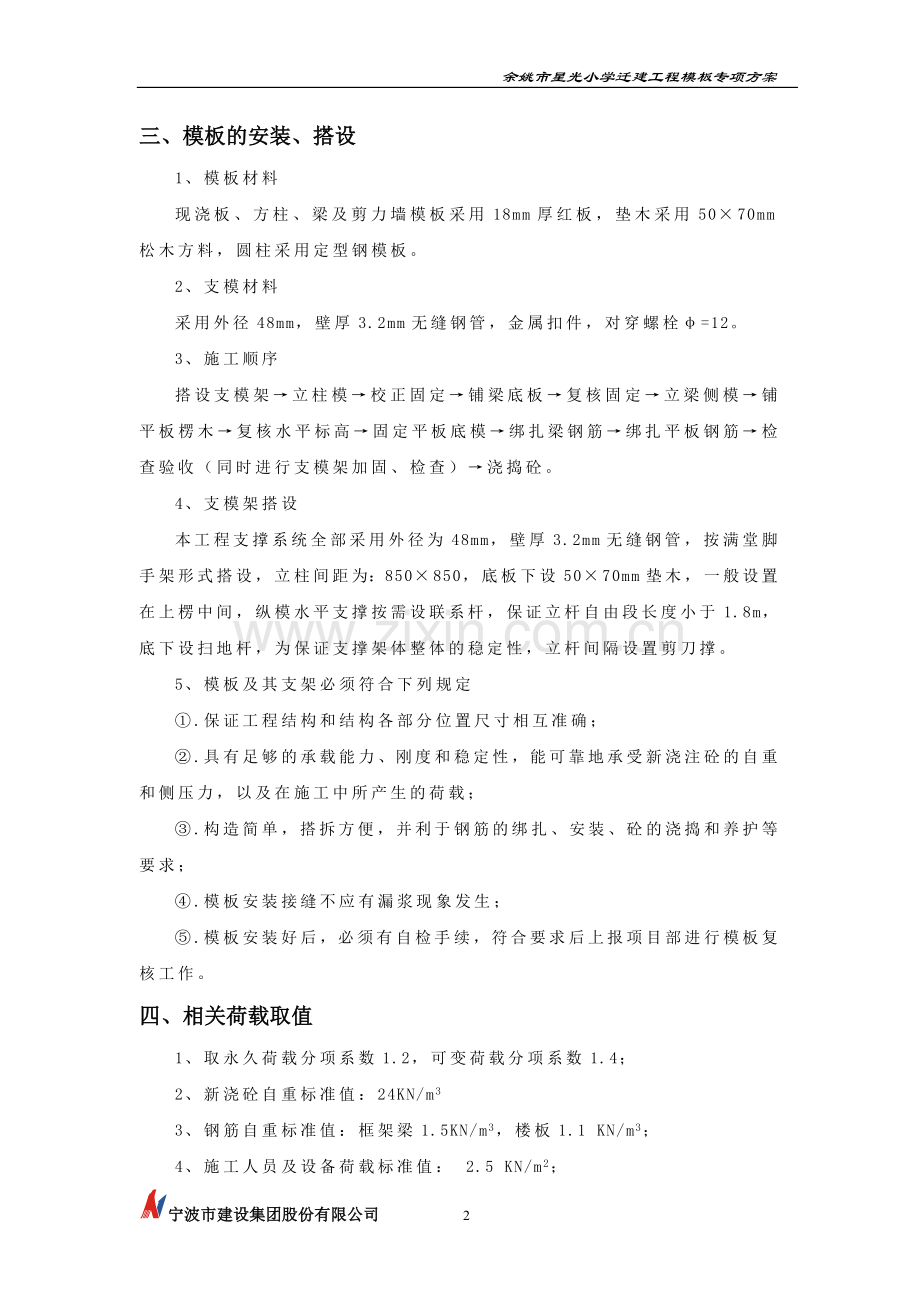

三、模板的安装、搭设
1、模板材料
现浇板、方柱、梁及剪力墙模板采用18mm厚红板，垫木采用50×70mm松木方料，圆柱采用定型钢模板。
2、支模材料
采用外径48mm，壁厚3.2mm无缝钢管，金属扣件，对穿螺栓φ=12。
3、施工顺序
搭设支模架→立柱模→校正固定→铺梁底板→复核固定→立梁侧模→铺平板楞木→复核水平标高→固定平板底模→绑扎梁钢筋→绑扎平板钢筋→检查验收（同时进行支模架加固、检查）→浇捣砼。
4、支模架搭设
本工程支撑系统全部采用外径为48mm，壁厚3.2mm无缝钢管，按满堂脚手架形式搭设，立柱间距为：850×850，底板下设50×70mm垫木，一般设置在上楞中间，纵模水平支撑按需设联系杆，保证立杆自由段长度小于1.8m，底下设扫地杆，为保证支撑架体整体的稳定性，立杆间隔设置剪刀撑。
5、模板及其支架必须符合下列规定
①.保证工程结构和结构各部分位置尺寸相互准确；
②.具有足够的承载能力、刚度和稳定性，能可靠地承受新浇注砼的自重和侧压力，以及在施工中所产生的荷载；
③.构造简单，搭拆方便，并利于钢筋的绑扎、安装、砼的浇捣和养护等要求；
④.模板安装接缝不应有漏浆现象发生；
⑤.模板安装好后，必须有自检手续，符合要求后上报项目部进行模板复核工作。
四、相关荷载取值
1、取永久荷载分项系数1.2，可变荷载分项系数1.4；
2、新浇砼自重标准值：24KN/m3
3、钢筋自重标准值：框架梁1.5KN/m3，楼板1.1 KN/m3；
4、施工人员及设备荷载标准值： 2.5 KN/m2；
5、振捣、倾倒砼时产生的荷载标准值：
振捣砼时对水平面模板产生荷载 2.5 KN/m2
振捣砼时对垂直面模板产生荷载 4.0 KN/m2
倾倒砼时对垂直面模板产生的水平荷载 4.0 KN/m2
6、木构件力学性能参数
重力密度 5 KN/m3
抗压强度设计值 fc =12 N/mm2
抗弯强度设计值 fm=13N/mm2
抗剪强度设计值 fv =1.8 N/mm2
弹性模量 E=6500 N/mm2
挠弯允许值1/250
7、钢管力学性能参数
直径φ=48mm，壁厚t=3.2mm
截面积 A=4.50cm2
惯性距 I=11.30 cm4
截面模量 W=4.73cm3
回转半径 i=1.59cm
每米质量 g=3.54kg/m
抗弯强度设计值 fm=205 N/mm2
抗剪允许剪力值 [V]=29KN，但扣件抗滑单扣件[V]= 5KN，双扣件 [V]= 8KN，取小值
弹性模量 E=2.06×105N/mm2
挠弯允许值1/250
五、支模验算（均取最不利情况验算）
（一）楼板计算：取最厚的楼板120mm进行验算
模板构造及荷载
模板支架搭设高度为4.22米，采用的钢管类型为48×3.2。
搭设尺寸为：立杆的纵距 b=0.85米，立杆的横距 l=0.85米，立杆的步距 h=1.80米。

图1 楼板支撑架立面简图

图2 楼板支撑架荷载计算单元

1.底模承载力验算
①.荷载的计算
荷载：模板自重 ；
混凝土自重 ；
钢筋自重 ；
施工荷载 ；
；
。
设计集中荷载为：P=2.5×1.4=3.5KN
②.抗弯强度验算（取1米为计算单元）
弯矩为：；
当取施工荷载为集中荷载时：
；
；
抗弯强度满足要求。
③、刚度验算
挠度：；
刚度满足要求。
2、上楞计算
强度验算
简化为线荷载：；
弯矩为：；
；
抗弯强度满足要求。
刚度验算
简化为线荷载：；
挠度为：；
刚度满足要求。
3、下楞计算
强度验算
简化为受集中荷载：；
弯矩为：；
；
抗弯强度满足要求。
刚度验算
简化为受集中荷载：；
挠度为：；
刚度满足要求。
4、立杆计算
轴力为：
但，设置双扣件以增加抗滑性能，满足抗剪要求。
，查得
则：，满足要求。

（二）、梁模板承载力验算
此计算结果适用于>300mm×600mm ≤300mm×1000mm 梁。
设梁截面高度h：当h≤600mm时，不设对穿螺栓；600mm＜ h≤1100 mm时，在侧模中部设置一道对穿螺栓； h> 1100mm时，在侧模设置二道对穿螺栓，等分侧模。立杆间距800mm，立杆纵距800mm。现以截面最大的梁300mm×1000mm为对象，作支模各部件承载力验算。
1.底模承载力验算
①.荷载计算
底模自重：
混凝土自重： ；
钢筋自重： ；
振捣混凝土荷载：；
则：；
。
强度验算
按三等跨连续梁计算：，，。
最大弯矩为：；

抗弯强度满足要求。
刚度验算
刚度满足要求。
2、侧模计算
其荷载为：；
；
按取较小值，则故最大侧压力为；另取振捣时荷载为；
化为线荷载：；
。
强度验算
按三等跨连续梁计算：， 。
最大弯矩为：；
；
抗弯强度满足要求。
刚度验算
挠度为：
；
刚度满足要求。
③对拉螺栓验算
对拉螺栓取横向间距为0.6m,竖向为0.6m,取最大侧压力计算，每根螺栓承受的拉力为：
采用M12螺栓，净面积为76mm2每根螺栓能承受的拉力为：
满足要求
3、小楞计算
强度验算
简化为受集中荷载：；
弯矩为：；
；
抗弯强度满足要求。
刚度验算
简化为受集中荷载：；
挠度为：；
刚度满足要求。
4、大楞计算
强度验算（简化为受集中荷载）
；
。
弯矩为：
；
抗弯强度满足要求。
刚度验算
挠度为：；
刚度满足要求。
5、立杆计算
拉杆步距为，；

查得
轴力为：
所以满足要求。
6、扣件抗滑移验算
采用单扣件，不满足要求！
所以此梁采用双扣件，以增加其承载力，满足要求。

选择一般梁做模板承载力验算
此计算结果适用于≤300mm×600mm梁。
梁截面尺寸为300mm×600mm，立杆间距900mm，立杆纵距1000mm，作支模各部件承载力验算。
1.底模承载力验算
①.荷载计算
底模自重：
混凝土自重： ；
钢筋自重： ；
振捣混凝土荷载： ；
则：；
。
强度验算
按三等跨连续梁计算：，，。
最大弯矩为：；

抗弯强度满足要求。
刚度验算
刚度满足要求。
2、侧模计算
其荷载为：；
；
按取较小值，则故最大侧压力为；另取振捣时荷载为；
化为线荷载：；
。
强度验算
按三等跨连续梁计算：， 。
最大弯矩为：；
；
抗弯强度满足要求。
刚度验算
挠度为：
；
刚度满足要求。
3、小楞计算
强度验算
简化为受集中荷载：；
弯矩为：；
；
抗弯强度满足要求。
刚度验算
简化为受集中荷载：；
挠度为：；
刚度满足要求。
4、大楞计算
强度验算（简化为受集中荷载）
；
。
弯矩为：
；
抗弯强度满足要求。
刚度验算
挠度为：；
刚度满足要求。
5、立杆计算
拉杆步距为，；

查得
轴力为：
所以满足要求。
6、扣件抗滑移验算
采用单扣件，不满足要求！
所以采用双扣件，以提高立杆承载力，满足要求。

梁立杆平面布置图附后。
（三）、框架柱模板计算
选最大截面柱进行验算，截面尺寸。
1、模板构造
模板选用厚建筑红板，且模板中间设三根内楞，中间设二道对接螺栓， 采用M12普通螺栓，间距300，柱箍采用Ø48钢管柱箍，间距，柱底1.5m范围进行加密为250mm。取弹性模量；内塄采用50×70㎜方木；取浇筑速度。
如图：
2、荷载计算
；
；
取二者中的较小值，作为对模板的侧压力的标准值；并考虑倾倒砼时产生的水平荷载标准值，
化成线性均布荷载为：；
；
3、侧模计算
；
；
；
，
；
；
。
所以符合要求。
4、柱箍验算
选用Ø48钢管柱箍，其参数为：；
化成线性均布荷载为：；
。
按简支梁计算：

。
满足要求！
5、对拉螺栓计算
采用M12螺栓，净面积为76mm2，每根螺栓容许拉力为：12.9KN
一根螺栓所受拉力为： F=50.4×0.6×0.3=9.1KN<12.9KN
满足要求
选一般截面柱进行验算，截面尺寸。
1、模板构造
模板中间设一根内楞，柱箍采用Ø48钢管柱箍，间距，柱底1.5m范围间距250mm加密。取弹性模量；内塄采用50×70㎜方木；取浇筑速度。
如图：
2、荷载计算
；
；
取二者中的较小值，作为对模板的侧压力的标准值；并考虑倾倒砼时产生的水平荷载标准值，
化成线性均布荷载为：；
；
3、侧模计算
；
；
；
，
；
；
。
所以符合要求。
4、柱箍验算
选用Ø48钢管柱箍，其参数为：；
化成线性均布荷载为：；
。
按简支梁计算：

。
满足要求！
选圆柱进行验算，直径D=450mm。
1、模板构造
模板选用D450组合钢模，取惯性矩：I=267300mm4；截面抵抗矩W=1183mm3；高度为1.2M，取弹性模量E=2.06*105N/MM2；对拉螺栓采用M12普通螺栓；柱箍采用Ø48钢管柱箍，间距，柱底1.5m范围间距250mm加密。取弹性模量；取浇筑速度。如图：

2、荷载计算
；
；
取二者中的较小值，作为对模板的侧压力的标准值；并考虑倾倒砼时产生的水平荷载标准值，
化成线性均布荷载为：；
；
3、柱箍验算
选用Ø48钢管柱箍，其参数为：；
化成集中荷载为：；
。
按简支梁计算：

。
满足要求！
4、对拉螺栓计算
采用M12螺栓，净面积为76mm2，每根螺栓容许拉力为：12.9KN
一根螺栓所受拉力为： F=10.6/2=5.3KN<12.9KN
满足要求
为安全起见采用双螺帽。
（四）剪力墙模板计算
地下室剪力墙层高，墙厚250进行计算。
1、模板构造：
模板厚；内楞采用方木，水平间距；外楞采用Ø48钢楞，间距；对拉螺栓采用M12，加双螺帽，间距排列，用一级钢制作。此处浇注速度为，换算得。如如图：

2、荷载计算：
；
；
取二者中的较小值，作为对模板的侧压力的标准值；并考虑倾倒砼时产生的水平荷载标准值，则作用于模板的总荷载设计值为：。
3、侧模计算：
化成均布荷载为：

强度验算
截面抵抗矩：；
弯矩值：；
模板截面强度为：；
抗弯强度满足要求。
刚度验算
截面惯性矩：

刚度亦满足要求。
4、内楞计算
内楞采用方木；；；
化为均布荷载：;
;
强度验算：
弯矩：；
则抗弯强度：；
抗弯强度满足要求。
刚度验算
最大挠度：。
刚度亦满足要求。
5、对拉螺栓计算
M12螺栓净截面积为：；
所受轴力：；
则正应力为：；
抗拉螺栓满足要求。
并采用双螺帽，以增加其整体强度。
六、施工质量注意事项
1、模板每次周转使用时应刷砼隔离剂。
2、模板周转使用一段时间后应进行分类处理，好的可继续使用，对于已破损的模板未经修好不得使用。
3、包模板时应严格按照施工墨线进行包模，对柱模应在浇砼前复核其垂直度。
4、楼面模板平整度应满足规范要求，接缝严密模板面垃圾应及时清理。
5、局部模板镶头部位应严格控制质量，避免脱落、变形。
6、楼板模板及剪力墙壁板的内外楞布置应符合设计要求。梁底小横杆及立撑间距亦应严格按照设计要求布置。
7、根据模板的高度，适当设置对穿螺栓，以防弹模。在地下室外壁板中对穿螺栓应设有止水片。
8、不得用有弯曲和破损的钢管作为承重横杆和立杆。
9、承重立杆间应设置二至三道纵横向连系杆件，其中最底下那道距楼地面应有1.8m的高度，此外还应在立杆间适当增设剪力撑，增强承重杆件的整体空间刚度。
10、放梁底及搭板底承重架时应严格控制其标高，施工人员应不时的对梁底位置及标高进行复核。
11、对安装梁板跨度大于4米以上的要起拱，起拱高度宜控制在2‰左右。
12、模板安装完毕后，应仔细检查扣件、螺栓是否紧固。
13、在浇筑砼时应有专人值架、检查，对模板杆件、螺栓的松动、变形及时进行修正。
14、模板安装允许偏差

项次
项 目
允许偏差（mm）
检验方法
1
轴线位置
5
用经纬仪复测
2
底模上表面标高
±5
用水准仪复测
3
基础截面内部尺寸
±10
用尺检查
4
柱、墙梁截面内部尺寸
+4～-5
用尺检查
5
层高垂直（≤5m）
6
用尺和线锤检查
6
相邻两板表面高低差
2
用水准仪复测
7
表面平整
5
用2m直尺和楔形宽尺检查

15、预埋件和预留孔洞的允许偏差
项 目
允许偏差（mm）
预埋钢板中心线位置
预埋管、预留孔中心线位置
3
3
预埋螺栓
中心线位置
外露长度
2
+10
预留洞
中心线位置
截面内部尺寸
10
+10

七、施工安全注意事项
1、进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢。
2、经医生检查认为不适宜高空作业的人员，不得进行高空作业。
3、工作前应先检查使用的工具是否牢固，板手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。
4、安装与拆除5m以上的模板，应搭脚手架，并设防护栏杆，防止上下在同一垂直面操作。
5、高空复杂结构模板的安装与拆除，事先应有切实的安全措施。
6、遇六级以上的大风时，应暂停室外的高空作业，雪霜雨后应先清扫施工现场，略干不滑时再进行工作。
7、二人抬运模板时要互相配合，协同工作。传递模板、工具应用运输工具或绳子系牢后升降，不得乱抛。模板装拆时，上下应有人接应。模板及配件应随装拆随运送，严禁从高处掷下，高空拆模时，应有专人指挥。并在下面标出工作区，用绳子和红白旗加以围栏，暂停人员过往。
8、不得在脚手架上堆入大批模板等材料。
9、支撑、牵杠等不得搭在门窗框和脚手架上。通路中间的斜撑、拉杆等应设在1.8m高以上。
10、支模过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。
11、模板上有预留洞者，应在安装后将洞口盖好，混凝土板上的预留洞，应在模板拆除后即将洞口盖好。
12、拆除模板一般用长撬棒，人不许站在正在拆除的模板上，在拆除楼板模板时，要注意整块模板掉下。
13、在组合钢模板上架设的电线和使用电动工具，应用36V低压电源或采取其他有效的安全措施。
14、装、拆模板时禁止使用木料作立人板。
15、高空作业要搭设脚手架或操作台，上下要使用梯子，不许站在墙上或梁上工作；不准站在大梁底模上行走。操作人员严禁穿硬底鞋及高跟鞋作业。
16、向坑内运输模板、夹具时，应从坡道上运输，不许站在墙上工作，不准乱丢。
17、封柱子模板时，不准从顶部往下套。
18、拆除模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作；操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。
19、拆模必须一次性拆清，不得留下无撑模板。拆下的模板要及时清理，堆放整齐。
20、只有当梁，板砼强度达到设计要求（如下表）时才能拆模。
结构类型
结构跨度
按设计的砼强度标准值的百分率计(%)
板
≤2
50
>2, ≤8
75
>3
100
梁
≤8
75
>8
100
悬臂构件

100
