楼梯栏杆施工方案1.doc

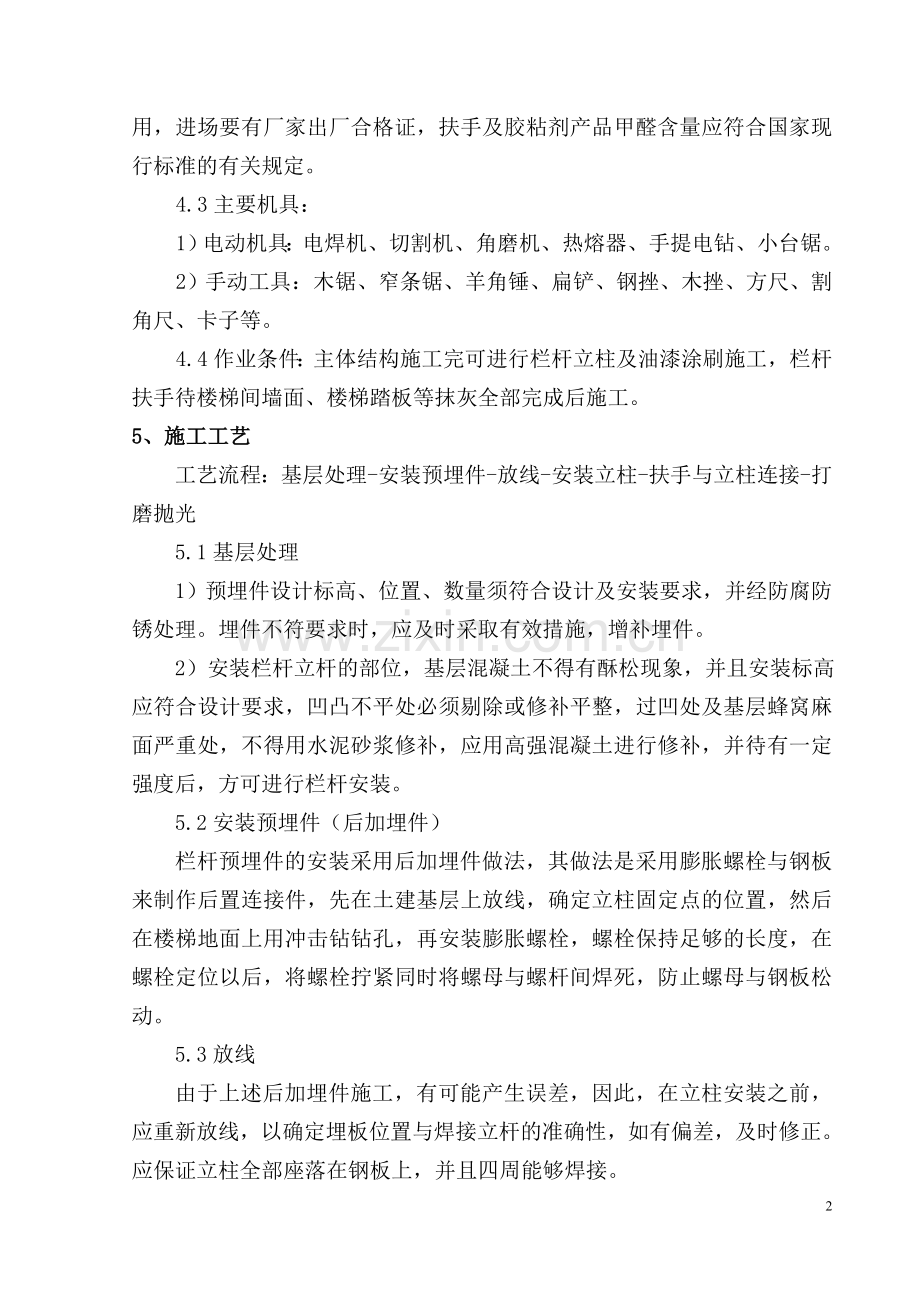

1、工程概况1.1工程概况工程名称49#、50#、51#建设地点建设单位施工单位监督单位 建设工程质量监督站监理单位 公司建筑概况：建筑总面积 m2，建筑总高度 m。2、编制依据2.1施工图纸工程施工图纸内容 图纸名称图纸内容设计单位建施图纸 2.2主要规范、规程主要规范、规程 序号名称编号1住宅装饰装修工程施工规范GB50327-20012建筑装饰装修工程质量验收规范GB50210-20013建筑标准设计图集新02J64建筑装饰装修工程施工工艺标准3、设计要求3.1根据建筑总说明：室内楼梯钢栏杆、扶手、选用新02J6图集做法，扶手高度900mm，水平段栏杆高度为1100mm，栏杆间距110mm。3.2材料：楼梯扶手为成品塑料扶手，栏杆为12方钢,栏杆上端通长扁钢303mm，预埋件为膨胀螺栓。4、施工准备4.1技术准备：熟悉施工图纸、施工规范、图集等要求。4.2材料要求：成品塑料扶手断面形式、规格尺寸及色彩按设计要求选用，进场要有厂家出厂合格证，扶手及胶粘剂产品甲醛含量应符合国家现行标准的有关规定。4.3主要机具：1）电动机具：电焊机、切割机、角磨机、热熔器、手提电钻、小台锯。2）手动工具：木锯、窄条锯、羊角锤、扁铲、钢挫、木挫、方尺、割角尺、卡子等。4.4作业条件：主体结构施工完可进行栏杆立柱及油漆涂刷施工，栏杆扶手待楼梯间墙面、楼梯踏板等抹灰全部完成后施工。5、施工工艺工艺流程：基层处理-安装预埋件-放线-安装立柱-扶手与立柱连接-打磨抛光 5.1基层处理1）预埋件设计标高、位置、数量须符合设计及安装要求，并经防腐防锈处理。埋件不符要求时，应及时采取有效措施，增补埋件。 2）安装栏杆立杆的部位，基层混凝土不得有酥松现象，并且安装标高应符合设计要求，凹凸不平处必须剔除或修补平整，过凹处及基层蜂窝麻面严重处，不得用水泥砂浆修补，应用高强混凝土进行修补，并待有一定强度后，方可进行栏杆安装。 5.2安装预埋件（后加埋件） 栏杆预埋件的安装采用后加埋件做法，其做法是采用膨胀螺栓与钢板来制作后置连接件，先在土建基层上放线，确定立柱固定点的位置，然后在楼梯地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。5.3放线 由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。应保证立柱全部座落在钢板上，并且四周能够焊接。 5.4安装立柱 栏杆安装应按要求及施工墨线从起步处向上的顺序进行。焊接立柱时，需双人配合，一个扶住立柱使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并应符合焊接规范。安装后的钢筋立柱高度为860mm高，保证踏步饰面及楼梯扶手安装完后高度为900mm（扶手断面高度75mm，楼梯踏步饰面35mm）。 5.5扶手扁钢与立柱连接 栏杆上端焊接通长扁钢303mm。由于扁钢较软，所以先将扁钢用铅丝固定在钢管上，然后将固定后的扁钢两端高度调整为860mm后与立柱焊接，接着焊接剩余的立柱。焊接前，必须将沿焊缝每边3050mm范围内的油污、毛刺、锈斑等清除干净。 5.6打磨 全部焊接好后，用手提砂轮打磨机将焊缝打平砂光。 5.7栏杆刷油漆基层处理涂防锈漆刷第一遍油漆刷第二遍油漆1）将钢筋表面的污垢、锈蚀或氧化皮彻底清除，满刷防锈漆12道。2）刷油漆要厚薄均匀，不出现流淌，不显刷痕，色泽一致，如有问题及时修整。 5.8塑料扶手安装 1）找位与划线：按设计要求及选配的塑料扶手料，核对扶手支承的固定件、坡度、尺寸规格、转角形状找位、划线确定每段转角折线点，直线段扶手长度。2）弯头配制：一般塑料扶手，用扶手料割角配制。3）连接预装：安装塑料扶手，应由每跑楼梯扶手栏杆的上端，设扁钢，将扶手料固定槽插入支承件上，从上向下穿入，即可使扶手槽紧握扁钢。直线段与上下折弯线位置重合，拼合割制拆弯料相接。4）固定：塑料扶手主要靠扶手料槽插入支承扁钢件用自攻丝抱紧固定，也可用乳胶与扶手直线段粘接。5）整修：粘结硬化后，折弯处用木锉锉手磨光，整修平顺。 5.8质量标准 （1）主控项目 1）栏杆、扶手制作与安装所使用材料的品种、材质、规格、数量和塑料的燃烧性能等级应符合设计要求。 检验方法：观察；检查产品合格证、性能检测报告、进场检验记录。 2）栏杆、扶手的造型、尺寸及安装位置应符合设计要求。 检验方法：观察；尺量检查；检查进场检验记录。 3）栏杆、扶手预埋件的数量、规格、位置及连接节点应符合设计要求。 检验方法：检查隐蔽工程检查记录。 4）栏杆高度、栏杆间距、安装位置必须符合设计要求。栏杆、扶手安装必须牢固。 检验方法：观察；尺量检查；手扳检查。（2）一般项目1）护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲和损坏。 检验方法：观察。 2）栏杆安装应排列均匀、整齐，与楼梯坡度一致。检验方法：观察。 3）栏杆的埋件应按照设计要求设置，并应安装牢固，无松动。 检验方法：观察。 4）塑料扶手应无劈裂。塑料扶手选型应与支承件相符，材质形状、尺寸应符合设计要求。检验方法：观察。5）安装：位置正确，割角线准确、整齐，接缝严密、坡度一致，粘结牢固、通顺，出墙尺寸一致。检验方法：观察。6）栏杆、扶手安装的允许偏差和检验方法应符合建筑装饰装修工程质量验收规范表12.5.9的规定 栏杆垂直度：3mm，吊线、尺量检查 栏杆间距：3mm，用尺量检查 扶手直顺度：4mm，拉通线、尺量检查 扶手高度差：3mm，用尺量检查6、质量要求：6.1栏杆垂直杆件与预埋件连接应牢固、垂直，如焊接，表面应打磨抛光。6.2扶手与垂直杆件连接牢固，紧固件不得外漏。6.3楼梯栏杆高度及间距必须符合设计要求。6.4扶手安装完后，要对扶手表面进行保护。当扶手较长时，要考虑扶手的侧向弯曲，在适当的部位加设临时立柱，缩短其长度，减少变形。6.5施工过程中不得擅自修改设计，不得偷工减料。6.6楼梯栏杆及扶手安装工程由项目工程师全面负责，工长对施工班组进行技术交底，并全程检查监督施工过程，保证施工质量。7、成品保护7.1 安装扶手时，应保护楼梯栏杆、楼梯踏步和操作范围内己施工完的项目。7.2塑料扶手安装后应向甲方申请及时验收。8、应注意的质量问题8.1 粘接对缝不严或开裂：扶手进场后，应存放在库内保持通风干燥，严禁在受潮情况下安装。8.2 接槎不平：栏杆扁钢不平正，影响扶手接槎的平顺质量。8.3 颜色不均匀：主要是选料不当所致。9、安全措施9.1安装时应注意下面楼层的人员，防止坠物砸伤下面的作业人员。9.2施焊时不要把枪口对着人，移动焊枪时应熄火后移动。 9.3使用电焊机用电由专业临时电工负责，严禁私自乱接电线，夜间加班必须有充分的照明。目 录1、工程概况12、编制依据13、设计要求14、施工准备15、施工工艺2 6、质量要求57、成品保护58、应注意的质量问题59、安全措施56
