河南主线高架桥桥面系及附属工程施工方案附图表.docx

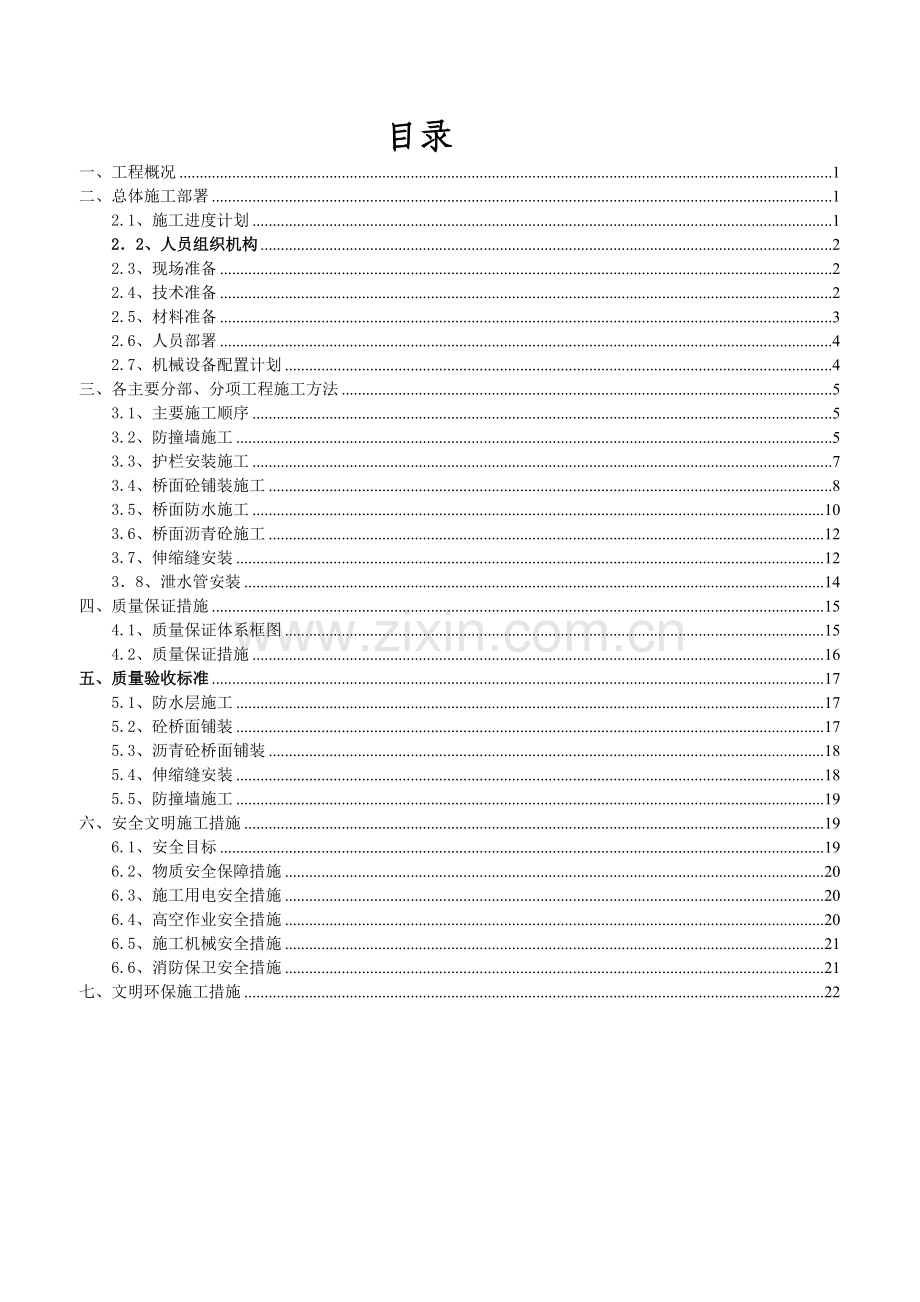

目录
一、工程概况 1
二、总体施工部署 1
2.1、施工进度计划 1
2．2、人员组织机构 2
2.3、现场准备 2
2.4、技术准备 2
2.5、材料准备 3
2.6、人员部署 4
2.7、机械设备配置计划 4
三、各主要分部、分项工程施工方法 5
3.1、主要施工顺序 5
3.2、防撞墙施工 5
3.3、护栏安装施工 7
3.4、桥面砼铺装施工 8
3.5、桥面防水施工 10
3.6、桥面沥青砼施工 12
3.7、伸缩缝安装 12
3．8、泄水管安装 14
四、质量保证措施 15
4.1、质量保证体系框图 15
4.2、质量保证措施 16
五、质量验收标准 17
5.1、防水层施工 17
5.2、砼桥面铺装 17
5.3、沥青砼桥面铺装 18
5.4、伸缩缝安装 18
5.5、防撞墙施工 19
六、安全文明施工措施 19
6.1、安全目标 19
6.2、物质安全保障措施 20
6.3、施工用电安全措施 20
6.4、高空作业安全措施 20
6.5、施工机械安全措施 21
6.6、消防保卫安全措施 21
七、文明环保施工措施 22

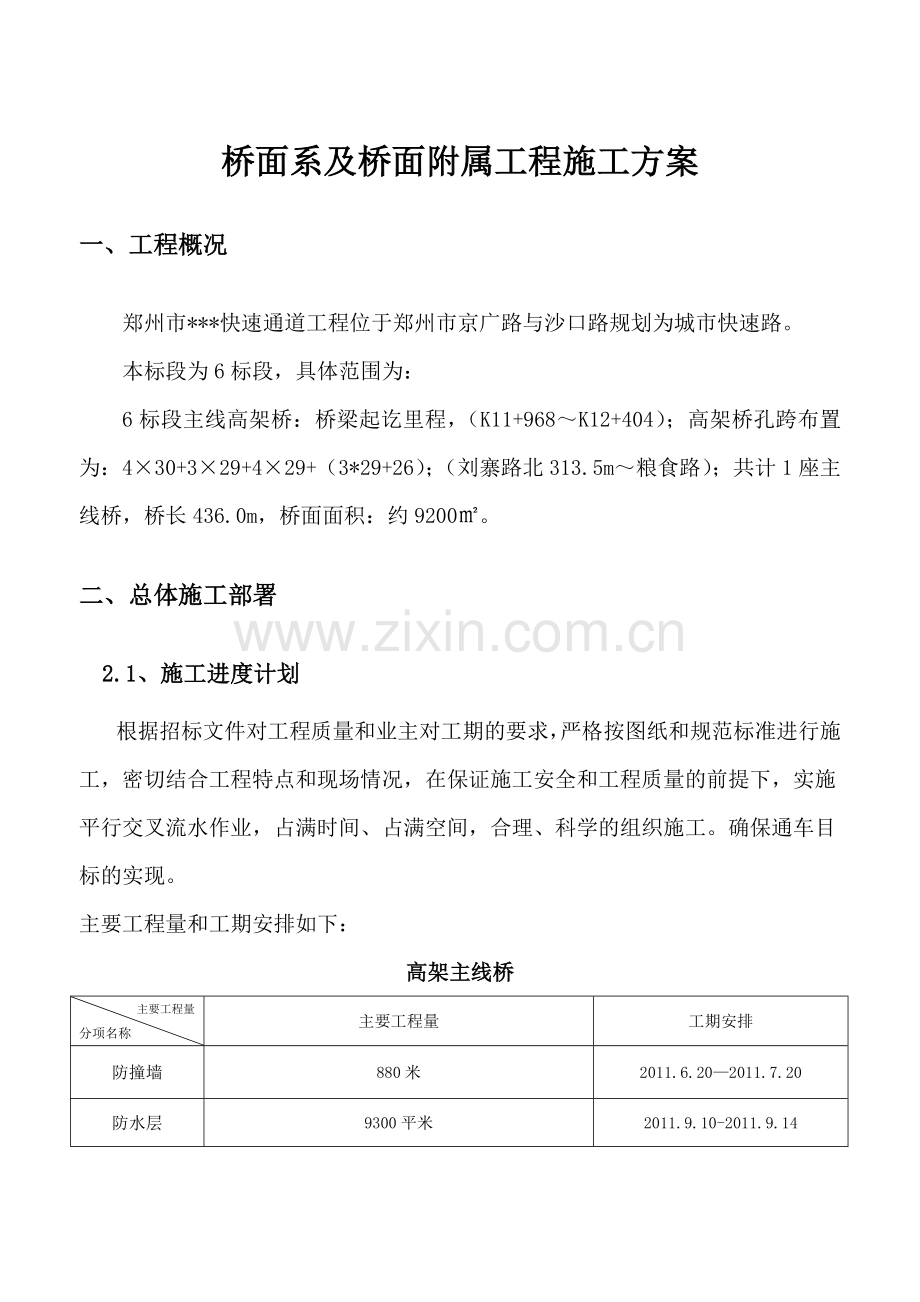

桥面系及桥面附属工程施工方案
一、工程概况
郑州市***快速通道工程位于郑州市京广路与沙口路规划为城市快速路。
本标段为6标段，具体范围为：
6标段主线高架桥：桥梁起讫里程，（K11+968～K12+404）；高架桥孔跨布置为：4×30+3×29+4×29+（3*29+26）；（刘寨路北313.5m～粮食路）；共计1座主线桥，桥长436.0m，桥面面积：约9200㎡。
二、总体施工部署
2.1、施工进度计划
根据招标文件对工程质量和业主对工期的要求，严格按图纸和规范标准进行施工，密切结合工程特点和现场情况，在保证施工安全和工程质量的前提下，实施平行交叉流水作业，占满时间、占满空间，合理、科学的组织施工。确保通车目标的实现。
主要工程量和工期安排如下：
高架主线桥
主要工程量
分项名称
主要工程量
工期安排
防撞墙
880米
2011.6.20—2011.7.20
防水层
9300平米
2011.9.10-2011.9.14
桥面砼铺装
9300平米
2011.7.10-2011.8.10
沥青铺装
9300平米
2011.9.15-2011.9.25
伸缩缝
90米
2011.9.26-2011.10.20
泄水管
850米
2011.10.21-2011.11.10
2．2、人员组织机构
为保证桥面附属工程施工质量和进度，我项目部成立了施工领导组，人员组成如下：
组织结构图：
项目经理

技术负责人
项目副经理

资
料
部
综
合
部
材
料
部
安
全
部
工
程
部

各个施工班组

2.3、现场准备
桥面系及附属工程施工前先对桥面及现场进行清理，方便机械及材料进场；施工现场配备水车，保证现场施工用水。
2.4、技术准备
熟悉设计图纸和主要施工方法、要求及措施、做到心中有数。提前做好各种试验准备工作，严格按设计要求进行结构位置放线，做好结构物的高程测量工作，控制好箱梁顶面和混凝土桥面铺装顶面高程。对一线施工工人进行技术、安全交底，做好技术交底工作。
2.5、材料准备
2.5.1钢筋、混凝土
钢筋进场后按不同种类、等级、牌号、规格及生产厂家分批验收、分别堆放，不得混杂，且立标牌以示识别，及时按要求进行取样检验，经检验，钢筋质量符合设计及规范要求后方可用于工程施工。
钢筋的堆放应做好以下防护措施：
① 钢筋堆放场地应先进行硬化并在钢筋材料底部搭设平台，高度不小于20cm，避免钢筋与地面接触造成污染和锈蚀；
② 在钢筋堆放场地四周做好排水系统等防雨措施，在雨天采用塑料布或彩条不进行覆盖，避免遭受雨淋；
③ 要求钢筋用于本工程时，钢筋应无有害的锈蚀、松散的锈皮、油漆（脂）或其他杂物。
在钢筋进场后，要求提供附有生产厂家对该批钢筋生产的合格证书，标示批号和出厂检验的有关力学性能试验资料。进场的每一批钢筋，均按JTJ055-83《公路工程金属试验规程》进行取样试验，试验不合格的不得用于本工程。
桥面系及桥面附属工程所选用的施工材料事先由技术、试验和材料人员与材料供应厂家进行联系、沟通。提前做好材料检验和配合比设计验证工作，保证混凝土的品质和供应。
2.6、人员部署
选择专业施工队，配备充足的钢筋工、焊工、模板工等工种。对操作工人进行技术、安全交底培训。
序 号
工 种
计划施工人数
备注
1
电焊工
4

2
砼工
10

3
振捣工
10

4
钢筋工
25

5
模板工
10

6
力工
15

2.7、机械设备配置计划
项次
名 称
规格
型号
单位
数量
备 注
1
轮胎吊
8t
台
2
模板安装、防撞墙砼浇注等
2
装载机
ZLM50－3
台
1
材料转运等
3
泵车

台
1
铺装砼浇注
4
砼罐车
10m3
辆
8
砼运输
5
振捣抹面设备

台
4
砼振捣
6
电焊机
AD-23
台
4
模板加固、钢筋加工等
7
发电机
FD-F-45
台
1
施工现场备用
8
钢筋切割机
QWA-30
台
2
钢筋加工
9
钢筋弯曲机
QFS-Q23
台
2
钢筋加工
10
全站仪

台
1
测量控制
11
摊铺机

台
3
沥青砼桥面铺装
12
双钢轮压路机
12T
台
4
沥青砼桥面铺装
13
水准仪
DS-3
台
1
测量控制
14
小型压路机

台
2
沥青砼桥面铺装
15
沥青洒布机

台
1
沥青砼桥面铺装
16
自卸车
15吨
辆
15
桥面铺装、防撞墙
以上为施工人员及机械的计划，实际施工时根据现场具体情况和进度安排适当进行调整。
三、各主要分部、分项工程施工方法
3.1、主要施工顺序
箱梁顶面清理→桥梁两侧防撞墙施工（注意预埋件的预理和泄水件的安装）→防撞护栏安装→钢筋砼桥面铺装→桥面防水→沥青砼桥面铺装→伸缩缝安装。
桥面铺装及防墙墙的施工采用分段流水作业，即一联箱梁张拉及封锚完成后，具备防墙墙施工条件时，及时进行防撞墙及桥面铺装的施工。防撞墙施工一定长度后，具备桥面铺装的施工条件时，及时进行桥面铺装的施工。各工序间要合理、科学、紧凑的进行流水作业，以确保工期目标的实现。
3.2、防撞墙施工
防撞墙需预留泄水槽口，施工时必须加强防撞墙排水管定位措施，以防施工时移位。
1）、防撞墙模板安装
本桥外露砼均要求按照清水砼施工标准进行施工，必须严格控制清水砼外观质量。
墙模板采用定型钢模，在钢模进场后，必须对钢模进行试拼装，对其几何尺寸、表面平整度、拼接接缝的平整严密进行验收，对变形的地方及时修整合格后方可使用。对定型钢模修整完成后，再对模板表面进行打磨除锈，涂刷脱模剂（食用油）。模板安装时要支撑牢固，保持线型顺直，表面平整光滑，顶面和顺，标高正确。
防撞墙模板安装工艺流程：
钢筋及预埋件验收合格→模板打磨及刷油→安装防撞墙内模→固定内模→安装外模→固定外模→调整模板位置及线形→验收
2）、钢筋的加工及安装
钢筋在加工场加工，现场绑扎成型，预埋钢筋在箱梁浇注前安放。钢筋加工前，对表面油渍、锈迹要清除干净，加工完后的钢筋不能直接置放于地上，并准备苫布、塑料布等防水材料。加工后的钢筋按设计图纸编号分类存放，钢筋场设置标牌进行标示。
防撞墙内的受力钢筋必须与梁体内的预埋筋焊接，焊接长度要满足规范要求，单面焊焊缝长度不得小于10d，双面焊焊缝长度不得小于5d。焊接时边焊边敲打药皮，使焊接后的焊缝成鱼鳞状，不咬边，不夹渣，无气泡。
防撞墙需预埋照明管道和灯座及预留泄水槽口，施工时必须加强防撞墙中照明管道和灯座及排水管定位措施，以防施工时移位。
桥面伸缩缝位置防撞墙需预留槽口。
防撞墙以每联为单位，每隔8~10米设置一道伸缩缝，伸缩缝采用模板分隔留缝。
3）、防撞墙混凝土浇筑
混凝土浇筑采用吊车浇筑。严格控制混凝土坍落度，混凝土配合比要和施工季节相适应。
振捣时坚持“快插慢拔”的振捣原则，振捣时按照一定顺序有规律的逐点振捣，振动器插入点在模板的中央部位，纵向间距保持在40cm左右。振动器在一个部位振动完毕后须缓慢、匀速地提升，不应过快，以防振动中心产生定隙或不均匀，排气不理想。避免在振捣时振动器碰撞模板与钢筋，振捣过程中，振动器要插入下层混凝土10cm以上。振动完成表现为混凝土不再有显著的下沉，不再出现明显的气泡，混凝土表面均匀。振动过程严禁振动器碰撞模板、钢筋，及时检查，如有变形和松动应及时纠正。在收面前用铁抹子来回插模板顶部位置的混凝土，直到无气泡排出。收面时压面不少于3遍，压实压光。大风天气浇筑混凝土时，表层混凝土干的比较快，采用塑料薄膜覆盖。
防撞墙外侧断面尺寸较小部位，可采用直径3厘米左右的细振捣棒进行振捣，必要时辅以人工用钢筋扦插振捣，确保混凝土密实。
在浇注至模板顶部时进行护栏预埋件安装，护栏预埋件按照间距2米设置。
混凝土初凝后浇水养护，混凝土拆模时间控制在24小时左右，拆模后采用湿润的土工布覆盖，使混凝土充分进行水化反应，混凝土表面要始终保持湿润，养护时间不少于7天。
4）其它需注意的事项
本工程照明等预埋件设在防墙内，施工时注间与相关部门协调、配合，做好各种预埋件的安装工作，不要遗漏。
3.3、护栏安装施工
3.3.1工艺流程
安装预埋件---测量放线---安装立柱---安装扶手---打磨抛光
3.3.2、安装预埋件
　　栏杆预埋件的安装是在防撞墙施工时同时进行的，防撞墙砼浇筑至顶面时将预埋件按照图纸要求安装在砼表面，并复核预埋件位置及标高。
  3.3.3、放线
　　预埋件安装，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定预埋板位置与焊接立杆的准确性，如有偏差，及时修正。应保证不锈钢立柱全部座落在钢板上，并且能够焊接。
  3.3.4、安装立柱
　　焊接立柱时，需双人配合，一个扶住立柱使其保持垂直，在焊接时不能晃动，另一人施焊，并应符合焊接规范。
  3.3.5、扶手与立柱连接
　扶手安装，需与立柱同时安装，先将立柱板穿于扶手钢管上，然后间隔固定焊接立柱钢板，待固定好后，再进行其余立柱钢板的焊接工作。相邻扶手安装对接应准确，接缝严密。相邻钢管对接好后，将接缝用不锈钢焊条进行焊接。焊接前，必须将沿焊缝每边30～50mm范围内的油污、毛刺、锈斑等清除干净。
　 3.3.6、打磨抛光
　　全部焊接好后，用手提砂轮机将焊缝打平砂光，直到不显焊缝。抛光时采用绒布砂轮或毛毡进行抛光，同时采用相应的抛光膏，直到与相邻的母材基本一致，不显焊缝为止。
3.4、桥面砼铺装施工
3.4.1、施工准备
桥面铺装施工前，由测量人员按每10米一个断面，每断面不少于4点对箱梁梁顶面进行高程测量，箱梁顶面高程经检查、验收，满足质量评定要求，并经向监理工程师报验合格后方可进行混凝土桥面铺装的施工。
为保证箱梁和桥面铺装之间的连接质量，混凝土桥面铺装施工前先将桥面清理干净，采用空压机将桥梁表面的杂质清扫干净，并用水彻底将桥面杂物冲洗干净。对砼高低不平处，特别是高于箱梁顶面设计高程的部位，要进行局部凿除，以保证混凝土铺装层的厚度。对箱梁顶面过于光滑、粗糙度达不到要求的部位，要进行凿毛，以保证混凝土结合层间的连接密实，不空鼓。
3.4.2、钢筋网安装及绑扎
钢筋网沿全桥铺设，钢筋网采用CRB冷轧带肋钢筋D10，选择资质合格的厂家购买。
根据规范要求，桥面铺装混凝土钢筋网片的搭接可采用焊接与绑扎连接。本工程采用CRB冷轧带肋钢筋，当采用焊接时其搭接长度不应小于10d，采用绑扎法时不应小于35d。
钢筋网安装关键是确保混凝土保护层厚度，施工中采用水泥垫块控制保护层厚度，在主梁顶预埋Φ12钢筋并用Φ14钢筋将其焊接起来，控制顶面标高。预埋钢筋露出梁顶至少10cm，待标高测量完毕再截除多余钢筋进行焊接。施工过程中操作人员严禁踩踏桥面钢筋网，在钢筋网片中布置钢垫片，上铺木跳板，操作人员在木板上施工。
3.4.3、桥面铺装混凝土施工和高程控制方法
桥面铺装混凝土采用全幅浇注。
在桥面铺装混凝土纵向每隔不大于4米设一道Φ14钢筋控制标高，每道钢筋在纵向范围内每1.5-2米设标高控制点，标高控制点与纵向钢筋焊接，焊接后的纵向钢筋通长为标准标高。
3.4.4、混凝土浇筑
混凝土浇筑。铺设钢筋网片时，要保证网片的保护层厚度、位置满足设计要求，控制保护层的垫块采用水泥砂浆垫块。混凝土浇筑前适时对即将进行混凝土施工的桥面洒水，充分湿润，并且保证桥面没有积水。高温季节施工时宜在白天温度相对较低时段进行施工，以避免现场坍落度损失太大影响桥面铺装层的质量。
桥面铺装混凝土经泵车泵送运至桥面，人工基本摊铺均匀，施工过程中严格控制混凝土的坍落度。浇筑过程中采用平板振动器进行振捣，并用用滚杠沿标准钢筋来回滚动、并辅以铝合金刮杆找平，边整平边振捣。直至混凝土不再下沉，表面无明显气泡冒出、平坦、泛浆，且高程与标准钢筋齐平为止。上缘钢筋保护层厚度为20mm。混凝土表面采用木抹和电抹整平，然后进行扫毛处理，扫毛方向垂直于行车道方向。铺装混凝土浇注、成活完成后，应注意观察，如混凝土表面有裂纹产生，可在混凝土初凝后、终凝前适时采取二次抹压的方法消除裂纹。
3.4.5、混凝土养生
混凝土浇注完成，应在初凝或收浆后及时用土工布或塑料布覆盖并适时洒水养护，根据天气情况决定洒水次数，养护期内铺装层混凝土表面应始终保持湿润，防止混凝土出现裂纹，养护期不少于7天。
3.5、桥面防水施工
根据设计要求，桥面防水采用硅基有机硅路桥专用防水涂料。
桥面防水层应覆盖整个混凝土桥面，桥面防水层施工必须采用机械喷涂方法，防水涂层厚度为2mm。
在经受沥青混凝土层摊铺温度约160℃左右，不影响其长期耐久使用性能。防水涂层与其上部沥青混凝土铺装层有相融性，两者之间的粘结力不低于沥青混凝土铺装层于混凝土桥面板之间的粘结力，且能有效地避免车辆制动产生的涌动而引起的铺装开裂。
防水层对混凝土桥面板亦应具有良好的粘结性，以保证沥青铺装层粘结力的需要，并在粗糙桥面板上具有良好的密贴性。防水层粘结后不得夹有空气层或空鼓现象。
3.5.1、基面清理
防水涂料喷涂前应对混凝土基面进行有效的清理，良好的基面清理工艺可以彻底清除桥面浮浆、暴露细微龟裂纹并均匀增加基面粗糙度，并能显著提升铺装层上下层见粘结及抗剪强度。
3.5.2、表面缺陷修复
暴露出来的如混凝土在浇注及硬化过程中产生的收缩裂纹、孔洞及凹凸不平等缺陷，对于可能影响桥面板质量的缺陷，采用灌注、压注、找平等方法进行修复处理，消除隐患。修复材料根据缺陷的实际情况可选用专用的混凝土修复材料。对于出现的局部裂缝采用环氧砂浆处理。
3.5.3后续施工
根据设计和施工需要，进行防水粘结层的施工。后续施工应在其后后尽快进行，以免处理后的表面被再次污染。
3.5.4、喷洒防水涂料
1）、桥面防水涂料施工采用国内先进型专业防水涂料喷涂设备，并且雾化程度高，喷涂面须均匀。
2）、防水层应做二遍喷涂，这样能够很好地保证防水涂膜均匀、平整、无夹层现象。
3）、底涂（第一遍）。桥面清理干净干净后喷涂第一遍涂料，以保证涂料能渗入混凝土基面毛细孔，使其具有足够大强度的粘结力。
4）、喷涂第二遍涂料，要待底涂实干（约4小时）后，才能喷涂第二遍涂料，以防止起鼓。喷涂必须均匀，在桥面不能有涂料堆积现象，也不能漏喷。喷涂时要配合人工共同进行。
5）、喷涂施工时要注意防止污染，防撞墙处要有挡板遮挡。防水层必须涂刷防撞墙与桥面接触里面处向上5cm，以保证因桥面板与防撞墙两次浇注而形成接缝渗漏。同时检查桥面防水涂料，发现个别不均匀或被破坏地方，及时修补。
3.6、桥面沥青砼施工
桥面铺装沥青混凝土厚度9厘米，分两层，下层采用中粒式沥青混凝土AC-20，厚度5厘米，上层采用细粒式沥青混凝土AC-13厚度4厘米。
桥面沥青混凝土采用机械摊铺，单幅桥面摊铺时应全幅摊铺，纵向不留冷施工缝，两个相邻桥梁伸缩装置之间的沥青混凝土横向亦不应有施工缝。
具体沥青混凝土施工要求见沥青混凝土施工方案。
3.7、伸缩缝安装
本工程伸缩缝采用型钢伸缩缝。本桥共计5条伸缩缝，其中一条为80型，其余为160型。
为保证路面平整度，伸缩缝安装采用逆作法，即先进行桥面沥青混凝土摊铺，待桥面沥青混施工完成后，再在相应位置对路面进行切割，然后进行伸缩缝安装，以保证伸缩缝高程、平整度与路面一致。
安装时将构件固定在定位角铁上，以保证安装精度，防止伸缩缝产生不平、扭曲及其它变形，并严格按照图纸说明控制好间隙。为保证混凝土的振捣密实，可钻适量直径20mm的孔，以利空气的排出。
安装时按图纸位置放样，要用精度较高的钢尺放样。
钢筋绑扎应符合施工规范要求，混凝土为标号C50钢纤维砼，混凝土浇筑要振捣密实，不得有空洞蜂窝。
严格控制灌注标高，与桥面铺装连结要平顺。
要根据施工气温调整伸缩缝间距。型钢与预埋钢板、位移箱焊接采用双面焊，焊缝长度为全焊接。
气温与安装宽度对照表（80型、160型伸缩缝）
气温 ℃
18-25℃
间隙 mm
30-35mm

待伸缩装置两侧混凝土强度达到设计强度要求后，再开放交通。
用砂袋填充伸缩缝预留槽
铺筑桥面沥青混凝土铺装层
用切割机切除伸缩缝处桥面沥青混凝土铺装
清除桥面铺装及砂袋
清理预留槽并整理预埋钢筋
将伸缩装置整体放入预留槽内并用定位支架控制好标高
将锚固钢筋与梁体内的预埋钢筋牢固焊接在一起，并矫正
浇筑伸缩装置连接部分的混凝土

伸缩缝安装工艺流程
施工中应注意的问题
1）、安装面层钢板一般需焊接接长，焊接时按实际的锚栓孔位置及平面尺寸弹线定位，并用夹板固定，钢板焊接后将产生一定的变形，因此焊后需加以矫正。
2）、严格控制伸缩间隙，其伸缩间隙的定位装置一定要及时拆除，以保证伸缩装置因温度变化而自由伸缩，且要保证在最高温度时伸缩间隙不小于5mm。
3．8、泄水管安装
桥面排水系统要求能快速顺畅排除桥面的雨水，减少水流对行驶车辆的影响，排水施工要求外观简洁，桥面部分不影响行车。施工步骤如下：
1）、在箱梁施工时按设计要求预留泄水管安装孔，孔的尺寸要与落水管的尺寸一致，孔壁垂直。施工员要认真检查进水孔的尺寸，发现有不符合设计尺寸的尽快凿除修整。
2）、泄水管下料要准确，要保证弯头部分尺寸，避免弯头部分发生翘曲。
3）、进水口栅栏应比桥面铺装略低（低约1～2cm），以利桥面收水，下端按设计要求和地面排水接顺。
四、质量保证措施
公司总工程师
4.1、质量保证体系框图

项 目 经 理

技术负责人

质检部

施 工 工 区
材料供应材料员、试验员
施 工 工 区

施 工 队 质 量 员

供货单位质量员
施 工 队 质 量 员

工种班组长
工种班组长

4.2、质量保证措施
提高质量意识，认真学习有关质量标准和有关规范，确保工程质量100%合格。
建立以岗位责任制为核心的质量保证体系，严格按规范指导施工，实行一级对一级，一层对一层的管理责任制。设立专职质检工程师，由专业质检人员负责质量管理，每个人每道工序都要对质量认真负责，对任何不符合规范规定的部位，不论大小都不放过，把各项管理制度落实到实处。
施工前组织技术人员和有关人员针对工程的具体情况认真学习规范、验收标准，做到熟知规范、标准，按规范标准指导施工。认真熟悉图纸研究制定施工方案，做好书面交底。
严格执行“三检制度”，确保工程质量，工地配备专项质量检查员，严格把好每道工序的质量检查关。
隐蔽工程必须由施工员按时如实填写完隐蔽记录，由质检工程师检验后，向监理报验，合格签字后，方可隐蔽。
坚持“工前交待，工中检查，工后讲评”的“三工”制度。进场材料必须有准用证、合格证，对水泥、钢材进场后需复验合格后，方可使用。
认真做好施工测量，放线和验线工作，各轴线水平和竖向控制线的位置，标高必须准确无误。放线后要认真验线，测量，确保误差在规范之内方可施工。加强各工种之间的配合，派专人检查预留洞口、埋件位置，不准遗漏和偏位。
在施工中，坚决实行“全面质量管理”、“工作目标管理”、“质量监理制度”，成立QC小组，进行经常性的攻关活动。
以项目经理为核心组成由专职质检员、工长和一线管理人员组成的质量小组，对施工中的各个环节进行动态管理，层层把关，一抓到底。
混凝土工程应按规范留置试块，作为结构混凝土验收的原始依据。
精心组织混凝土施工，杜绝蜂窝、麻面、孔洞的发生，并正确处理混凝土缺陷。
钢筋的焊接应满足规规和设计要求。
模板工程应拼缝严密，几何尺寸准确无误，且模板内无木屑等杂物。
采用搅拌车运送的混凝土要及时测定坍落度，符合其配合比单、发料单，严禁向搅拌车内加水，混凝土超过初凝时间后，作废料处理。振捣时，除注意不得碰击波纹管外，对锚固板处混凝土尤需精心振捣。对梁面和箱内表面混凝土除用插入式振捣器外，辅以平板式振捣器振捣。
做好混凝土养护工作，并以混凝土强度和龄期双控条件确定张拉实施时间。
五、质量验收标准
5.1、防水层施工
砼桥面防水层施工允许偏差
项目
允许偏差
检验频率
检验方法
范围
点数
防水涂层
厚度
符合设计要求；设计未规定时±0.1
每200㎡
4
用测厚仪检测
粘结强度
不下于设计要求，且≥0.3（常温），≥0.2（气温≥35℃）
每200㎡
4
拉拔仪（拉拔速度：10㎜／min）
5.2、砼桥面铺装
水泥砼桥面铺装应符合下表规定：
项目
允许偏差
检验频率
检验方法
范围
点数
厚度
±5㎜
每20
延米
3
用水准仪对比浇筑前后标高
横坡
±0.15%
1
用水准仪测量一个断面
平整度
符合城市道路面层标准
按城市道路工程检测规定执行
抗滑构造深度
符合设计要求
每200m
3个
铺砂法

5.3、沥青砼桥面铺装
沥青砼桥面铺装应符合下表规定：
项目
允许偏差
检验频率
检验方法
范围
点数
厚度
±5㎜
每20
延米
3
用水准仪对比浇筑前后标高
横坡
±0.3%
1
用水准仪测量一个断面
平整度
符合城市道路面层标准
按城市道路工程检测规定执行
抗滑构造深度
符合设计要求
每200m
3个
铺砂法
5.4、伸缩缝安装
伸缩缝安装允许偏差应
项目
允许偏差
检验频率
检验方法
范围
点数
顺桥平整度
符合道路标准
每条缝
按道路检验标准检测
相邻板差
2
每车道1点
用钢板尺和塞尺量
缝宽
符合设计要求
用钢尺量，任意选点
与桥面高差
2
用钢板尺和塞尺量
长度
符合设计要求
2
用钢尺量
5.5、防撞墙施工
防撞墙允许偏差
项目
允许偏差
检验频率
检验方法
范围
点数
直顺度
5
每20m
1
用20m线和钢尺量
平面偏位
4
每20m
1
经纬仪放线，用钢尺量
预埋件位置
5
每件
1
经纬仪放线，用钢尺量
断面尺寸
±5
每20m
1
用钢尺量
相邻高差
3
抽查20%
1
用钢板尺和钢尺量
顶面高程
±10
每20m
1
用水准仪测量

六、安全文明施工措施
6.1、安全目标
坚持“安全第一，预防为主，综合治理”的方针，建立健全安全管理组织机构，完善安全生产保证体系，杜绝安全特别重大、重大、大事故，杜绝死亡事故，防止一般事故的发生。消灭一切责任事故，确保人民生命财产不受损害。创建安全生产标准工地。
为实现安全目标，本项目工程设立以项目经理为第一责任者的安全生产领导组，下设安全保卫部，安全保卫部设专职安全工程师；工程队设立以队长为首的安全生产组织，设兼职安全员，自上而下形成安全生产监督、保证体系，对施工生产实施全过程安全监控。
制定施工安全措施，提高和增强安全意识，经常对全员进行遵章守纪的安全教育，建立、完善各级安全生产责任制，明确各级管理人员的责权，抓好逐级负责制的落实。
根据确保安全生产的需要建立细腻完善的各种制度，包括：安全生产制度、安全教育制度、易燃易爆品管理制度、安全事故报告制度、班前安全讲话制度、临时设施检查验收制度、安全标志管理制度、安全生产管理制度、安全检查制度。
6.2、物质安全保障措施
1）、进场材料按施工计划进料，严格验收制度。
2）、材料在运输和使用过程中要正规操作，严禁抛掷挤轧导致管件变形。
3）、使用中对所用材料严格检查，发现不合格产品及时退货防止造成工程安全隐患。
6.3、施工用电安全措施
1）、严格遵守施工现场临时用电安全操作规程，有专业人员检查现场临电管理。
2）、现场2级线长度不超过30米，以便满足安全用电需要。
3）、专业电工每天24小时现场值班，及时检查临电安全，发现隐患及时整改。
4）、对施工人员进行安全用电教育，使用电动机械设备要配齐必要的安全防护用品。非电工不得私自检修拆装任何电器设备。
5）、对临电设施采取有效的防雨、防雷措施，防止发生漏电及人员伤亡事故。
6.4、高空作业安全措施
1）、对施工人员进行安全技术培训，施工中严禁违章指挥违章作业，坚持持证上岗。
2）、施工时必须遵守安全操作规程，有专人指挥，佩戴安全帽，安全带，穿防滑鞋。
3）、上下排架必须走安全梯或斜道，安全梯或斜道要与排架连接牢固。
4）、坚持安全交底制度，安全管理部门严格把关，及时检查验收。
5）、施工现场配备专职安全员值班，随时检查作业安全，发现违章及时纠正。
6）、遇6级（含）以上风力，高温，大雨等恶劣的天气，应停止墙施工作业。
7）、施工现场设置适量安全标语和安全警示标志牌，创造良好的安全氛围，促进安全生产。
6.5、施工机械安全措施
1）、进场施工机械操作人员，必须持证上岗进场前要进行安全技术培训。
2）、施工中严格遵守各项安全操作规程，严禁违章作业。
3）、对施工机械加强保养，定期检修，防止未经年审和带病施工机械进入现场使用。
4）、操作人员听从现场施工指挥人员指挥，搞好排架上下方和人机配合，防止机械伤人事件发生。
5）、吊车现场吊装作业注意风雨天气，遇6级（含）以上大风和雷雨天气严禁吊装作业，并采取有效的防风、防雷击措施，保障人员和设备安全。
6.6、消防保卫安全措施
1）、施工现场设置消防通道，并保持通道畅通。
2）、施工现场设不少于两处消防器材存放点，每处灭火器不少于6个，灭火器要保持良好状态。
3）、对易燃易爆物品加强管理，易燃物品有覆盖。易爆物品有保护设施。
4）、施工现场实行用火作业许可证制度，电气焊等用火作业必须经过安保部门批准方可作业。
5）、施工现场设置专职保卫人员，坚持每天24小时值班制度，每天夜间值班人员不少于2人。
6）、进入施工现场的车辆实行登记检查制度，特别是对运料的车辆必须检查核实。
7）、实行消防保卫工作责任制，加强防火防盗和防汛工作。确保施工现场生产安全。
七、文明环保施工措施
为实现我项目经理部“建设文明、环保工地”的目的，将采取如下措施。
文明施工措施
1）、施工区用围挡与非施工区分开。现场材料严格按照平面布置图分别标识整齐码放，不在施工区外堆料堆物。
2）、对影响社会交通及周围居民出行地段设专人疏导、设立显著的施工警示牌和宣传标语。
环境保护措施
加强环保教育，组织职工学习环保知识，加强环保意识，施工中尽量减少对周围绿化环境的影响和破坏。
采用定型钢模，从而减少模板支设和拆卸所产生的噪声。
