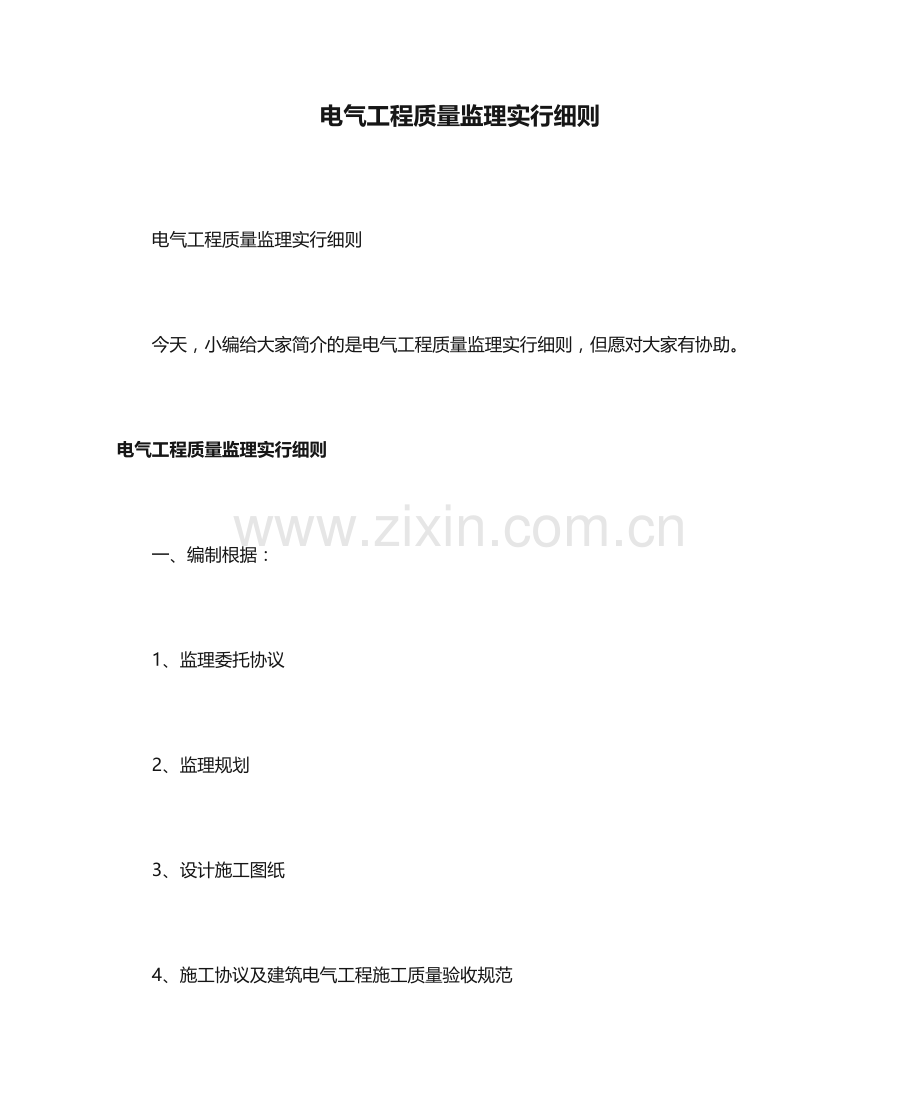

电气工程质量监理实行细则
电气工程质量监理实行细则
今天，小编给大家简介的是电气工程质量监理实行细则，但愿对大家有协助。
电气工程质量监理实行细则
一、编制根据：
1、监理委托协议
2、监理规划
3、设计施工图纸
4、施工协议及建筑电气工程施工质量验收规范

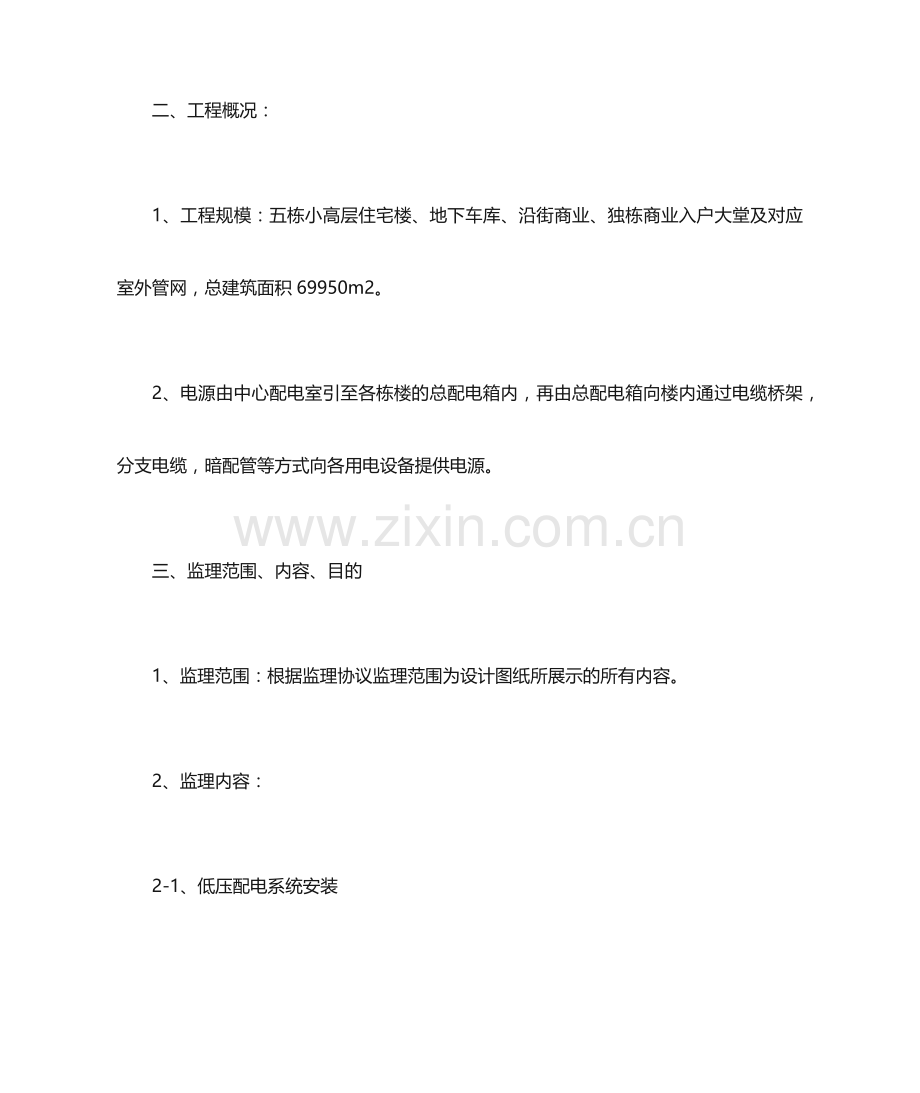

二、工程概况：
1、工程规模：五栋小高层住宅楼、地下车库、沿街商业、独栋商业入户大堂及对应室外管网，总建筑面积69950m2。
2、电源由中心配电室引至各栋楼的总配电箱内，再由总配电箱向楼内通过电缆桥架，分支电缆，暗配管等方式向各用电设备提供电源。
三、监理范围、内容、目的
1、监理范围：根据监理协议监理范围为设计图纸所展示的所有内容。
2、监理内容：
2-1、低压配电系统安装
2-2、电力照明系统安装
2-3、防雷、接地及安全系统安装
2-4、火灾自动报警及联动控制系统安装
2-5、有线电视系统安装
2-6、电话系统安装
2-7、综合布线系统安装
2-8、可视对讲系统安装
3、监理目的：
3-1、本工程质量到达合格产品
3-2、总投资控制在预算内
3-3、工程进度按工程协议工期交工
四、工程监理细则
1、工程事前控制
(1)施工单位项目经理的资质及资格审查;
(2)施工单位施工人员的上岗操作证的审查;
(3)审核施工图及参与图纸交底会，会同设计单位、施工单位的技术人员对有关专业图纸进行会审，就预算控制管线位置，设备安装位置及走向等与土建、给排水采暖专业图纸进行查对，及时发现问题，消除互相矛盾;
(4)施工现场的安全用电、方案和电气安装施工方案及工程技术交底;
(5)进场器材设备审核：根据本工程状况，需要审核的器材有：焊接钢管、镀锌扁钢、圆钢、KBG线管和PVC线管，导线线缆、高下压配电柜(箱)、开关、插座及照明器具等多种用电材料。审核包括：材料、设备的合格证及全套的技术资料和实物的外观审核;
(6)参与现场例会，提前强调施工技术、工艺要点，指出常见问题，防止导致返工。
2、工程质量事中控制
(1)根据质量控制点进行现场巡视及旁站检查;
(2)严格工序检查程序，对检查工程以施工图及规范原则为根据，细致的进行验收，对报验资料按规定规定严格审核;
(3)对测试项目：对绝缘电阻、接地电阻的测试，电气、动力、通信、火宅报警、可视、电梯的系统调试及运行等工程必须亲自参与，如实记录。对调试项目，规定施工单位报调试及试运行方案。
3、工程质量全面控制
(1)底板基础内接地网钢筋的焊接及防雷引下线钢筋的焊接
A位置对的无遗漏
B焊接符合规范规定，6D两面施焊
C防雷接地线，引下点无遗漏
(2)主干线钢管预埋
A材料合格，壁厚不小于2.5mm
B严禁对焊，必须套管焊接，焊缝严实
C管壁内外防腐
D预埋总进线管两端应做喇叭口
E预埋位置、高度精确
F跨接无遗漏
(3)配电线管预埋
A材料质量合格
B在梁上线管不可过于集中
C管口堵塞牢固、严密D入口的线管埋在墙中，相对精确且防止过短
E砼内的开关插座盒的位置精确，位于同一墙面高差0.5mm之内，标高只容许正误差，不容许负误差
F所有配线盒，拆模后及时清理，若出现问题，便于及早处理
G电视电话、信息面板与电源插座面板预埋盒间距不小于等于150mm
(4)配电箱检查合格
A配电箱检查合格
B位置对的、水平、垂直度符合规范规定(1.5mm)以内，安装深度应于墙面平齐
C线管入箱长度不小于5mm，排列整洁，一管一孔，管口加护套
D箱体外壳与护管做接地跨接
E箱体外壳应机械打孔，严禁电、气、焊开孔
F安装完毕，箱体缺口应修补完善，并补刷油漆
(5)管内穿线及导线连接
A导线合格
B内粉及地面施工做完后，方可穿线
C按相分色，相线为黄、绿、红(ABC)兰色或黑色为零线，黄绿双线为接地线
D穿线前管口必须加护口，管内严禁接头，箱(盒)内线长为1/2箱(盒)长度
E单元主干线不得断开，TT接地设在层箱内
F在总开关箱的上端，做反复接地，箱内接地线面积不得不不小于总进线的零线截面积
G十平方以上的多胶铜线连接时，须压接线鼻子，多股软线须涂锡
(6)器具安装
A器材报验合格
B插座接线对的，左零右火，上接地，不许有误
C插座平直度和高度应符合规定
D开关启动方向一致
E器具完好，表面光洁
F配电箱内配线，横平竖直，接线对的，导线压接牢固
G各项负荷分派符合设计规定
H螺口灯头，相线接在中心端子上
I应急照明灯在正常断电后用备用电源转换，时间为疏散照明灯≤15S
J疏散指示灯安装在安全出口的'顶部，距地不低于2m
K每个设备器具的端子接线不多于2根电线
L电线电缆的回路标识应清晰，编号精确
M相线开关控制
N开关位置便于操作，开关边缘距门框的边的距离0.15～0.2m，高度距地面1.3m(以设计为准)
(7)测试项目控制要点
A接地电阻测试，接地网焊完后，在未打砼前进行接地电阻测试，成果必须符合设计规定≥1Ω
B导线绝缘电阻测试，监理人员重要对单元主干线巡视认为是微弱环节之处进行抽查，全数检查电阻测试记录，成果应满足规范规定
C通电试验，检查现场通电进行与否正常，并检查通电试验记录
D照明系统、灯具回路控制应与照明配电箱回路的标识一致，开关与灯具没2H记录运行状态一次，持续试运行时间内无端障
(8)动力配电柜的安装
A高压成套配电柜布线系统及继电保护系统的交接试验，必须符合现行国标《电气装置安装工程电气设备多接试验标注》GB50150规定
B凡经法定程序同意，进入市场投入的新高压电气设备继电保护装置，按产品技术文献规定交接试验
C低压成套配电柜交接试验必须符合如下规定
①每路配电开关的保护装置的规格型号应符合设计规定
②相间和相地间的绝缘电阻值不不小于5MΩ,二次回路必须不小于1MΩ
③电器装置的交流工频耐压试验电压为1KV，当绝缘电阻值不小于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象，当绝缘电阻值在1～10MΩ时做1KV交流工频耐压试验，时间1min，应无闪络击现象。
④柜、屏、台、箱、盘的金属柜架及基础型钢必须接地(PE)或接零(PEN)可靠，装有电气的可启动门，门和柜架的接地端子间应用裸扁铜线连接且标识。
⑤柜、屏、台、箱、盘安装垂直度容许偏差为1.5‰，互相间接缝不应不小于2mm成列盘面偏差不应不小于5mm。
(9)电缆桥架安装应符合下列规定
A直线段钢制电缆桥架超过30m，设有伸缩节，电缆桥架跨越建筑物变形缝处，设置赔偿装置
B电缆桥架转弯处的弯曲半径不不不小于桥架内的电缆最小容许弯曲半径，电缆最小容许弯曲半径见表如下：
序号电缆种类最小容许弯曲半径
1聚氯乙烯绝缘电力电缆10D
2变联聚氯乙烯绝缘电力电缆15D
3多芯控制电缆16D
C当设计无规定期，电缆桥架安装的支架间距离1.5m～3m，垂直安装的支架间距不不小于2m
D金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠且必须符合下列规定
E金属电缆桥架及支架全场应不少于2处，与接地(PE)或接零(PEN)干线相连接
F非镀锌电缆桥架间连接板的两端，跨接铜芯接地线，接地线最小容许截面积不不不小于4m2
G镀锌电缆桥架间连接板的两端，不跨接地线，但连扳两端不不不小于2个，有防松螺帽或防松垫圈的连接固定螺栓
H电缆敷设严禁有绞拧，铠装压扁，护层断裂和表面严重划伤等缺陷
(10)电梯电气设备接地必须符合下面规定;
A所有电气设备及导管线槽的外露可导电部分均必须可靠接地(PE)
B接地支线应分别直接接至接地干线、接地柱上，不得互相连接后再接地
C导体之间和导体对地之间的绝缘电阻必须不小于1000MΩ/V，其值不得不不小于
①动力电路和电气安全装置电路0.5MΩ
②其他电路(控制照明的信号等)0.25MΩ
D主开关不应切断下列供电电路：
①桥箱照明和通风
②机房和滑轮间照明
③机房桥箱和底坑的电源插座
④井道照明
⑤报警装置
E机房和井道内应产品规定配线，软线和无护套的电缆应在管线槽或能起到等效防护作用的装置中使用，护套电缆和橡套软电缆可明敷于井道或机房内使用，但不得明敷与地面
F导管、线槽的敷设应整洁牢固，线槽内导线总面积不应不小于线槽净面积60%，导管内导线总面积不不小于导管内净面积40%，软管牢固间距不应不小于1m，端头固定间距不应不小于0.1m
G接地支线应采用黄、绿相间的绝缘导线
H控制线(屏)的安装位置应符合电梯土建布置图中的规定
4、进度控制
根据电气工程特点，全体工程阶段以保证不影响主体工程进度为进度目的，为此要督促施工单位认真做好配管工作的准备工作，及时进场，提前做防腐处理，吃透图纸等。
在后期安装阶段，进度控制重点在于：
①审查设备安装施工方案，并监督执行
②属于建设方提供的设备材料提前告知建设方,及时进场
③做好与其他专业的穿插协调工作
5、监理资料控制要点
①报验单填写完整、对的、无错别字，签名、公章完整对的
②报验单附件完整，符合实际状况，复印件加盖报送单位公章并注明元件寄存处
③进场材料报验及工序报验的资料，须及时报送
④材料报验要和施工进度同步，严禁资料后补报。
五、施工现场临时用电规定
将施工过程中使用的施工用点称为“临时用电”，一九八八年建设部颁原则《施工现场临时用电安全技术规范》JGJ46-88，按照规范的规定临时用电应遵守：
(一)、施工现场的用电设备在5台及5太以上或设备容量在50KW以上者，应编制临时用电施工组织设计，内容有：
1、现场勘探确定临时用电配电位置;
2、负荷计算;
3、绘制平面图、立面图和接线系统图;
4、制定安全用电技术措施和电气防火措施。
(二)、在施工现场专用电源为中性点直接接地的电力线路中，必须采用TN-S接零保护系统，也就是说在三相四线的施工现场要使用五根线，第五根为保护零线-PE线。
(三)、施工现场的配电线路包括室外线路和室内线路，其敷设方式：
1、架空线路的安全规定
(1)架空线路必须采用绝缘线。
(2)架空线路的挡距不得不小于35M，线间距不不不小于30MM，最大弧垂处与地面的最小垂直距离施工场所为4M，机动车道为6M，铁路轨道为7M。
(3)用做架空线路的铝绞线截面不得不不小于16mm2，铜芯线截面积不得不不小于10mm2，跨越公路、铁路、河流电力线路挡距内的铝绞线截面积不得不不小于35mm2。
(4)架空线路必须设在专用杆上，严禁设在树木和脚手架上。
2、电缆线路的安全规定;
(1)室外电缆的敷设分为埋地和架空两种，以埋地为宜，由于安全可靠，对人身危害减少。
(2)埋设地点应保证电缆不受机械损伤或其他热辐射，并应避开建筑物和交通要道。
(3)电缆埋深不能不不小于0.6M，并在电缆上下各均匀敷设不不不小于50MM厚的细砂，然后覆盖砖等硬质物体的保护层。
(4)橡皮电缆架空敷设时，应沿墙壁或电杆设置，严禁用金属裸线做绑线，电缆的最大弧垂距离地面不得不不小于2M。
(四)、施工现场临时用电工程应采用放射与树干型相结合的分级配电型式。第一级为开关箱，开关箱如下就是用电设备，并且实行“一机一闸”制。
(五)、施工现场的漏电保护系统至少应按两级设置，并应具有分级分段漏电保护工程，动作电流不不小于30MA，动作时间不不小于0.1S。
(六)、照明装置在施工现场与人的接触最为常常和一般，人技术上保证现场工作人员免受触电伤害，照明装置必须采用如下措施：
1、照明开关箱(板)和灯具的金属外壳都必须做保护接零。
2、照明开关箱(板)应装设漏电保护器。
3、照明线路的相线(火线)必须通过开关才能进入照明器。
4、螺丝口灯头的中心触头必须与相线连接，其螺口部分必须与工作零线连接，严禁接错。
5、灯具的安装高度既要符合施工现场实际又要符合安装规定，按规定：室外灯具距地不得低于3M，室内照明灯具对地面高度2.5M。
