(第二次作业)
2-1 某办公楼工程地质勘察中取原状土做试验,用体积为100的环刀取样试验,用天平测得环刀加湿土的质量为245.00g,环刀质量为55.00g,烘干后土样质量为170.00g,土粒比重为2.70。计算此土样的天然密度、干密度、饱和密度、天然含水率、孔隙比、孔隙率以及饱和度,并比较各种密度的大小。
解:已知:V=100 cm3;M=245-55=190g;Ms=170g;土粒比重Gs=Ms/Vs=2.70;
Mw= M - Ms=186-170=16g,ρw=1 g/cm3;所以Vw=16cm3;
土粒比重Gs=Ms/Vs=2.70;所以Vs= Ms/2.70=62.96cm3;
V=100 cm3;Vs=62.96cm3;Vw=16cm3;
所以Vv=V-Vs=100-62.96=37.04cm3;Va=Vv-Vw=37.04-16=21.04 cm3;
因此:天然密度=190/100=1.90 g/cm3;
干密度 =170/100=1.70 g/cm3;
饱和密度=(16+170+21.04×1)/100=2.07 g/cm3;
天然含水率
孔隙比= 37.04/62.96=0.588
孔隙率%=Vv/V=37.04/100=37.04%
饱和度%=16/37.04=43.2%
综上所述:ρsat>ρ>ρd
2-3某住宅地基土的试验中,已测得土的干密度=1.64,含水率=21.3﹪,土粒比重=2.65。计算土的e、n和。此土样又测得=29.7﹪、=17.6﹪,计算和,描述土的物理状态,定出土的名称。
解:(1)根据换算公式求e、n、值:

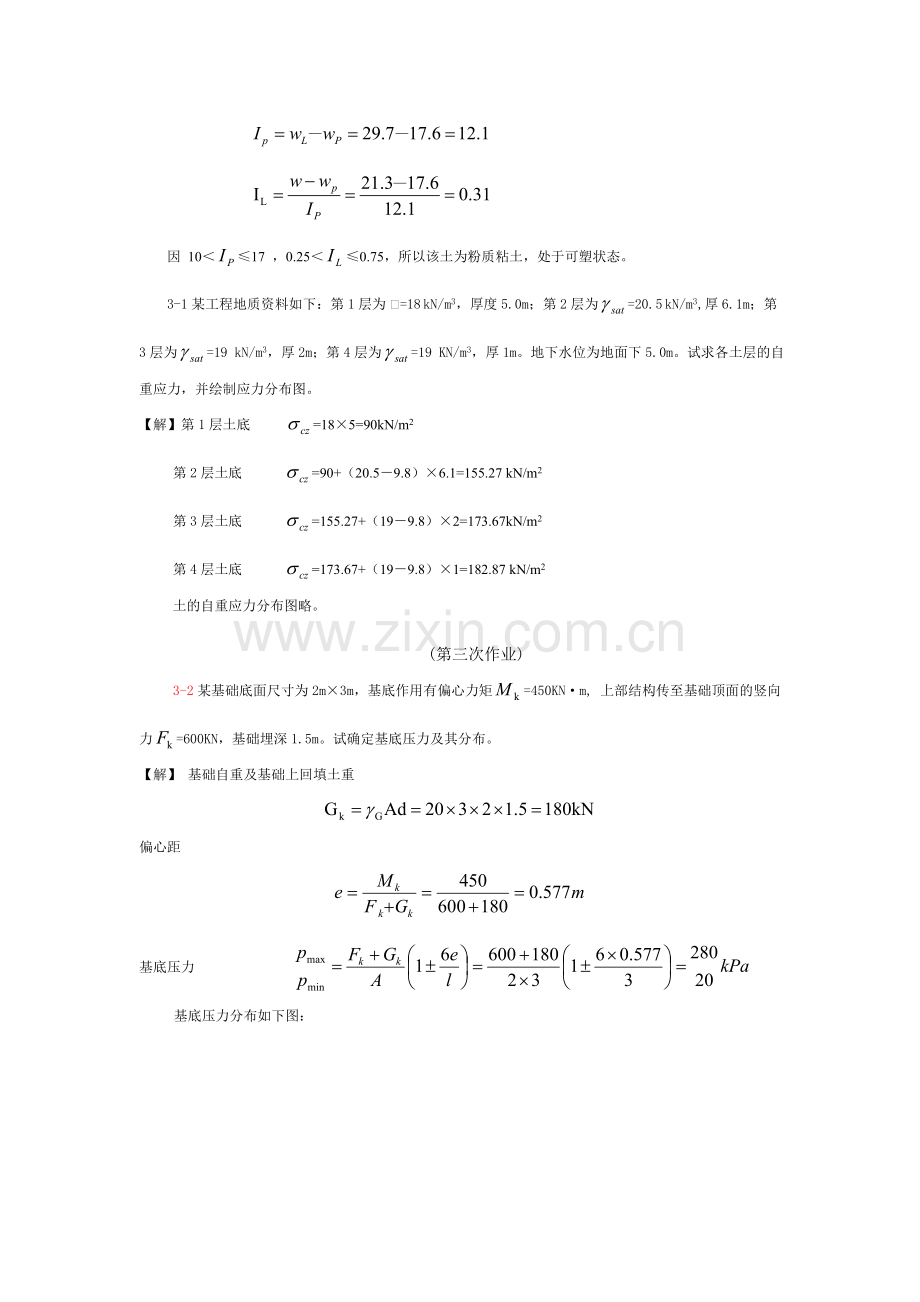

(2)已知:=21.3﹪、=29.7﹪、=17.6﹪
因 10<≤17 ,0.25<≤0.75,所以该土为粉质粘土,处于可塑状态。
3-1某工程地质资料如下:第1层为g=18 kN/m3,厚度5.0m;第2层为=20.5 kN/m3,厚6.1m;第3层为=19 kN/m3,厚2m;第4层为=19 KN/m3,厚1m。地下水位为地面下5.0m。试求各土层的自重应力,并绘制应力分布图。
【解】第1层土底 =18×5=90kN/m2
第2层土底 =90+(20.5-9.8)×6.1=155.27 kN/m2
第3层土底 =155.27+(19-9.8)×2=173.67kN/m2
第4层土底 =173.67+(19-9.8)×1=182.87 kN/m2
土的自重应力分布图略。
(第三次作业)
3-2某基础底面尺寸为2m×3m,基底作用有偏心力矩=450KN·m, 上部结构传至基础顶面的竖向力=600KN,基础埋深1.5m。试确定基底压力及其分布。
【解】 基础自重及基础上回填土重
偏心距
基底压力
基底压力分布如下图:
3-3某矩形基础轴心受压,基底尺寸为4m×2m,基础顶面作用荷载=1000kN,基础埋深1.5m,已知地质剖面第一层为杂填土,厚0.5m, g=16.8kN/m3;以下为粘土,g=18.5kN/m3。试计算:
(1)基础底面下的水平面上,沿长轴方向距基础中心线分别为0、1、2m各点的附加应力值,并绘制应力分布图。
(2)基础底面中心点下距底面=0、1、2、3m各点的附加应力,并绘制应力分布图。
【解】 要计算基础底面下任意一点的附加应力时,式中。为轴心荷载作用下的基底压力,即
kPa
基底附加应力为kPa
(1)求基础底面下的水平面上,沿长轴方向距基础中心线分别为0、1、2m各点的附加应力值。
求解矩形面积上均布荷载非角点下任意深度处的附加应力时,计算公式和过程都十分简单,关键在于应用角点法,掌握好角点法的三要素。即:①划分的每一个矩形都要有一个角点位于公共角点下;②所有划分的矩形面积总和应等于原有的受荷面积;③查附加应力表时,所有矩形都是长边为,短边为。
计算中心点下的附加应力,如图所示:
作辅助线和,将矩形荷载面积ABCD划分为4个相等小矩形OEAI、OJBE、OFCJ和OFDI。任一小矩形, ,由表3-1查得=0.1202。则O点下的附加应力为
(kPa)
计算1m点处的附加应力,如上图所示:
作辅助线和,将矩形荷载面积ABCD划分为2个长矩形KGAI、KIDH和2个小矩形KJBG、 KHCG。在长矩形KGAI中,, ,由表3-1查得=0.1314;在小矩形KJBG中,, ,由表3-1查得=0.0840。则1m点处的附加应力为
(kPa)
计算2m点处的附加应力,如上图所示:
任一小矩形, ,由表3-1查得=0.1350。则2m点处的附加应力为
(kPa)
由上可知,在地基中同一深度处(如本题中z=2m),以基底中心点下轴线处的附加应力值为最大(中心点O下),离中心线越远,附加应力值越小(图略)。
(2)求基础底面中心点下距底面=0、1、2、3m各点的附加应力
附加应力计算见下表:
/m
/kPa
0
2
0
0.2500
128.1
1
2
1
0.1999
102.4
2
2
2
0.1202
65.6
3
2
3
0.0732
37.5
由上可知,在基础底面中心点下沿垂线的附加应力值,随深度增大而减小(图略)。
3-6某工程地质勘察时,取原状土进行压缩试验,试验结果如表3-11所示。试计算土的压缩系数和相应的侧限压缩模量,并评价该土的压缩性。
表3-11 习题3-6附表
压力
50
100
200
300
孔隙比
0.964
0.952
0.936
0.924
【解】根据《建筑地基基础设计规范》的规定,压缩系数值按p1=100kPa和p2=200kPa时相对应的孔隙比计算。即
侧限压缩模量
因,故该土为中压缩性土。
(第四次作业)
4-1已知某土的抗剪强度指标为c=15kPa,。若=100 kPa,试求
(1)达到极限平衡状态时的大主应力;
(2)极限平衡面与大主应力面的夹角;
(3)当=300 kPa,试判断该点所处应力状态。
【解】(1)已知、c、,求。由式(4-8)得
kPa
(2)土体剪切破坏时,破裂面发生在与大主应力的作用面成的平面上,故极限平衡面与大主应力面的夹角为
(3)由上述计算可知,该点处于极限平衡时,最大主应力为196.65kPa。若=300 kPa>196.65kPa,故可判断该点已破坏。
4-2某高层建筑地基取原状土进行直剪试验,4个试样的法向压力p分别为100、200、300、400kPa,测得试样破坏时相应的抗剪强度为分别为67、119、162、216kPa。试用作图法,求此土的抗剪强度指标c、值。若作用在此地基中某平面上的正应力和剪应力分别为225kPa和105kPa,试问该处是否会发生剪切破坏?
【解】(1)由题意作图(Excl图)
由图可得:,则
=18.5kPa
(2)若=225kPa和=105kPa,根据抗剪强度公式,则
kPa > kPa
故该处未发生剪切破坏。
4-7条形筏板基础宽度b=12m,埋深d=2m,建于均匀粘土地基上,粘土的γ=18kN/m3,j=15°,c=15kPa,试求
(1) 临塑荷载Pcr和界限荷载P1/4值;
(2) 用太沙基公式计算地基极限承载力Pu值;
(3) 若地下水位位于基础底面处(=19.7kN/m3),计算Pcr和P1/4值。
【解】:(1)临塑荷载Pcr和界限荷载P1/4值:
(2) 用太沙基公式计算地基极限承载力Pu值。根据内摩擦角=15°,查表4-4得太沙基承载力系数为1.8,4.45,12.9
(3) 若地下水位位于基础底面处(=19.7kN/m3),则=18kN/m3, =19.7-10=9.7。Pcr和P1/4值:
(第五次作业)
5-1已知某挡土墙高5米,其墙背竖直光滑,填土水平,r=18kN/m3, φ=20°,C=12kPa。试求主动土压力及其作用点位置,并绘制分布图。
【解】 墙背竖直光滑,填土面水平,满足朗肯土压力理论,又由于墙后填土为粘性土,故沿墙高的土压力强度可按修正后粘性土的表达式(5-8)计算
其中
离填土面深度m时
墙底处
kPa
取单位墙长计算,则粘性土主动土压力
kN/m
主动土压力的作用点离墙底的距离为
m
5-4已知某挡土墙高6米,其墙背竖直光滑,填土水平,土重度γ=19kN/m3, 内摩擦角φ=30O,粘聚力C=0kPa,rsat=20kN/m3。试求主动土压力及其作用点位置,并绘制σa分布图。
【解】 墙背竖直光滑,填土面水平,满足朗肯土压力理论。主动土压力系数
依题意,该土为无粘性土,水面处主动土压力强度
kPa
墙底处主动土压力强度
kPa
静水压力 kPa
主动土压力
主动土压力的作用点离墙底的距离为
m
沿分布图略。
