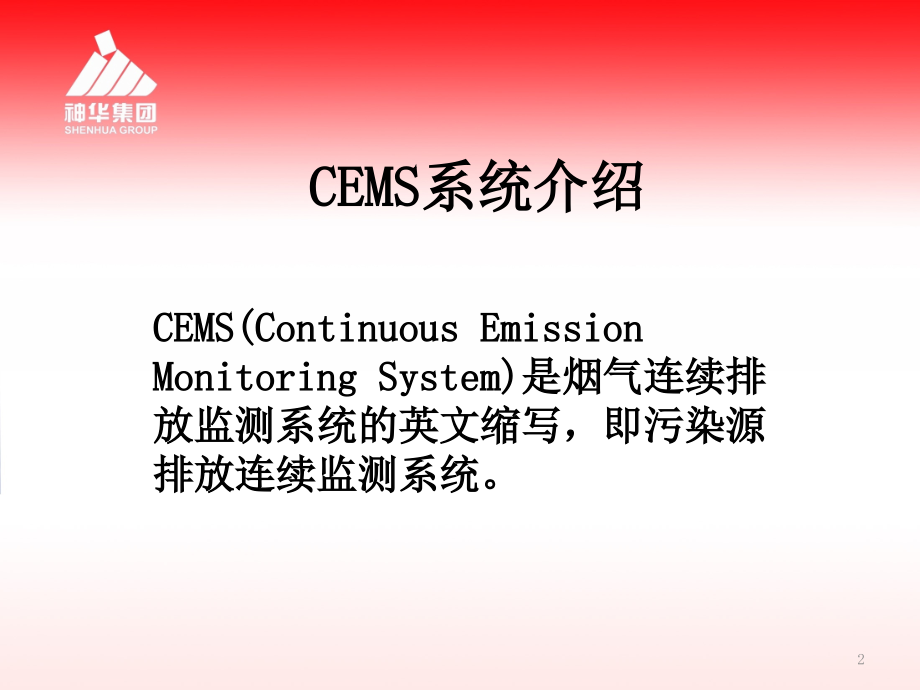

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020/1/8,#,烟气在线监测系统,安装与维护,王振学,1,CEMS,系统介绍,CEMS(Continuous Emission Monitoring System),是烟气连续排放监测系统的英文缩写，即污染源排放连续监测系统。,2,CEMS,结构示意图,：,3,CEMS,的监测项目,NOx,、,SO2,、,CO,、,CO2,、,O2,、,NH3,烟尘、流量、温度、压力、湿度,4,CEMS,系统采样基本技术,直接抽取式,冷干法,热湿法,稀释抽取式,直接测量式,5,直接抽取式,冷干法,二氧化硫,氮氧化物,颗粒物,流速,含氧量,湿度,非分散红外,非分散红外,射线法,背托管,氧化锆,干湿氧,非分散紫外,非分散紫外,浊度法,热质式,电化学,电容法,DOAS,DOAS,散射法,磁氧,GFC,GFC,电化学,电化学,6,直接抽取式,热湿法,二氧化硫,氮氧化物,颗粒物,流速,含氧量,湿度,DOAS,DOAS,傅立叶红外,傅立叶红外,7,稀释抽取式,稀释抽取式,二氧化硫,氮氧化物,颗粒物,流速,含氧量,湿度,紫外荧光,化学发光,8,直接测量式,直接测量式,二氧化硫,氮氧化物,颗粒物,流速,含氧量,湿度,DOAS,DOAS,浊度法,S,型皮托管,氧化锆,电容法,GFC,GFC,散射法,热丝法,非分散紫外,光闪烁,超声波法,9,常用厂商分析仪原理,生产厂商,二氧化硫,氮氧化物,颗粒物,含氧量,湿度,流速,西门子,非分散红外,非分散红外,光散射法,电化学,电容法,S,型皮托管,西克,非分散红外,GFC,非分散红外,GFC,浊度法,电化学,电容法,S,型皮托管,ABB,非分散红外,非分散红外,浊度法,磁氧,干湿氧,S,型皮托管,聚光,DOAS,DOAS,浊度法,氧化锆,电容法,X,型皮托管,宇星,非分散红外,非分散红外,激光反射,氧化锆,干湿氧,S,型皮托管,10,非分散红外测量技术,NDIR,技术称非分散红外测量技术，英文全称为,Non-Dispersive Infrared Radiation.,其光源所发出的红外线是两道平行的光线，一道通过样品池，称为测量光路；另一道通过参比池，称为参比光路。样品池内的气体来自于样品气体，红外线通过时会被样品气体吸收；而参比池内的气体为,N,2,，红外线可完全通过，不被吸收。红外检测器内部被金属隔板分成两个气室。光源所发出的两道光线通过样品池及参比池后，分别进入检测器内部的两个气室。样品气体吸收红外线并转为热能，由于两室热能不同而有温度差或压力差，此压力差会使金属隔板产生变形而改变电容器（由金属隔板及抗电极所组成）的电容，进而改变电压。电压信号通过前置放大器放大、整流，再将信号传至,CPU,板，计算出相应的气体浓度。,11,各种气体的红外吸收波长,SO2:7.3um,NO:5.3um,CO2,：,4.3um,CO:4.7um,12,典型冷干法分析系统,烟道气体,采样探头,加热,主过滤器,伴热管线,采样接口,阀门,中级过滤,除湿,排水,流量计,针阀,分析室,排气,记录单元,采样泵,校准气体,13,伴热取样管结构,1,、加热丝、伴热电缆,2,、,PFA,特氟龙采样管,3,、铝箔,4,、玻璃纤维,5,、铝箔包裹层,6,、,PVC,外皮及保温,14,岛津,CEMS,结构示意图,：,流量计,烟尘计,气体采样探头,烟道,加热导管,气体测试装置,DAS,系统,前处理器,红外气体分析仪,标准气瓶,水份仪,15,雪迪龙,CEMS,结构示意图,16,聚光,CEMS,结构示意图,17,西门子,CEMS,结构示意图,18,CEMS,系统安装,安装准备,仪表间建设完毕，空调系统投入运行,电源、压缩空气满足要求,接地可靠，仪表间要有避雷措施,进入仪表间的电缆桥架敷设完毕,19,CEMS,系统安装,测点安装位置要求,测点位选择要满足当地环保部门要求,测点要选在流场稳定的位置,不受环境光线和电磁辐射的影响,烟道振动幅度尽可能小,安装位置不漏风,搭设检修维护平台,20,CEMS,系统调试,调试前检查项目,反吹气源压力满足系统要求,电源满足系统要求,各线缆、管线连接正确,标准气体的压力在允许范围,取样管路打压做严密性试验,21,CEMS,系统调试,调试项目,烟气取样探头调整,颗粒物子系统调试,流速子系统调试,伴热取样管路检查,湿度计子系统调试,氧量子系统调试,反吹子系统调试,22,CEMS,系统调试,调试项目,冷却除湿子系统调试,分析仪子系统调试,PLC,系统调试,数据采集及上位机调试,环保上传子系统调试,厂区,MIS/SIS,上传子系统调试,23,CEMS,系统维护,日常维护工作,检查分析仪表工作状态,检查上位机数据存贮状况。要检查历史数据的存储情况，分钟、小时、日、月、年历史纪录的原始数据库记录。检查是否有缺失数据现象，确保上传数据的有效性,检查环保子系统数据是否上传正常,检查,PLC,工作状态,仪表间环境,24,CEMS,系统维护,日常维护工作,检查反吹系统工作是否正常,检查冷却干燥系统是否运行正常,检查探头及管线、接头是否牢固,检查采样气流量是否在合理范围,校准气压力是否满足使用要求,检查自动定期校验功能的仪表校验周期,25,CEMS,系统维护,定期工作,CEMS,分析仪定期校准,烟尘计定期校准，风机过滤器清洗,流速计定期校验,伴热取样管定期检查,探头滤芯,采样泵,过滤器定期检查更换,26,CEMS,系统维护,检修工作,烟尘计检修,流速探头检查,蠕动泵检修,采样泵检修,采样探头检修,反吹系统检修,氧量子系统检修,27,CEMS,系统常见故障,采样系统故障,取样管路堵塞,采样探头堵塞,加热系统故障,采样流量低,过滤器失效,取样管路泄露,28,CEMS,系统常见故障,分析仪故障,漂移,量程范围不匹配,冷却系统故障,反吹系统故障,标定误差,接地不良,29,CEMS,系统常见故障,故障判断方法,听声音,摸温度,闻气味,看表计,查历史,测参数,30,CEMS,系统质量控制,系统设计,设备安装,系统调试,运行维护,31,谢谢大家！,32,
