防水检验员河北省职业技能鉴定统一试卷2.doc

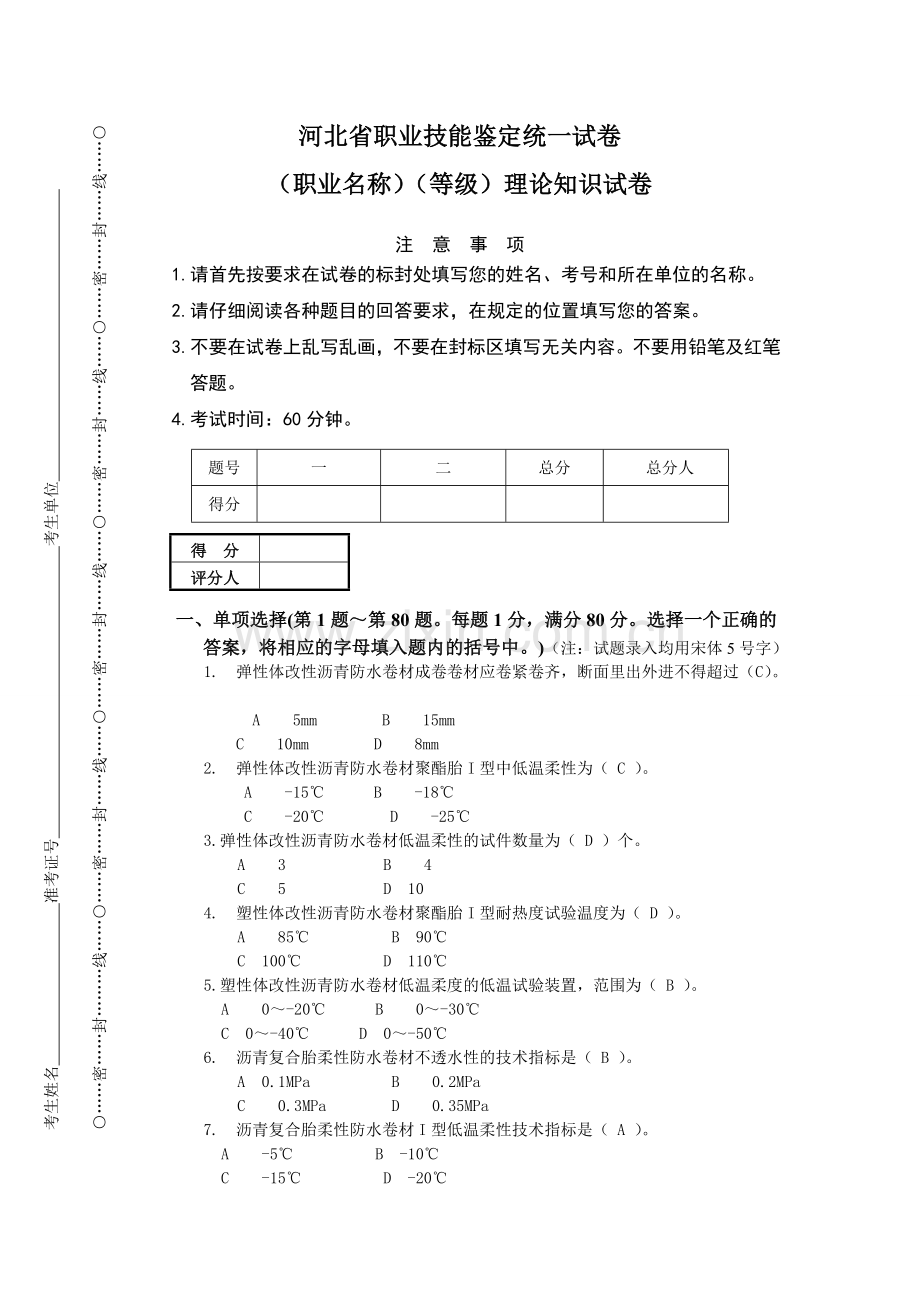

考生姓名 准考证号 考生单位 密封线密封线密封线密封线密封线 封线 河北省职业技能鉴定统一试卷（职业名称）（等级）理论知识试卷注 意 事 项1.请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。2.请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。3.不要在试卷上乱写乱画，不要在封标区填写无关内容。不要用铅笔及红笔答题。4.考试时间：60分钟。题号一二总分总分人得分得 分评分人一、单项选择(第1题第80题。每题1分，满分80分。选择一个正确的答案，将相应的字母填入题内的括号中。)（注：试题录入均用宋体5号字）1.弹性体改性沥青防水卷材成卷卷材应卷紧卷齐，断面里出外进不得超过（ C ）。 A5mmB15mm C10mmD8mm2.弹性体改性沥青防水卷材聚酯胎I型中低温柔性为（ C ）。 A-15B-18 C-20D-253.弹性体改性沥青防水卷材低温柔性的试件数量为（ D ）个。A3B4C5D104.塑性体改性沥青防水卷材聚酯胎I型耐热度试验温度为（ D ）。A85B90C100D1105.塑性体改性沥青防水卷材低温柔度的低温试验装置，范围为（ B ）。A0-20B0-30C0-40D0-506.沥青复合胎柔性防水卷材不透水性的技术指标是（ B ）。A0.1MPaB0.2MPaC0.3MPaD0.35MPa7.沥青复合胎柔性防水卷材I型低温柔性技术指标是（ A ）。A-5B-10C-15D-208.高分子防水材料片材尺寸的测定，长度、宽度用钢卷尺测量，精确到（ A ）。 A1mmB2mm C3mmD0.1mm9.高分子防水材料片材低温弯折试验，从试样制备到试验，时间为（ A ）。 A12hB24h C48hD36h10.高分子防水材料片材低温弯折试验，用（ B ）放大镜观察试样表面，两个试样均无裂纹为合格。 A6倍B8倍 C10倍D12倍11.沥青防水卷材矿物料粘附性试验试件制备中，试验前试件应在(232)室内气候条件下放置至少( D )h。 A.40.5 B.100.5 C.200.5 D.240.5 12.沥青防水卷材可溶物含量试验试件制备中，试件在试验前至少在( )和相对湿度( B )的条件下放置( )h。 A.202 30%60% 20 B. 232 30%70% 20 C.202 40%60% 24 D. 232 40%70% 2413.弹性体改性沥青防水卷材外观质量要求中成卷卷材在( )任一产品温度下展开，在距卷芯( B )mm长度外不应有( )mm以上的裂纹或粘结。 A.445 1000 5 B.450 1000 10 C.455 2000 5 D.460 2000 1014.沥青防水卷材可溶物含量试验步骤中，将包扎好的试件放入萃取器中，溶剂量为烧瓶容量的( A )，进行加热萃取，萃取至回流的溶剂第一次变成浅色为止，小心取出滤纸包，不要破裂，在空气中放置30min以上使溶剂挥发，再放入(1052)的鼓风箱中干燥2h，然后取出放入干燥箱中冷却至室温。 A. 1/22/3 B. 1/32/ 3 C. 1/31/2 D. 1/23/4 15.自粘聚合物改性沥青防水卷材渗油性试验以三个试件中( B )的渗出张数作为结果。 A.最少 B.最多 C.平均值 D.中值16.高分子防水卷材低温弯折性中，调节弯折试验机的两个平板间的距离为试件全厚度的( C )倍。 A.1 B.2 C.3 D.417.沥青和高分子防水卷材抽样规则温度条件中，在裁取试样前样品应在( C )放置至少24小时。 A.202 B.2310 C.2010 D.231018.沥青和高分子防水卷材抽样规则温度条件中，在裁取试样前样品应在(2010)放置至少( D )小时。 A.2 B.10 C.20 D.2419.高分子防水卷材接缝剪切性能试验中，用于搭接的试片应预先在(232)和相对湿度(3070)%的条件下放置至少放置( C )h A.2 B.10 C.20 D.2420.自粘防水卷材渗油性试验中，将试件按规定处理后取出在(232)放置（ B ）h。 A.0.5 B.1 C.1.5 D.2 21.高分子防水卷材接缝剪切性能试验中，卷材的试片按要求的方法搭接，包括搭接边、最终搭接缝、产品规定的搭接面。搭接后，试片试验前应在(232)和相对湿度( D )%的条件下放置至少2h,除非制造商有不同的要求。 A.502 B.503 C.504 D.50522.在高分子防水卷材尺寸稳定性试验试件制备中，取至少三个正方形试件大约250mm250mm,在整个卷材宽度方向均匀分布，最外一个距卷材边缘( B )mm。 A.1005 B.10010 C.2005 D.2001023.沥青防水卷材尺寸稳定性，从试样的宽度方向均匀的裁取5个矩形试样，尺寸( B )mm( )mm,长度方向是卷材的纵向。 A.2001 501 B.2501 501 C.2001 1001 D.2001 100124.沥青防水卷材尺寸稳定性，试件制备中在卷材边缘( B )mm内不裁试件。 A.100 B.150 C.200 D.25025.沥青防水卷材尺寸稳定性，试件制备后，在有滑石粉的平板上(232)至少放置( D )h. A.5 B.10 C.20 D.2426.对于高分子防水卷材厚度测量试样制备最外端的试件应距卷材边缘( B )mm. A.1005 B.10010 C.2005 D.2001027.高分子防水卷材单位面积质量测定时，试样应按卷材宽度方向裁取，相互间隔不超过( C )mm. A.100 B.250 C.500 D.75028.沥青防水卷材接缝剥离性能，去除第一个和最后一个( A )区域，然后计算平均剥离强度，N/50min表示。 A.1/4 B.1/3 C.1/2 D.2/3 29.高分子防水卷材耐化学液体中，试验溶液的数量至少是以试件整个表面积计每平方厘米( D )ml，以防止溶液在试验期间被试件吸收后的浓缩。 A.5 B.6 C.7 D.830.沥青和高分子防水卷材不透水性中，开缝盘在达到规定压力后，保持压力( D ). A.(302)min B.(20.5 )h C.(101)h D.(241)h31.沥青和高分子防水卷材不透水性中，七孔盘在达到规定压力后，保持压力( A )。 A.(302)min B.(20.5 )h C.(101)h D.(241)h32.低温弯折试验对实验室环境温度要求是( D )，试样在实验室温度下停放时间不少于( )。 A.(203),24h B.(203),12h C.(232),12h D.(232),24h33由于涂盖层位移在卷材表面引起的记号1与记号2间的最大距离称为( C )。 A.耐热性 B.耐热极限性 C.滑动 D.背衬34卷材纵向与直线的偏离程度称为( C )。 A.长度 B.宽度 C.平直度 D.平整度 35卷材展开在平面上，卷材表面最高处与平面的偏离程度称为( D )。 A.长度 B.宽度 C.平直度 D.平整度 36.沥青和高分子防水卷材不透水性中，最终压力与开始压力相比下降不超过( C )% A.2 B.3 C.5 D.837自粘聚合物改性沥青防水卷材厚度为2.0mm的聚酯胎基(PY)类的只有( A )。 A.型 B.型 C.型 D.型38自粘聚合物改性沥青防水卷材试件制备应避开卷材边缘( C )以上。 A.50mm B.80mm C.100mm D.150mm39. 自粘聚合物改性沥青防水卷材PY类耐热性温度为( A )。 A.( 702) B.(902) C.(1052) D.(1102) 40. 自粘聚合物改性沥青防水卷材无胎基(N)卷材按上表面材料分为聚乙烯膜(PE)、聚酯膜(PET)、( C ) A.细砂(S)B.矿物粒料(M) C.无膜双面自粘(D)D.玻纤毡(G)41.弹性体和塑性体改性沥青防水卷材表面隔离材料均不得采用( B )和耐高温聚乙烯膜。 A.矿物粒料 B.聚酯膜 C.细砂 D.聚乙烯膜42. 弹性体和塑性体改性沥青防水卷材耐热性试件取样尺寸是( C )mm。 A.10050 B.100100 C.125100 D.1255043. 弹性体和塑性体改性沥青防水卷材不透水性试验采用( B )，上表面迎水。 A.十字开缝盘 B.7孔盘 C.5孔盘 D.米字开缝盘44湿铺防水卷材用于非外露防水工程，采用水泥砂浆与( A )粘结，卷材间宜采用自粘搭接。 A.基层 B.剪力墙 C.后浇结构混凝土伴合物 D.柱45预铺和湿铺防水卷材标准养护条件温度是( B )，相对湿度不小于( )。 A.(202),85 B.(202),90 C.(203),90 D.(203),8046预铺和湿铺防水卷材拉伸性能试件取样尺寸P类是( D )mm，PY类是( )mm，纵横向各5个。 A.18025、(250320)50 B.15025、(250300)50 C.15025、(250320)50 D.18025、(250300)5047预铺和湿铺防水卷材不透水性试验P类卷材采用( C )PY类卷材采用( )，试验时间为2h。 A.十字开缝盘、十字开缝盘 B.7孔盘、十字开缝盘 C.十字开缝盘、7孔盘 D.7孔盘、7孔盘48湿铺防水卷材低温柔性P类产品弯曲直径为( C )mm，PY类产品厚度为3.0的弯曲直径为( )mm,产品厚度为4.0的弯曲直径为( )mm。 A.30、30、50 B.20、30、40 C.20、30、50 D.30、50、5049塑性体改性沥青防水卷材将取样卷材切除距外层卷头( D )后，取1m长卷材按GB/T328.4取样方法均匀区裁取试件。 A.1000mm B.1500mm C.2000mm D.2500mm50沥青复合胎柔性防水卷材成卷卷材应卷紧卷齐，端面里进外出不得超过( B )。 A.5mm B.10mm C.15mm D.20mm51自粘聚合物改性沥青防水卷材中N类卷材热老化试验将试件水平放入(702)烘箱中( B )，取出在(232)放置( )裁取试件。 A.7d2h, 12h B.7d2h, 24h C.5d2h, 12h D.5d2h, 24h52预铺防水卷材防窜水性在卷材试件中间开一直径10mm的孔，然后放入混凝土抗渗性模具中，将混凝土浇注在卷材试件的粘结面上，双面粘合的卷材采用上表面，混凝土配比满足抗渗压力0.6MPa，在(202)放置( )脱模，再于标准养护条件养护( B )。 A.12h, 28d B.24h, 28d C.12h, 24d D.24h, 24d53.一般高分子卷材试验在常温进行测量，如有争议时，试验在(232)条件进行，并在该温度放置不少于( B )h。 A.12 B.20 C.24 D.3654.对于高分子防水卷材外观质量检查应取卷材前( C )m。 A.6 B.8 C.10 D.1255.在高分子防水卷材长度测定推荐方法中，平面如工作台或地板至少( D )长。 A.1m B.2m C.5m D.10m56.对于高分子防水卷材长度检测所有得到的结果修约到( B ) A.1mm B.10mm C.1cm D.10cm57.沥青防水卷材长度、宽度和平直度的测量应在卷材展开( A )min后测量. A.5 B.10 C.20 D.3058.在沥青防水卷材长度测定中，长度测定在整卷卷材宽度方向的两个( A )处测量。 A.1/5 B.1/4 C.1/3 D.1/259.沥青防水卷材，拉伸性能中拉伸试验机的量程至少( C )N。 A.300 B.1000 C.2000 D.500060.沥青防水卷材，拉伸性能中拉伸试验夹具移动速度( A )mm/min,夹具宽度不少于( )mm。 A.10010 50 B.10010 100 C.1005 50 D.1005 10061.沥青防水卷材拉伸试验试件制备中，试件应在试样上距边缘( B )mm以上任意裁取。 A.50 B.100 C.150 D.200 62.高分子防水卷材，厚度测量前试件在(232)和相对湿度( D )%条件下至少放( )h。 A.235 20 B.235 2 C.505 20 D.505 2 63.弹性体改性沥青防水卷材按胎基分为聚酯毡(PY)、玻纤增强聚酯毡(PYG)、(B)。 A.聚乙烯(PE) B.玻纤毡(G) C.矿物粒(M) D.细砂(S)64弹性体改性沥青防水卷材聚酯毡卷材公称厚度为( A )。 A.3mm、4mm、5mm B.2mm、3mm、4mm C.3mm、4mm D.4mm、5mm65弹性体改性沥青防水卷材试件拉力及延伸率取样形状和数量( D ) A.10025(mm)、纵横向各5个 B.18025(mm)、纵横向各5个 C.15025(mm)、纵横向各5个 D.(250320)50(mm)、纵横向各5个66弹性体改性沥青防水卷材低温柔性3mm厚度卷材弯曲直径( C )，4mm、5mm厚度弯曲直径( )。 A.30mm、30mm B.30mm、40mm C.30mm、50mm D.40mm、50mm67以同一类型、同一规格( C )m2为一批，不足( )m2亦可作为一批送样检测。 A.10000、5000 B.1000、8000 C.10000、10000 D.8000、500068弹性体改性沥青防水卷材厚度为3.0mm的卷材平均值( B )，最小单值( )。 A.2.9mm、2.7mm B.3.0mm、2.7mm C.3.0mm、2.8mm D.3.0mm、2.9mm69弹性体改性沥青防水卷材PY型卷材最大峰拉力及最大峰时延伸率的指标是( C )。 A.350(N/50mm)、30% B.350(N/50mm)、40% C.500(N/50mm)、30% D.500 (N/50mm)、40%70弹性体改性沥青防水卷材主要适用于工业与民用建筑的屋面和( D )。 A.卫生间 B.墙体 C.楼面 D.地下防水工程71弹性体改性沥青防水卷材贮存温度不应高于( C )，立放贮存只能单层。 A.40 B.45 C.50 D.5572.沥青防水卷材可溶物含量试验试件制备中，试件在试验前至少在( )和相对湿度( D )的条件下放置( )h。 A.202 30%60% 20 B. 232 30%70% 20 C.202 40%60% 24 D. 232 40%70% 2473.弹性体改性沥青防水卷材外观质量要求中成卷卷材在( )任一产品温度下展开，在距卷芯( C )mm长度外不应有( )mm以上的裂纹或粘结。 A.445 1000 5 B.450 1000 10 C.455 2000 5 D.460 2000 1074.沥青防水卷材可溶物含量试验步骤中，将包扎好的试件放入萃取器中，溶剂量为烧瓶容量的( A )，进行加热萃取，萃取至回流的溶剂第一次变成浅色为止，小心取出滤纸包，不要破裂，在空气中放置30min以上使溶剂挥发，再放入(1052)的鼓风箱中干燥2h，然后取出放入干燥箱中冷却至室温。 A. 1/22/3 B. 1/32/ 3 C. 1/31/2 D. 1/23/4 75.自粘聚合物改性沥青防水卷材渗油性试验以三个试件中( C )的渗出张数作为结果。 A.最少 B.最多 C.平均值 D.中值76.高分子防水卷材低温弯折性中，调节弯折试验机的两个平板间的距离为试件全厚度的( C )倍。 A.1 B.2 C.3 D.477.沥青和高分子防水卷材抽样规则温度条件中，在裁取试样前样品应在( C )放置至少24小时。 A.202 B.2310 C.2010 D.231078.沥青和高分子防水卷材抽样规则温度条件中，在裁取试样前样品应在(2010)放置至少( D )小时。 A.2 B.10 C.20 D.24 79.高分子防水卷材接缝剪切性能试验中，用于搭接的试片应预先在(232)和相对湿度(3070)%的条件下放置至少放置( C )h A.2 B.10 C.20 D.2480.自粘防水卷材渗油性试验中，将试件按规定处理后取出在(232)放置（ B ）h。 A.0.5 B.1 C.1.5 D.2得 分评分人 二、判断题（第81100题。每题1分，共20分。请将判断结果填入括号内， 正确的填“”，错误的填“X”。） ( )1.防水卷材拉伸试验机的夹具对于厚度不超过3mm的试件能夹住使其在夹具中的 滑移不超过2mm，更厚的不超过3mm。 ( )2.高分子防水卷材哑铃型试件延伸率精确至一位有效数字。 ( )3.沥青防水卷材耐热性是指沥青卷材试件垂直悬挂在规定温度条件下，涂盖层与胎体相比滑动不超过2mm的能力。 ( )4. 沥青防水卷材耐热性试验，鼓风烘箱在试验范围内最大温度波动2。 ( )5.沥青防水卷材规定温度下耐热性的测定，试件垂直悬挂在烘箱的相同高度间隔至少20mm。 ( )6.耐热性极限通过线性图或计算每个试件上表面和下表面的两个结果测定，每个面修约到0.1 。 ( )7.测定高分子防水卷材厚度时，若有表面结构或背衬影响则采用光学测量装置。 ( )8.卷材的平直度是指卷材纵向与直线的偏离程度。 ( )9.W PY I D 3.0mm表示3.0mm双面粘合I型沥青基聚酯胎湿铺防水卷材。 ( )10.预铺PY类产品全厚度不得小于3.0。 ( )11.沥青防水卷材尺寸稳定性试件尺寸为（2501）mm（251）mm。 ( )12.沥青防水卷材尺寸稳定性试验时当卷材超过一层胎体时裁取5个试件。 ( )13. 沥青防水卷材尺寸稳定性试验时玻璃板和试件处理后从烘箱中取出，在（232）冷却至少1h ( )14. 沥青防水卷材尺寸稳定性试验结果取试件的算术平均值，精确到1。 ( )15.APP防水卷材是塑性体改性沥青防水卷材。 ( )16.SBS和APP防水卷材两面都覆以了隔离材料。 ( )17沥青防水卷材拉伸时,去除任何在夹具10mm以内断裂或在试验机夹具中滑移超过极限值的试件的试验结果。 ( )18. 沥青防水卷材拉力的平均值修约到1 N，延伸率的平均值修约到1。 ( )19.高分子防水卷材拉伸时，拉伸试验机的夹具宽度不小于50mm。 ( )20.防水卷材拉伸试验机的夹具对于厚度不超过3mm的试件能夹住使其在夹具中的滑移不超过2mm，更厚的不超过3mm。
