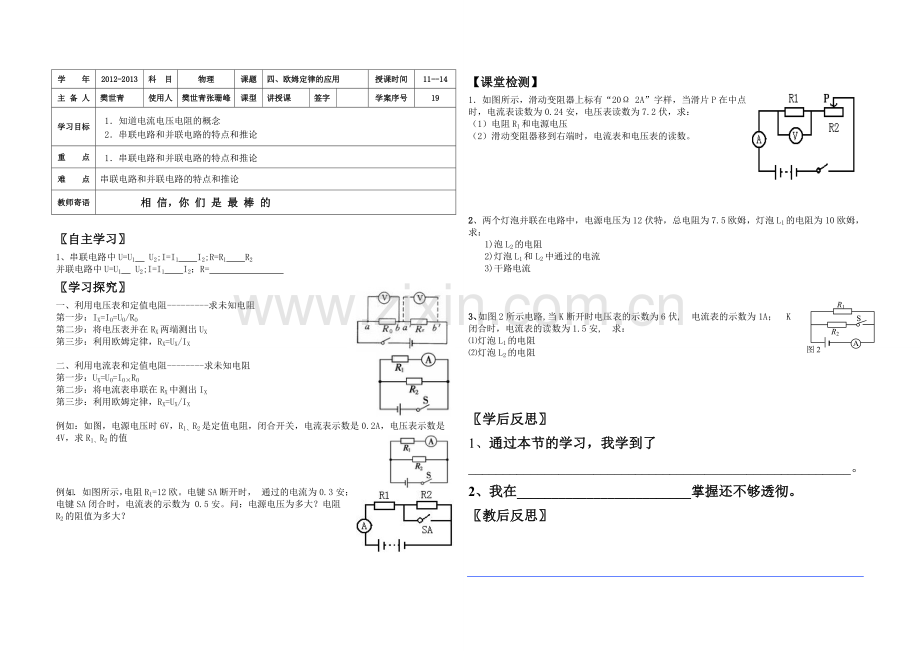

四、欧姆定律的应用.doc

学 年
2012-2013
科 目
物理
课题
四、欧姆定律的应用
授课时间
11--14
主 备 人
樊世青
使用人
樊世青张珊峰
课型
讲授课
签字

学案序号
19
学习目标

1． 知道电流电压电阻的概念
2． 串联电路和并联电路的特点和推论
重 点
1．串联电路和并联电路的特点和推论
难 点
串联电路和并联电路的特点和推论
教师寄语
相 信，你 们 是 最 棒 的

〖自主学习〗
1、 串联电路中U=U1 U2;I=I1 I2;R=R1 R2
并联电路中U=U1 U2;I=I1 I2；R=
〖学习探究〗
一、利用电压表和定值电阻---------求未知电阻
第一步：IX=IO=UO/RO
第二步：将电压表并在RX两端测出UX
第三步：利用欧姆定律，RX=UX/IX

二、利用电流表和定值电阻--------求未知电阻
第一步：UX=UO=IO×RO
第二步：将电流表串联在RX中测出IX
第三步：利用欧姆定律，RX=UX/IX

例如：如图，电源电压时6V，R1、R2是定值电阻，闭合开关，电流表示数是0.2A，电压表示数是4V，求R1、R2的值

例如：．如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？

【课堂检测】
1．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。

2、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：
1)泡L2的电阻
2)灯泡L1和L2中通过的电流
3)干路电流

图2
S
R2
R1
A

3、如图2所示电路,当K断开时电压表的示数为6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安, 求：
⑴灯泡L1的电阻
⑵灯泡L2的电阻

〖学后反思〗
1、 通过本节的学习，我学到了_______________________________________________________。
2、 我在_________________________掌握还不够透彻。
〖教后反思〗
