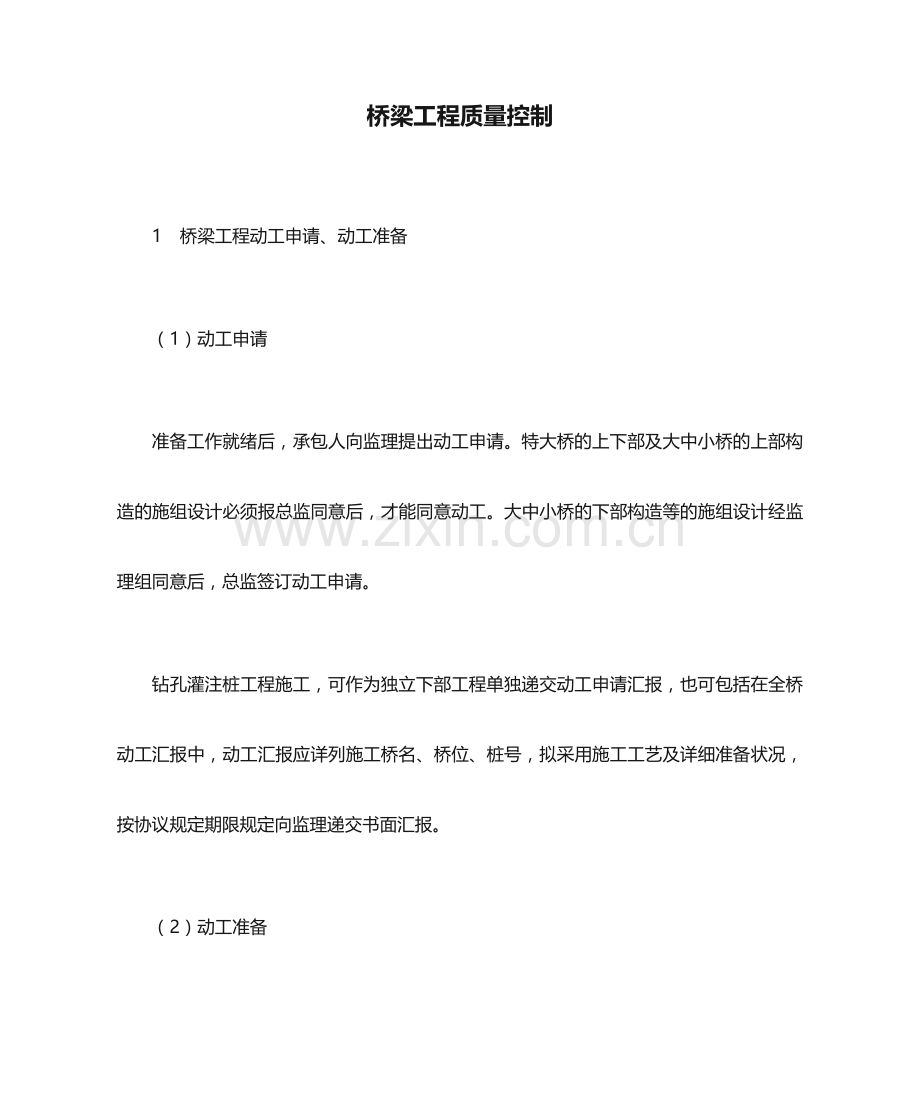

桥梁工程质量控制
1 桥梁工程动工申请、动工准备
（1）动工申请
准备工作就绪后，承包人向监理提出动工申请。特大桥的上下部及大中小桥的上部构造的施组设计必须报总监同意后，才能同意动工。大中小桥的下部构造等的施组设计经监理组同意后，总监签订动工申请。
钻孔灌注桩工程施工，可作为独立下部工程单独递交动工申请汇报，也可包括在全桥动工汇报中，动工汇报应详列施工桥名、桥位、桩号，拟采用施工工艺及详细准备状况，按协议规定期限规定向监理递交书面汇报。
（2）动工准备

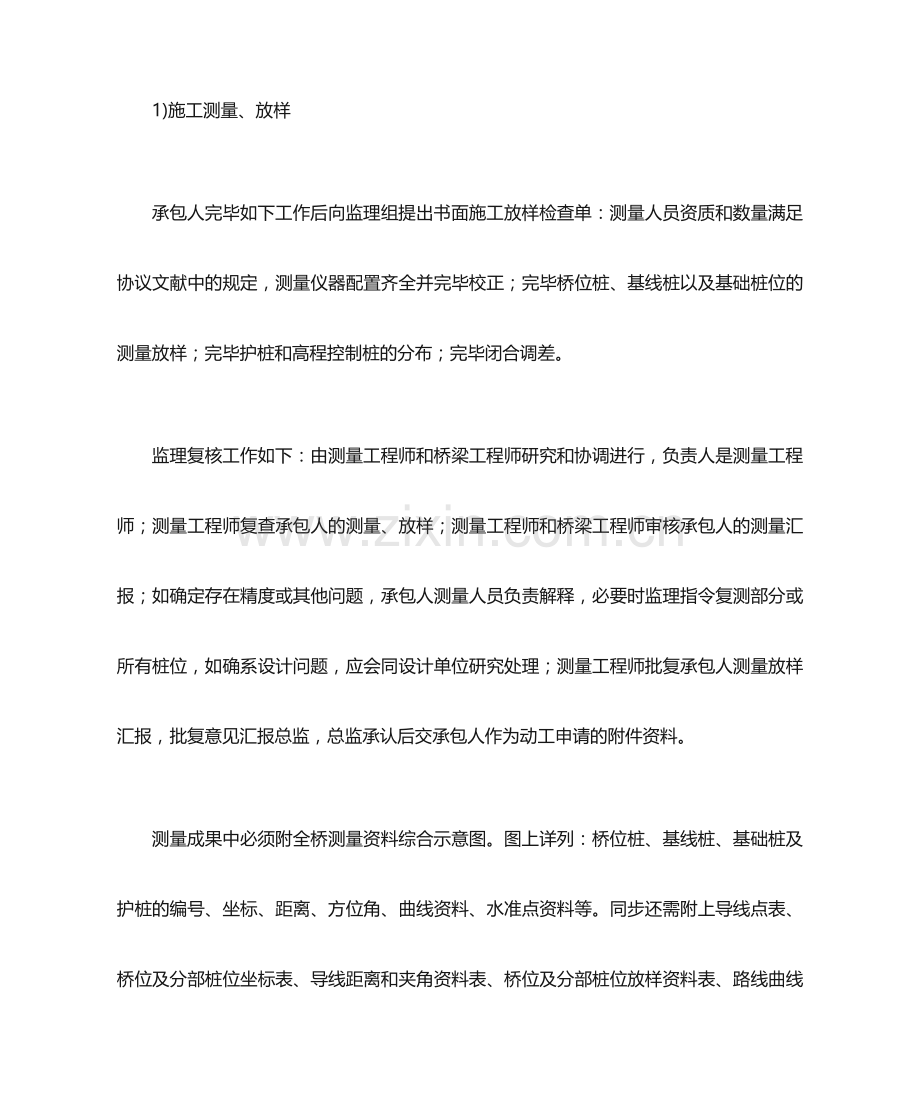

1)施工测量、放样
承包人完毕如下工作后向监理组提出书面施工放样检查单：测量人员资质和数量满足协议文献中的规定，测量仪器配置齐全并完毕校正；完毕桥位桩、基线桩以及基础桩位的测量放样；完毕护桩和高程控制桩的分布；完毕闭合调差。
监理复核工作如下：由测量工程师和桥梁工程师研究和协调进行，负责人是测量工程师；测量工程师复查承包人的测量、放样；测量工程师和桥梁工程师审核承包人的测量汇报；如确定存在精度或其他问题，承包人测量人员负责解释，必要时监理指令复测部分或所有桩位，如确系设计问题，应会同设计单位研究处理；测量工程师批复承包人测量放样汇报，批复意见汇报总监，总监承认后交承包人作为动工申请的附件资料。
测量成果中必须附全桥测量资料综合示意图。图上详列：桥位桩、基线桩、基础桩及护桩的编号、坐标、距离、方位角、曲线资料、水准点资料等。同步还需附上导线点表、桥位及分部桩位坐标表、导线距离和夹角资料表、桥位及分部桩位放样资料表、路线曲线资料表、水准点表等。制作全桥测量资料综合示意图的目的，是为了让测量技术人员之外的有关人员对桥梁的测量状况有较为全面的认识，同步也便于有关技术人员查阅所需的测量资料。
2) 试验准备
原材料：
水泥：除厂方提供的产品合格证书及有关试验汇报外，承包人应在监理组试验人员监督下根据技术规范规定进行强度、初终凝时间、安定性等试验，提交汇报。
一般钢材：按规定项目及频率承包人自检和监理复核，应注意的是：钢材取样，尤其是焊接试件取样规定具有代表性；桥梁工地钢筋寄存规定分类标识，整洁码放，上盖下垫；锈蚀钢筋检查及处理，应辨别钢筋锈蚀程度；轻度锈蚀可除锈使用；重度锈蚀如外观已经有锈蚀孔洞的，应结合试验数据决定取舍；严重锈蚀的钢筋报废；承包人提交焊工的资格证件到监理组，监理组留复印件，作为特殊工种人员资质的证明；无资格证件的，拒绝使用。
预应力钢材：验收时，如质量合格证书不全、运送中受损或发现其他质量疑点时，应考虑增长自检及复核频率。拉钢筋检查：外观检查、拉力试验(抗拉强度、屈服、延伸率)冷弯试验。碳素钢丝的检查：使用前分批鉴定其抗拉强度、弯折次数、伸长率，注意取样规定。下料时弯曲矢高每米不不小于5mm，卷盘远运时，盘径不不不小于400d(d 为钢丝直径)。成束时，检查顺直状况、绑扎状况，编号挂牌、搬运跨度等状况，进行弹性模量试验。
3) 锚具及强度检查：锚具出厂证明书的检查，质量检查及探伤检查。锚具强度检查：螺纹加工精度，退刀槽深度规定，锚环中孔孔心间距误差。 胶管、橡胶管、波纹管、钢管等制孔材料的检查：外观符合性检查。砂石材料，除按规范规定做颗粒筛分、含泥量、石料压碎值，碎石的针片状含量等项目试验外，应注意根据不一样工程部位以及供应材料的特点，确定试验项目增减以及监理侧重点。
4)支座：一般板式橡胶支座，除按规定项目及频率做物理力学性能试验外，监理宜逐块过目，检查几何尺寸、外观状况，尤其注意厚度的均匀性。一般橡胶支座测试频率因厂家的不一样而有区别，一般来讲交通部定点厂家和非定点厂家有差异。当规定测试频度较高时，承包人存在送样不便、经济承担增长等问题，监理试验工程师应全面考虑，在加强现场验收的基础上，合理地确定试验频率。对于盆式橡胶支座，尤其是大吨位的盆式支座，承包人在订货时，应首先考察生产厂家的信誉和产品的质量，及时向监理工程师提供厂方产品质量检查汇报，征求意见，必要时到厂方考察。支座抵达现场后，如确需抽样复查，由总监办、监理组的桥梁工程师、试验工程师和有关负责人共同研究方案。
5)伸缩缝：承包人按设计规定购置的伸缩缝材料进场后，应按包装清单验收主件及附件，检查产品合格证书及有关技术阐明，现场考察几何尺寸、质量状况等。一般持有厂方合格证书的，现场检查无明显质量问题的，不再另行做材料复核试验。
6)混凝土配合比审核和外加剂使用：承包人应按协议规定期限，向监理组试验工程师提交一份包括一组以上该级别的混凝土配合比设计汇报，试验中又应根据强度保证率为95％，决定设计强度的提高值等，并附上试件强度汇报。C30 以上（含C30）混凝土配合比的最终审批权在总监办中心试验室。
对预应力混凝土配合比审定可按一般混凝土配合比审定程序进行，注意考察与否有不利于预应力混凝土材料的外加剂影响。
非设计规定，而由承包人规定使用混凝土外加剂时，承包人应在协议规定期限内向监理工程师递交外加剂使用申请汇报，详细阐明使用外加剂原因，外加剂名称、性能、使用剂量和措施等项内容，并附上使用外加剂后混凝土试件强度和其他性能测试汇报。一般来讲，承包人应递交使用外加剂后的试验汇报，而不是厂方提供的资料。
试验工程师应在规定期限内，批复承包人的自检汇报。并把监理验证试验状况批复内容告知桥梁工程师，作为他们审查和批复承包人动工汇报根据之一。
7) 砂浆配合比审核：承包人向监理组提供拟使用强度级别的砂浆配合比，以及试件强度汇报。每种强度级别应提供1 组以上。M7.5 以上(含M7.5)砂浆配合比的最终审批权在中心试验室。
8) 临时设施建设和场地布置
根据桥位的地形、地质、水文状况，当地的水源、电源、料源状况，便道和全段的通道状况，设备、设施的型号和数量，施工组织的技术安排等全面考虑、合理布置施工现场，并按现场布置及时完毕临时设施建设。在施组中详细论述以上状况。
9)劳动力、材料、机械安排和资金储备
包人应从协议文献规定、协议段总体进度计划和业主的进度规定、构造物质量原则、项目部资金状况、工料机资源信息、队伍技术和管理能力、投资目的等方面做全面、综合考虑，制定桥梁施工的进度计划和总工期，完毕工、料、机的使用计划，同步做好资金的使用计划和储备。
10) 施工组织审查
①现场调查
调查现场布置的合理性、临时设施完善状况、材料符合性和备料状况、劳动力数量与否符合计划安排，机械的功能和数量与否满足施工和计划安排等方面。详细如下：在钻孔桩施工中，要做导管检查(试拼及密闭性试验)、护筒制作和下沉、泥浆配制及性能(比重、稠度)测定、钢筋笼制作等检查。在混凝土施工中，要检查拌和机械、人员配置状况，混凝土供料及浇筑速度与施工工程量适应状况，备用机械、电力(发电机)准备状况；混凝土结合部位清洗状况；砂、石材料含水量，调整工地配合比；高标号或重要部位混凝土，可指令试拌，观测混凝土和易性及粘稠度状况。在预应力施工中，要检查张拉场地布置，如先张法施工的横梁、台座设计及验算，模板设计，后张法施工的预制台座设计及验算；确定张拉措施和张拉程序，超张拉值，张拉控制应力值，持荷时间等；后张法一般分批对称进行，确定与否需要实测应力有磨阻损失值；张拉机具(油泵、压力表)性能校核及标定，定期检查措施及实行；后张法大跨径预制梁合理设置反向拱；支架浇筑预应力梁，应考虑支架和梁的变形设置预拱度。梁体吊装施工中，审查吊装设备、承受荷载计算、吊运方案等；试吊运检查其吊点位置、吊环、吊绳、吊架及混凝土构件棱角保护措施，运送车长度与活动半径、防颠簸措施等；储梁场地规定平整、不积水，并检查排水措施；架梁用千斤顶、油泵的校验；架设设备的荷载试验；安全措施检查；预应力张拉后预拱度，孔道压浆及强度等检查。拱圈砌筑施工中，审查砌段划分，相邻砌段的分层搭接；拱圈砌筑程序：砌筑对称分段，注意空缝设置；支架审查：强度、稳定性、大跨径支架砌筑前的预压，支架设计中的卸架程序，均匀落架的措施等。
②注意事项
除对现场做详细的调查外，尚应注意下述方面：详细理解设计图纸和意图、地质资料、气候、水文、交通、经济、建材供应、设计的合理性，抓住关键确定工作的措施和要点。桥梁工期和全线进度计划的适应状况，重要分项工程，如水下基础工程、上构预制工程与当时气候、水文、经济、建材供应的适应性，重点考察关键工序的机具、设备和工艺的适应状况等。综合考虑承包人的实力和重要工艺安排的匹配，审查施工组织设计的合理性。
③批复动工汇报
根据总监、桥梁工程师、试验工程师、测量工程师等对施组的审查意见，结合现场考察成果，总监批复承包人的动工申请。在实际操作中，监理可视工程规模和承包人的准备状况，将桥梁工程分为若干分部工程来批复承包人的动工申请。
2 桥梁工程施工阶段质量控制
（1） 基础工程
一般规定：监理应详细理解设计提供的工程地质资料，在明挖基础或钻孔过程中，查对地质状况。如由地质剖面图或其他途径得知基础地基下有涌泉、流沙等特殊地质状况存在时，应告诉承包人或考虑准备有关措施。当基底地质与设计文献不符或测定基底承载力不能满足设计规定期，应会同设计、施工部门研究处理。 在软土地区桥台施工时，原设计有堆载预压工艺规定的，应提醒承包人提前安排执行，并安排观测堆载预压沉降状况；明挖地基时，除应满足基础尺寸、标高规定外，尚应考虑排水、施工工艺、施工安全等原因；检查承包人基底承载力测试工作，审核试验汇报；沉井、钻孔桩基础等施工前，应专门制定完整、严格的监理程序，以指导施工及监理工作。板桩、围堰强度验算的检查。
（2）钢筋混凝土
1）监理内容
承包人完毕钢筋施工和自检后，向监理报验。 对照设计图纸，检查钢筋数量、规格、长度、所在位置、绑扎和焊接质量； 注意钢筋在模板内定位及牢固状况，保证混凝土保护层厚度；焊接件按规范规定取样，注意取样代表性； 防止脱模剂污染钢筋。
2）监理方式
现场检查钢筋工程，可用抽样检查的措施，但几何尺寸及高程不容许省略； 重要构造钢筋，除检查承包人的自检汇报外，还应做现场检查，现场填写监理检查表格，作为原始资料的一部分集中归档，并归入竣工资料中作为监理抽检部分。
3）钢筋混凝土工程质量验收内容
工程的平面位置、高程、几何尺寸； 混凝土试件的28d 强度汇报； 工程的外观质量；钢筋、模板以及混凝土施工过程中的检查单，监理批复意见；监理工程师现场检查记录及登记表格，但该内容不提供承包人，由监理汇总保留。
4）钢筋混凝土工程监理方式
混凝土工程施工必须旁站，现场监理可就现场材料配合比执行、混凝土拌和、浇筑和养生等项，向承包人提出提议、意见，或规定采用必要措施，增长材料试验或试件制作频率等。明显不合格的拌和物可指令废弃。当状况严重并将直接影响工程质量或安全时，可由桥梁专监书面指令停止浇筑。浇筑预制第一片大梁时或浇筑持续箱梁混凝土时，桥梁工程师必须现场旁站。
确定存在的一般质量问题，如蜂窝、小面积麻面裂缝等状况，现场监理包括桥梁专监，只能同意修补轻微的并应呈报总监研究处理。严重的质量问题，例如一片梁的报废，应由监理报业主由设计单位确定处理方案。
3）支架和模板
①通则： 承包人支架设计应包括构件和支架整体的强度、刚度和稳定性，以及地基强度验算； 支架顶标高，应考虑支架、梁体自重和设计荷载设置预留拱度； 对于持续箱梁施工宜采用预压支架工艺，该预压实际上可采用吊载的措施，伴随箱体浇筑逐渐撤载。 模板进场后，应先逐块检查与否平整，边角与否整洁；大型桥梁边、角位置应制做特殊型式的模板；模板拼装时，应提醒施工人员设模板错缝； 模板拼装就位后，应先查对设计文献，检查几何尺寸及高程；再检查模板支撑、定位牢固状况；然后看各细部拼缝状况，表面平整度以及涂刷脱模剂状况。 应提醒承包人外露面模板以及脱模剂是影响桥梁工程外观的重要环节；注意预埋件及预留孔道设置；承包人确定预拱度值后，应验收检查模板顶面留预拱度值设置成果，并注意每一跨从支点到跨中应平顺、渐变，必要时指令调整。
② 常见模板类型的详细规定
金属模板： 模板设计图纸检查，下料、接缝、转角、连接孔、表面平整度检查。模板表面隔离剂检查，注意保持混凝土表面颜色一致。防止漏浆，及拼装变形。
竹胶模板：模板外形检查，无夹层、裂纹翘曲。 模板连接采用金属包边接缝的检查，拉杆及套管检查。模板表面平整检查。
③ 支架的制作与安装：
支架设计图纸的检查：强度与稳定性验算，预留施工拱度，考虑弹性变形及非弹性变形。非弹性变形考虑杆与杆挤压引起及基底承重引起的两个原因。设置恒载引起的上部构造变形及预加应力后的反拱数据。检查支架调整空间位置的设施，考虑热胀冷缩引起的额外负荷。检查支架的刚度。支架的基底处理及防止沉降的措施。按设计规定的预压检查。支架的排水设施的检查。施工过程中的沉降检查与记录。卸架设备的检查。拱架的拆卸：拆卸图、拆卸设备、卸架次序及操作措施的检查，拆卸过程中的观测与记录。
④支架、模板的监理方式
监理工程师审核并批复支架设计方案，安排必要的复核验算。承包人应在收到批复或监理同意后，方可安排支架材料进场和架设。支架安装完毕后，监理工程师组织验收。但对于多跨持续箱梁来讲，可以就支架、模板、堆载(实际为吊载)三个环节，由承包人提供一种梁底预加拱度观测方案。监理工程师除现场察看支架、模板安装状况外，还应直接按预加拱度值观测成果，审批确认支架和模板安装质量。即在堆载完毕后，梁底(模板顶面)提供对的的设计标高和满足规定的预加拱度。 支架、模板检查完毕，监理工程师批复检查单，即可转下道工序。桥梁专监应把支架、模板设计、施工及批复状况汇报总监。
⑤混凝土施工
检查材料称量、配合比执行状况。检查拌和措施，包括材料倒入次序、外加剂加入措施、拌和效果，目测拌和料状况，发现异常立即复核配合比执行状况、坍落度状况，发现明显离析等不合格混凝土，应指令废弃。 按协议、规范和设计规定频率进行现场测试，内容有：混合料温度(冬期施工)、坍落度、含气量。试件制作应注意取样代表性，取样数量，按原则养生28d 试件和其他(如7d)试件等。
⑥浇筑
应按协议、规范及现场状况，检查混凝土运送、浇筑、震捣等工艺。 严禁过于简朴，直到影响混凝土质量的施工手段。 浇筑中，应防止混凝土撞击钢筋，导致灰浆、骨料分离状况。视落差状况，应设置漏斗，串筒。虽然在承台上浇筑，也不容许用铁锹抛扔。漏斗、串筒不准直接架设在钢筋或模板上。 震捣工序，应专人专职，按层次次序进行。注意震捣机具配置状况，尤其在大面积施工和直接规定形成路拱横坡时，应配置路拱成型振动梁并配合其他措施。 发生停电或震岛器损坏等忽然事故，应立即人工震捣，不得长时间放置不顾。 确定合理的施工缝留置位置及保证施工缝质量。 注意浇筑中模板、钢筋位移、变形状况。
⑦ 养护和脱模
应检查养护措施和养护时间，尤其在大面积的重要外露面养护措施，注意使用养护液对混凝土表面颜色影响。注意及时组织养护，虽然模板覆盖阶段，也应及时充足保持湿润状态。单墩、柱可用塑料薄膜制成完整不透气的套，密封包裹是一理想养护措施。按规范规定控制落架时间，持续箱梁宜用砂箱落架，以保证控制各支点落架高程差异。
4) 吊装索道的安装检查
安装质量检查：中线位置(不适宜设在过梁及后梁轴线上)，安装垂度的控制值，最低工作净高度值。空载试运转检查：主索张紧程度，塔架或支架偏移状况，风缆及地锚，卷扬机技术性能，起重索安装质量，通讯联络设施，试吊重物的重量及捆扎牢固；各类人员岗位设置等。静载试运转检查：起吊重量，离地高度及记录。动载试运转检查：起吊重量及离地高度，运转时主索垂度，塔架位移，风缆受力，机具运转等观测及记录。
5) 承台混凝土
① 两次浇筑承台： 先将钢管内钢筋笼底座钢筋与承台内钢筋焊接，浇一层承台混凝土。施工缝留在钢管底以上约10cm。安装钢管，定位，测量。将承台内钢筋与钢管外壁焊接牢固。浇承台第二层混凝土前的清洗，刷毛。安放钢管钢筋笼，检查钢筋笼与钢管内壁距离。浇钢管混凝土及承台第二层混凝土，管内混凝土自赔偿配比的选定。两者的混凝土必须严格界定范围。
②次浇筑承台：将钢管柱连同柱内钢筋笼整体吊装在承台混凝土垫层上。就位测量后，与承台内钢筋焊成一体。承台混凝土一次浇筑成型，并浇筑钢管内混凝土，注意钢管的自赔偿性及位置与否对的。
6) 支座施工监理
支座垫层混凝土及大梁混凝土浇筑时，应按设计图纸检查支座加强钢筋的位置、数量、规格及布设状况和预留连接螺栓孔道或预埋连接螺栓的布设及位置；支座垫层混凝土平面、高程控制；支座位置放样。支座安装就位后，应再检查。支座垫层施工责任监理为桥梁专监，支座安装位置控制责任监理为测量工程师；逐一支座检查复核，支座位置复核测量，应从桥梁控制点进行。
7) 伸缩缝施工
浇筑墩、台帽混凝土和梁体时，应预留伸缩缝安装槽口，以及预留螺栓孔。梁体为预制构件时，就位后应检查形成槽口状况。根据施工温度计算并调整伸缩缝安装间隙。按设计规定安装伸缩缝，安装完毕应查对安装位置及安装间隙。经现场监理检查同意后，立即浇筑高标号小石子混凝土封闭槽口。责任监理工程师为桥梁专监。安装第一道伸缩缝时，桥梁专监应在现场检查，经他同意后，方准封闭槽口。
8) 预应力混凝土
后张法施工中施加预应力的混凝土强度规定，梁体外形，锚垫板位置等检查；孔道检查；张拉次序确定；注意预应力筋集中处和锚固端的震捣密实，胶囊气压及定位状况正常，浇筑中管道位移，变形及漏浆状况的处理。先张法施工中张拉次序确定；张拉前的预应力调整；超张拉及操作；预应力筋放松前的混凝土强度控制及放松次序；张拉前对构件模板、钢筋、预埋件等的检查；规定预加应力值控制和均匀性，空心板梁胶囊气压及定位状况正常，设计文献中预应力筋的端头塑料套管包裹状况正常。机具设备、仪表的检查、维护，千斤顶标定期限，如下状况千斤顶需重新校验：张拉时预应力筋持续断裂，千斤顶漏油，调换油压表后，油压表指针不能回零。张拉时，伸长值检查；伸长量、读数等的记录，对异常状况如：滑丝、断丝、锚具压坏、锚下混凝土裂缝的记录。孔道压浆前清孔及孔壁润湿，后压浆孔道应用压力水清孔；压浆压力稳定及时间控制；试件制取及注意取样代表性；全孔道压浆满浆状况保证。责任监理工程师为桥梁专监。现浇预应力梁或预制预应力梁或构件时，预应力张拉、混凝土浇筑、先张法松索、后张法张拉锚固直到压浆等梁的工艺全过程，监理必须现场旁站，并签订意见。预应力梁或构件施工过程中各工序以及工艺验收必须严格按监理程序执行。监理必须完善旁站记录，审批承包人检查单。监理现场及时指出承包人不符合施工质量、安全等的做法，并规定改善。状况严重的可指令工序返工，例如重新张拉，钢丝束重新编束，或规定预应力钢材除锈。如怀疑孔道堵塞可规定通孔或凿孔。严重质量问题，监理工程师可拒绝验收，但应明确指出质量问题内容、性质、程序等，发出书面指令。
9) 桥面铺装
面层质量与否符合施工技术规范。泄水孔的进水口应略低于桥面面层。缘石的平整直顺。伸缩缝安装平整，无堵塞、渗漏、变形、开裂。
10) 栏杆（混凝土护栏）
符合规范对小型构件的质量规定；线和面严格规定顺、平，伸缩缝与桥主体对应并尺寸满足规范规定，监理测量工程师配合桥梁专监做好护栏的外观控制，经总监办验收合格后容许计量。
11) 砌石工程
审定砌筑措施，如坐浆挤浆法，砌筑前底层砌石或基底应湿润，石料应充足湿润。砌筑时灰浆应饱满，砌缝应均匀合格，按规定丁顺压缝，砌筑石料应互相咬结，不准摆放后灌浆，不准石料直立贴皮使用。砌筑拱圈时应注意支架下沉状况，拱圈变形状况，注意样线跑样。砂浆宜机拌，除正常砂浆取样频率外，视现场状况增长试样。确定勾缝方式，勾缝应结实美观。 砌体应及时养生。砌体沉降缝设置规定：严格保证缝的位置，缝的垂直度和宽度；砌体施工中，沥青木丝板应定位对的、牢固，尺寸精确厚度均匀；混凝土施工中，分隔缝的沥青木丝板应充足分隔两边墙身，浇筑混凝土时防止窜浆及板身变位；沥青木丝板应充足浸透沥青；缝的后处理：凿去规定深度的沥青木丝板，一般为5cm—6cm，嵌填沥青麻丝或沥青码碲脂等充填材料；缝的表面处理应牢固、美观。按设计规定设置泄水孔、泄水管，泄水孔后应设置反滤层。按规定确定养护方式和时间。加强现场巡视；及时指出砌筑缺陷，规定改正，局部拆除或返工，增长砂浆试样频率。
12) 桥面附属工程
①防水层：防水层材料检查；防水层通过伸缩缝或沉降缝时，应按设计规定铺设； 防水层应横桥向闭合铺设，表层应平顺，干燥，沥青防水层不适宜在雨天或低温下铺设；粘土防水层，粒径、塑指检查，铺设时应调成胶泥，拍打紧密。
②水管：泄水管的位置、数量、材料检查；泄水管下缘应伸出构造物底面l0cm—15cm；安全带、缘石、人行道悬臂式安全带和人行道构件必须在主梁横向连结或拱上建筑完毕后才可安装。人行道板，人行道梁的铺设次序，人行道的排水横坡检查。人行道板及梁的锚固安全检查。缘石安装的平顺直，整洁。
③形装置：在桥梁工程中的主体或附属工程中，为防止各构筑物或部位之间所发生的不均匀沉降、温度涨缩、地面水渗漏等现象对桥梁导致的不利影响，在设计中就必须规定设置伸缩峰、沉降缝、垂直或水平止水等变形装置。在监理工作中，首先还是应对各类装置的质地、构造、尺寸等于设计规定相对照，仔细检查、然后方对其安装进行监理。
