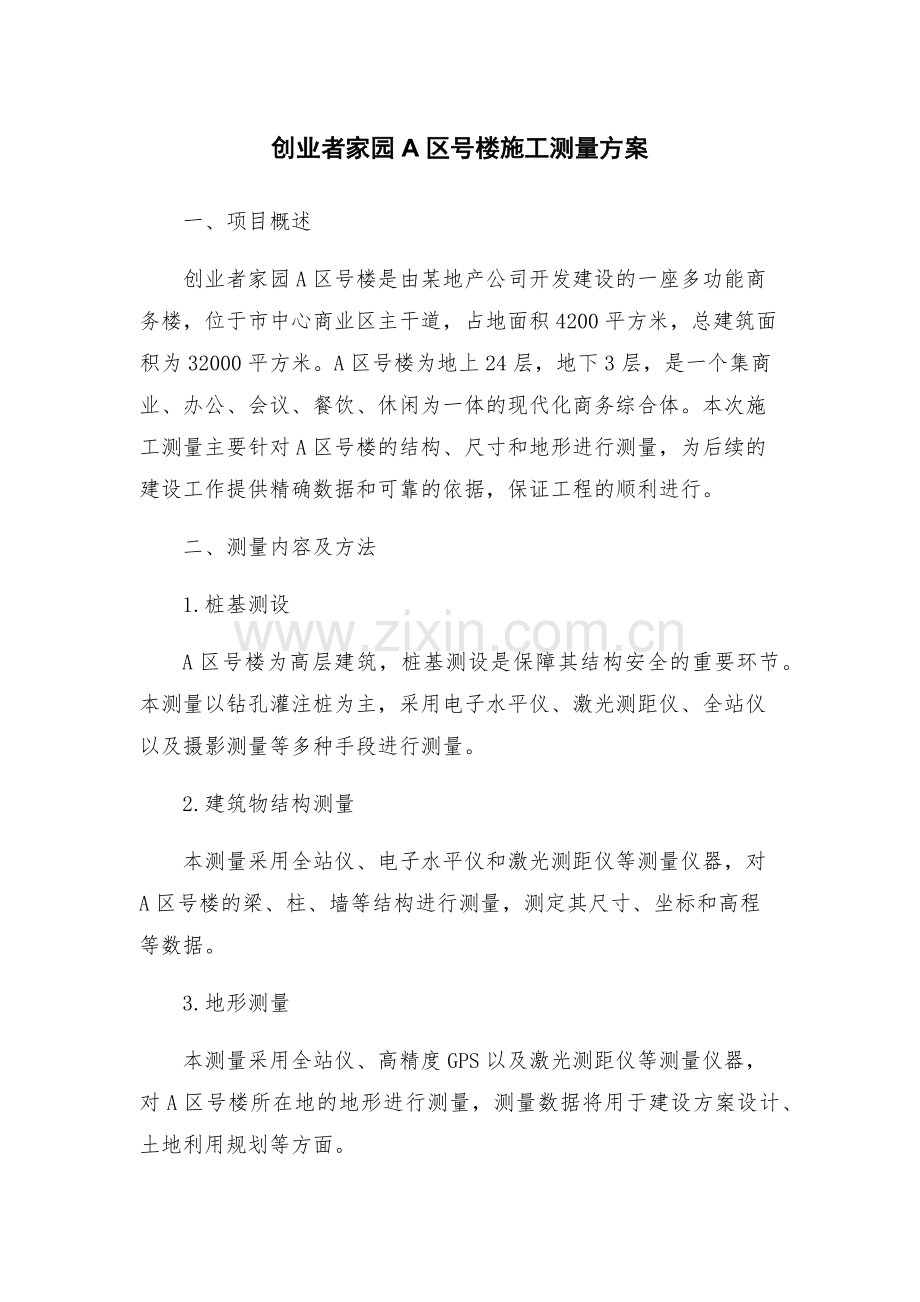

创业者家园A区号楼施工测量方案.docx

创业者家园A区号楼施工测量方案
一、项目概述
创业者家园A区号楼是由某地产公司开发建设的一座多功能商务楼，位于市中心商业区主干道，占地面积4200平方米，总建筑面积为32000平方米。A区号楼为地上24层，地下3层，是一个集商业、办公、会议、餐饮、休闲为一体的现代化商务综合体。本次施工测量主要针对A区号楼的结构、尺寸和地形进行测量，为后续的建设工作提供精确数据和可靠的依据，保证工程的顺利进行。
二、测量内容及方法
1.桩基测设
A区号楼为高层建筑，桩基测设是保障其结构安全的重要环节。本测量以钻孔灌注桩为主，采用电子水平仪、激光测距仪、全站仪以及摄影测量等多种手段进行测量。
2.建筑物结构测量
本测量采用全站仪、电子水平仪和激光测距仪等测量仪器，对A区号楼的梁、柱、墙等结构进行测量，测定其尺寸、坐标和高程等数据。
3.地形测量
本测量采用全站仪、高精度GPS以及激光测距仪等测量仪器，对A区号楼所在地的地形进行测量，测量数据将用于建设方案设计、土地利用规划等方面。
三、测量方案
1.测量预备工作
1）了解A区号楼所在地的地理环境、地理位置和周边环境情况，确定测量的范围和测量目的。
2）搜集现场数据，包括之前的建筑设计图纸、现场环境照片、桩基等测量设备和施工方案等。
3）检查测量仪器和设备，确保其工作正常。
2.桩基测设
1）进行桩位测定：在现场，利用激光测距仪和全站仪测量桩位，确定每根钻孔灌注桩的中心点坐标。
2）检测桩的净空深度：在桩位旁挖掘出桩底层次混凝土，利用电子水平仪进行检测，确定桩底的净空深度。
3）确定桩的长度：采用锤击法和红土流度法判断桩下的障碍物，并测量桩长。
4）记录桩位与深度：将测量得到的桩位、桩长、桩底净空深度等数据记录下来，形成桩位图、桩位表。
3.建筑物结构测量
1）建筑物外部尺寸测量：采用全站仪或激光测距仪测量建筑物外部各面的面积、长度、宽度等参数，为后期施工和设计工作提供精准数据。
2）建筑物内部结构测量：采用全站仪、电子水平仪、激光测距仪等多种测量仪器对建筑物内部的尺寸进行测量，包括梁、柱、墙等结构的尺寸、位置、高程等信息。
3）建筑物高度测量：采用激光测高仪在各个参考点上测量建筑物的高度，包括地面标高和各层屋面高程。
4）建筑物角度测量：采用全站仪或激光测距仪对建筑物各个角度进行测量，保证建筑物设置的水平性和垂直性。
4.地形测量
1）野外控制点的布设：根据测量计划，利用全站仪和高精度GPS对测点进行坐标标定，并确定控制点的位置和数量。
2）地形高程测量：采用全站仪、高精度GPS等测量仪器进行地形高程测量，形成高程平面图和等高线图。
3）地物测量：依据野外控制点，采用全站仪和摄影测量仪器测量建筑物、道路、水系、绿地、地下管线等地物，并测算其位置、尺寸和坐标等数据。
四、结果表达
本测量工作的测量结果会以数据报告的形式进行表达。测量报告应根据各项测量的内容按照项目顺序归类，表格、图表和文字说明等方式清晰地表达测量数据，并尽可能描述清楚每项数据的测量方法和测量误差。数据报告的内容应符合标准规范，简明扼要、清晰明了。
五、安全措施
1）施工现场应建立施工安全管理制度，对现场人员的安全进行保障，减少意外事故的发生。
2）测量钻孔设备要进行相应的维护和保养，确保其性能和稳定性，减少事故的发生。
3）现场应划定安全区域，设立警示标志，提示人员注意安全。
4）现场施工应严格按照安全操作规程进行，防止人员受伤或设备受损。
六、总结
本次施工测量旨在对创业者家园A区号楼结构、尺寸和地形等信息进行准确测量，为后续建设工作提供有力的数据支持和保障。在工作中要严格按照测量方案要求，操作规程讲究，确保测量数据精确可靠，同时切实加强现场安全管理，做好安全防范工作，避免意外事故发生。
