篇一：激光切割作业指导书(v1.2)-
文献编号：jggs/skgx—003 版本：v1.2
激光切割作业指导书
版本（v1.2）
编制：审核：同意：
公布日期：4月30日 实行日期：5月5日 - 0 -
许继电气构造企业

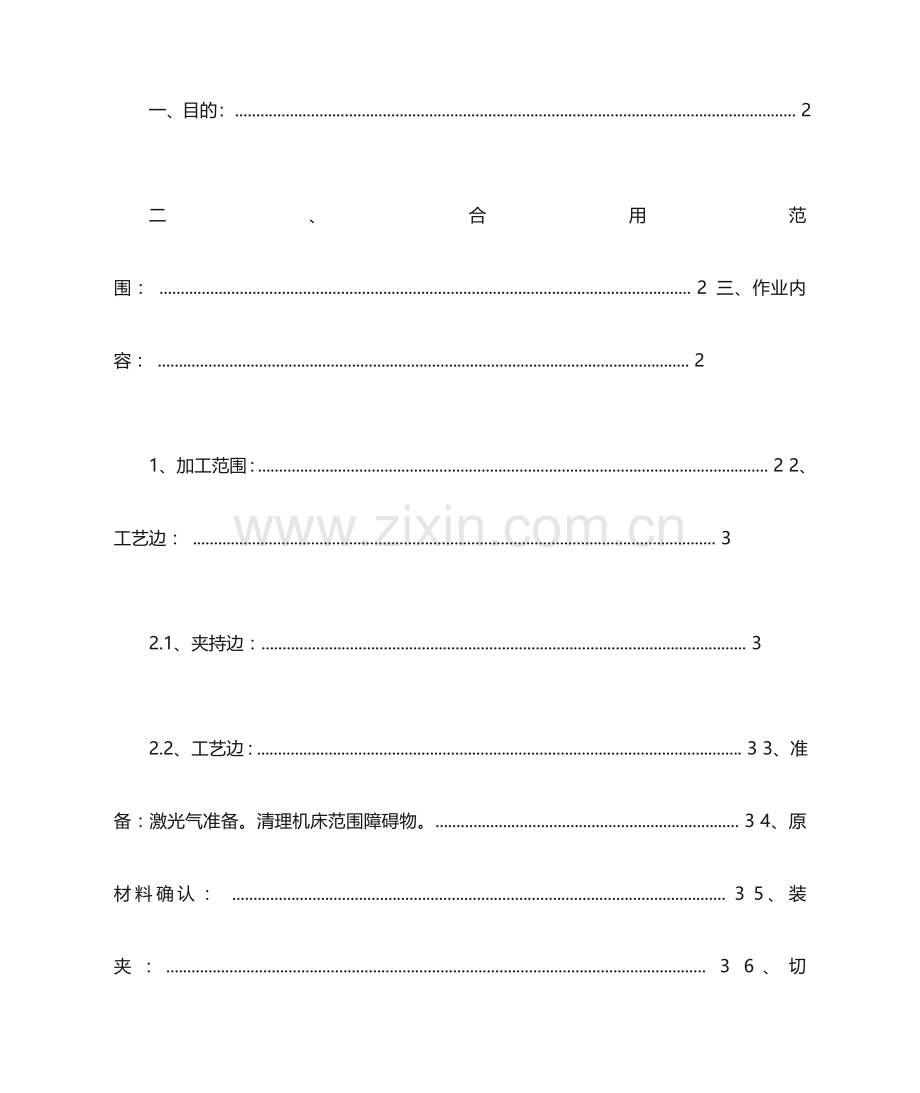

激光切割作业指导书 .......................................................................................................................... - 0 -
一、目的： ..................................................................................................................................... 2
二、合用范围： .............................................................................................................................. 2 三、作业内容： .............................................................................................................................. 2
1、加工范围：......................................................................................................................... 2 2、工艺边： ............................................................................................................................ 3
2.1、夹持边：................................................................................................................... 3
2.2、工艺边：................................................................................................................... 3 3、准备：激光气准备。清理机床范围障碍物。........................................................................ 3 4、原材料确认： ..................................................................................................................... 3 5、装夹：................................................................................................................................ 3 6、切割 ..................................................................................................... 错误！未定义书签。
6.1按照计划，调对应的程序： ........................................................... 错误！未定义书签。
6.2 选择工艺参数 ............................................................................... 错误！未定义书签。 6.3更换镜片： .................................................................................... 错误！未定义书签。 6.4切割： ........................................................................................... 错误！未定义书签。 7、更换工作台： ....................................................................................... 错误！未定义书签。 8、去熔渣： .............................................................................................. 错误！未定义书签。 9、退出 ..................................................................................................... 错误！未定义书签。 10、加工工艺参数附表：........................................................................... 错误！未定义书签。
10.1、trulaster2525工艺参数表： ................................................ 错误！未定义书签。 10.2、trulaster3030工艺参数表： ................................................ 错误！未定义书签。
共 10 页
- 1 -激光切割作业指导书
一、目的：
为trulaster2525、trulaster3030激光切割操作提供对应的参照。
二、合用范围：
trulaster2525及trulaster3030激光切割机床。 合用激光切割条件为：
1、 满足设计：在塔冲上无对应的模具且塔冲上进行步冲无法满足设计外观及功能需求。 2、 加工工艺：在塔冲上无法进行加工的外形及异形孔。
3、 塔冲不易加工：由于加工的材料在塔冲上加工时对模具损伤较大。如： 2.0、2.5、3.0厚的不锈钢材料。
≥3.0的spcc及sphc材料。
4、 质量满足：在塔冲上易导致划伤，无法满足规定的。
5、 材料运用率：同步同一种材料在塔冲上及激光上同步需要加工，塔冲上加工比例小，塔冲、激光同步加
工时材料消耗多，集中在激光上进行统一加工。
6、 样机及样件：对进行试制的样机及样件可进行激光加工。
三、作业内容：
1、加工范围：共 10 页
2文献编号：jggs/skgx—003 版本：v1.2
2、工艺边： 2.1、夹持边：
无需有夹持边，将板材放置在工作台上，靠近定位块。
2.2、工艺边：
零件间至少需加5mm切割余量。 毛坯料与切割零件留8 mm 。3、准备：激光气准备。清理机床范围障碍物。
4、原材料确认：
对照工作单确认材质、料厚、拉丝方向、材料外形尺寸等。
5、装夹：
将工件平放在台面上，与定位挡板靠紧，严禁有导致划伤的拖拉。
3共 10 页篇二：激光切割机作业指导书篇三：激光机作业指导书
激光机作业指导书
一、目的：
保证产品激光品质，提高工作效率
二、合用范围
激光切割
三、内容
电脑部分
1.运行编程软件，进入人机对话窗口。
2.通过设置菜单中的系统设置，设置好电机参数、运动参数、激光参数，通过设备信息栏设置好机器的状态，使软件上的参数与机器设置保持一致
3.制作图形或读入图形文献。
4.针对所需的图形，设置合适的参数（切割参数、雕刻参数）。 机器部分
1.每日第一次开机工作时，先将气嘴取下，拿镜子放在聚焦镜下呈45℃。观测聚焦镜片与否受污染，如有应及时清洗。
2.清洁反射镜片不得过于用力，否则会导致光路的偏移，反射镜须拆下清洁，各反射镜片的保养遵照由污染就及时清洁的原则，必须使用专用镜片清洁剂。
3.每次设备工作前，请注意调整焦距，焦距不准会影响工作效果。
4.取同样板测量其大小并在电脑中做出相似大小的图形外框，确认并导入激光机切割一次，定、靠位用。
5.打开多用途风机，使用按键要用力均匀。
6.作业过程中每30分钟自检一次，与否与样板一致。
7.设备工作中，必须随时检测水温。
8.冷却水量不能少于3/4冷却水箱，并且一定要侵没水泵。
9.在设备工作中，操作人员必须随时观测设备的工作状况，（如：设备与否忽然停机，工作件与否）挡住聚焦镜出光口或设备出现异常声音。
10.作业完毕做好现场6s工作。
注意事项
1.打雷和闪电时严禁开机工作。
2.电压不稳定期严禁开机工作。
制定： 审核： 同意：篇四：激光标识机作业指导书
jmjb-d80型激光标识机作业指导书
一、激光打标机的操作
1 主机操作规程
1.1 启动前检查冷却水的水位及水质状况。机柜总电源的开关应断开，急停按钮处在复位状态。振镜电源、红光指示电源应断开，q驱动器、激光电源的开关处在断开。
1.2 合上机柜后侧的空气开关，启动控制柜面板上的电源总开关；按下冷却水控制面板上的启动按钮。启动冷却水，循环水开始在机内循环。
1.3 温度设定：一般温度设定在20—23°c之间，随环境温度及相对湿度的变化而有所不一样
◆ 尤其注意：当环境温度≥35°c，相对湿度较高时（≥70％），必须采用措施减少环境湿度才能工作，以免导致激光器两端面因温差过大而结露，从而影响激光输出。
2 开机环节
①合上空气开关②启动钥匙开关③启动冷却水④打开激光电源⑤启动激光电源⑥启动振镜电源⑦打开红光指示器，打开q驱动器电源⑧关闭红光指示器⑨启动计算机系统
3 关机环节
①将激光电源的电流输出逐渐减小至0②关闭计算机系统③关闭q驱动器电源 ④关闭振镜电源⑤关闭激光电源 ⑥关闭冷却水⑦关闭钥匙开关⑧断开空气开关
二、设备维护保养与维修
2.1 机床不工作时，将机罩封好，防止灰尘进入激光器及光学系统。
2.2 机床出现故障（如漏水、烧保险、有异常响声等）时应立即切断电源。
2.3 内循环冷却水应按规定定期更换，规定每季度更换一次，假如设备使用较为频繁，则需缩短更换周期。
2.4 长期不用设备的应将内冷却水排尽，在冬季，冷却水温度需在零度以上，否则极易导致腔体内玻璃管炸裂。
三、注意事项
3.1本设备采用的激光器属于4类激光器,输出的光束包具有可见和不可见的辐射，对人眼有害，严禁直视激光光束。
3.2本机周围严禁放置易燃、易爆的物品。也不要有挥发性溶济如酒精、汽油等。
3.3 设备维护、保养、检查时必须切断电源，以免发生危险。
