给排水工程安装监理细则
一、工程概况
工程名称：××××地面薄膜发电项目；
工程地点：××××××；
工程规模：本工程位于×××××内，东经119°27′，北纬32°11′，占地××××××㎡。该场地南邻××铁路专用线，东侧约130m处有××路通过，北侧是一条规划道路，西北角现为废弃的×××。场地地势比较平坦，场地内沿用地周围设有环形道路，除东侧道路为入场重要道路为6m宽外，其他道路均为4m,出入口设在东北角，便于连接×××。场地重要布置薄膜太阳能发电板，以及三个太阳能转换电气设备寄存所需的配电小建筑，分别为1号建筑（×××）、2号建筑（×××）、3号建筑（×××），除×××为两层外，此外两子项均为单层建筑，设计使用年限为××年，耐火等级均为二级。
工程总工期：3个月。
工程总投资：××××万元。
工程的质量目的为：合格。
建设单位：×××××有限企业；
设计单位：××××工程设计院；
监理单位：××××××监理有限企业；
施工单位：××××××有限企业
二、工程特点

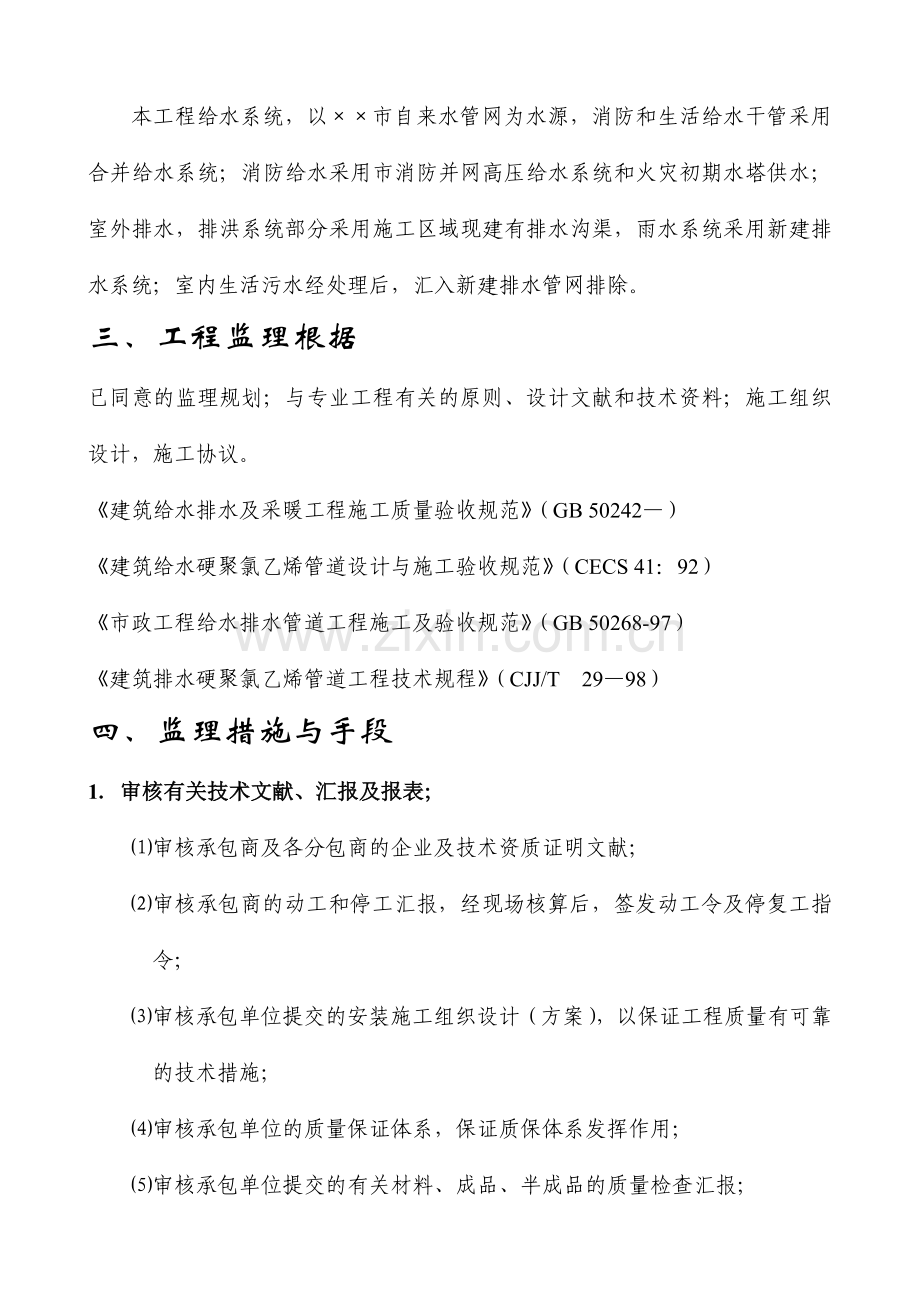

本工程给水系统，以××市自来水管网为水源，消防和生活给水干管采用合并给水系统；消防给水采用市消防并网高压给水系统和火灾初期水塔供水；室外排水，排洪系统部分采用施工区域现建有排水沟渠，雨水系统采用新建排水系统；室内生活污水经处理后，汇入新建排水管网排除。
三、工程监理根据
已同意的监理规划；与专业工程有关的原则、设计文献和技术资料；施工组织设计，施工协议。
《建筑给水排水及采暖工程施工质量验收规范》（GB 50242—）
《建筑给水硬聚氯乙烯管道设计与施工验收规范》（CECS 41：92）
《市政工程给水排水管道工程施工及验收规范》（GB 50268-97）
《建筑排水硬聚氯乙烯管道工程技术规程》（CJJ/T 29—98）
四、监理措施与手段
1．审核有关技术文献、汇报及报表；
⑴审核承包商及各分包商的企业及技术资质证明文献；
⑵审核承包商的动工和停工汇报，经现场核算后，签发动工令及停复工指令；
⑶审核承包单位提交的安装施工组织设计（方案），以保证工程质量有可靠的技术措施；
⑷审核承包单位的质量保证体系，保证质保体系发挥作用；
⑸审核承包单位提交的有关材料、成品、半成品的质量检查汇报；
⑹审核承包单位提交的有关工艺交接检查，分部分项工程质量的自检汇报；
⑺审核设计变更，修改图纸和技术核定书；
⑻审核有关工程上应用的新工艺、新技术、新材料的鉴定书；
⑼审核并签订现场有关质量技术签证、文献和质量事故处理汇报。
2．工程材料的监理
⑴严把工程用原材料和设备的质量关，对设备、管材、线材等，要选用生产工艺先进、质保体系完善的厂家产品；
⑵原材料和设备进场，应进行验收、复试，以防止不合格的原材料和设备用于工程上；
⑶进场的原材料和设备应有厂家资质、生产许可证及出厂质量合格证、材质化验单。其规格、型号、材质和性能等，应符合国家有关的原则和设计规定。对标注不清或怀疑其质量有问题的材料，或者对质量保证资料有怀疑或与协议规定不符的有关材料，可进行抽样送检；
⑷对现场制作的半成品、构件等，按有关规范和原则检查；对不符合规定的拒绝进场使用；
⑸规定施工单位在使用材料前的一定期限内，应向监理报送有关材料的试验汇报。经监理核定后，告知施工单位方可使用。
3．现场施工质量监理
⑴认真审核施工图纸，熟悉施工验收规范。根据每个工程的不一样特点，以及施工中也许产生的隐患提出预控措施，并以书面的形式告知施工单位。
⑵监理应根据现场实际状况，对施工单位编写的专业施工方案，提出质量控制措施，加强检查，以保证安装的质量。
⑶监督检查施工过程中的给排水工程的预留、预埋管线的施工质量（数量、规格、位置），并及时进行验收签证。
⑷检查施工单位与否及时、精确地填写给排水安装隐蔽验收资料，监理方做到认真检查、验收，尤其需要检测的部位应坚持见证，保证数据可靠；
⑸督促安装单位，及时整顿多种必需的有关质量保证资料和技术资料，以保证资料的完整性、精确性。
五、质量目的监理控制的原则及重点
1. 监理的一般原则
工程项目实行监理的基本原则是要实现质量、进度、投资三大目的的控制。工程质量控制是整个监理工作的关键，与进度计划及投资费用互相制约的。监理工程师应监督施工单位按协议、按施工图纸及施工技术规范的规定施工，这是监理工作最主线的原则。
2．质量目的控制
建筑给排水安装工程是建筑中一种重要构成部分，其施工、安装过程直接关系到工程质量、工期和投资费用；而施工质量又直接影响到建筑物整体设备的安全运行及建筑物建成后的使用功能。因此，建筑给排水安装工程的监理也是工程项目监理中的一种重要方面。
⑴ 质量目的
规定所有分部分项工程符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242—）规定。
⒈给排水管道安装
1）管道安装前，必须理解构造，熟悉设计图纸、施工方案。安装人员必须熟悉管材的一般性能，掌握基本的操作要点，严禁盲目施工。
2）管道穿越墙壁、楼板时应配合土建预埋套管。
3）管道穿越地下室外墙、地下室水池、水箱池壁处均应采用金属防水套管；管道穿越楼板处预埋金属防水套管，套管高出地坪30mm。
4）塑料管道之间的连接宜采用胶粘剂粘接；塑料管道与金属管配件、阀门等连接应采用螺纹连接或法兰连接；金属管道之间的连接应采用螺纹连接或法兰连接。
5）管道的粘接接头应牢固，连接部位应严密无孔隙；螺接应紧固，并留有2-3扣螺纹。
6）进入施工现场的管材、管件必须出具出厂合格证或质量证明书，经监理工程师审查合格后，方可安装。
7）胶粘剂必须标有生产厂厂名，出厂日期、保质期。
8）管材和管件的颜色应一致，无色泽不均及分解变色线。
9）管材和管件的内外壁应光滑、平整、无气泡、裂口、裂纹、脱皮和凹陷。
10）管材轴向不得有异向弯曲，其直线度偏差应少于1%，管材端口必须平整并垂直于轴线。
11）管件应完整、无缺损、变形，合模缝、浇口应平整无开裂。
12）管件的壁厚不得不不小于对应管材的壁厚。
13）胶粘剂呈自由流动状态，不得为凝胶体，在未搅拌的状况下，不得有分层现象和析出物出现，不适宜稀释。
14）管材和管件应寄存在通风良好、温度不不小于40℃的库房或简易棚内，不得露天寄存，距热源1米以上。
15）管材应水平堆放在平整的支垫物上
16）管道系统的配管与粘接应按设计图纸的坐标和标高放线。
17）管道系统的坐标、标高的容许偏差应符合下列规定：
坐标：室内埋地管，容许偏差15mm
室内架空管、地沟，容许偏差10mm
标高：室内埋地管，容许偏差±10mm
室内架空管、地沟，容许偏差±5mm
18）水平管道的纵横向弯曲、立管垂直度、平行管道和成排阀门的安装应符合下列规定：
管道和阀门安装容许偏差（mm）
序 号
项 目
容许偏差
1
水平管道纵、横方向弯曲
每米
5
每10米
±10
地沟、埋地
±5
2
立管垂直度
每米
3.0
高度超过5米
≯10
10米以上，每10米
≯10
3
平行管道和成排阀门
在同一直线上的间距
3
19）配管时应符合下列规定：①断管时，断口应平整，并垂直于管轴线；②应去掉断口处的毛刺和毛边，并例角。倒角坡度宜为10o—15o，倒角长度宜为2.5—3.0mm；③配管时，应对承插口的配合程度进行检查。将承插口进行试插，自然试插深度以承口长度的1/2—2/3为宜，并作出标识。
20）管道的粘接连接应符合下列规定：①用干布擦净承插口表面，粘接表面不得沾有尘埃、水及油污；②涂抹胶粘剂后，应在20秒内完毕粘接，如在粘接过程中，胶粘剂干涸，应清除干涸的胶粘剂后重新涂抹；③管道粘接场应远离火源，防止撞击和阳光直射。
21）塑料管与金属管配件的螺接应符合下列规定：①塑料管与金属管配件采用螺纹连接，其连接部位管道的管径不得不小于63mm；②与金属管配件螺接的螺纹塑料管件，其管件螺纹部分的最小壁厚不得不不小于下列规定：
注射塑料管件螺纹处最小壁厚尺寸mm
塑料管外径
20
25
32
40
50
63
螺纹处厚度
4.9
4.8
5.1
5.5
6.0
6.5
③螺纹塑料管件与金属管配件螺接时，宜将塑料管件作为外螺纹，金属管件配件为内螺纹。
⒉室内管道敷设
1） 塑料管道的立管和水平管道的支撑间距按下列规定，且其直线管段固定支承点间距不超过1.8米，当超过1.8米时，在两固定支承点间安装伸缩节。

塑料管道的最大支撑间距mm
外 径
20
25
32
40
50
63
75
90
110
水平管
500
550
650
800
950
1100
1200
1350
1550
立 管
900
1000
1200
1400
1600
1800

2200
2400

2）管卡与管道接触应紧密，但不得损伤管道表面。
3）管道系统的安装容许偏差（mm）如下表：

序号
检查项目
容许偏差
检查措施
1
立管垂直度
(1) 每米高度不不小于3mm
(2) 5m以内，全高不不小于10mm
(3) 5m以上，每5m不不小于10mm；全高不不小于30mm
挂线锤和用钢卷尺量
2
横管弯曲度
(1) 每米长度不不小于2mm
(2) 10米以内，全长不不小于8mm
(3) 10米以上，每10m不不小于8mm
用水平尺，直尺，拉线和尺量
3
立管受水口及卫生设备排水管口的纵横坐标
不不小于10mm
用钢卷尺量
4）管道穿越墙壁、楼板时应配合土建预留孔洞，孔洞尺寸如设计无明确规定期，可比管材外径大50－100mm。管道穿越屋面，应采用可靠的防渗漏措施，如遇天沟，应拐至非天沟处穿越。
5）埋地管道应在基土平整、无突出的尖硬物、坚实可靠的状况下敷设
6）立管必须按设计规定设置检查口，横管亦必须按设计规定设置打扫口。排水横干管长度超过150米，每隔15米设置打扫口
7）立管和横管必须按设计规定设置伸缩节及固定支架。如设计无规定，伸缩节按间距不不小于4米设置，管端插入伸缩节处预留的间隙应为：夏季5~10mm；冬季15~20mm
8）管道的支承件的间距按下列规定，且横干管至立管转弯处，管道转弯的两侧均应设固定支架；管道井设活动支架，每层1米左右处设一只。在地下室、技术层管道密集处应预埋钢板用作管道支架固定，其他一般状况用膨胀螺栓固定。

支承件间距mm
外径
40
50
75
110
160
横管间距
400
500
750
1100
1600
立管间距
≤1500
≤
9）管道的配管应符合下列规定：①断口应平整，并垂直于轴线，断面处不得有任何变形；②插口处例角坡度为150o－30o，倒角长度一般不不不小于3mm；③配管时，应将管材与管件承口试插一次，并作出标识。管端插入承口的深度不得不不小于下列规定：
管材插入管件承口深度mm
序 号
外 径
管端插入承口深度
1
40
25
2
50
25
3
75
40
4
110
50
5
160
60
⒊水压试验和通水能力检查
1）给水管工作压力为0.6Mρa（由都市管网直供），试验压力应为管道系统工作压力的1.5倍，但不得少于0.6Mρa.
2）水压试验必须在管道粘接连接后24小时进行。
3）水压试验前，被试压管道应固定支撑，接头部位必须暴露，便于检查。
4）试压环节：①缓慢注水，排除管道内气体；②检查各个接头处有否渗水现象；③缓慢升压，升压时间不得不不小于10分钟；④升到规定试验压力后，稳压1小时，检查各接头部位有无渗漏水；⑤稳压1小时后，补压至规定的试验压力值，15分钟内的压力降不超过0.05MPa为合格。
5）管道安装完毕后进行灌水试验，灌水高度应不低于底层地面高度。满水15分钟后，若水面下降，再灌满延续5分钟，以液面不下降为合格。
6）排水系统竣工后做通水试验，按给水系统的1/3配水点同步开放，检查排水与否畅通，有无渗漏，无渗漏为合格。
⒋消防管道安装
1）消火栓给水管及自喷给水管的管材应按下列规定：
DN<100mm时，应采用镀锌钢管，丝扣连接。
DN≥100mm时，应采用无缝管，二次镀锌，沟槽式管配件连接。
2）系统工作压力及试验压力
工作压力：消火栓管1.0MPa，栓口0.5MPa
自 喷 管：0.8MPa
防火卷帘加密喷淋管0.6MPa
试验压力为工作压力的1.5倍
3）安装室内消火栓，检口应朝外，阀门中心距地面为1.2米，容许偏差20毫米。阀门距箱侧面为140毫米，距箱后内表面为100毫米，容许偏差为5毫米。
4）安装消火栓水龙带，水龙带与水枪和迅速接头绑扎好后，应根据箱内构造将水龙带挂在箱内的挂钉或水龙带盘上。
5）镀锌钢管采用螺纹连接时，被破坏的镀锌层表面及管螺纹露出部分，应做防腐处理。管子的螺纹应规整，如有断丝或缺丝不得不小于螺纹全扣数的10%。管螺纹根部有外露螺纹。
6）消防给水工程的管材、管件，必须出具出厂合格证或质量证明书，经监理工程师审查合格后，方可安装。
7）消防给水管道系统的坐标、标高的容许偏差与建筑给水相似。
8）消防给水管道的纵横向弯曲、立管垂直度、平行管道和成排阀门的安装规定与容许偏差与建筑给水相似。
⒌室内给排水工程
1）卫生工程所使用的重要材料、设备及制品必须出具产品合格证或质量证明书，经监理工程师审查合格后方可安装。
2）在同一房间内，安装同类型的卫生器具及管道附件，除有特殊规定外，应安装在同一高度上。
3）阀门安装前，应作耐压强度试验，试验应以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于1个，如有漏裂不合格的应再抽查20%，仍有不合格的则逐一试验。对于安装在主干管上起切断作用的闭路阀门，应逐一作强度试验及严密性试验，其试验压力应为阀门出厂规定的压力。
4）给水引入管与排水排出管的水平净距不得不不小于1米。室内给水与排水管道平行铺设时，两管间的最小水平净距为0.5米。交叉铺设时，垂直净距为150毫米。给水管应铺在排水管上面，如给水管必须铺在排水管下面时应加套管，其长度不应不不小于排水管径的3倍。
5）给水立管有装有3个或3个以上配水点的支管始端，均应安可拆装的连接件。
6）管道上的阀门：管径不不小于或等于50毫米宜采用截止阀，管径不小于50毫米，宜采用闸阀。
7）冷、热水管和水龙头并行安装，应符合下列规定：①上下平行安装，热水管应在冷水管上面；②垂直安装，热水管应在冷水管面向的左侧③在卫生器具上安装冷，热水龙头，热水龙头应安装在面向的左侧。
8）安装螺翼式水表，表前与阀门应有8－10倍水表直径的直线管段，其他水表的前后应有不少于300毫米的直线管段。
9）卫生器具给水配件的安装应符合如下规定：
镀络件完好无损伤，接口严密，启闭部分灵活，安装端正，表面洁净。
10）室内给水管道附件及卫生器具给水配件安装标高的容许偏差应符合如下规定：
项 次
项 目
容许偏差
(mm)
检查措施
1
大便器高，低水箱角阀及截止阀
±10
尺量检查
2
水龙头
±10
3
淋浴器莲缝头下沿
±15
4
浴盒软管淋浴器挂勾
±20

11）排水横管与横管、横管与立管的连接用斜三通或90度顺斜三通，排水管转弯处用两个45度弯头，污、废水立管若略有错位，则应用乙字弯连接。
12）在生活污水管道上，设置的检查口或打扫口应符合下列规定：①在立管上应每两层设置一种检查口，但最低层及有卫生器具的最高层，必须设置；②在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管应设置打扫口；③在转角不不小于135o的污水横管上，应设置检查口或打扫口。
13）排水管道上的吊钩或卡箍应固定在承重构造上，固定件间距：横管不得不不小于2米，立管不得不小于3米。
14）安装排水塑料管，必须按设计规定的位置和数量装设伸缩器。
15）通气管不得与风道或烟道连接，高出屋面不得不不小于300毫米，且必须不小于最大积雪厚度。
16）由室内通向室外检查井的排水管，井内引入管宜高于排出管，跌落差不小于300毫米。
⒍雨水管道安装
1）悬吊式雨水管道的敷设坡度不得不不小于0.005
2）雨水漏斗的连接管应固定在屋面承重构造上。雨水漏斗边缘与屋面相接处应严密不漏，连接管道不得不不小于100毫米。
3）雨水管道安装后，应做灌水试验，灌水高度必须到每根立管最上部的雨水漏斗。无渗漏为合格。
⒎卫生器具安装
1）卫生器具的安装，宜采用预埋螺栓或膨胀螺栓固定。
2）卫生器具支、托架的安装须平整、牢固，与器具接触应紧密。
3）安装完的卫生器具，应采用保护措施。
4）卫生器具安装位置应对的。容许偏差，单独器具10毫米，成排器具5毫米。
5）卫生器具安装应平直，垂直度的容许偏差不得超过3毫米。
6）卫生器具安装高度容许偏差，单独器具±10毫米，成排器具±5毫米。
7）地漏应安装在地面的最低处，其蓖子顶面低于设置处地面5毫米。
8）安装浴盆混合式挠性软管淋浴挂勾的高度，如设计无规定，应距地面1.5米。
9）排水栓，地漏 的安装应平整、牢固、低于排水表面，无渗漏。排水栓低于盆、槽底表面2mm，低于地表面5mm；地漏低于安装处排水表面5mm。
10）卫生器具安装应符合如下规定：木砖和支、托架防腐良好，埋设平整牢固，器具放置平稳。器具洁净，支架与器具接触紧密。
⒏附属设备安装工程
1）水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定和施工规范规定。
2）敞口水箱水池的满水试验按注满水72小时不渗漏为合格。
⑵ 监理控制环节
1）事前控制：
① 掌握施工单位安装资质及安装人员素质的基本状况，重点核算施工单位的重要技术负责人的技术状况，理解其安装竣工同类项目的工程质量状况；
② 做好施工图会审技术交底，熟悉施工方案，使设计技术规定及安装范围详细化，保证安装施工方案精确无误；
③ 理解施工单位的施工进度；
④ 核定施工电气设备、材料的订货计划；
⑤ 检查并审核电气设备、材料、器具产品出厂合格证明资料；
⑥ 掌握关键设备安装质量的控制规定；
⑦ 掌握项目内特定内容的施工验收规范。
2） 事中控制
① 监理好每个专业分项分部工程的安装、施工质量控制要点部位；
② 对进场的电气设备、材料和器具等设备要进行复检；
③ 旁站监理设备、器具和电缆、电线的安装和检测、调试工作；
④ 谨慎处理工程变更和设计修改工作，做好工程费用的控制；
⑤ 严格质量检查，报验制度，不合格不得进行下道工序施工；
⑥ 有计划地对照建筑工程的进度施工计划，定期进行进度控制的检查；
⑦ 全面协调建筑工程与其他建筑设备安装之间的施工程序、质量等问题。
3） 事后控制
①对于有关的工程索赔，要认真分析责任单位，对的处理有关索赔问题；
②及时填写好验收汇报、隐蔽记录，对不符合规定的部位及时规定施工单位进行返工；
③仔细核查质量保证资料，认真审查竣工验收资料。包括重要材料合格证，设备试验、调整记录；
④及时进行监理阶段的小结和分析。
⑶ 监理的重点及控制点
1）监理的重点：
①本建筑给排水工程的关键工序是：管道的隐蔽工程、水泵等设备和管道的安装、设备和管道的吹洗、试压试漏试验、灌水清洗试验。
②管道的冲洗、消毒过程中必须有监理工程师和建设单位代表参与，并随机取样送检。
2）监理控制点：
①消控中心的调试，必须请当地的消防主管部门参与，经消防主管部门验收合格，消防系统工程才能竣工验收，进入下道工序；
②饮用水水质规定，必须以当地卫生监督部门出具的检查汇报为鉴定与否合格的原则。
　 ③排水管道坡度应严格按照设计图纸规定，管道连接应严密，无渗漏。
3）监理要点
做好动工前的准备工作，组织施工图设计的交底工作，各专业施工单位应认真细致地阅读施工图，及时发现存在的问题，理解设计意图和技术规定、施工范围和安装方式，以减少和防止施工过程中导致不必要的返工和挥霍。
×××××建设监理有限企业
×××××光伏发电工程项目监理部
×××年××月××日
