初二物理人教版（下册）探究串联电路中电压的规律同步练习（附答案）.doc

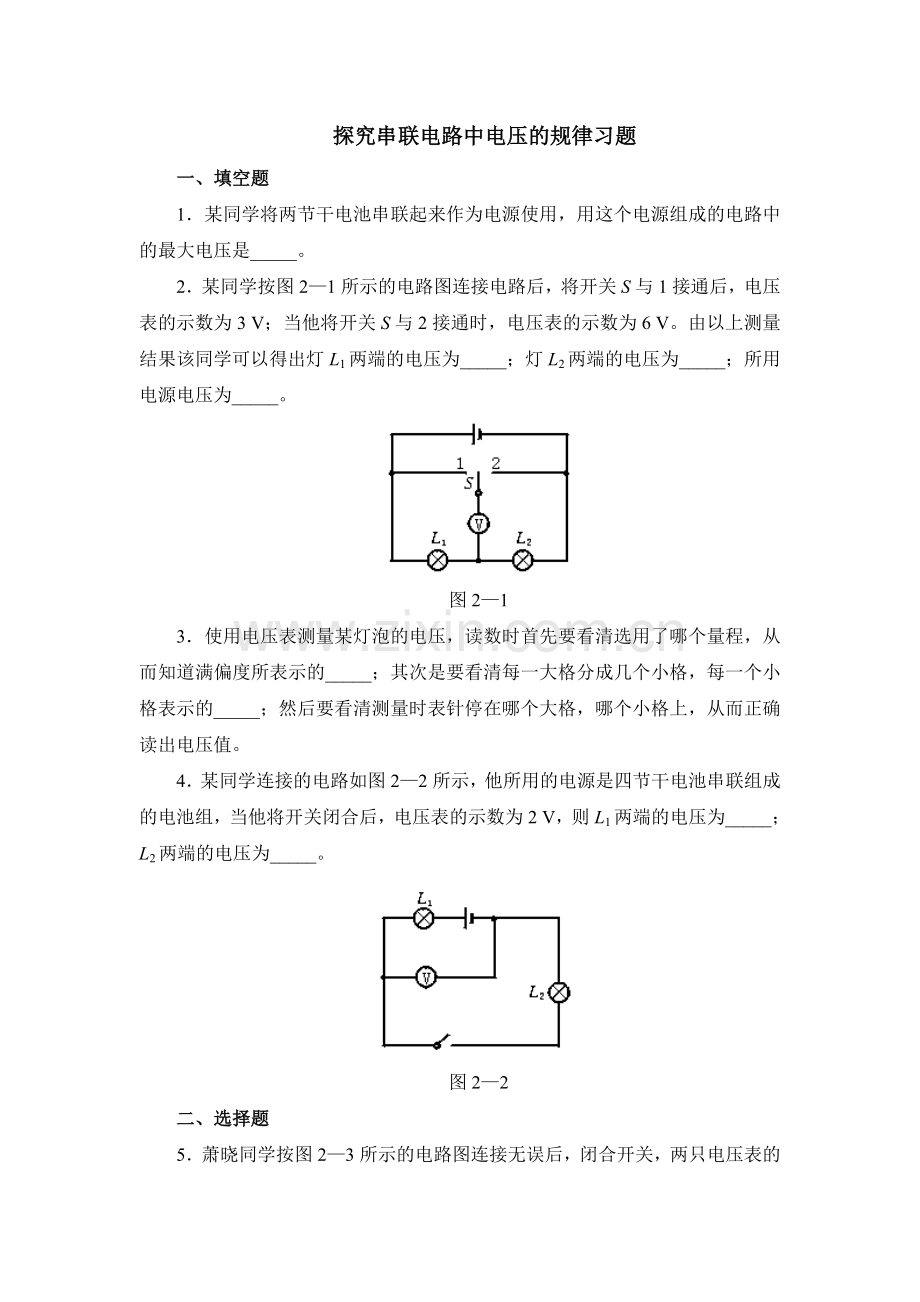

探究串联电路中电压的规律习题
一、填空题
1．某同学将两节干电池串联起来作为电源使用，用这个电源组成的电路中的最大电压是_____。
2．某同学按图2—1所示的电路图连接电路后，将开关S与1接通后，电压表的示数为3 V；当他将开关S与2接通时，电压表的示数为6 V。由以上测量结果该同学可以得出灯L1两端的电压为_____；灯L2两端的电压为_____；所用电源电压为_____。

图2—1
3．使用电压表测量某灯泡的电压，读数时首先要看清选用了哪个量程，从而知道满偏度所表示的_____；其次是要看清每一大格分成几个小格，每一个小格表示的_____；然后要看清测量时表针停在哪个大格，哪个小格上，从而正确读出电压值。
4．某同学连接的电路如图2—2所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_____；L2两端的电压为_____。

图2—2
二、选择题

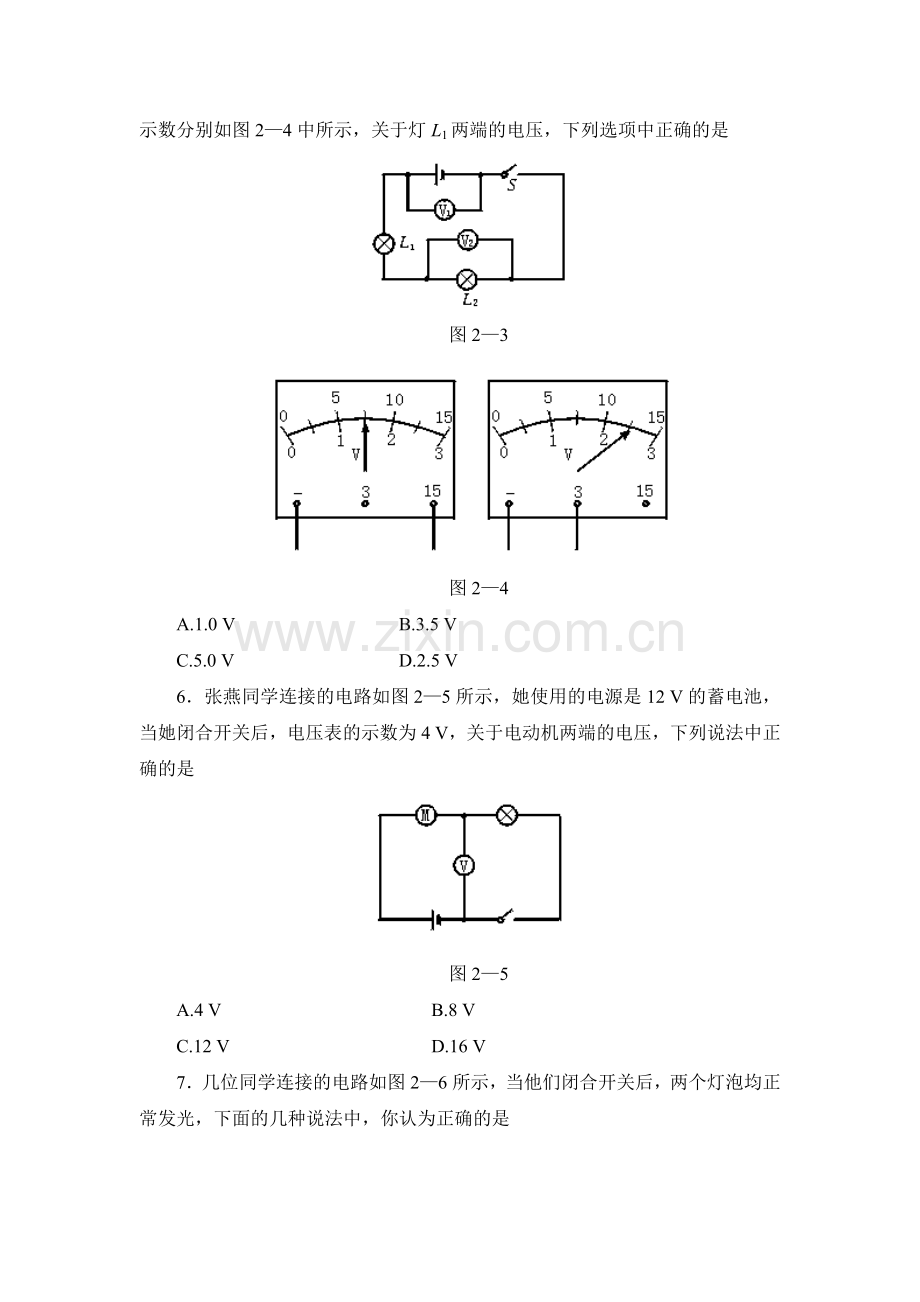

5．萧晓同学按图2—3所示的电路图连接无误后，闭合开关，两只电压表的示数分别如图2—4中所示，关于灯L1两端的电压，下列选项中正确的是

图2—3

图2—4
A.1.0 V B.3.5 V
C.5.0 V D.2.5 V
6．张燕同学连接的电路如图2—5所示，她使用的电源是12 V的蓄电池，当她闭合开关后，电压表的示数为4 V，关于电动机两端的电压，下列说法中正确的是

图2—5
A.4 V B.8 V
C.12 V D.16 V
7．几位同学连接的电路如图2—6所示，当他们闭合开关后，两个灯泡均正常发光，下面的几种说法中，你认为正确的是

图2—6
A.表1、2、3均是电压表
B.表1、2、3均是电流表
C.表1、3是电流表，表2是电压表
D.表1、3是电压表，表2是电流表
8．在图2—7所示的电路中，两个灯泡完全相同，电压表的读数是3 V，关于电源电压和灯L2两端的电压，下列说法中正确的是

图2—7
A.3 V，3 V B.1.5 V，3 V
C.3 V，1.5 V D.6 V，3 V
三、实验题
9．实验课上，老师给出了两个电压表，两个灯泡，一个开关，一个电池组，若干导线，要求测出两个灯泡串联时各自的电压和电池组的电压，请你在图2—8中将所给的器材连接起来，并将你设计的电路图画在方框内。

图2—8

参考答案
一、填空题
1．3.0 V 2．3 V，6 V，9 V 3．电压值，电压值
4．4 V，2 V
二、选择题
5.C 6.B 7.D 8.D
三、实验题
9．如图甲、乙所示

图甲

图乙
