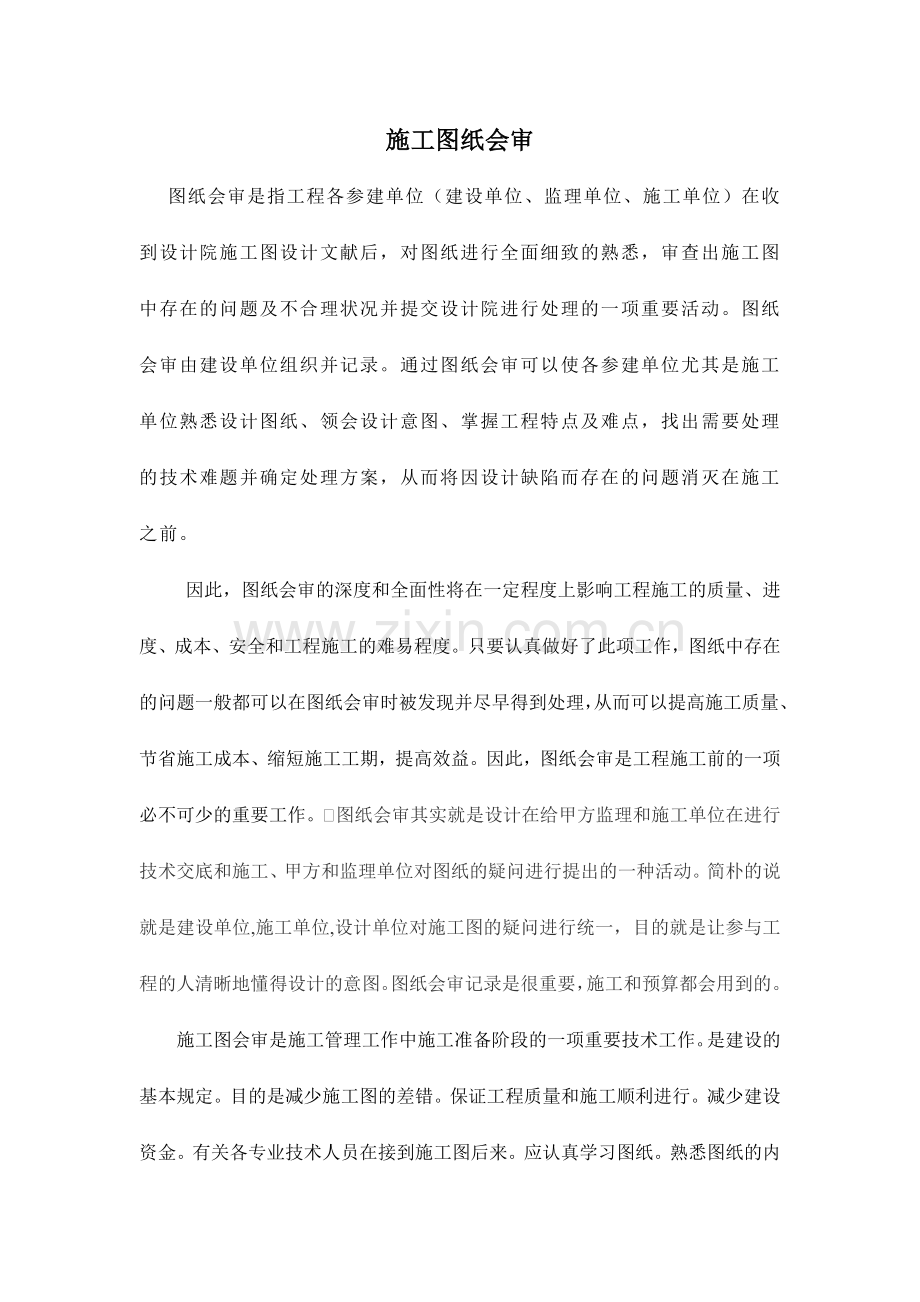

施工图纸会审
图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文献后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理状况并提交设计院进行处理的一项重要活动。图纸会审由建设单位组织并记录。通过图纸会审可以使各参建单位尤其是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要处理的技术难题并确定处理方案，从而将因设计缺陷而存在的问题消灭在施工之前。
因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理，从而可以提高施工质量、节省施工成本、缩短施工工期，提高效益。因此，图纸会审是工程施工前的一项必不可少的重要工作。图纸会审其实就是设计在给甲方监理和施工单位在进行技术交底和施工、甲方和监理单位对图纸的疑问进行提出的一种活动。简朴的说就是建设单位,施工单位,设计单位对施工图的疑问进行统一，目的就是让参与工程的人清晰地懂得设计的意图。图纸会审记录是很重要，施工和预算都会用到的。
施工图会审是施工管理工作中施工准备阶段的一项重要技术工作。是建设的基本规定。目的是减少施工图的差错。保证工程质量和施工顺利进行。减少建设资金。有关各专业技术人员在接到施工图后来。应认真学习图纸。熟悉图纸的内容、要点和特点，弄清设计意图。掌握工程状况。理解建筑构造。以便采用有效的施工措施和可行的技术措施。在审核图纸时。尽量全面地发现图纸中的问题。以便设计人员对审图时所提出问题做出修改和补充。审图是一项综合性很强的技术工作。

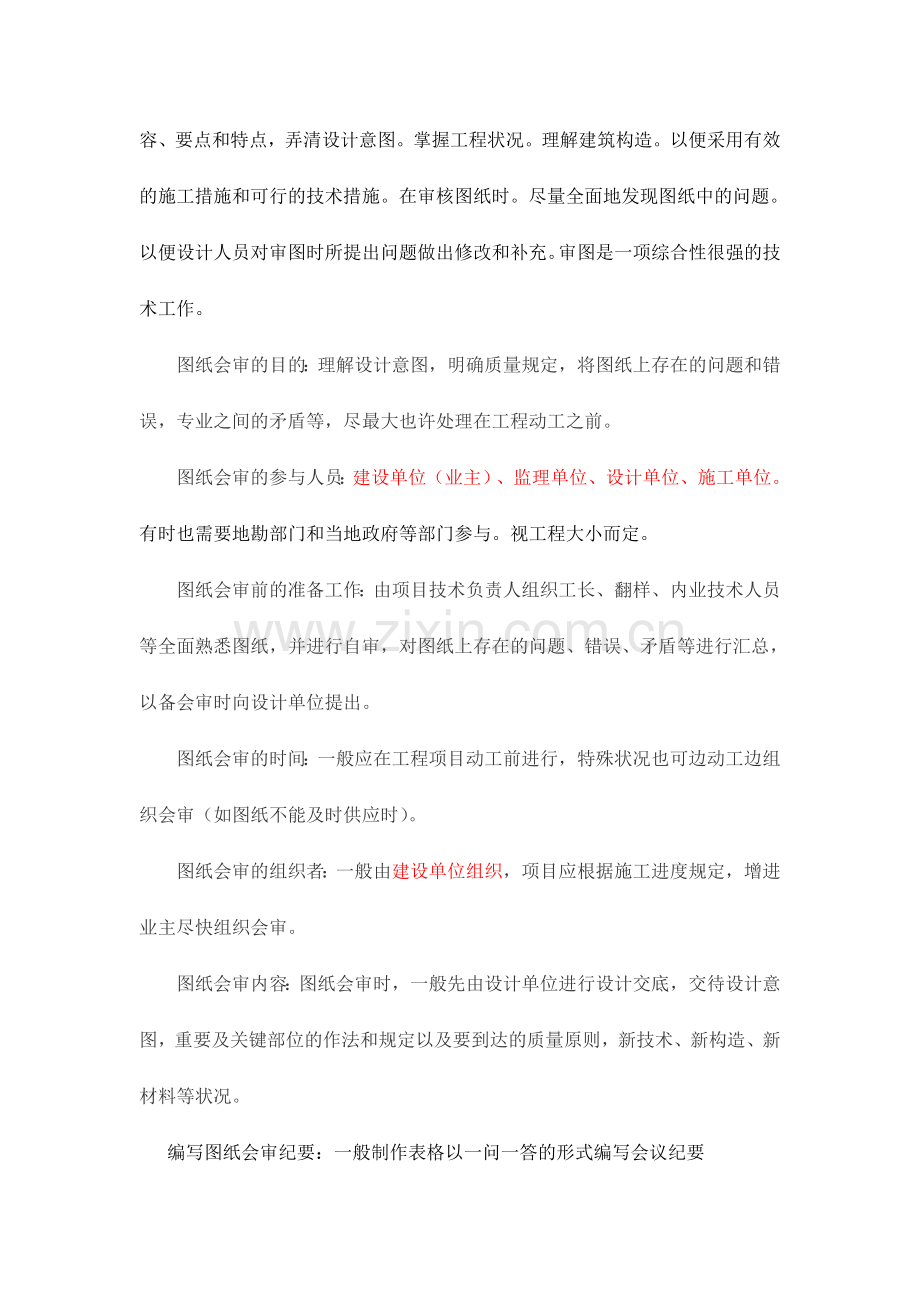

图纸会审的目的：理解设计意图，明确质量规定，将图纸上存在的问题和错误，专业之间的矛盾等，尽最大也许处理在工程动工之前。
图纸会审的参与人员：建设单位（业主）、监理单位、设计单位、施工单位。有时也需要地勘部门和当地政府等部门参与。视工程大小而定。
图纸会审前的准备工作：由项目技术负责人组织工长、翻样、内业技术人员等全面熟悉图纸，并进行自审，对图纸上存在的问题、错误、矛盾等进行汇总，以备会审时向设计单位提出。
图纸会审的时间：一般应在工程项目动工前进行，特殊状况也可边动工边组织会审（如图纸不能及时供应时）。
图纸会审的组织者：一般由建设单位组织，项目应根据施工进度规定，增进业主尽快组织会审。
图纸会审内容：图纸会审时，一般先由设计单位进行设计交底，交待设计意图，重要及关键部位的作法和规定以及要到达的质量原则，新技术、新构造、新材料等状况。
编写图纸会审纪要：一般制作表格以一问一答的形式编写会议纪要
在图纸会审时，首先要查对图纸目录，检查图纸页数与否足够，没有缺页现象；另一方面审查图纸设计人员及设计单位图戳与否齐全，具有人防功能的建筑还要审查与否有人防站的图戳，在以上条件都满足的状况下，进行图纸会审。此外，无论进行哪个专业的图纸审查时，都要先熟读阐明，便于对整个工程有一种初步的理解。
土建施工图与水电施工图的统一的审查
1）土建中墙、柱、梁等与否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。框架构造中，有时候水卫设计未考虑构造柱对卫生器具安装和使用的影响，而实际现场施工时，由于构造柱的尺寸会影响到器具安装应到达的尺寸。消防箱一般设置在楼梯间，应对照土建构造图，看楼梯梁或构造柱与否会影响消防箱的安装。电气施工应注意土建构造图中梁的位置与否影响电气器具的对称布置、光照度等，同步要考虑梁与否会影响吊扇的安装。这些问题如不在施工前提出来，并提出处理措施，就会在后期施工中导致设计变更，给业主或施工单位带来一定的损失。 
2）水电图中设备器具用房设置的位置、尺寸及工艺规定，与土建图中的设计规定与否统一。如消防控制室的门应向疏散方向启动，并应在入口处设置明显的标志，而土建设计中要看门的启动方向与否到达上述规定。泵房预埋件土建图与否与水卫图中的尺寸、位置一致。 （3）管道的布置与否影响装修效果。如排水管道，当横管很长时，由于总管与主管之间规范规定有一定的高差，再加上管道坡度，沿管道坡度方向到管道的最末端时，高差很大，会因此影响整体装修高度。图纸会审时提出来，可以采用放套管及局部变化妆修方案等措施加以处理，就会防止出现这种“因点误面”的状况。 
（4）土建图中轴线、墙中线、柱中线、梁中线等与否与水电图统一。电气配管、水卫预留洞等必须注意这些尺寸。
从总体来说，施工单位应着重于图纸自身的问题并结合实际需要进行审阅，建设单位则对使用功能提出合理的规定。
图纸会审后，由施工单位对会审中的问题进行归纳整顿，建设、设计、施工及其他与会单位进行会签，形成正式会审纪要，以图纸会审的形式发下来，作为施工文献的构成部分。
图纸会审纪要应有：会议时间与地点；参与会议的单位和人员；建设单位、施工单位和有关单位对设计上提出的规定及需修改的内容；为便于施工，施工单位规定修改的施工图纸，其商讨的成果与处理的措施；在会审中尚未处理或需深入商讨的问题；其他需要在纪要中阐明的问题等。 
在该阶段作为有经验的承包商应当大胆对设计可行，但施工费工、效果又差的工艺做某些对自己有利的变更，可以缩短工期，减少成本，对建设方也很有利。

会审程序# k! n" v! x5 T9 `$ Z0 M& O; u
1、会审由建设单位召集进行。并由建设单位分别告知设计、监理、分包协作施工单位（施工单位分包的由施工单位告知）参与。
" M8 [. f% O) j2、会审分“专业会审”和“综合会审”，处理专业自身和专业与专业之间存在的多种矛盾及施工配合问题。无论“专业”或“综合”会审，在会审之前，应先由设计单位交底，交待设计意图、重要及关键部位，采用的新技术、新构造、新工艺、新材料、新设备等的作法、规定、到达的质量原则，而后再由各单位提出问题。  G9 X9 3、会审时，由项目内业技术人员提出自审时的统一意见并作记录。会审后整顿好图纸会审记录，由各参与会审单位盖章后生效。
/ s+ O/ X+ L6 m5 I, v7 f4、根据实际状况，图纸也可分阶段会审，如地下管道工程、主体工程、水电暖等：当图纸问题较多较大时，施工中间可重新会审，以处理施工中发现的设计问题。
2 w, _9 d8 g& S6 Z$ w$ k# W- b会审记录内容
$ G; L( C4 p! Q" N- A1、工程项目名称（分阶段会审时要标明分项工程阶段）。6 z4 X% m; r7 T" u
2、参与会审的单位（要全称）及其人员名字（严禁用职称替代）。
- ^8 R- s( Y1 D/ h8 ^3、会审地点（地点要详细），会审时间（年、月、日）。
+ S2 y$ d. S1 q4、会审记录内容：8 |, Y5 q! W. D% u
1）建设单位和施工单位对设计图纸提出的存在矛盾、问题、由设计予以答复修改的。（要注明图别、图号，必要时要附图阐明）
& R& A6 B2 z) B: {9 \2）施工单位为便于施工，施工安全或材料等问题规定设计单位修改部分设计的会商成果与处理措施。（要注明图别、图号，必要时附图阐明）
' V- J% P$ \3 x6 f: S3）会审中尚未得到处理或需要深入商讨的问题。% M* m, }6 F" g2 z/ O
4）列出参与会审单位名称，并盖章后生效。  z' l  @- f. |; m: t3 L
会审记录的发送
$ R% k: u2 Q  _/ q* P1、盖章生效的图纸会审记录由业内技术人员移交给项目资料员，由资料员发送。$ d' {4 U- e5 F; C2 g1 Q. c% F
2、会审记录发送单位
6 a8 k/ F: k6 z8 M. \1）建设单位（业主）8 C# y3 X4 j: p4 e9 ~
2）设计单位
4 q/ U5 E; Z, P3）监理单位  z, X3 o# z% ^( P1 n
4）项目部：技术、质安、经营预算、工程等部门。专业技术人员、有关队（班组）、预算员，资料员自存三份作交工资料用。
作为配套工程的水电图纸，在会审时应注意如下几点：/ H# x. @# j7 M( |! T7 Q  N
一、水电施工图与否齐全/ T1 x/ }; [: o6 Q9 C( f
通观整套施工图，查对图纸目录，看与否缺乏施工图及其图纸中注明的局部大样图或通用图。
' n. U1 n$ B9 o' G! x二、水电施工图的统一
& O6 u' M: s6 q" V水电施工的系统图、平面图、大样图、通用图及引用图集的原则图是不是统一。
8 X8 b& V* v  O. X! ?  ]三、水电施工图与土建施工图的统一
$ `  Z1 Y8 L' y; b1 r( A1、土建中墙、柱、梁等与否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。框架构造中，有时候水卫设计未考虑构造柱对卫生器具安装和使用的影响，而实际现场施工时，由于构造柱的尺寸会影响到器具安装应到达的尺寸。消防箱一般设置在楼梯间，应对照土建构造图，看楼梯梁或构造柱与否会影响消防箱的安装。电气施工应注意土建构造图中梁的位置与否影响电气器具的对称布置、光照度等，同步要考虑梁与否会影响吊扇的安装。这些问题如不在施工前提出来，并提出处理措施，就会在后期施工中导致设计变更，给业主或施工单位带来一定的损失。. B8 u' G; C, y
2、水电图中设备器具用房设置的位置、尺寸及工艺规定，与土建图中的设计规定与否统一。如消防控制室的门应向疏散方向启动，并应在入口处设置明显的标志，而土建设计中要看门的启动方向与否到达上述规定。泵房预埋件土建图与否与水卫图中的尺寸、位置一致。
4 N& `- v/ D8 v" V  X0 ^% B3、管道的布置与否影响装修效果。如排水管道，当横管很长时，由于总管与主管之间规范规定有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大，会因此影响整体装修高度。图纸会审时提出来，可以采用放套管及局部变化妆修方案等措施加以处理，就会防止出现这种“因点误面”的状况。7 S" 4、土建图中轴线、墙中线、柱中线、梁中线等与否与水电图统一。电气配管、水卫预留洞等必须注意这些尺寸。& R+ L6 P1 ~" M0 ~# P) d
四、水卫图与电气图的统一
/ ~" k- m$ N& O* t; J& G卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置与否有冲突。- Z! ?/ L* u7 {4 |0 @
五、有无特殊规定
% X: P6 t- G1 _参与图纸会审的单位有无特殊规定。
图纸会宙应抓住三个重点; x5 T4 i) E1 C( Y' B# X
第一，找出图纸自身的缺陷和错误。审阅图纸设计与否符合国家有关政策和规定（建筑设计、构造设计和施工规范等）；图纸与阐明与否清晰，引用原则与否确切；施工图纸原则有无错漏；总平与建筑施工图尺寸、平面位置、标高等与否一致，平、立、剖面图之间的关系与否一致；各专业工种设计与否协调和吻合。
8 X8 t, Z) H. F7 T0 _, d2 C0 _第二，施工的可行性结合图纸的特点，研究图纸在施工过程中，在质量上、安全上、工期上、工艺上、材料供应上，乃至于经济效益上施工能否满足图纸的规定，必要时提议设计单位予以合适地修改。& J" U# \; t" O- m6 H$ U
第三，地质资料与否齐全，能否满足图纸的规定；周围的建筑物或环境与否影响本建筑物的施工等；施工图纸的功能设计与否满足建设单位的规定等，都是图纸会审的重要内容。2 ?' Q* X( L; l' N6 T& t
水暖图纸会审应当注意和建筑及构造专业与否存在冲突的地方。
例如排水立管是在门垛背面，与否后期装饰包起立管的时候会影响门的启动；
尚有就是排水横支管与窗位置与否有冲突；
暖气片的位置与否美观一类
这些问题在后期施工中再发现问题的话，就不轻易改了

建筑给排水专业与有关方面的关系
1 专业设计互相之间的关系
（1）水管道、电气线路、通风、空调的敷设位置和走向互相有无干扰。埋地管道或管道沟与电缆沟之间有无矛盾。
（2）水、电、气、风管道或线路在安装施工中的衔接部位和施工次序与否明确。
（3）管道井的内部布置与否合理，进出管路有无矛盾。尤其要注意管井管道的布置与否有助于阀表的安装和后来的维修，管井表的安装位置与否有助于后来的查表。
（4）多种工种安装、调试、试压的配合关系与否明确，有无互相影响。
 2 给排水管道安装与建筑构造的关系
（1）预留、预埋位置与安装实际需要与否相符。
　（2）设备基础位置、尺寸、标高与否满足管道敷设的需要。
　（3）管道沟位置、尺寸、标高与否满足管道敷设的需要。
　（4）建筑标高基准点和放线基准位置与否明确。
　（5）给排水、消防管道敷设位置与建筑、构造标高、位置尺寸等有无矛盾。
　（6）有关建筑设计。如主体构造、墙体构造门窗位置、吊顶构造、内外装修材料等与安装有无矛盾。
建筑给排水施工图审查要点

摘　要：为保证施工顺利进行和工程质量，减少建设资金，会审中应认真审查施工图，对给排水施工图中存在的问题提出处理意见，预见性地处理施工过程中也许存在的问题。详细简介了建筑给排水与各有关专业的关系，施工图审查原则！
　　关键词：施工图会审 原则 要点 建筑给排水
　　施工图会审是施工管理工作中施工准备阶段的一项重要技术工作。是建设的基本规定。目的是减少施工图的差错。保证工程质量和施工顺利进行。减少建设资金。有关各专业技术人员在接到施工图后来。应认真学习图纸。熟悉图纸的内容、要点和特点，弄清设计意图。掌握工程状况。理解建筑构造。以便采用有效的施工措施和可行的技术措施。在审核图纸时。尽量全面地发现图纸中的问题。以便设计人员对审图时所提出问题做出修改和补充。审图是一项综合性很强的技术工作。需要考虑的事项千头万绪。挂一漏万在所难免。在审图时若有一份清单对照检查就可以协助审图者防止重大的疏漏。如下是笔者在审图实践中总结确定的一份清单仅供参照。
　　1 建筑给排水专业与有关方面的关系
　　1. 1 专业设计互相之间的关系
　　（1）各用电设备的位置与供水（电）及控制位置、容量与否匹配。零配件及控制设备能否满足规定。
　　（2）电气线路、管道、通风、空调的敷设位置和走向互相有无干扰。埋地管道或管道沟与电缆沟之间有无矛盾。
　　（3）连接设备的电气线路、控制线路、管（水、油气）路与设备的进线接管位置与否相符。
　　（4）水、电、气、风管道或线路在安装施工中的衔接部位和施工次序与否明确。
　　（5）管道井的内部布置与否合理，进出管路有无矛盾。
　　（6）多种工种安装、调试、试车、试压的配合关系与否明确，有无互相影响。
　　1. 2 给排水管道安装与建筑构造的关系
　　（1）预留、预埋位置与安装实际需要与否相符。
　　（2）设备基础位置、尺寸、标高与否满足管道敷设的需要。
　　（3）管道沟位置、尺寸、标高与否满足管道敷设的需要。
　　（4）建筑标高基准点和放线基准位置与否明确。
　　（5）给排水、消防管道敷设位置与建筑、构造标高、位置尺寸等有无矛盾。
　　（6）有关建筑设计。如主体构造、墙体构造门窗位置、吊顶构造、内外装修材料等与安装有无矛盾。
　　2 施工图审查要点
　　现将建筑给排水、消防、人防工程供水系统审图的几种大原则和按图纸目录分述的要点简介如下。
　　2. 1 审图的原则
　　（1）设计与否符合国家有关技术政策和原则规范及《建筑工程设计文献》编制深度的规定。
　　（2）图纸资料与否齐全。能否满足施工需要。
　　（3）设计与否合理。有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号与否完整无误。有关部位的标高、坡度、坐标位置与否对的。材料名称、规格型号、数量与否对的完整。
　　（4）设计阐明及设计图中的技术规定与否明确。设计与否符合企业施工技术装备条件。如需要采用特殊措施时。技术上有无困难。能否保证施工质量和施工安全。
　　（5）设计意图、工程特点、设备设施及其控制工艺流程。工艺规定与否明确。各部分设计与否明确。与否符合工艺流程和施工工艺规定。
　　（6）管道安装位置与否美观和使用以便。
　　（7）管道、组件、设备的技术特性，如工作压力、温度、介质与否清晰。
　　（8）对固定、防振、保温、防腐、隔热部位及采用的措施、材料、施工技术规定及漆色规定与否明确。
　　（9）需要采用特殊施工措施、施工手段、施工机具的部位规定和作法与否明确。
　　（10）有无特殊材料规定，其规格、品种、数量能否满足规定，有无材料代用的也许性。
　　2. 2 审图要点
　　2. 2.1 总阐明
　　（1）设计阐明应包括设计根据、设计范围，给排水、消防各个系统扼要的论述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
　　（2）重要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型与否安全合理。
　　（3）管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等与否采用有效合理的措施。
　　（4）与否按消防规范的规定设置了对应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算与否合理。
　　（5）与否选用了淘汰产品。
　　2. 2. 2 给排水平而图
　　（1）生活水池、水箱与否为独立的构造型式。
　　（2）给水管道与水加热设备及也许引起回流的卫生设备的连接与否有防止回流污染的措施。
　　（3）生活给水泵房的位置与否避开了有防振或有安静规定的房间。水泵机组，吸、压水管支架及机房墙体顶板与否采用了隔振或消声措施。
　　（4）有无厕所。盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生规定用房的上层。
　　（5）地下污水泵井与否设置密封井盖和通气管。
　　（6）选用的水加热设备及其布置、敷设与否考虑了检修规定。
　　（7）管道的布置、敷设与否满足规范规定。
　　2. 2. 3 水消防、人防部分平面图
　　（1）建筑物内不一样用房或公共场所灭火设施的选择与否恰当，有无遗漏的地方。
　　（2）消防水池、高位水箱及消防水泵房与否满足规范规定。
　　（3）消火栓及自动喷洒头、水泵接合器的布置与否满足规范规定。
　　（4）需要水幕分区或配合防火卷帘分区处与否按规范规定设置了对应的水幕设施。
　　（5）消防电梯与否设置了排水设施。
　　（6）寒冷地区。无采暖地下车库有结冻也许的水消防管道与否有合理可行的防冻措施。
　　（7）灭火器的造型与布置与否满足规范规定。
　　（8）当有人或防空地下室时。给排水设计应符合人防设计有关规范及当地人防主管部门的规定。
　　2. 2. 4 总平面图
　　（1）消防专用或生活共用的室外给水管与否按规范规定连成环状管网。室外消火栓、水泵接合器的布置与否符合规范的规定。
　　（2）入市政污，雨水管接合井的管径、标高与否合适。
　　（3）化粪池、污水池等与埋地生活用水储水池的距离与否不不不小于10m.当不满足时。与否采用了防止污染生活用水储水池水质的有效措施。
　　2. 2. 5 系统图
　　2. 2. 5. 1 给水系统
　　（1）高层、低层建筑的给水区与否符合规范规定，最不运用水处的水压能否得到保证。
　　（2）给水管道的连接与否存在回流污染问题。
　　（3）水池、水箱至生活饮用水点的供水管上与否按规定采用了安全可靠的一次防污染措施。
　　（4）按规定需设中水的项日，与否设置了中水处理与供水系统，中水水量与否平衡。
　　2.2.5.2 热水系统
　　（1）热水供水分区与否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外）。
　　（2）其中热水供应系统与否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。
　　（3）公共浴室与否设有水温稳定和节水措施。
　　（4）系统上与否设有防膨胀泄压用的安全阀，膨胀管（或膨胀罐），伸缩节，固定支架等附件。与否设有防止和减缓管道和设备结垢、锈蚀的装置。
　　2.2.5.3 排水系统
　　（1）排水系统与否采用了雨、污分流；雨水斗及其布置与否符合规定。
　　（2）污水立管底部的排水横管的连接与否满足规范规定。或采用单独出户的措施。
　　（3）水管与否按规范规定设置通气管及检查口、打扫口。
　　2.2.5.4 消防系统
　　（1）消防水池和屋顶消防水箱的储水容积与否符合规定。当消防、生活合用水池、水箱时。有无保证消防水量不被动用的措施。
　　（2）消防满足规范规定。系统上与否有减压、泄压等安全使用和保证灭火效果的措施。有无消防水泵的自检措施。
　　（3）消防水泵及增压设备与否满足规范规定。
　　（4）室内消火栓管网与否按规范规定连成环状。环状管网的引入管与否不少少两根。管网上阀门的布置与否满足规范规定。
　　（5）屋顶与否设试验用消火栓。自动喷水灭火系统各层末端与否设有终端放水试验装置。
　　（6）消火栓与自动喷水灭水系统管径与否合理。
　　（7）寒冷地区、地卜不采暖车库与否采用干式或预作用自动喷水灭火系统。
　　（8）消防水泵接合器的设置与否满足规范规定。
　　3 施工图审图注意事项
　　（1）看设计总图时要审核总设计用水量与否配合。以及当地的平均水压与选用的管径与否合适。以及水质的洁净程度。要考虑水垢积聚减小管道流量的发生。因此进水总管应在总用水量基础上加大一级管道。要查对管道与其他管道或建筑物有无影响和阻碍施工。与否需要改道。
　　（2）在看单位工程的施工图时。重要是看给水系统透视图。在审核中重要应检查管道设置与否合理。水表设置的位置与否便于查看和检修。要进行局部检修时与否有了控制的阀门。配置的卫生器具与否经济合理。
　　（3）对于大型公共建筑、高层建筑给水施工图。要审核有无单独的消防用水系统。而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。放置阀门井的位置与否便少启闭。便少检修。周围有无障碍物。以保证消防时紧急使用。
　　（4）对设计所选用的排水管、材料、排水系统相配合的卫生器具。审图时可以对所用材料的利弊提出问题或提议。可供设计或使用单位参照。
　　（5）根据使用状况可审核管径大小与否合适。如某些公共卫生间由于目前使用条件及人员的复杂。其污水总立管管径不能按一般几种蹲位来计算。有时设计DN 100的管径。往往需要加大到DN 150.使用上才比较以便。不易被堵塞。
　　（6）对排水室外部分进行审核。重要是管道坡度与否注明。坡度与否足够。污水管汇流弯处与否设置检查井。其深度与否足够。还应注意检查井的位置。与否会污染环境及影响易受污染的地下物。
　　（7）土建图与给排水施工图互相校核的内容重要是标高。上下层房间使用功能相似。防止上部房间为厨卫。下部为住房。这样损去了房间的完美。一旦以上部厨卫间漏水。就会严重影响下部房间的使用。同步也要防止将外立管设置于阳台处。既不便与安装更重要是影响美观。
　　（8）给排水管穿梁时在某些部位会影响构造。由于排水管穿过梁时要占用一种管道位置。使梁的截而减少。减弱了梁的强度。尤其是阳台外悬臂挑梁的根部。不容许有排水管穿过。否则无法保证悬臂的强度。留下安全隐患。
　　4 结语
　　施工图会审是一项极为细致的技术工作。其综合性很强。要审核好图纸。除了审图者认真看图外。还与审图者自身素质有关。审图者的综合素质。包括对设计图看图能力；对各有关设计、施工规范的理解和认识；对施工工艺和施工措施现场经验的积累；对建筑、构造的认识；对给排水专业有关边缘专业的认识；对建筑设备的交叉施工及多种管道综合布置的避让的处理。只要我们在工程实践中不停地提高上述知识和技能。就一定能提高审图水平。更多预见性地处理施工图中存在的问题保证工程质量。
图纸会审记录
工程名称
合作区8号小区2号楼公租房改造工程
编号
-12
时间
-05-03
设计单位
珲春森林山建筑设计有限企业
专业名称
土建
地
点
甲方办公室
页数
共1页，第1页
序号
图 号
图纸问题
答复意见
1
2
3
4
5
建施J-3
建施J-4
建施J-5
建施J-6
建施J-11
水暖
水施4-3
1．甲户型2轴和F轴、7轴和F轴、20轴和F轴、25轴和F轴、37轴和F轴、42轴和F轴区域之间墙体取直。
2．甲户型4-E轴、5-E轴、22-E轴、23-E轴、39-E轴、40-E轴户内设置给水及供热管道，且水表与供热阀设置于E轴墙外明装。
3．甲户型2-AB轴、7-AB轴、20-AB轴、25-AB轴、37-AB轴、42-AB轴阳台M0820门取消，改砌120砖墙。
4. 取消G轴处推拉门M1824、B轴处窗C1815、A轴处推拉门M1824。
5．未做8轴沉降缝防潮和保温处理阐明。
6. 风道均采用子母排风
7. 水磨石窗台板取消，不设窗台板。
8. 楼梯踏步板改成大理石板
9. 外墙SX保温系统改成保温砂浆
1.
屋面改为平屋面（坡度不低于5%）。提供太阳能底座详图

1.
提供平屋面详图。
1.
给水供热入户均在1轴西侧
2.
5单元主给水管道-0.70标高上方管径De20改成De50

签
字
栏
建设单位（公章）
监理单位（公章）
设计单位（公章）
施工单位（公章）
代表：
代表：
代表：
代表：

设计交底与图纸会审纪要                     B－7
工程名称：新钢1550mm冷轧工程                                       编号：ZT002
会议时间
-2-25
会议地点
冷轧项目工地会议室
主 持 人
曹盛勤
参与人
名单附后
记 录 人
许丽珠
会议主题：设计交底与图纸会审专题会议
会议内容
2月25日，冷轧工程项目部组织召开了冷轧工程Ⅰ区的设计技术交底，针对施工图施工不明确的部分进行技术交底与图纸会审,参与会议的有中冶南方设计研究院冷轧项目经理邱坚、土建设计高工、冷轧工程设计总工程师以及冷轧工程项目部、冷轧工程项目监理部、二十冶冷轧工程项目经理部的代表。.
一、设计交底：
中冶南方设计院冷轧项目经理邱坚从设计意图、构造设计特点、工艺布置与工艺规定、施工中注意事项、技术措施等六个方面进行了较为详细的设计技术交底。
二、图纸会审：
,二十冶、监理部、冷轧项目部以书面形式提出图纸存在需要处理的问题,共同进行了既有图纸会审，中冶南方严涛针对施工图上提出的问题进行答疑。现纪要如下：
                         图 纸 会 审 记 录
工程名称
新钢1550mm冷轧工程冷Ⅰ标段
单位
二十冶
序号
图号
图纸问题
会审意见
1
05-30400Y1 50-30400Y6 05-30400Y11
在柱基础开挖工程中，地基在5~6m到达持力层，而没到达设计标高时，柱基底层标高与否可以往上抬?
在抵达设计规定的前提下，可抬高，原则如下：①1区原料库基底标高≤-6.000m;②2区及3区基底标高≤-4.5000m并不能影响设备基础施工
2
05-30400Y1 50-30400Y6 05-30400Y11
现柱子杯口设计为圆型状，能否改为方形的?
可改为方型

序号
图号
图纸问题
会审意见
3
05-30400Y1 50-30400Y6 05-30400Y11
厂房柱基电气接地(05_30400Y1-1与05_30400A5-3)图，两图反应不一，采用那张图为准?
以构造图为准
4
05-30400Y1 50-30400Y6 05-30400Y11
图05_30400Y1_2中钢管柱插入杯口段在下部分部焊有钢筋，但没有钢筋的间距和直径。
见钢构造部分图纸
5
05-30400Y1 50-30400Y6 05-30400Y11
能否将柱子上表面的Φ16的焊接钢筋网改为Φ12的钢筋网而间距不变?
按原图施工
6
05-30400Y1 50-30400Y6 05-30400Y11
现冷轧厂房内地坪标高从本来的66.3m提高到66.6m，地坪提高后，柱子、设备基础与否也要提高300mm?
厂房内容所有建构筑物     ±0.000均为66.600
7
05-30402Y1
图纸05_30402Y1_1总阐明(轧机设备基础模板图)中变形缝采用沥青麻丝填缝，能否改为泡沫板?
可改为泡沫板
8
05-30400Y6
在图纸设计中2A_226柱的埋深为-11.6m，而附近的设备基础底板在-9.8m，由于该处的地基探点118#表达在-3.1m就是强风化砾岩，能否将该柱底标高抬至与附近基础底板相一致的标高?
可抬高，与轧机地下油库底板浇在一起，基础短柱对应缩短
9
05-30401Y1
能否提出二区步进梁及酸洗机设备基础的底板埋深，便于二区A柱基土方的开挖；
可提供酸洗设备基础开挖图给贵方
10
05-30400Y7
2B、2C列钢柱的下肢柱缀条，图05_30400Y7_2、3中的”构件表”标示为Φ273×8、Φ245×8，但钢架详图中均标示为Φ325×8，请明确采用何种规格?
(2B)、(2C)列下柱肢缀条采用∮273×8
11
05-30400Y7
图05_30400Y7_10、11的AGJ_3、3a中的下肢柱半门吊支座梁断面高度标示为750mm，但节点图05_30400Y7_16中11节点图标示高度1000mm,请确认；
按节点图-16中高度1000mm
12
05-30400Y2  05-30400Y7  05-30400Y12
钢柱的上柱头、柱身上的加劲板与否所有为Q345B材质?
均为Q345B
13
05-30400Y7
2C列预留为二期施工的钢柱头未标明接口高度，其腹板、翼缘板与否分别为18mm、25mm，预留跨屋面梁形式与否砼2A_2B跨?请明确以便对该柱头的放样；
腹板18mm
14
05-30400Y2  05-30400Y7  05-30400Y12
钢柱头与屋面梁的接口连接板材质与否为Q235B?
 接口处连接板材质为Q235B
15

图05_30400Y1_1中规定回填土的压实系数为0.94，能否将上有建筑物的回填土的压实系数定为≥0.90，在没有建筑物的回填土压实系数定在≥0.85?
按图纸规定施工
工程名称
新钢1550mm冷轧工程冷Ⅰ标段
单位
冷轧监理部
序号
图号
图纸问题
会审意见
16

冷轧二区、三区设计规定制作吊车梁及辅助桥架时，对跨度≥24m时按其跨度的1/1000起拱，而冷轧一区的设计图纸上没有规定这一点，与否应补充如二区、三区？
一区图纸中假如没交待，应按≥24m时1/1000起拱
17

05-30400Y6-2酸轧磨辊间基础图中LL-1梁断面配筋图中标注为4φ16，而图中所示为3φ16，且拉钩也为3根，与否应统一为3φ16？
1-1剖面中标识错误4∮16应改为6∮16
18

05-30400Y6-2酸轧磨辊间基础图中LL-1梁断面配筋图中标注为4φ16，而图中所示为3φ16，且拉钩也为3根，与否应统一为3φ16？
假如一区图纸没交待按二、三区图纸规定施工
19

冷轧二区吊车梁设计规定-600×25
                              -1850×25
                      -500×25
而一区设计规定为      -600×25
                              -2155×16
                      -500×20
请问一区吊车梁下翼缘板厚与否改为25，腹板厚度改为18.
按图纸设计施工
20

主厂房一区基础平面布置图之二中入口步进梁及酸洗设备基础、主厂房3区基础平面布置图中出口步进梁设备基础均与厂房柱基础平面位置冲突，且无详图，与否有影响？
无影响
21

主厂房1、2、3区连接部位柱基础均为合并基础，与否应考虑设置沉降缝？1区、2区地基承载力不不不小于450KPa，而3区地基承载力不不不小于500KPa，合并基础与否可行？
可不考虑沉降缝,地基承载力规定学根据地勘汇报提供
22

柱基础杯口内灌浆与否以详图为准，采用C30微膨胀细石混凝土？
以详图为准
23

基础混凝土垫层1、3区采用C10素混凝土，2区采用C15素混凝土，与否统一？
可统一为C10素砼
