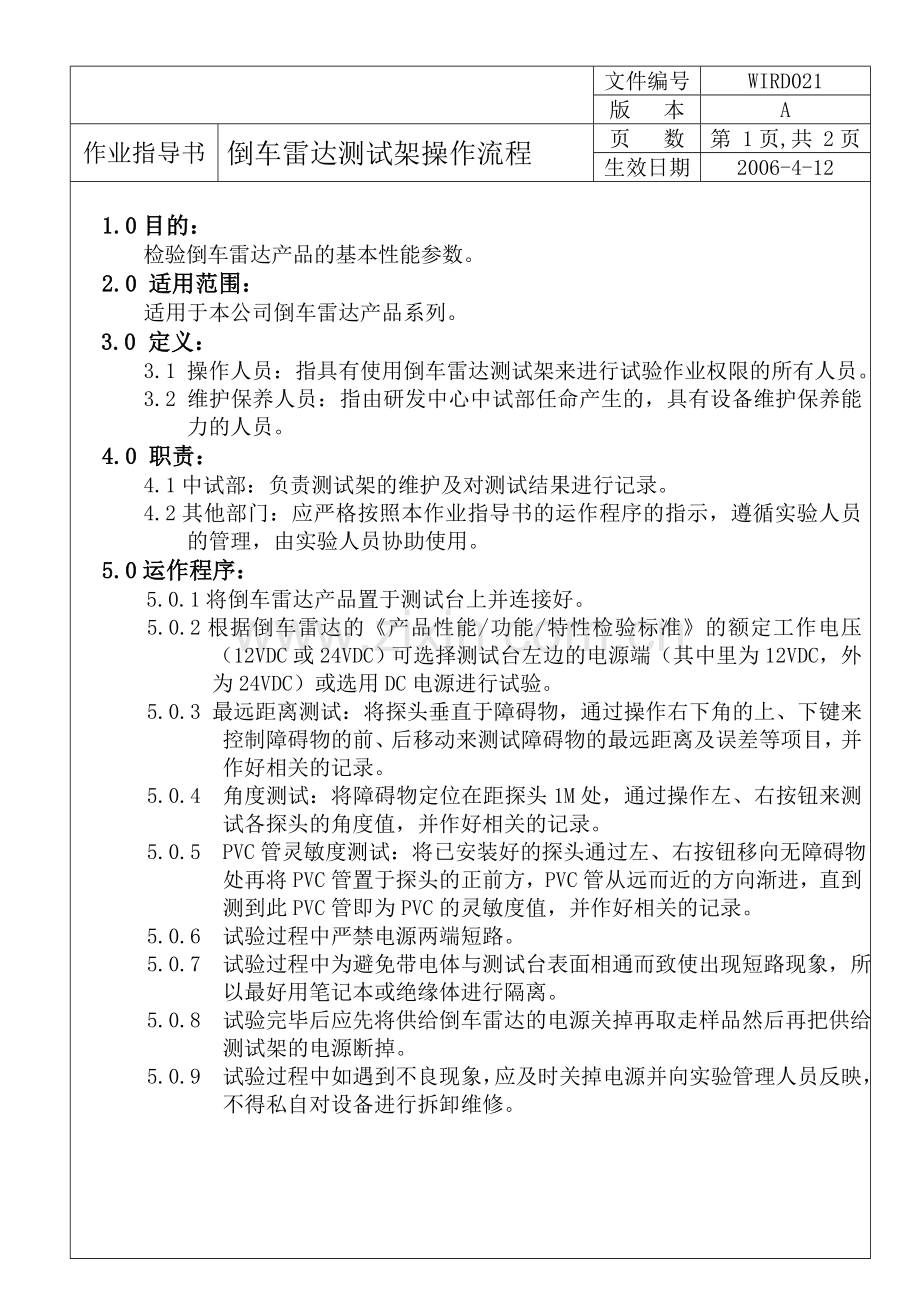

文件编号WIRD021版 本A作业指导书倒车雷达测试架操作流程页 数第 1页,共 2页生效日期2006-4-12仓 库 库库存库生产继续品保贴标生产部执行放步执行1.0目的：检验倒车雷达产品的基本性能参数。2.0 适用范围：适用于本公司倒车雷达产品系列。 3.0 定义： 3.1 操作人员：指具有使用倒车雷达测试架来进行试验作业权限的所有人员。 3.2 维护保养人员：指由研发中心中试部任命产生的，具有设备维护保养能力的人员。 4.0 职责：4.1中试部：负责测试架的维护及对测试结果进行记录。4.2其他部门：应严格按照本作业指导书的运作程序的指示，遵循实验人员的管理，由实验人员协助使用。5.0运作程序：5.0.1将倒车雷达产品置于测试台上并连接好。5.0.2根据倒车雷达的产品性能/功能/特性检验标准的额定工作电压（12VDC或24VDC）可选择测试台左边的电源端（其中里为12VDC，外为24VDC）或选用DC电源进行试验。5.0.3 最远距离测试：将探头垂直于障碍物，通过操作右下角的上、下键来控制障碍物的前、后移动来测试障碍物的最远距离及误差等项目，并作好相关的记录。5.0.4 角度测试：将障碍物定位在距探头1M处，通过操作左、右按钮来测试各探头的角度值，并作好相关的记录。5.0.5 PVC管灵敏度测试：将已安装好的探头通过左、右按钮移向无障碍物处再将PVC管置于探头的正前方，PVC管从远而近的方向渐进，直到测到此PVC管即为PVC的灵敏度值，并作好相关的记录。5.0.6 试验过程中严禁电源两端短路。5.0.7 试验过程中为避免带电体与测试台表面相通而致使出现短路现象，所以最好用笔记本或绝缘体进行隔离。5.0.8 试验完毕后应先将供给倒车雷达的电源关掉再取走样品然后再把供给测试架的电源断掉。5.0.9 试验过程中如遇到不良现象，应及时关掉电源并向实验管理人员反映，不得私自对设备进行拆卸维修。文件编号WIRD021版 本A作业指导书倒车雷达测试架操作流程页 数第 2页,共2 页生效日期2006-04-125.1 维护保养程序：5.1.1 必须每天对设备进行巡查，巡查过程中如发现设备接地不良、紧固件松动等不良现象应及时进行维护，并作好维护记录。5.1.2 监督和指导作业员对设备的操作，对不合理的操作应及时进行纠正；并指导作业员做好设备外部的维护保养。5.1.3 设备每半年维护保养一次，检查设备运动部件是否良好，设备的各零部件有无破损，设备的系统性能是否正常，安全操作性能是否可靠，技术控制参数是否准确；并作好维护保养记录。5.1.4 设备每半年必须作一次MSA数据记录分析，对不符合试验标准的项目及时进行校准，并做好相关的记录。6.0 相关文件和记录：6.1 仪器维护记录表6.2 仪器校验记录表6.3 MSA分析记录表7.0 流程图：制定/日期李琪2006/4/12审核/日期批准/日期
