串联型稳压电源的制作

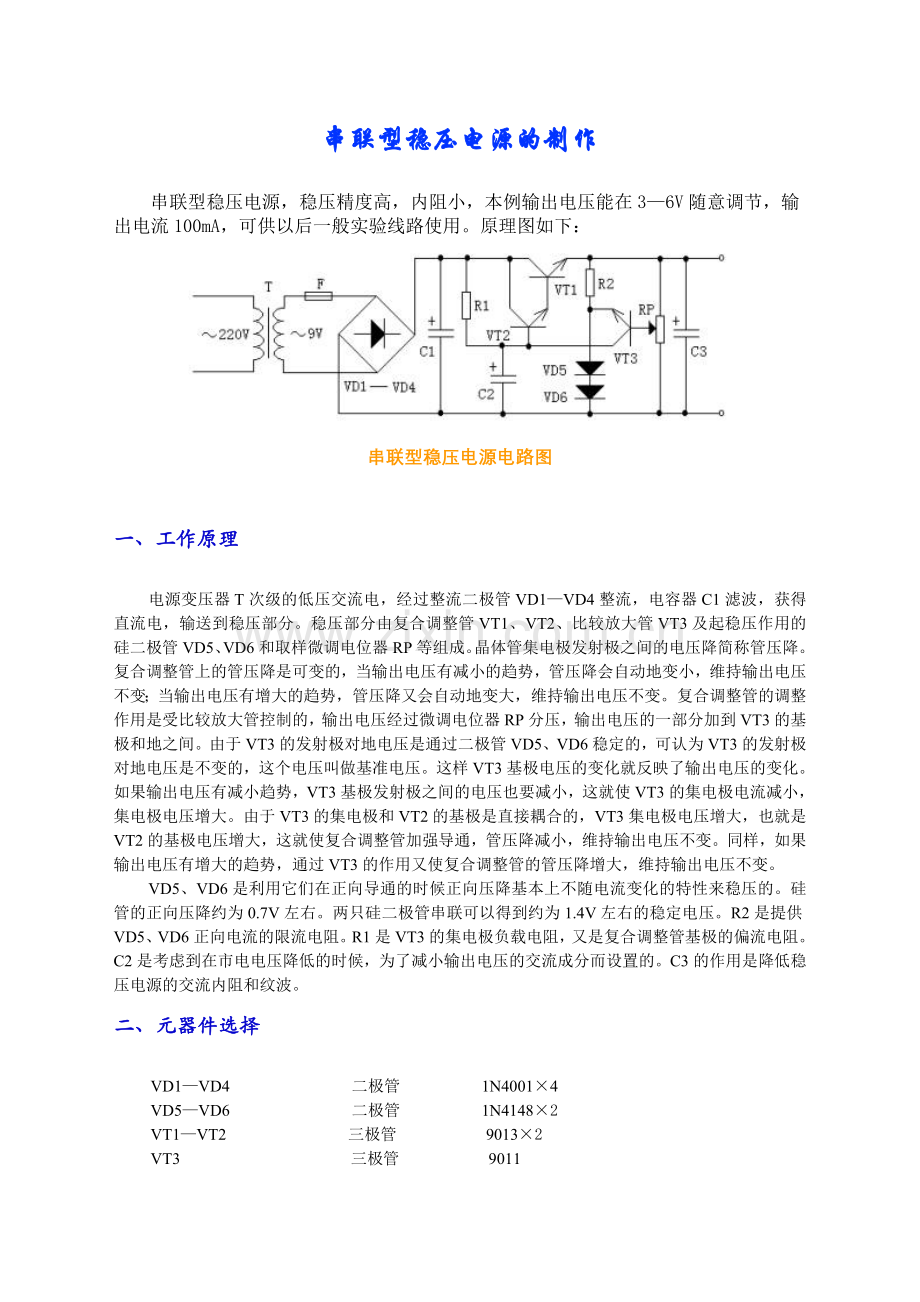

　　串联型稳压电源，稳压精度高，内阻小，本例输出电压能在3—6V随意调节，输出电流100mA，可供以后一般实验线路使用。原理图如下：

串联型稳压电源电路图

一、工作原理

电源变压器T次级的低压交流电，经过整流二极管VD1—VD4整流，电容器C1滤波，获得直流电，输送到稳压部分。稳压部分由复合调整管VT1、VT2、比较放大管VT3及起稳压作用的硅二极管VD5、VD6和取样微调电位器RP等组成。晶体管集电极发射极之间的电压降简称管压降。复合调整管上的管压降是可变的，当输出电压有减小的趋势，管压降会自动地变小，维持输出电压不变；当输出电压有增大的趋势，管压降又会自动地变大，维持输出电压不变。复合调整管的调整作用是受比较放大管控制的，输出电压经过微调电位器RP分压，输出电压的一部分加到VT3的基极和地之间。由于VT3的发射极对地电压是通过二极管VD5、VD6稳定的，可认为VT3的发射极对地电压是不变的，这个电压叫做基准电压。这样VT3基极电压的变化就反映了输出电压的变化。如果输出电压有减小趋势，VT3基极发射极之间的电压也要减小，这就使VT3的集电极电流减小，集电极电压增大。由于VT3的集电极和VT2的基极是直接耦合的，VT3集电极电压增大，也就是VT2的基极电压增大，这就使复合调整管加强导通，管压降减小，维持输出电压不变。同样，如果输出电压有增大的趋势，通过VT3的作用又使复合调整管的管压降增大，维持输出电压不变。
VD5、VD6是利用它们在正向导通的时候正向压降基本上不随电流变化的特性来稳压的。硅管的正向压降约为0.7V左右。两只硅二极管串联可以得到约为1.4V左右的稳定电压。R2是提供VD5、VD6正向电流的限流电阻。R1是VT3的集电极负载电阻，又是复合调整管基极的偏流电阻。C2是考虑到在市电电压降低的时候，为了减小输出电压的交流成分而设置的。C3的作用是降低稳压电源的交流内阻和纹波。
二、元器件选择

VD1—VD4 二极管 1N4001×4
VD5—VD6 二极管 1N4148×2
VT1—VT2 三极管 9013×2
VT3 三极管 9011
R1 电阻 2KΩ
R2 电阻 680Ω
RP 微调电位器 2KΩ
C1 电解电容 470μF/16V
C2 电解电容 47μF/16V
C3 电解电容 100μF/16V
T 电源变压器 200V/9V
F 熔断丝 0.5A
三、安装、调试与检测

1． 1． 按装配图正确安装元件。
2． 2． 检查元件安装正确无误后，接通电源。
3． 3． 交万用表拨至直流电压挡，表棒测在C两端（注意表棒的极性），调节RP的阻值，使电压在3—6V之间变动。
4． 4． 接上负载调试。输出3V的时候接上30Ω负载电阻。负载电阻接入前和接入后，输出电压的变化小于0.5V就算合格了。

四、检修方法

在调试过程中若出现故障可按下面介绍的方法进行检修。

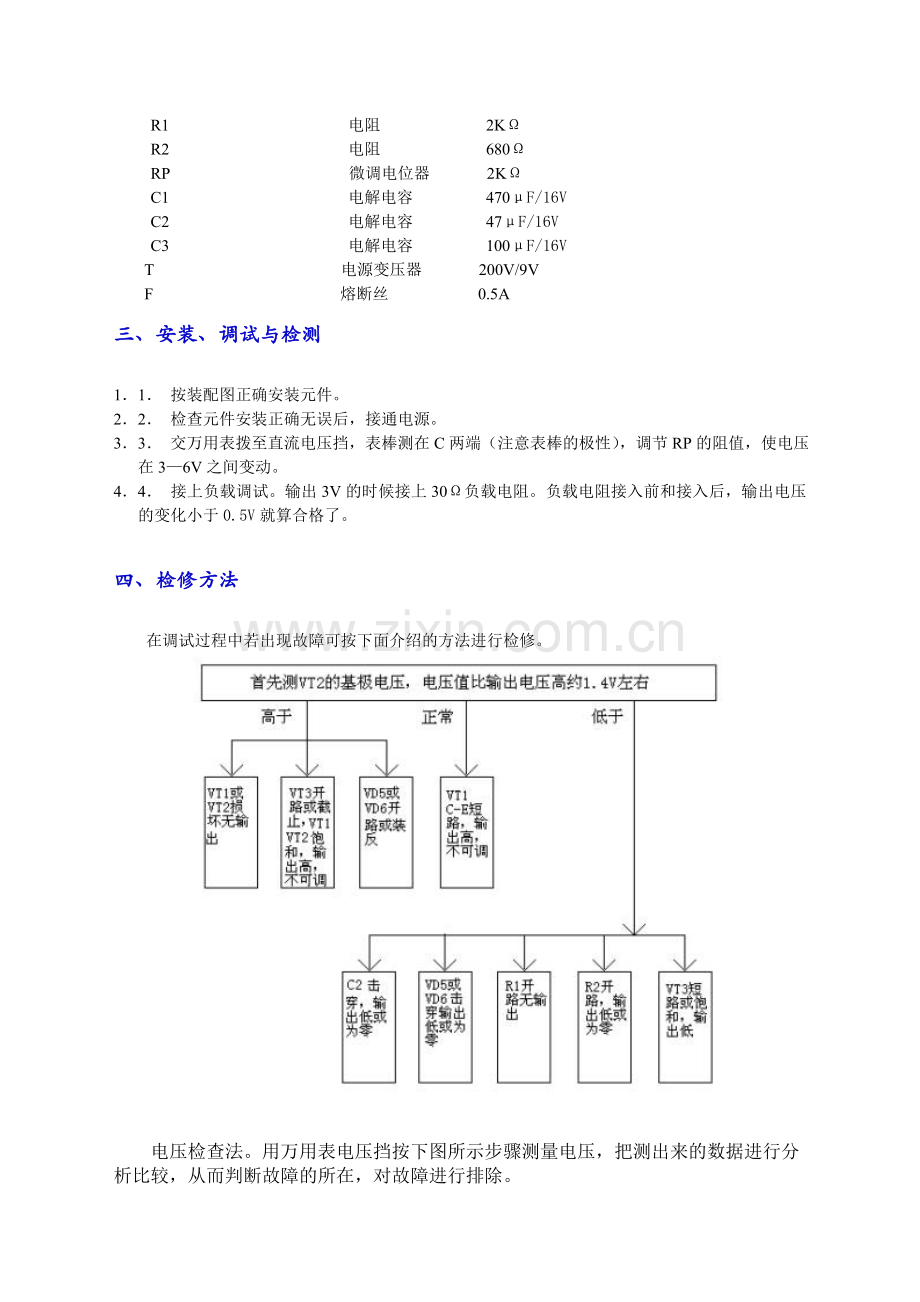

　　电压检查法。用万用表电压挡按下图所示步骤测量电压，把测出来的数据进行分析比较，从而判断故障的所在，对故障进行排除。
