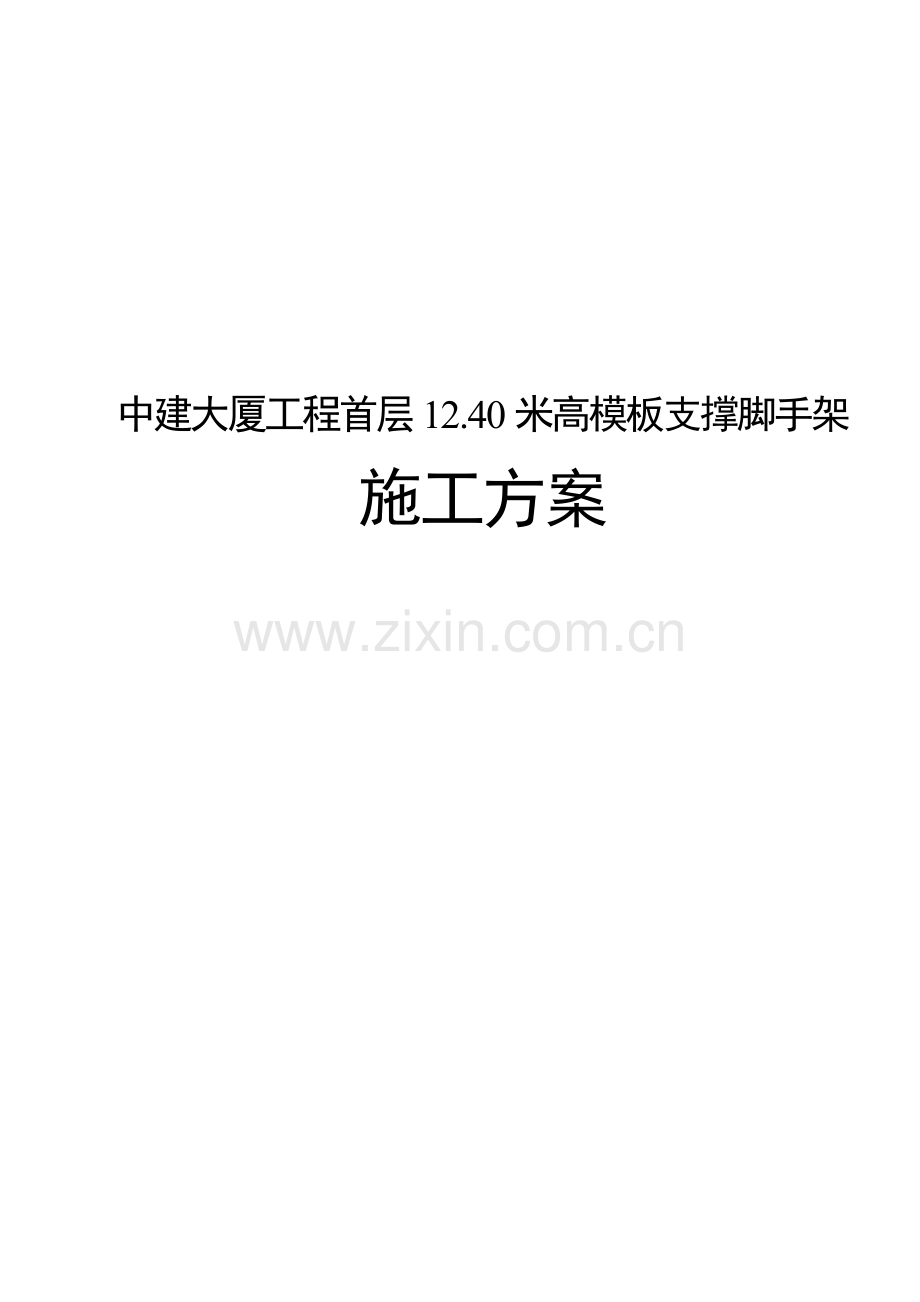

14中建大厦工程首层1240米高模板支撑脚手架.docx

中建大厦工程首层12.40米高模板支撑脚手架施工方案目 录一 工程概况3二 模板设计3三 模板安装33.1一般要求33.2柱模板33.3 独立梁和整体楼层结构模板：43.4模板的拆除43.5模板安装安全注意事项43.6模板拆除安全注意事项5四 附件-计算书54.1扣件钢管楼板模板支架计算书54.2 800*750梁模板扣件钢管高支撑架计算书144.3 500*900梁模板扣件钢管高支撑架计算书19一 工程概况本工程-0.080至+12.40高度T5-T15柱与核心筒体之间层高12.4米，见结构施工图。该处模板支撑按照以下方案进行实施。 二 模板设计梁板模板采用180090018夹板，支撑立柱采用48钢管，方木楞为50100独立柱截面尺寸为1600mm，柱净高11.5m，采用定型钢模板，分三次浇筑，加固体系见原模板方案。楼板厚度为150和120，计算取150梁截面较大为500*900和800*750，分别计算根据计算确定（计算书附后）：搭设高度6.4和12.4均按此要求搭设板下立杆纵横向间距800，步距1800，模板下木方间距300；800*750梁下立杆纵向间距600，横向距梁边100，步距1800；500*900及其他尺寸的梁下立杆纵向间距800，横向距梁边100，步距1800，计算中木方抗剪不满足要求，可采取适当加密梁下横杆解决。三 模板安装3.1一般要求安装模板时，高度在2M及其以上时，应遵守高处作业安全技术规范的有关规定。具有足够的强度、刚度和稳定性，能可靠地承受浇捣砼的重量和侧压力及施工中所产生的荷载。构造简单，装拆方便，并便于钢筋的绑扎与安装和砼的浇筑及养护等工艺要求。模板接缝应严密，不得漏浆。遇有恶劣天气，如降雨、大雾及六级以上大风时，应停止露天的高处作业。雨停止后，应及时清除模架及地面上的积水。楼层高度超过4米及其以上的建筑物安装模板时，外脚手架应随同搭设，并满铺脚踏板、张挂安全网和防护栏杆。在临街及交通要道地区，应设警示牌，并设专人监护，严防伤及行人。施工人员上下班应走安全通道，严禁攀登模板、支撑杆件等上下，也不得在墙顶独立梁或在其模板上行走。模板的预留孔洞等处，应加盖或设防护栏杆，防止操作人员或物体坠落伤人。不得将模板或支承件支搭在门框上，也不得脚手板支搭在模板或支承件上，应将模板及支承件与脚手架分开。在高处支模时，脚手架或工作台上临时堆放的模板不宜超过三层，所堆放和施工操作人员的总荷载，不得超过脚手架或工作台的规定荷载值。3.2柱模板柱模板的下端应有空位的基础和防止模板位移固定措施。模板及其支撑等的排列布置应按设计图进行，柱箍或紧固木楞的规格，间距应按模板设计计算确定。安装预拼装大块模板，应同时安设临时支撑支稳，严禁将大片模板系于柱子钢筋上，待四周侧板全部就位后，应随时进行校正，并紧固四个角步，按规定设柱箍，安设支撑永久固定。安装预拼装整体柱模时，应边就位边校正边安设支撑。支撑与地面的倾角不能小于60。3.3 独立梁和整体楼层结构模板：安装独立梁模板应设操作平层或搭设脚手架，严禁操作人员在独立梁底模或柱模支架上操作或上下通行。楼上下层模板的支柱，应安装在同一垂直中心线上，在已拆模板的楼面上支模时，必须验算该楼层结构的负荷能力。模板的支柱间距，横纵向应按模板设计计算书进行布置。模板的主柱应选用整料，若不能满足要求时，支柱的接头不宜超过2个（包括2个），对接的支撑要用三面固定。底层模板的支撑，宜先做好地面的垫层再支模，在原地上支模时，应整平夯实，做好排水措施，支柱下端应设通长垫板，并设一对木楔并用铁钉钉牢固。在砼楼面上支模时，支柱下端就垫木板，并加设一对木楔用铁钉钉牢固。模板的支撑，双向水平拉撑从地面上来50cm设一道，在搁2米设一道。3.4模板的拆除模板拆除时，砼的强度必须达到一定的要求，如砼没达到规定的强度要提前拆模时，必须经过计算（多留砼试块，拆模前砼试块经试压）确认其强度能够拆模，才能拆除。拆模的顺序和方法，应按照模板支撑设计书的规定进行，或采取先支的后拆，后支的先拆，先拆非承重模板，后拆承重模板的方法，严格遵守从上而下的原则进行拆除。现浇楼板模板拆除现浇楼板或框架结构的模板拆除顺序：柱箍柱侧模柱底模砼板支承构件（梁楞）平板模梁侧模梁底支撑系统梁底模。拆除模板时，要站在安全的地方。拆除模板时，严禁用撬棍或铁锤乱砸，对拆下的大块胶合板要有人接应拿稳，应妥善传递放至地面，严禁抛掷。拆下的支架，模板应及时拨钉，按规格堆放整齐，工程完成（模板工程）应用吊兰降落（严禁模料从高处抛掷），到指定地点堆放，并安排车运到公司仓库存放。拆除跨度较大的梁下支柱时，应先从跨中开始，分别向两端拆除。对活动部件必须一次拆除，拆完后方可停歇，如中途停止，必须将动部分固定牢靠，以免发生事故。水平拉撑，应道先拆除上拉撑，最后拆除后一道水平拉撑。现浇柱子模板拆除拆除要从上到下，模板及支撑不得向地面抛掷。应轻轻撬动模板，严禁锤击，并应随拆随按指定地点堆放。拆除完的模板严禁堆入在外脚手架上。3.5模板安装安全注意事项单片柱模吊装时，应采用卸扣和柱模连接，严禁用钢筋钩代替，以避免柱模翻转时脱钩造成事故，待模板立稳后并拉好支撑，方可摘除吊钩。支模应按工序进行，模板没有固定前，不得进行下道工序。支设4m以上的立柱模板和梁模板时，应搭设工作台，不足4m的，可使用马凳操作，不准站在柱模板上操作和在梁底模上行走，更不允许利用拉杆、支撑攀登上下。墙模板在未装对拉螺栓前，板面要向后倾斜一定角度并撑牢，以防倒塌。安装过程要随时拆换支撑或增中支撑，以保持墙模处于稳定状态。模板未支撑稳固前不得松动吊钩。安装墙模板时，应从内、外墙角开始，向相互垂直的二个方向拼装，连接模板的U形卡要交替安装，同一道墙（梁）的两则模板应同时组合，以便确保模板安装时的稳定。当墙模板采用分层支模时，第一层模板拼装后，应立即将内、外钢楞、穿墙螺栓、斜撑等全部安设紧固稳定。当下层模板不能独立安设支承件时，必须采取可靠的临时固定措施，否则严禁进行上一层模板的安装。用钢管和扣件搭设双排立柱支架支承梁模时，扣件应拧紧，且应抽查扣件螺栓的扭力矩是否符合规定，不够时，可放两个扣件与原扣件挨紧。横杆步距按设计规定，严禁随意增大。平板模板安装就位时，要在支架搭设稳固，板下横楞与支架连接牢固后进行。U形卡要按设计规定安装，以增强整体性，确保模板结构安全。五级以上大风，应停止模板的吊运作业。3.6模板拆除安全注意事项拆除时应严格遵守“拆模作业”要点的规定。高处、复杂结构模板的拆除，应有专人指挥和切实的安全措施，并在下面标出工作区，严禁非操作人员进入作业区。工作前应事先检查所使用的工具是否牢固，搬手等工具必须用绳链系挂在身上，工作时思想要集中，防止钉子扎脚和从空中滑落。遇六级以上大风时，应暂停室外的高处作业。有雨、霜时应先清扫施工现场，不滑时再进行工作。拆除模板一般应采用长撬杠，严禁操作人员站在正拆除的模板上。已拆除的模板、拉杆、支撑等应及时运走或是妥善堆放，严防操作人员因扶空、踏空而坠落。在混凝土墙体、平板上有预留洞时，应在模板拆除后，随时在墙洞上做好安全护栏，或将板的洞盖严。拆模间隙时，应将已活动的模板、拉杆、支撑等固定牢固，严防突然掉落、倒塌伤人。拆除基础及地下工程模板时，应先检查基槽（坑）上壁的状况，发现有松软、龟裂等不安全因素时，必须在采取防范措施后，方可下人作业，拆下的模板和支承杆件不得在离槽（坑）上口1m以内堆放，并随拆随运。四 附件-计算书4.1扣件钢管楼板模板支架计算书 模板支架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 模板支架搭设高度为12.4米， 搭设尺寸为：立杆的纵距 b=0.80米，立杆的横距 l=0.80米，立杆的步距 h=1.80米。图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元 采用的钢管类型为483.5。 一、模板支撑方木的计算 方木按照简支梁计算，方木的截面力学参数为 本算例中，面板的截面惯性矩I和截面抵抗矩W分别为: W = 5.008.008.00/6 = 53.33cm3； I = 5.008.008.008.00/12 = 213.33cm4； 方木楞计算简图 1.荷载的计算 (1)钢筋混凝土板自重(kN/m)： q1 = 25.0000.1500.300=1.125kN/m (2)模板的自重线荷载(kN/m)： q2 = 1.5000.300=0.450kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)： 经计算得到，活荷载标准值 P1 = (1.000+2.000)0.8000.300=0.720kN 2.强度计算 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.21.125+1.20.450=1.890kN/m 集中荷载 P = 1.40.720=1.008kN 最大弯矩 M = 1.0080.80/4+1.890.800.80/8=0.353kN.m 最大支座力 N = 1.008/2+1.890.80/2=1.260kN 截面应力 =0.353106/53333.3=6.62N/mm2 方木的计算强度小于13.0N/mm2,满足要求! 3.抗剪计算 最大剪力的计算公式如下: Q = ql/2 + P/2 截面抗剪强度必须满足: T = 3Q/2bh T 其中最大剪力 Q=0.8001.890/2+1.008/2=1.260kN 截面抗剪强度计算值 T=31260/(25080)=0.473N/mm2 截面抗剪强度设计值 T=1.30N/mm2 方木的抗剪强度计算满足要求! 4.挠度计算 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下: 均布荷载 q = 1.125+0.450=1.575kN/m 集中荷载 P = 0.720kN 最大变形 v =51.575800.04/(3849500.002133333.5)+720.0 800.03/(489500.002133333.5)=0.793mm 方木的最大挠度小于800.0/250,满足要求! 二、板底支撑钢管计算 支撑钢管按照集中荷载作用下的三跨连续梁计算 集中荷载P取纵向板底支撑传递力，P=2.52kN 支撑钢管计算简图 支撑钢管弯矩图(kN.m) 支撑钢管变形图(mm) 支撑钢管剪力图(kN) 经过连续梁的计算得到 最大弯矩 Mmax=0.546kN.m 最大变形 vmax=0.859mm 最大支座力 Qmax=7.297kN 截面应力 =0.55106/5080.0=107.43N/mm2 支撑钢管的计算强度小于205.0N/mm2,满足要求! 支撑钢管的最大挠度小于800.0/150与10mm,满足要求! 三、扣件抗滑移的计算: 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值； 计算中R取最大支座反力，R=7.30kN 单扣件抗滑承载力的设计计算满足要求! 当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN； 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。 四、模板支架荷载标准值(轴力): 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 1.静荷载标准值包括以下内容： (1)脚手架的自重(kN)： NG1 = 0.11612.400=1.440kN (2)模板的自重(kN)： NG2 = 1.5000.8000.800=0.960kN (3)钢筋混凝土楼板自重(kN)： NG3 = 25.0000.1500.8000.800=2.400kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 4.800kN。 2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。 经计算得到，活荷载标准值 NQ = (1.000+2.000)0.8000.800=1.920kN 3.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ 五、立杆的稳定性计算: 不考虑风荷载时,立杆的稳定性计算公式 其中 N 立杆的轴心压力设计值 (kN)；N = 8.45 轴心受压立杆的稳定系数,由长细比 l0/i 查表得到； i 计算立杆的截面回转半径 (cm)；i = 1.58 A 立杆净截面面积 (cm2)； A = 4.89 W 立杆净截面抵抗矩(cm3)；W = 5.08 钢管立杆抗压强度计算值 (N/mm2)； f 钢管立杆抗压强度设计值，f = 205.00N/mm2； l0 计算长度 (m)； 如果完全参照扣件式规范，由公式(1)或(2)计算 l0 = k1uh (1) l0 = (h+2a) (2) k1 计算长度附加系数，取值为1.155； u 计算长度系数，参照扣件式规范表5.3.3；u = 1.70 a 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.00m； 公式(1)的计算结果： = 118.05N/mm2，立杆的稳定性计算 f,满足要求! 公式(2)的计算结果： = 34.78N/mm2，立杆的稳定性计算 f,满足要求! 六、楼板强度的计算: 1.计算楼板强度说明 验算楼板强度时按照最不利考虑,楼板的跨度取9.60m，楼板承受的荷载按照线均布考虑。 宽度范围内配筋3级钢筋，配筋面积As=2160.0mm2，fy=360.0N/mm2。 板的截面尺寸为 bh=4800mm150mm，截面有效高度 h0=130mm。 按照楼板每5天浇筑一层，所以需要验算5天、10天、15天.的 承载能力是否满足荷载要求，其计算简图如下： 2.计算楼板混凝土5天的强度是否满足承载力要求 楼板计算长边9.60m，短边9.600.50=4.80m， 楼板计算范围内摆放137排脚手架，将其荷载转换为计算宽度内均布荷载。 第2层楼板所需承受的荷载为 q=21.2(1.50+25.000.15)+ 11.2(1.44137/9.60/4.80)+ 1.4(2.00+1.00)=20.21kN/m2 计算单元板带所承受均布荷载q=4.8020.21=97.02kN/m 板带所需承担的最大弯矩按照四边固接双向板计算 Mmax=0.0829ql2=0.082997.024.802=185.30kN.m 验算楼板混凝土强度的平均气温为30.00，查温度、龄期对混凝土强度影响曲线 得到5天后混凝土强度达到48.30%，C40.0混凝土强度近似等效为C19.3。 混凝土弯曲抗压强度设计值为fcm=9.27N/mm2 则可以得到矩形截面相对受压区高度： = Asfy/bh0fcm = 2160.00360.00/(4800.00130.009.27)=0.13 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为 s=0.130 此层楼板所能承受的最大弯矩为： M1=sbh02fcm = 0.1304800.000130.00029.310-6=97.8kN.m 结论：由于Mi = 97.80=97.80 Mmax=185.30 所以第5天以后的楼板楼板强度和不足以承受以上楼层传递下来的荷载。 第2层以下的模板支撑必须保存。 3.计算楼板混凝土10天的强度是否满足承载力要求 楼板计算长边9.60m，短边9.600.50=4.80m， 楼板计算范围内摆放137排脚手架，将其荷载转换为计算宽度内均布荷载。 第3层楼板所需承受的荷载为 q=31.2(1.50+25.000.15)+ 21.2(1.44137/9.60/4.80)+ 1.4(2.00+1.00)=29.92kN/m2 计算单元板带所承受均布荷载q=4.8029.92=143.63kN/m 板带所需承担的最大弯矩按照四边固接双向板计算 Mmax=0.0829ql2=0.0829143.634.802=274.34kN.m 验算楼板混凝土强度的平均气温为30.00，查温度、龄期对混凝土强度影响曲线 得到10天后混凝土强度达到69.10%，C40.0混凝土强度近似等效为C27.6。 混凝土弯曲抗压强度设计值为fcm=13.17N/mm2 则可以得到矩形截面相对受压区高度： = Asfy/bh0fcm = 2160.00360.00/(4800.00130.0013.17)=0.10 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为 s=0.095 此层楼板所能承受的最大弯矩为： M2=sbh02fcm = 0.0954800.000130.000213.210-6=101.5kN.m 结论：由于Mi = 97.80+101.47=199.27 Mmax=274.34 所以第10天以后的楼板楼板强度和不足以承受以上楼层传递下来的荷载。 第3层以下的模板支撑必须保存。 4.计算楼板混凝土15天的强度是否满足承载力要求 楼板计算长边9.60m，短边9.600.50=4.80m， 楼板计算范围内摆放137排脚手架，将其荷载转换为计算宽度内均布荷载。 第4层楼板所需承受的荷载为 q=41.2(1.50+25.000.15)+ 31.2(1.44137/9.60/4.80)+ 1.4(2.00+1.00)=39.64kN/m2 计算单元板带所承受均布荷载q=4.8039.64=190.25kN/m 板带所需承担的最大弯矩按照四边固接双向板计算 Mmax=0.0829ql2=0.0829190.254.802=363.38kN.m 验算楼板混凝土强度的平均气温为30.00，查温度、龄期对混凝土强度影响曲线 得到15天后混凝土强度达到81.27%，C40.0混凝土强度近似等效为C32.5。 混凝土弯曲抗压强度设计值为fcm=15.50N/mm2 则可以得到矩形截面相对受压区高度： = Asfy/bh0fcm = 2160.00360.00/(4800.00130.0015.50)=0.08 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为 s=0.077 此层楼板所能承受的最大弯矩为： M3=sbh02fcm = 0.0774800.000130.000215.510-6=96.8kN.m 结论：由于Mi = 97.80+101.47+96.84=296.11 Mmax=363.38 所以第15天以后的楼板楼板强度和不足以承受以上楼层传递下来的荷载。 第4层以下的模板支撑必须保存。 5.计算楼板混凝土20天的强度是否满足承载力要求 楼板计算长边9.60m，短边9.600.50=4.80m， 楼板计算范围内摆放137排脚手架，将其荷载转换为计算宽度内均布荷载。 第5层楼板所需承受的荷载为 q=51.2(1.50+25.000.15)+ 41.2(1.44137/9.60/4.80)+ 1.4(2.00+1.00)=49.35kN/m2 计算单元板带所承受均布荷载q=4.8049.35=236.87kN/m 板带所需承担的最大弯矩按照四边固接双向板计算 Mmax=0.0829ql2=0.0829236.864.802=452.41kN.m 验算楼板混凝土强度的平均气温为30.00，查温度、龄期对混凝土强度影响曲线 得到20天后混凝土强度达到89.90%，C40.0混凝土强度近似等效为C36.0。 混凝土弯曲抗压强度设计值为fcm=17.16N/mm2 则可以得到矩形截面相对受压区高度： = Asfy/bh0fcm = 2160.00360.00/(4800.00130.0017.16)=0.07 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为 s=0.077 此层楼板所能承受的最大弯矩为： M4=sbh02fcm = 0.0774800.000130.000217.210-6=107.2kN.m 结论：由于Mi = 97.80+101.47+96.84+107.19=403.30 Mmax=452.41 所以第20天以后的楼板楼板强度和不足以承受以上楼层传递下来的荷载。 第5层以下的模板支撑必须保存。 6.计算楼板混凝土25天的强度是否满足承载力要求 楼板计算长边9.60m，短边9.600.50=4.80m， 楼板计算范围内摆放137排脚手架，将其荷载转换为计算宽度内均布荷载。 第6层楼板所需承受的荷载为 q=61.2(1.50+25.000.15)+ 51.2(1.44137/9.60/4.80)+ 1.4(2.00+1.00)=59.06kN/m2 计算单元板带所承受均布荷载q=4.8059.06=283.48kN/m 板带所需承担的最大弯矩按照四边固接双向板计算 Mmax=0.0829ql2=0.0829283.484.802=541.45kN.m 验算楼板混凝土强度的平均气温为30.00，查温度、龄期对混凝土强度影响曲线 得到25天后混凝土强度达到96.60%，C40.0混凝土强度近似等效为C38.6。 混凝土弯曲抗压强度设计值为fcm=18.45N/mm2 则可以得到矩形截面相对受压区高度： = Asfy/bh0fcm = 2160.00360.00/(4800.00130.0018.45)=0.07 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为 s=0.067 此层楼板所能承受的最大弯矩为： M5=sbh02fcm = 0.0674800.000130.000218.410-6=100.3kN.m 结论：由于Mi = 97.80+101.47+96.84+107.19+100.26=503.56 Mmax=541.45 所以第25天以后的楼板楼板强度和不足以承受以上楼层传递下来的荷载。 第6层以下的模板支撑必须保存。 7.计算楼板混凝土30天的强度是否满足承载力要求 楼板计算长边9.60m，短边9.600.50=4.80m， 楼板计算范围内摆放137排脚手架，将其荷载转换为计算宽度内均布荷载。 第7层楼板所需承受的荷载为 q=71.2(1.50+25.000.15)+ 61.2(1.44137/9.60/4.80)+ 1.4(2.00+1.00)=68.77kN/m2 计算单元板带所承受均布荷载q=4.8068.77=330.10kN/m 板带所需承担的最大弯矩按照四边固接双向板计算 Mmax=0.0829ql2=0.0829330.104.802=630.49kN.m 验算楼板混凝土强度的平均气温为30.00，查温度、龄期对混凝土强度影响曲线 得到30天后混凝土强度达到102.07%，C40.0混凝土强度近似等效为C40.8。 混凝土弯曲抗压强度设计值为fcm=19.43N/mm2 则可以得到矩形截面相对受压区高度： = Asfy/bh0fcm = 2160.00360.00/(4800.00130.0019.43)=0.06 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为 s=0.067 此层楼板所能承受的最大弯矩为： M6=sbh02fcm = 0.0674800.000130.000219.410-6=105.6kN.m 结论：由于Mi = 97.80+101.47+96.84+107.19+100.26+105.61=609.17 Mmax=630.49 所以第30天以后的楼板楼板强度和不足以承受以上楼层传递下来的荷载。 第7层以下的模板支撑必须保存。 8.计算楼板混凝土35天的强度是否满足承载力要求 楼板计算长边9.60m，短边9.600.50=4.80m， 楼板计算范围内摆放137排脚手架，将其荷载转换为计算宽度内均布荷载。 第8层楼板所需承受的荷载为 q=81.2(1.50+25.000.15)+ 71.2(1.44137/9.60/4.80)+ 1.4(2.00+1.00)=78.48kN/m2 计算单元板带所承受均布荷载q=4.8078.48=376.71kN/m 板带所需承担的最大弯矩按照四边固接双向板计算 Mmax=0.0829ql2=0.0829376.714.802=719.53kN.m 验算楼板混凝土强度的平均气温为30.00，查温度、龄期对混凝土强度影响曲线 得到35天后混凝土强度达到106.70%，C40.0混凝土强度近似等效为C42.7。 混凝土弯曲抗压强度设计值为fcm=20.17N/mm2 则可以得到矩形截面相对受压区高度： = Asfy/bh0fcm = 2160.00360.00/(4800.00130.0020.17)=0.06 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为 s=0.067 此层楼板所能承受的最大弯矩为： M7=sbh02fcm = 0.0674800.000130.000220.210-6=109.6kN.m 结论：由于Mi = 97.80+101.47+96.84+107.19+100.26+105.61+109.63=718.80 Mmax=719.53 所以第35天以后的楼板楼板强度和不足以承受以上楼层传递下来的荷载。 第8层以下的模板支撑必须保存。4.2 800*750梁模板扣件钢管高支撑架计算书 高支撑架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容 易出现不能完全确保安全的计算结果。本计算书还参照施工技术2002.3.扣件式钢管模板高支撑架设计和使 用安全，供脚手架设计人员参考。 模板支架搭设高度为12.4米， 基本尺寸为：梁截面 BD=800mm750mm，梁支撑立杆的横距(跨度方向) l=0.60米，立杆的步距 h=1.80米，图1 梁模板支撑架立面简图 采用的钢管类型为483.5。 一、梁底支撑的计算 作用于支撑钢管的荷载包括梁与模板自重荷载，施工活荷载等。 1.荷载的计算： (1)钢筋混凝土梁自重(kN/m)： q1 = 25.0000.7500.600=11.250kN/m (2)模板的自重线荷载(kN/m)： q2 = 1.5000.600(20.750+0.800)/0.800=2.588kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)： 经计算得到，活荷载标准值 P1 = (1.000+2.000)0.8000.600=1.440kN 2.方木楞的支撑力计算： 均布荷载 q = 1.211.250+1.22.588=16.605kN/m 集中荷载 P = 1.41.440=2.016kN 方木计算简图 经过计算得到从左到右各方木传递集中力即支座力分别为 N1=7.650kN N2=7.650kN 方木按照三跨连续梁计算，方木的截面力学参数为 本算例中，面板的截面惯性矩I和截面抵抗矩W分别为: W = 5.00
