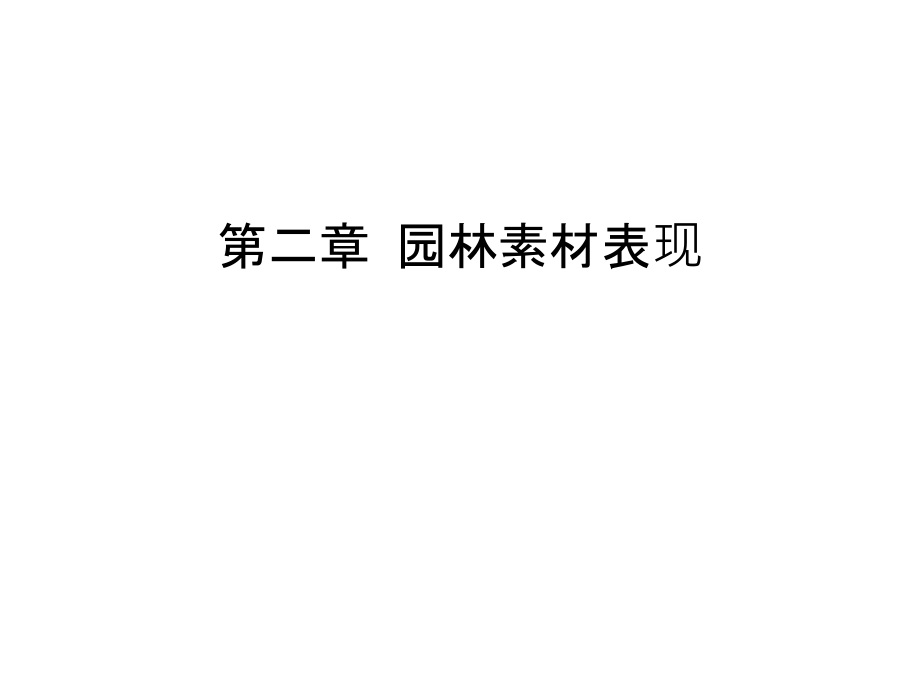

第二章-园林素材表现教学内容.ppt

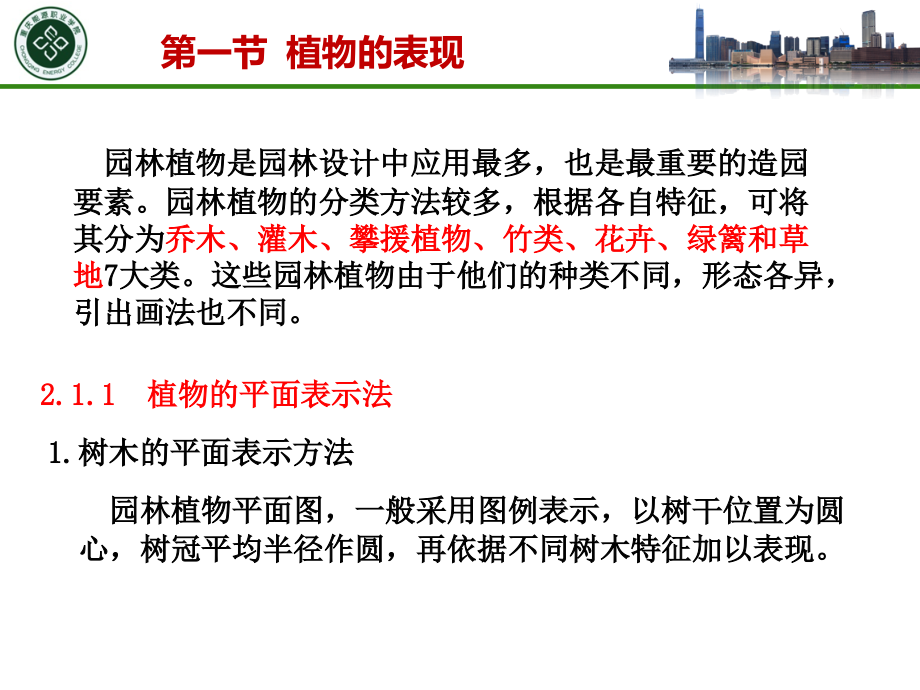

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第二章 园林素材表现,园林植物是园林设计中应用最多，也是最重要的造园要素。园林植物的分类方法较多，根据各自特征，可将其分为,乔木、灌木、攀援植物、竹类、花卉、绿篱和草地,7,大类。这些园林植物由于他们的种类不同，形态各异，引出画法也不同。,第一节,植物的表现,1.,树木的平面表示方法,2.1.1,植物的平面表示法,园林植物平面图，一般采用图例表示，以树干位置为圆心，树冠平均半径作圆，再依据不同树木特征加以表现。,A,乔木的表示方法,具体绘制时，注意一下几个问题：,树冠大小应按成龄树冠的大小比例绘制，参考表,2.1,。,第一节,植物的表现,图,2.1,植物平面图图例的表示方法,表,2.1,成龄树的树冠冠径 单位：,m,具体绘制时，注意一下几个问题：,不同种类植物，以不同线型表示。,A,乔木的表示方法,第一节,植物的表现,图,2.2,针叶树的平面图画法,具体绘制时，注意一下几个问题：,A,乔木的表示方法,第一节,植物的表现,图,2.3,阔叶树平面图画法,具体绘制时，注意一下几个问题：,平面图中树冠的避让。多株树木相连时，树冠之间应相互避让。小让大，低让高。表示成林时可只勾勒林缘线。,挡住下面内容。,A,乔木的表示方法,第一节,植物的表现,图,2.4,树丛、树林的表示方法,具体绘制时，注意一下几个问题：,当树冠下有花台、花坛、花径或水面、石块或竹丛等低矮设计内容时，树木平面不应过于复杂，注意避让，不要挡住下面内容。,A,乔木的表示方法,第一节,植物的表现,第一节,植物的表现,2.,灌木和地被植物的平面表现方法,2.1.1,植物的平面表示法,灌木是无明显主干的木本植物，与乔木不同，灌木植物矮小，近地面处枝干丛生，具有体型小、变化多、株植少、片植多等特点。,绘图时，用粗实线绘制灌木边缘轮廓，再用细实线与黑点表示个体树木的位置。,图,2.5,片植灌木的表示方法,第一节,植物的表现,2.,灌木和地被植物的平面表现方法,2.1.1,植物的平面表示法,地被植物一般用小圆点、小圆圈、线点等符号来表示。绘制时应有疏有密。,图,2.6,地被植物的表示方法,第一节,植物的表现,3.,绿篱的平面图画法,2.1.1,植物的平面表示法,绿篱有常绿篱和落叶绿篱两种。,图,2.7,绿篱的平面图表示法,第一节,植物的表现,4.,草坪和草地的表示方法,2.1.1,植物的平面表示法,(1),打点法,(2),小短线法,(3),线段排列法,图,2.9,草坪的表示方法,（,a,）打点法 （,b,）小短线法 （,c,）线段排列法,图,2.8,草坪画法,第一节,植物的表现,5.,丛林植物的表示方法,2.1.1,植物的平面表示法,灌木、竹类、花卉多以丛植为主，以曲线较自由地勾画出其种植范围，并在曲线内画出能反映其形状特征的叶子或花的图案加以装饰。,图,2.10,丛植植物的表示方法,第一节,植物的表现,1.,树木的立面图绘制,2.1.2,植物的立面画法,树木主干粗，枝干细，枝干越分越细。画树宜从单株画起。,西式画法，以光影表现树的体积、形态，画法更真实；,中式画法：以造型为主表达树的姿态、神韵，画法生动,。,几种树木的表现,第一节,植物的表现,树木立面图的绘制步骤：,2.1.2,植物的立面画法,绘出中心线和主干。自上而下一气呵成，运笔加强顿挫转折，画成后，在背阴处略加阴影。,图,2.13,树干画法,第一节,植物的表现,树木立面图的绘制步骤：,2.1.2,植物的立面画法,从主干出发，绘出大枝，再从大枝出发绘出小枝。鹿角法，在两枝交接处的内角多为锐角，不宜取直角。蟹爪法，枝条下屈。,绘图规律,：,一要,充分利用“不等边三角形原则”树枝交叉的最小单位是,3,根枝条，这三根枝条构成的形态以不等边三角形最美。落笔时从主枝上生出小枝，小枝上又生出小枝，层层生发开去，可起到“齐而不齐，乱而不乱”的效果。,二要,掌握“梳处可走马，密处不透风”的原则一株树要有疏有密，有收有放，才有风致。,第一节,植物的表现,2.1.2,植物的立面画法,图,2.14,树分四枝,第一节,植物的表现,2.1.2,植物的立面画法,图,2.15,“鹿角法与蟹爪法”,第一节,植物的表现,树木立面图的绘制步骤：,2.1.2,植物的立面画法,从小枝出发绘出叶片，并铺排组合成外轮廓。把树冠看成具有正面、侧面、顶面及背面并占有空间体积的物体。,树有阔叶和针叶之分，生长方向上有对生、互生、丛生,3,种，用简单笔法表现树叶的形状和动势。,第一节,植物的表现,2.1.2,植物的立面画法,图,2.16,树的几何形体,第一节,植物的表现,2.1.2,植物的立面画法,图,2.17,树枝表现,第一节,植物的表现,2.1.2,植物的立面画法,图,2.18,树叶画法,第一节,植物的表现,树木立面图的绘制步骤：,2.1.2,植物的立面画法,根据光影效果，表示出亮、暗、最亮的空间层次，加强树的立体感和远近树的空间距离，明暗控制在,3,色阶：受光部、中间灰面和暗部。,近景的树木形体结构、明暗变化细致而强烈；中景树木距离稍远，形体结构比较模糊，在与近景树对比下层次略少，明暗对比弱一些；远景树距离远，只有轮廓特征，形成一片，树与树之间无界线。,第一节,植物的表现,2.1.2,植物的立面画法,图,2.19,植物远近层次,第一节,植物的表现,2.,灌木的立面图绘制,2.1.2,植物的立面画法,一般只用有一定变化的线、点或简单图形描绘灌木（丛）冠的轮廓线，在再轮廓线内按花叶的排列方向，根据光影效果画出有一定变化的线、点或简单图形，表示花叶，分出空间层次表示空间感。,图,2.20,灌木的立面图绘制,第一节,植物的表现,3.,绿篱的立面图绘制,2.1.2,植物的立面画法,根据不同的花卉形状，用点、线、自由曲线、圆形曲线等绘出外轮廓线，在外轮廓线内，用上述几种要素和线条描绘出明暗效果。也可用竖线条或竖向交叉线来表示。,图,2.21,绿篱的立面图绘制,第二节,山石,石分三面，绘制时，皴笔宜下部多，上不少。下部为阴暗处，皴多则暗；上部为受光处，皴少则亮。,画群石如画树，需穿插有致。画群石必须大间小，小间大，高低参差，聚散得宜，或间以土坡，或立于水上，变化多姿。,2.2.1,山石的平面画法,用细实线绘出其几何体形状；,用细实线切割或磊叠出山石的基本轮廓；,根据质地、纹理，用细实线画出其石块面、纹理；,根据山石的特点、阴阳背向，依次描深各线条，外轮廓用粗实线，石块面、纹理用细实线。,第二节,山石,2.2.1,山石的平面画法,图,2.22,山石平面图的绘制,第二节,山石,轮廓线要粗，石块面、纹理可用较细较浅的线条稍加勾绘。,2.2.2,山石的立面画法,图,2.23,山石立面图的绘制,第二节,山石,2.2.2,山石的立面画法,图,2.24,山石材料的特点及绘制,静水面多用平行排列的直线、曲线或小波纹线表示。,(1),线条法,作图时，既可以将整个水面全部用线条均匀地布满，也可以局部留有空白，或者只局部画些线条。线条可采用波纹线、水纹线、直线或曲线。,2.3.1,静态水体,第三节,水体,表,2.26,静水面的线条画法,(2),等深线法,在靠近岸线的水面中，依岸线的曲折作二三根曲线，这种类似等高线的闭合眙线称为等深线。通常形状不规则的水面用等深线表示。,(3),平涂法,用水彩或墨水平涂表示水面的方法称平涂法。用水彩平涂时，可将水面渲染成类似等深线的效果。先用淡铅作等深线稿线，等深线之间的间距应比等深线法大些，然后再一层层地渲染，使离岸较远的水面颜色较深。,2.3.1,静态水体,第三节,水体,2.3.1,静态水体,第三节,水体,图,2.27,等深线法 图,2.28,平涂法,(4),添景物法,添景物法是利用与水面有关的一些内容表示水面的一种方法。与水面有关的内容包括一些水生植物,(,如荷花、睡莲,),、水上活动工具,(,湖中的船只、游艇,),、码头和驳岸、露出水面的石块及其周围的水纹线、石块落人湖中产生的水圈等。,2.3.1,静态水体,第三节,水体,图,2.29,添景物法,动态水体是指溪流、河流、跌水、叠泉、瀑布等，流水在速度或落差不同时产生的视觉效果各有千秋。可采用线条法、留白法、光影法来表现。,(1),线条法,运用大波浪线、鱼鳞线。作图时注意以下几点：,线条方向与水流方向保持一致。,水体造型清晰，但要避免外轮廓线过于呆板生硬。,2.3.2,动态水体,第三节,水体,2.3.2,动态水体,第三节,水体,图,2.30,动水水面的线条画法,图,2.31,线条表现立面跌水、叠泉、瀑布,(2),留白法,将水体的背景或配景画暗，从而衬托出水体的造型。常用语表现所处环境复杂的水体，也可表现水体的洁白与光亮。,2.3.2,动态水体,第三节,水体,图,2.32,留白法,(3),光影法,用线条和色块（黑色或深蓝色）综合表现水体的轮廓和阴影的方法称为水体的光影表现法。,2.3.2,动态水体,第三节,水体,图,2.33,光影法,第四节,人物,景观设计中应知晓人体比例，能绘画和正确摹仿出人物。,人物表现要点：,人物透视的比例、运用是否正确；,人物造型与设计环境是否配合,人物动态表现与情节描绘对画面的影响，人物不可过大。,人物分布有聚有散。画人群时，常省略人物的大部分细部，只保留外轮廓，三五成群，效果更佳。,第四节,人物,图,2.34,人物与环境功能,2.4.1,立面人物,第四节,人物,图,2.35,人体比例,(2),性别特征,男性胸宽臀小，显得有棱角；女性相反，圆润臀大胸窄。,2.4.1,立面人物,第四节,人物,图,2.36,男性人物 图,2.37,女性人物,(3),年龄特征,青年,穿衣前卫，用笔硬朗，上衣比例短，适用场景多。少,女,体态修长，腰高腿长，马尾轻摆，长裙飘逸。,中年成功男士,，体态较丰，西装皮包，用于办公楼、学校、街景中，季节不限。,中年妇女,穿衣保守传统，挎个大包，两腿稍粗，间距稍大。,老年妇人,，身宽体胖，两腿间距更大，再带个小丫头。拐棍、驼背、大棉裤是标准的老年人特征，尤其是再跟个小孙子。用于小区内景点较宜，夏天衣服要画为宽松短袖、短裤。,2.4.1,立面人物,第四节,人物,图,2.38,不同年龄段的人物,(4),动态人物,动态人物运动重心是关键，画运动不大的人物，可借助一些辅助把握人物的动态基本形，如利用垂直线、水平线、倾斜线等来确定形体动态，基本形应把握大形态、大特质和动态线。,2.4.1,立面人物,第四节,人物,图,2.39,动态人物,(5),草图人物,草图人物注重比例效果及象征式，人物形态可放松随意。常用表现方法有：点状的人，头部游离的人，头部方形、手总插在衣袋里的人。,2.4.1,立面人物,第四节,人物,图,2.40,草图人物,在平面图中，为体现步行街道、入口、花架等尺度，往往可利用人物充当比例尺，普通人肩宽,45cm,，单股人流宽,50,60cm,。,2.4.2,平面人物,第四节,人物,图,2.41,平面人物,画汽车需将复杂形体概括为最基本的几何形体，逐渐入细还原的方法。如：轿车的车体为两个不同大小的长方体组合，车轮是圆柱体。,2.5.1,汽车画法,第五节,交通工具,图,2.42,汽车画法,游船与汽车一样可以衬托环境。在描绘港口、游船码头、湖泊时，通过精心设计，巧妙安排，使画面充满生活休闲气息或码头繁忙景象。描绘游船与汽车相似。,2.5.2,游船画法,第五节,交通工具,图,2.43,游船画法,在一个设计方案的最后，通过准确地选择和添加环境，对画面的成功至关重要。,2.6.1,固定设施和小品,第六节,环境,图,2.44,固定设施和小品,在环境设计中，最常用的配景是天空，可用飞鸟填补天空空白。,2.6.2,天空、飞鸟,第六节,环境,图,2.45,飞鸟,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
