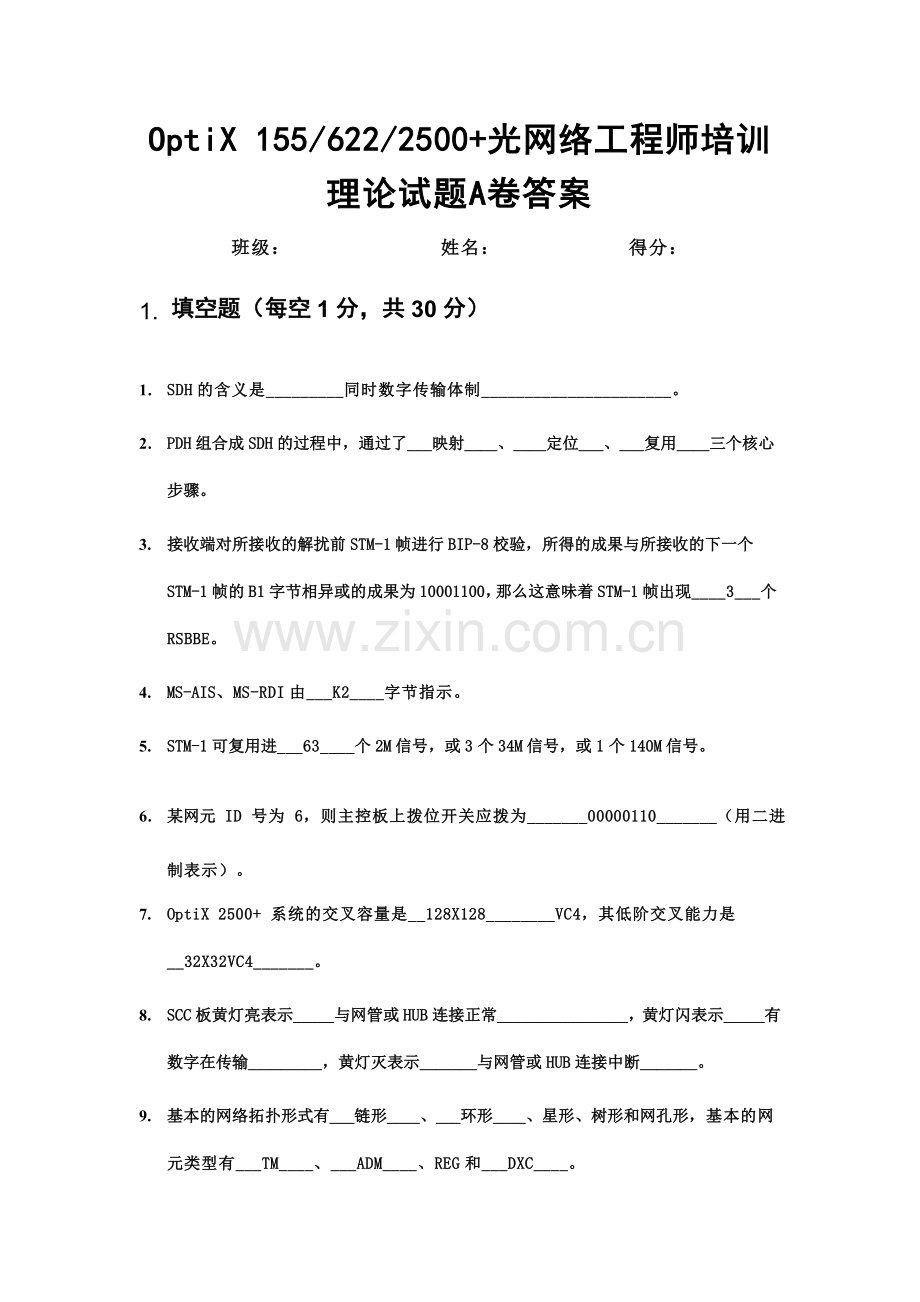

OptiX 155/622/2500+光网络工程师培训理论试题A卷答案班级： 姓名： 得分：1. 填空题（每空1分，共30分）1. SDH的含义是_同时数字传输体制_。2. PDH组合成SDH的过程中，通过了_映射_、_定位_、_复用_三个核心步骤。3. 接收端对所接收的解扰前STM-1帧进行BIP-8校验，所得的成果与所接收的下一个STM-1帧的B1字节相异或的成果为10001100，那么这意味着STM-1帧出现_3_个RSBBE。4. MS-AIS、MS-RDI由_K2_字节指示。5. STM-1可复用进_63_个2M信号，或3个34M信号，或1个140M信号。6. 某网元 ID 号为 6则主控板上拨位开关应拨为_00000110_（用二进制表示）。7. OptiX 2500+ 系统的交叉容量是_128X128_VC4，其低阶交叉能力是_32X32VC4_。8. SCC板黄灯亮表示_与网管或HUB连接正常_，黄灯闪表示_有数字在传输_，黄灯灭表示_与网管或HUB连接中断_。9. 基本的网络拓扑形式有_链形_、_环形_、星形、树形和网孔形，基本的网元类型有_TM_、_ADM_、REG和_DXC_。10. 在实际应用中，最常用的环形组网方式是_PP（单向通道）_保护环和_MSP（双向复用段）_保护环。11. OptiX2500的对偶板位划分是_IU1与IU2、IU11与IU12、IU3与IU10、IU4与IU9、IU5与IU6、IU7与IU8_，这是由_开销总线_的分布决定的。12. A、B、C、D 四个2500+网元依次逆时针组成一个复用段环，若 A、B 之间断纤，则_ A、B、C、D _网元有 PS 告警；_A、B_网元有 APS-INDI 告警。13. 复用段保护倒换由_光板_板检测线路告警，_主控_板处理协议，_交叉_板执行倒换动作，协议由_K1、K2_字节来传递。14. 在链型组网下，某站 SCC 板出现故障，导致本站及其下游站点登录不上。为确保其他站间的ECC路由畅通，可采取的措施为_拔出SCC 使ECC穿通_。15. 当利用光纤自环来隔离判断故障所在时，为防止光功率过载，可采取的措施为_加衰减器_。2. 选择题（每题1分，共20分）1. 仅就对信号交叉的灵活性而言，下面哪种网元交叉灵活性最大。（ 2 ）DXC 4/4 DXC 4/0 TM DXC4/12. STM-N 的复用方式是 （ 1 ）字节间插 比特间插 帧间插 统计复用3. 线路时隙可重复使用的组网类型是（ 3 ）单向通道保护环 双向通道保护环双向复用段保护环 单向复用段保护环4. 四个网元组成 STM-4双向复用段保护环，网上最大业务容量为（ 2 ）1008个2M 504个2M 252个 2M 63个2M5. 单板在正常状态下，单板的运行灯和告警灯的状态是（ B ）A、运行灯 100ms 亮，100ms 灭，告警灯 100ms 亮；100ms 灭B、运行灯1S 亮，1S 灭，告警灯熄灭C、运行灯熄灭，告警灯1S 亮，1S 灭D、两个灯均常亮6. 主控板上 ALC 的作用是 （ D ）A、软复位 B、硬复位 C、关掉主控板电源 D、切断蜂鸣告警7. 机柜顶端红灯亮，此时设备上有（ A ）A、紧急告警 B、重要告警 C、次要告警 D、供电正常8. 2500+ 系统中，PQ1 板的一个 2M 信号的发送方向是（ A ）A、D75PD1XCSS16光纤B、D75PD1S16XCS光纤 C、D75XCSPD1S16光纤D、光纤S16XCSPD1D759. 如下不是在PQ1板上产生的告警为（ C ）A、 LPRDI，TUAIS B、TULOPC、AULOP D、LPREI10. 通道保护是由哪种功效实现的（ B ）A、双发双收 B、双发选收 C、单发单收 D、单发双收11. STM-16 级别的二纤复用段共享保护环中，业务保护情况为（ B ）A、西向线路板所有的 VC4，保护东向线路板所有的 VC4。B、一线路板中的后 8 个 VC4，保护另一线路板的前 8 个VC4。C、东向线路板中的所有 VC4，保护西向线路板中的所有 VC4。D、备纤保护主纤。12. T网管是属于（ B ）级别的网络管理系统。A、 网络级别的管理系统B、子网级别的管理系统C、网元级别的管理系统 D区域级别的管理系统13. 对没有设定为自动上报的报警类型，需要通过（ D ）的方式来查询告警。A、告警浏览B、告警查对C、告警确认D、告警同时14. 在T网管上不能够对网元进行的操作有（ B ）A、创建一个网元用户；B、更改网元的ID拨码；C、更改网元的IP；D、修改网元的子网掩码；15. 保护子网不包括（ D ）A、二纤双向复用段共享保护环 B 、二纤单向通道保护环C、无保护链 D、出子网光口16. 配备完业务后，假如不进行（ C ），配备数据就一直保持在网管而不下发网元。A、 校验配备B、下发配备C、激活 D、使能17. 四个站点组成的 2.5G 复用段保护环，当发生保护倒换时（ B ）A、支路板上出现 PS 告警B、XCS 板出现 PS 告警C、 阐明一定是某站点的SCC出故障D、 原因是某些 VC12 通道信号劣化18. 发生通道环断纤时，则下列说法正确的是（ C ）A、断纤两侧网元有 PS 告警B、断纤两侧网元有 APS-INDI 告警指示C、不能收主用通道业务的网元才会发生侧换。D、会发生 EIPC 保护倒换，业务有 PS。19. 若某站同时出现 B1、B2、B3 误码，则不也许的原因是（ D ）A、线路衰耗过大，达不到光接收灵敏度的要求B、S16 板光接机模块故障C、设备温度过高D、支路板故障20. A、B 两站组成点对点，若 A 站发给 B 站 的光纤断了，则线路告警现象为 （ C ）A、 A站RLOS、B站MS-RD1 B、A站MS-RD1、B站MS-RD1C、A站MS-RD1、B站R-LOS D、A站R-LOS、B站R-LOS3. 判断题（每题1分，共10分）1. SDH的带宽利用率比PDH高。（ F ）2. 2500+ 交叉板只能进行 VC-4 信号的交叉连接。（ F ）3. 当2500+主控板不在位时，两对偶槽位可实现 DCC 等开销字节的对穿，确保相互间DCC、公务等正常通信。（ T ）4. 任意站点的S16 板能够互换。（ F ）5. 2500+ 能够实现 2M 和155M 的支路混合保护。（ T ）6. 通道保护环业务倒换仅对劣化通道而言并非线路所有业务倒换。（ T ）7. 在进行性能监视设置时，性能监视起始时间应设为与目前时间一致。（ F ）8. 2500+ 设备单板支持带电拔插，当判断出某单板故障须更换时，可直接手握单板将其拔出更换。（ F ）9. AU-AIS能触发复用段保护。（ F ）10. 软复位和硬复位都会中断业务。（ F ）4. 简答题（共30分）1. 请简述二纤单向通道保护和二纤双向复用段保护的各自特点及相互区分。（7分）答：二纤单向通道保护环业务单向配备，双发选收，1+1保护；二纤双向复用段保护环业务双向配备，双端倒换，1：1保护。l 业务容量（仅考虑主用业务）单向通道保护环的最大业务容量是STM-N，双纤双向复用段保护环的业务容量为M/2 STM-N（M是环上节点数）。l 复杂性二纤单向通道保护环无论从控制协议的复杂性，还是操作的复杂性来说，都是各种倒换环中最简单的，因为不包括APS的协议处理过程，因而业务倒换时间也最短。二纤双向复用段保护环的控制逻辑则是各种倒换环中最复杂的。l 兼容性二纤单向通道保护环仅使用已经完全要求好了的通道AIS信号来决定是否需要倒换，与现行SDH标准完全相容，因而也轻易满足多厂家产品兼容性要求。二纤双向复用段保护环使用APS协议决定倒换，而APS协议尚未标准化，因此复用段倒换环目前都不能满足多厂家产品兼容性的要求。2. R-LOS告警的含义是什么？引起该告警的原因有哪些，并简述处理思绪。对非故障的R-LOS（如光缆不到位），有几个处理措施，试比较之。（8分）答：R-LOS 接收侧光信号丢失，危急告警原因：光纤故障(断)；SDH板发送故障； SDH板接收模块。检测措施：自环法、光功率测试法。3. T-ALOS告警的含义是什么？引起该告警的原因有哪些，并简述处理思绪。对非故障的T-ALOS（如该业务未使用），有几个处理措施，试比较之。（8分）答：原因：2M支路输入信号丢失思绪：逐层环回法处理措施：1、E1接口板对应通道内环回。2、DDF架环回3、检查DDF架到互换机的线缆4. (1)单向通道保护环带链，在环上光纤中断时，环到链业务可否完全保护？为何？怎样改造2) 双向复用段环带链，在环上光纤中断时，环到链业务可否保护？（7分）答： (1)业务不能完全保护，因为光板（或交叉板）不能选收。可改导致SNCP或MSP环带链。（2）能。 5. 综合分析题（共10分）1. 某局复用段环组网，业务正常，某日断纤后业务中断，试详细分析也许原因。若为单向通道环，又该怎样分析处理？答：对复用段环：A、 协议没有开启B、 新旧协议类型不一致C、 复用段节点参数设置错误D、 光板或主控板有K字节误码，导致协议混乱E、 交叉板没有倒换（叶面被锁定或板间通信故障）F、 备用通道（VC4）故障，可用环回法定位对单向通道环：A、 业务配备错（如没配穿通）B、 支路通道没有设置保护（既不双发也不选收）C、 支路通道设置为业务未装载D、 备用总线故障
