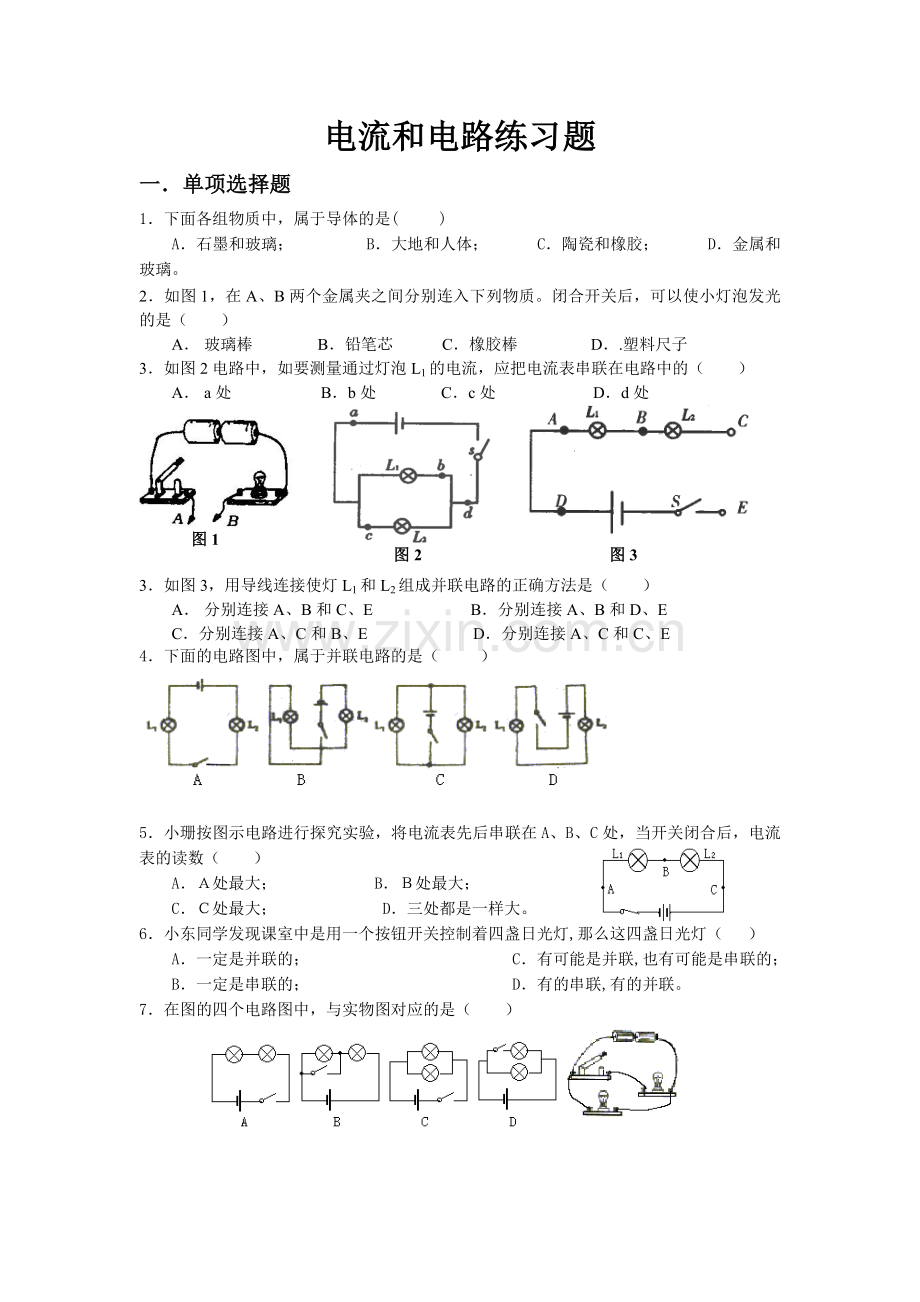

电流和电路练习题
一．单项选择题
1．下面各组物质中，属于导体的是( )
A．石墨和玻璃； B．大地和人体； C．陶瓷和橡胶； D．金属和玻璃。
2．如图1，在A、B两个金属夹之间分别连入下列物质。闭合开关后，可以使小灯泡发光的是（ ）
A． 玻璃棒 B．铅笔芯 C．橡胶棒 D．.塑料尺子
3．如图2电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（ ）
图3
A． a处 B．b处 C．c处 D．d处
图1
图2

3．如图3，用导线连接使灯L1和L2组成并联电路的正确方法是（ ）
A． 分别连接A、B和C、E B．分别连接A、B和D、E
C．分别连接A、C和B、E D．分别连接A、C和C、E
4．下面的电路图中，属于并联电路的是（ ）

5．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（ ）
A．Ａ处最大； B．Ｂ处最大；
C．Ｃ处最大； D．三处都是一样大。
6．小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯（ ）
A．一定是并联的； 　 　C．有可能是并联,也有可能是串联的；
B．一定是串联的； 　　 D．有的串联,有的并联。
7．在图的四个电路图中，与实物图对应的是（　　）

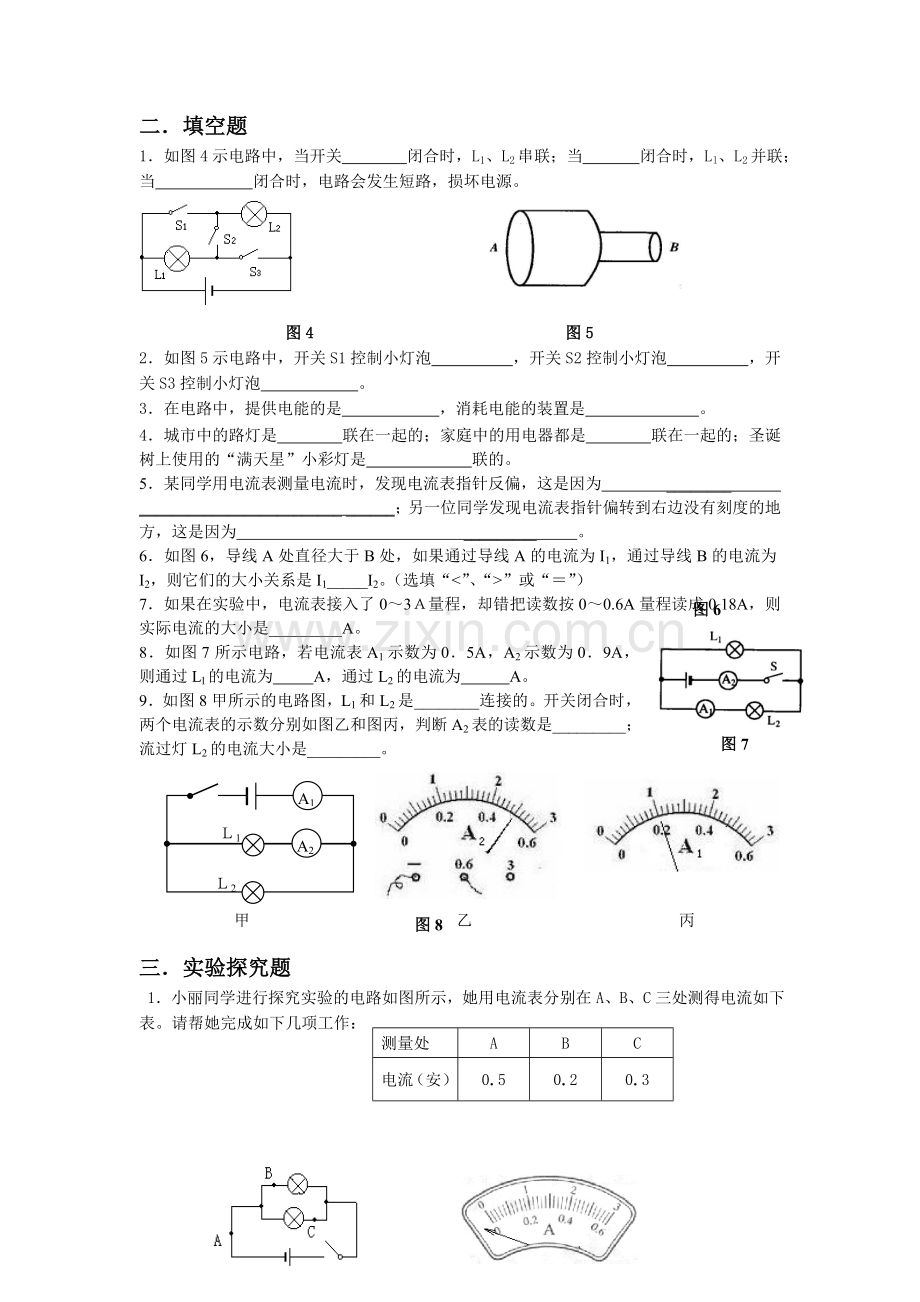

二．填空题
1．如图4示电路中，当开关 闭合时，L1、L2串联；当 闭合时，Ll、L2并联；当 闭合时，电路会发生短路，损坏电源。

图4 图5
2．如图5示电路中，开关S1控制小灯泡 ，开关S2控制小灯泡 ，开关S3控制小灯泡 。
3．在电路中，提供电能的是 ，消耗电能的装置是 。
4．城市中的路灯是 联在一起的；家庭中的用电器都是 联在一起的；圣诞树上使用的“满天星”小彩灯是 联的。
5．某同学用电流表测量电流时，发现电流表指针反偏，这是因为 ________
_________________________ ______；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为 _________ 。
6．如图6，导线A处直径大于B处，如果通过导线A的电流为I1，通过导线B的电流为I2，则它们的大小关系是I1_____I2。（选填“<”、“>”或“＝”）
图7
图6
7．如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。
8．如图7所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过Ll的电流为 A，通过L2的电流为 A。
9．如图8甲所示的电路图，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是_________；流过灯L2的电流大小是_________。
甲
A1
A2
Ｌ2
Ｌ1
乙
丙
图8

三．实验探究题
测量处
A
B
C
电流（安）
0.5
0.2
0.3
1．小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。请帮她完成如下几项工作：

（1）比较上表数据，可以得出结论是： 。
（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是 。
2．要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。
A： 。
B： 。
C： 。

3．如右图所示电路中，闭合开关后将出现________(选填“通路”、“开路”或“短路”)，要使电路中两灯串联，只要拆除导线_______；要使电路中两灯并联，只要将导线_______接到_______。

四．作图题
1．在探究活动中，小明连好了一个实物电路如图所示，请你帮他画出这个电路的电路图。

3．根据下图示实物图在右边方框内画出相应的电路图。
S1
L1
S2
L2

4．下图是我们日常生活中，拿在手上的随身电风扇的模拟实物图。它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图。
风扇页
电动机

5．根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）

6．按要求把下图的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路。
0.6
3
