日立中央空调VAM-II设计培训手册.pptx

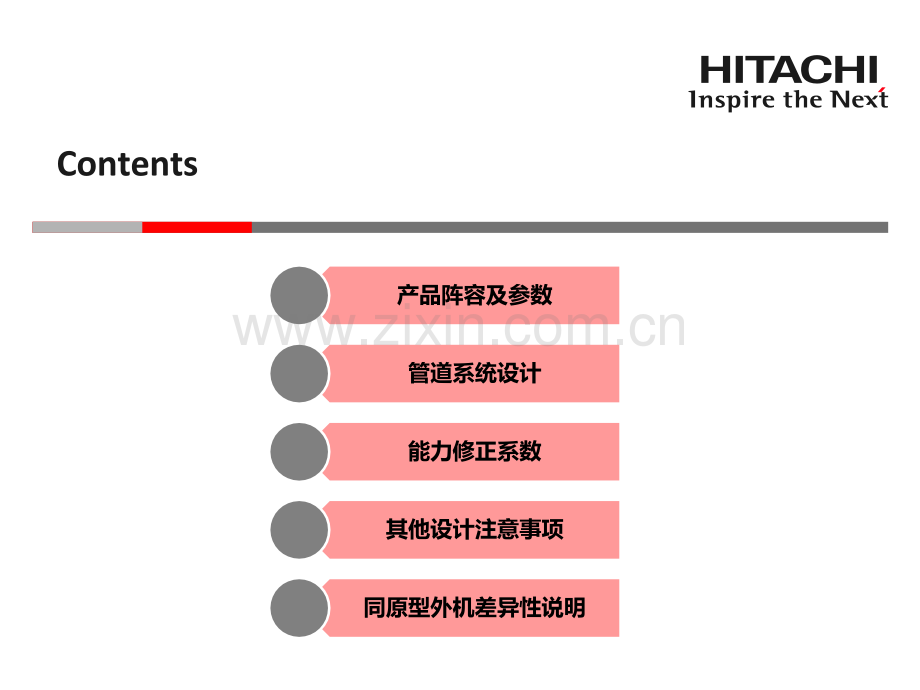

日立 VAM 别墅 全直流变频中央空调 系统设计 青岛海信日立空调系统有限公司客户支持部Contents产品阵容及参数管道系统设计能力修正系数其他设计注意事项同原型外机差异性说明1.产品阵容及参数Contents一产品阵容及参数1.1室外机产品参数表（基础模块816HP)匹数810121416型号RAS-224FSYN2QBRAS-280FSYN2QBRAS-335FSYN2QBRAS-400FSYN2QBRAS-450FSYN2QB电源AC3,380V/50HZ额定制冷量kW22.4 28.0 33.540.0 45.0 额定制热量kW25.0 28.4 33.9 45.050.0 制冷输入功率kW5.13 6.948.73 11.31 12.58 制热输入功率kW5.457.18 8.74 10.3 11.49 外形尺寸（H）mm17201720172017201720外形尺寸（W）mm95095095012101210外形尺寸（D）mm750750750750750IPLV（C）7.5 7.5 6.95 6.75 6.5 风量m3/min155170175195195噪音dB（A）5657595959运转范围制冷-550DB制热-2315.5WB1.2 室外机模块组合方式一产品阵容及参数注意：18HP为组合模块，且型号为RAS-500FSYN2QB注意：组合模块5001350型机组由23台基础模块组合形成，室外机模块组合构成型式见上表，与日立全变频D系列有所不同。不能使用除上表所列以外的其他组合型式。1.2 室外机模块组合方式一产品阵容及参数1.3 室外机运行温度范围制冷制冷制热制热-10 0 10 20 30 4050 DB 15.5 WB室外温度-23 WB-20-5 DB 50一产品阵容及参数1.4 室内机产品阵容8大系列天花板内置DC薄型直流风管式天花板内置薄型风管式标准型天花板内置薄型风管式窄型天花板内置风管式高/低静压型四面出风嵌入式壁挂式一产品阵容及参数NEWNEW天花板内置薄型风管式 标准型 左接管NEW型号室内机容量范围是否标配水泵天花板内置DC薄型直流风管机RPIZ-*FSVNQD/P22112是天花板内置薄型风管式 标准型RPIZ-*FSVNQC/P2271是天花板内置薄型风管式 窄型RPIZ-*FSVNQS2240是天花板内置薄型风管式 左接管RPIZ-*FSVNQF/P2271是天花板内置风管式 低静压RPI-*FSN6QLC2871否天花板内置风管式 高静压RPI-*FSN6QHC2871否四面出风嵌入式RCI-*FSKNQ22160是壁挂式RPK-*FSNQS2263否1.4 室内机产品阵容8大系列一产品阵容及参数NEWNEW型号型号尺寸尺寸(高高mm*宽mm*厚厚mm）风量（量（m3/h)机外静机外静压(Pa)RPI-90KFNQ370*(920+55)*80065060(120)RPI-140KFNQ370*1320*8001080200RPI-224KFNQ486*1270*10691680220RPI-280KFNQ486*1270*10692100220RPI-335KFYN7Q/300486*1270*10693000220RPI-450KFYN7QL/400635*1950*8054000200RPI-450KFYN7QH/400635*1950*8054000300RPI-560KFYN7QL/500735*1950*8055000200RPI-560KFYN7QH/500735*1950*8055000300RPI-560KFYN7QL/600735*1950*8056000200RPI-560KFYN7QH/600735*1950*8056000300注意：（1）引入新风温度范围：制冷2043，制热-715；（2）10匹及以下新风机可以为多联式，12匹及以上新风机必须为单元式。1.5 新风处理设备-新风机一产品阵容及参数2.配管设计要求Contents2.1 室外机配管规格2.配管设计要求型号型号RAS-224FSYN2QBRAS-280FSYN2QBRAS-335FSYN2QBRAS-400FSYN2QBRAS-450FSYN2QB配管配管当量长度100米a气管气管（mm）19.0522.225.425.428.6液管液管（mm）9.539.5312.712.712.7配管配管当量长度100米a气管气管（mm）22.225.428.628.631.75液管液管（mm）12.712.715.8815.8815.88请注意：制冷剂管道的当量长度不同于实际长度，一般要比实际长度大20-25%。2.1 室外机配管尺寸(mm)2.配管设计要求uRAS-500FSYN2QB RAS-900FSYN2QB(两模块组合）uRAS-500FSYN2QB RAS-900FSYN2QB(两模块组合）2.1 室外机配管尺寸(mm)2.配管设计要求31.7519.0531.7519.0531.7519.0531.7519.05uRAS-500FSYN2QB RAS-900FSYN2QB(两模块组合）2.1 室外机配管尺寸(mm)2.配管设计要求34.9222.234.9222.234.9222.234.9222.22.1 室外机配管尺寸(mm)uRAS-960FSYN2QB RAS-1350FSYN2QB(三模块组合）2.配管设计要求uRAS-960FSYN2QB RAS-1130FSYN2QB(三模块组合）2.1 室外机配管尺寸(mm)2.配管设计要求34.9222.244.4522.244.4522.244.4522.2uRAS-1180FSYN2QB RAS-1350FSYN2QB(三模块组合）2.1 室外机配管尺寸(mm)2.配管设计要求44.4522.244.4522.244.4522.244.4522.22.2 主配管(mm)室外机容量气管液管第一分歧管型号22419.059.53E-102SN28022.29.5333540025.412.7E-162SN45028.612.750069028.615.88E-242SN73096031.7519.05E-302SN1010135038.119.05主管路（从室外机分歧管1到第一分歧管）及第一分歧管型号当量管道长度小于100m时，按下表选择：注意：室外机分歧管1指靠近室内机侧的分歧管，第一分歧管指室内机侧的第一个分歧管。2.配管设计要求室外机容量气管液管第一分歧管型号22422.212.7E-102SN28025.412.7E-162SN33540028.615.88E-242SN45031.7515.8850069031.7519.05E-302SN73096034.9222.21010135044.4522.22.配管设计要求主管路（从室外机分歧管1到第一分歧管）及第一分歧管型号当量管道长度大于100m时，按下表选择：注意：室外机分歧管1指靠近室内机侧的分歧管，第一分歧管指室内机侧的第一个分歧管。2.2 主配管(mm)2.2 配管尺寸(mm)第一分歧管到最后分歧管的配管管径 室内机室内机总容量容量Q(Kw)气气侧配管配管(mm)液液侧配管配管(mm)分歧管型式分歧管型式Q16.815.889.53E-102SN16.8Q25.219.059.5325.2Q33.522.29.5333.5Q45.025.412.7E-162SN45.0Q50.428.612.750.4Q72.828.615.88E-242SN72.8Q101.031.7519.05E-302SN101.0Q38.119.05注意：第一分歧管指室内机侧的第一个分歧管，不是室外机分歧管1。2.配管设计要求室内侧l配管当量长度大于100m时，第一分歧管后的配管尺寸不需要放大。l如果第一分歧管后的分歧管尺寸比第一分歧管大，将其调整为和第一分歧管尺寸一样。l分歧管后的配管尺寸大于分歧管之前的配管尺寸时，将其调整为和分歧管之前的尺寸一样。注意事项：2.配管设计要求2.2 配管尺寸(mm)分歧管和室内机之间的配管管径（*5）室内机容量室内机容量Q(Kw)气管气管液管液管224512.76.35(*6)505615.886.35(*6)6316015.889.5322419.059.5328022.29.53 注意：该表格适用于除K3四面出风嵌入机和壁挂机以外的室内机。*5：分歧管与室内机间的配管管径和室内机管径保持一致。*6：22型56型室内机的液管长度大于15m时，请将液管尺寸6.35变更为9.53。2.配管设计要求室内侧室内机容量室内机容量Q(Kw)气管（气管（mm）液管（液管（mm）226312.76.357116015.889.53K3四面出风嵌入机壁挂机 室内机容量室内机容量Q(Kw)气管（气管（mm）液管（液管（mm）224012.76.35506315.886.35注意：22型63型室内机的液管长度大于15m时，请将液管尺寸6.35变更为9.53。分歧管和室内机之间的配管管径 注意2.配管设计要求2.3 配管施工条件2.配管设计要求注意事项：*1 室外机分歧管1指靠近室内机侧的分歧管。*2 分歧管前主管道的直线距离保持在500mm以上。*3 如果第一分歧管后的分歧管尺寸大于第一分歧管的尺寸，应选用和第一分歧管相同的分歧管；如果第一分歧管的配管管径大于主配管2管径的尺寸，那么就选用和主配管管径相同尺寸的配管。*4 室外机分歧管1到最远一台室内机的当量管长（L1）为100m以上时，主配管部分（从室外机分歧管1到第一分歧管）的气管、液管必须要放大一号，第一分歧管相应进行调整。2.3 配管施工条件项目标号允许配管长度(*7)推荐室内机台数推荐室内机台数总配管长液管总长1000m(*8)300m最大配管长实际长度L1165m165m当量长度190m190m第一分歧管到各个室内机的最大配管长度L290m40m各分歧管到相连室内机的最大配管长L340m30m分歧管1到各室外机之间的配管长L510m10m室内外机之间的高度差室外机在上H150m50m室外机在下40m40m室内机之间的高度差H215m15m室外机之间的高度差H50.1m0.1m2.配管设计要求其他说明*8受到最大制冷剂充注量的限制，所允许连接的配管总长有可能小于1000m。*7制冷剂管路的安装条件根据所连室内机数量的不同而不同。确保系统中同一制冷剂管路中，气管和液管长度相同如果分歧管到室内机的管路(L3)明显比其它室内机的管路长，将会影响制冷剂流动，且与其它室内机相比性能也会恶化(推荐管长小于15m)；室外机各模块容量大小：A B C，即容量大的模块靠近室内机侧；室外机各模块到室外机分歧管的长度：LaLbLc10m。2.3 配管施工条件2.配管设计要求2.4 数量匹配及容量匹配2.配管设计要求2.5 主分歧管的要求（分歧管后面的两个支路再接分歧管的，该分歧管叫做主分歧管）2.配管设计要求3.能力修正系数Contents 室内机、室外机的选型制冷：Qm Qj/(n1.n2)Qm 室内机、室外机名义制冷量（kw）；Qj由该室内机、室外机负担的计算冷负荷（kw）；1.151.2，积灰对设备传热影响的附加率；冷热两用时，取1.2。注意：考虑到多联机的使用灵活性特点，间歇使用及邻室传热，选择室内机时，应根据具体的工程情况选择合理的值，居住建筑可以取稍大值。n1最不利管长修正系数；n2室外机进风、室内机回风温度修正系数。先确定室外机、管道井的大体位置，管路长度基本确定，管长修正可以确定。计算出空调区域由室内机、室外机负担的冷负荷与热负荷值后，按以下步骤进行修正计算，综合名义冷、热量选取设备。3.能力修正系数 制热：Qmr Qjr/(m1 m2 m3)Qmr室内机、室外机名义制热量（kw）;Qjr由该室内机、室外机负担的计算热负荷（kw）；1.151.2，积灰对设备传热影响的附加率；冷热两用时，取1.2。m1最不利管长修正系数；m2室外机进风、室内机回风温度修正系数；m3 冬季除霜修正系数。综合名义制冷量、制热量，选取均满足要求的室内机、室外机。注意：新风供给方式对室内机负担的负荷有影响，注意室内机是否担负新风负荷，担负多少。当有独立的新风系统时，考虑到开门、开窗、新风渗透等因素，室内机宜负担部分新风负荷。室内机、室外机的选型3.能力修正系数3.1 制冷温度修正系数n2810HP (n2 是不同室内、室外温度下的能力与额定能力的比值)3.能力修正系数3.1 制冷温度修正系数n21214HP3.能力修正系数3.1 制冷温度修正系数n216HP3.能力修正系数3.1 制热温度修正系数 m28HP (m2 是不同室内、室外温度下的能力与额定能力的比值)3.能力修正系数3.1 制热温度修正系数 m210HP3.能力修正系数3.1 制热温度修正系数 m212HP3.能力修正系数3.1 制热温度修正系数 m214HP3.能力修正系数3.1 制热温度修正系数 m216HP3.能力修正系数3.能力修正系数3.2 管长修正系数 制冷配管当量长度修正因数（n1）RAS-2241350FSYN2QB3.2 管长修正系数制热配管当量长度修正因数（m1）3.能力修正系数RAS-2241350FSYN2QB3.3 除霜运行时制热量修正系数（m3）室外干球温度(DB)相对湿度85%RH-7-5-30357修正系数0.90.90.880.850.870.91.0多联机空调设计的几个关键点：（1）室内机配置、室外机配比 （2）室外机的位置、通风问题 （3）噪音 （4）制热问题，管长、主分歧的设置等3.能力修正系数4.其他设计注意事项Contents4.1 安装检修4.其他设计注意事项30004.1 安装检修顶出风两面有墙时顶视图4.其他设计注意事项4.其他设计注意事项4.1 安装检修单独设置集中设置、连续设置（1）集中设置、连续设置（2）集中设置、连续设置（3）顶出风三面有墙时4.1 安装检修1）保持室外机上方无遮挡，以防止每一台室外机的进风与回风短路。2）上述图表尺寸为室外机在标准工况（运行模式:制冷，室外外环温:35度）下运行提供了足够的运行与维护空间。3）如果室外机周围环境温度较高，并且有回风短路情况发生时，需要结合实际安装条件，根据外机回风风量的计算，进行安装尺寸调整。4）两台单模块机的间距建议为0.2米，最多6台为一组，两组的间距不小于1米。5）只有两排布置时，两排室外机的间距不小于1米。三排及以上布置时，排与排的间距不小于1.2-1.5米。6）当遮挡较多、设置于阳台、凹槽、机房内等无法判断时，建议做CFD计算机热压模拟分析。注意事项5.其他设计注意事项室外机设备间内布置图4.2 通风问题4.其他设计注意事项 室外机机房的排风百叶一定要采用通风顺畅、阻力小的直百叶，方向水平，百叶间距不小于80mm，整个百叶风口沿水平方向的净面积不小于80%（扣除百叶的厚度、边框及支撑筋等）。如下图：较好的百叶4.2 通风问题排风百叶4.其他设计注意事项较好的百叶4.2 通风问题排风百叶4.其他设计注意事项 通风百叶的设置是室外机布置方案中非常重要的一个因素，因此需要提前书面给甲方、土建施工方提出百叶的具体要求，严禁采用普通的防雨百叶。防雨百叶示意图防雨百叶遮挡严重，阻力很大，不能作为排风百叶室内4.2 通风问题4.其他设计注意事项开孔的铝板通透率不足，阻力很大，不能作为排风百叶排风百叶4.2 通风问题4.其他设计注意事项型号电源最大运行电流A电源线mm2ELB熔断电流A通讯线（mm2)地线（mm2)额定电流A电流敏感度mARAS-224FSYN2QB380-415V/50Hz16.142030250.752RAS-280FSYN2QB17425250.752RAS-335FSYN2QB23632400.753.5RAS-400FSYN2QB281040400.753.5RAS-450FSYN2QB311040500.753.54.3 配电部分-室外机4.其他设计注意事项型号压缩机电机额定输入功率室外机风扇电机室外机制冷额定输入功率（KW）室外机制热额定输入功率（KW）配电功率制冷kw制热kw输入功率kwKWRAS-224FSYN2QB4.805.120.335.135.456.8125RAS-280FSYN2QB6.56.740.446.947.188.975RAS-335FSYN2QB8.248.250.498.738.7410.925RAS-400FSYN2QB10.659.640.6611.3110.314.1375RAS-450FSYN2QB11.9210.830.6612.5811.4915.7254.3 配电部分-室外机配电功率（单模块）4.其他设计注意事项注意：推荐室外机的配电功率为额定功率的125%型号压缩机电机额定输入功率室外机风扇电机室外机制冷额定输入功率（KW）室外机制热额定输入功率（KW）配电功率制冷kw制热kw输入功率kwKWRAS-500FSYN2QB11.311.860.7712.0712.6315.79RAS-560FSYN2QB1313.480.8813.8814.3617.95RAS-630FSYN2QB14.7414.990.9315.6715.9219.9RAS-690FSYN2QB16.4816.50.9817.4617.4821.85RAS-730FSYN2QB18.8917.891.1520.0419.0425.05RAS-800FSYN2QB20.1619.081.1521.3120.2326.64RAS-850FSYN2QB22.5720.471.3223.8921.7929.86RAS-900FSYN2QB23.8421.661.3225.1622.9831.454.3 配电部分-室外机配电功率（双模块）注意：推荐室外机的配电功率为额定功率的125%型号压缩机电机额定输入功率室外机风扇电机室外机制冷额定输入功率（KW）室外机制冷额定输入功率（KW）配电功率制冷kw制热kw输入功率kwKWRAS-960FSYN2QB22.9823.241.4224.424.6630.83RAS-1010FSYN2QB24.7224.751.4726.1926.2232.78RAS-1070FSYN2QB27.1326.141.6428.7727.7835.96RAS-1130FSYN2QB28.427.331.6430.0428.9737.55RAS-1180FSYN2QB30.8128.721.8132.6230.5340.78RAS-1240FSYN2QB32.0829.911.8133.8931.7242.36RAS-1300FSYN2QB34.4931.31.9836.4733.2845.58RAS-1350FSYN2QB35.7632.491.9837.7434.4747.184.3 配电部分-室外机配电功率（三模块）注意：推荐室外机的配电功率为额定功率的125%4.4 制冷剂追加充注量的计算方法 W1-液管的制冷剂追加充注量的计算方法(Kg)配管直径配管总长m1m配管追加冷媒量追加充注量Kg22.2m0.39=19.05m0.28=15.88m0.19=12.7m0.12=9.53m0.06=6.35m0.03=液管总追加充注量=4.其他设计注意事项4.4 制冷剂追加充注量的计算方法W2-室内机追加制冷剂充注量的计算方法(Kg)224和280型室内机的制冷剂追加充注量为1.0Kg/台；224型以下的室内机不需要追加充注制冷剂。224和280型室内机总台数 1.0Kg/台=追加充注量W3-室内机连接比率(室内机总容量/室外机容量)追加充注量(Kg)计算室内机连接容量比条件制冷剂追加量 Kg整个系统容量比小于100%0.0 kg整个系统容量比介于100115%0.5 kg整个系统容量比介于116130%1.0 kgW-总追加充注量(Kg)=W1+W2+W34.其他设计注意事项4.4 制冷剂追加充注量的计算方法 在严格遵守前表所示制冷剂追加充注量计算方法的前提条件下，同时应确定系统的总追加制冷剂充注量不会超过下表所示的最大制冷剂追加充注量。如果制冷剂追加充注量计算值超过了下表所示范围，则应修改空调设计、缩短配管施工方案总长度并重新计算制冷剂追加充注量以满足下表要求。室外机224280335400/4505005606907301350最大制冷剂追加充注量(Kg)24.526.033.036.042.046.552.04.其他设计注意事项最大制冷剂追加充注量(FSYN2QB)4.其他设计注意事项4.4 控制系统产品名称型号说明有线控制器PC-P1H6Q、PC-ARFVQ PC-P1H8Q、PC-P1H8QA适用所有室内机，选配无线控制器PC-LH6Q适用所有室内机，选配中央控制器PSC-5SQ PSC-A64S适用所有室内机，选配7日定时器PSC-5T适用所有室内机，选配1）PC-P1H8Q、PC-P1H8Q(A)线控器只能控制一台室内机，不能亲子连接控制。注意事项：2）天花板内置DC自动除湿风管机、天花板内置DC薄型自动除湿风管机推荐使用PC-ARFVQ，若使用其他类型控制器或集控系统，不能实现六档风速、目标湿度设定等功能。4）智慧风型四面出风嵌入机必须搭配新型多功能控制器PC-ARFVQ才能实现“人感功能设定”、“导风板单独设定”、“四档风速调节”这三个功能，搭配其他普通线控器时，可实现原四方向产品的功能。人感功能的实现必须搭载人感传感器PS-MK。无线遥控器为PC-LH6Q，无线接收器为PC-ALH3Q，均为选配。3）壁挂式自带接收器，标配无线遥控器PC-LH6Q，选用线控器时需将拨码OFF“WIREDLESS”设置为ON“WIRED”，因此除非选用PC-P1H8Q（A），不能实现有线与无线共用。5.同同原型外机差异性说明原型外机差异性说明Contents5.1 与D系列的主要差异点（模块组合不同）组合模块容量D系列VAM别墅 18HP（RAS-500）单模块10+822HP（RAS-630）8+1410+1224HP（RAS-690）10+1412+1228HP（RAS-800）14+1412+1634HP（RAS-960）8+10+1612+12+1036HP（RAS-1010）10+10+1612+12+12优点：1.）更加经济性2.）更加节省空间多模块组合时，单模块机组的配管尺寸应该按照技术手册或说明书规定进行联机。5.同同原型外机差异性原型外机差异性说明说明左、右侧板外观结构左、右侧板外观结构由现行的立柱由现行的立柱+底脚底脚+护网护网 整体化侧板，整体化侧板，对应室外热交换器开对应室外热交换器开有长方孔进风口，进有长方孔进风口，进风口大小根据模拟运风口大小根据模拟运算达到性能和噪音的算达到性能和噪音的最佳平衡点，优化设最佳平衡点，优化设计，矩阵排列，提升计，矩阵排列，提升外观品质。外观品质。左侧左侧右侧右侧立柱立柱1底脚底脚护网护网整体化侧板整体化侧板立柱立柱2+=D系列系列VAM II5.2 与D系列比较框体的变化5.同同原型外机差异性原型外机差异性说明说明后上盖支架加宽并压型叠边，提高强度。VAM II 后上盖支架后上盖支架后上盖支架后上盖支架D系列系列5.2 与D系列比较框体的变化5.同同原型外机差异性原型外机差异性说明说明1）VAM-II系列机组的原型机为全变频D系列模块机，运行范围与模块机一致。2）VAM-II的LOGO与VAM-I保持一致。3）机型种类不同：VAM-I系列没有模块组合，VAM-II系列可以模块组合，可以容量扩充到48HP，并且优化了模块组合形式。4）VAM-II的容量是以2.8KW/HP来进行计算的。5）VAM-II的能效和IPLV值都优于VAM-I。5.同同原型外机差异性原型外机差异性说明说明5.3 VAM别墅 II 与 VAM别墅 I 的对比
