中原石油勘探局
天然气净化液化处理工程
总体统筹控制计划
( 报审稿)

中原石油勘探局天然气应用技术开发处
二0 六月

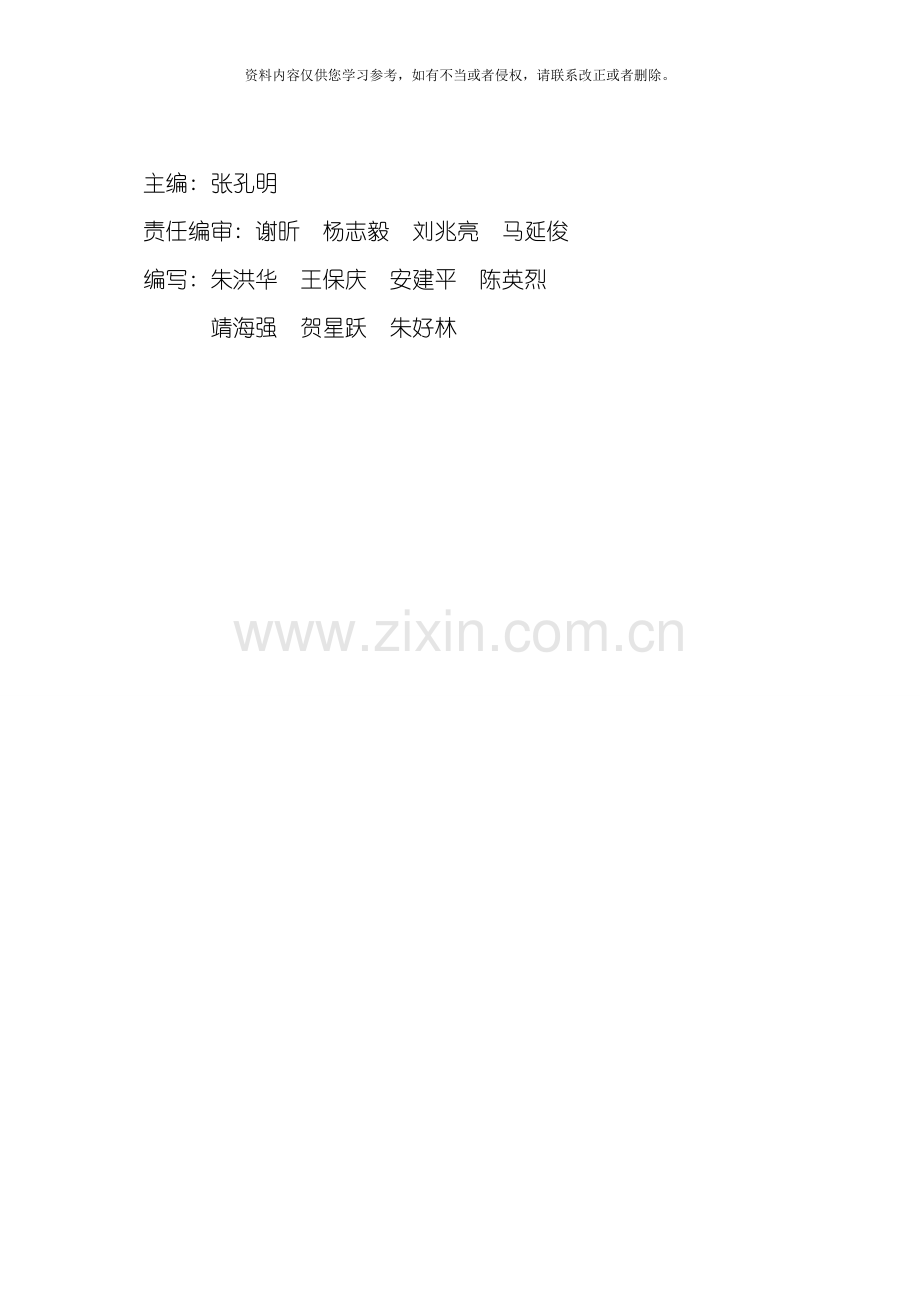

主编: 张孔明
责任编审: 谢昕 杨志毅 刘兆亮 马延俊
编写: 朱洪华 王保庆 安建平 陈英烈
靖海强 贺星跃 朱好林

目录
第一章 总论………………………………………… 1
第一节 项目建设依据…………………… 1
第二节 项目基本情况…………………… 1
第三节 厂址条件及内外协作关系……… 16
第四节 前期工作情况…………………… 17
第五节 引进项目概况…………………… 24
第二章 建设总布置………………………………… 25
第一节 项目建设的指导思想…………… 25
第二节 项目建设的管理模式…………… 26
第三节 建设总目标……………………… 30
第三章 建设的工作安排…………………………… 32
第一节 投资及建设资金安排…………… 32
第二节 设计工作安排…………………… 33
第三节 物资采购工作安排……………… 37
第四节 工程施工工作安排……………… 43
第五节 外事工作安排…………………… 50
第四章 四大控制…………………………………… 52
第一节 进度控制………………………… 52
第二节 投资工程………………………… 55
第三节 质量控制………………………… 61
第四节 安全控制………………………… 70
第五章 生产准备工作…………………… 76
第一节 组织准备……………… 76
第二节 人员准备……………… 76
第三节 物质准备……………… 79
第四节 技术准备……………… 81
第五节 资金准备……………… 82
第六节 营销准备……………… 82
第七节 外部条件准备………… 83
第六章 竣工验收工作安排……………… 84
第一节 竣工验收前的中间交接 84
第二节 竣工验收的组织管理… 85
第三节 竣工验收文件的的编制原则 85
第七章 工程审计与项目执法…………… 87
第一节 工程审计……………… 87
第二节 项目执法……………… 87
第八章 存在问题及对策………………… 88

中原油田天然气净化液化处理工程
总体统筹控制计划
第一章 总论
引言
第一节 项目建设依据
1、 《中原石油勘探局天然气净化液化处理工程环境影响报告书》的批复, 豫环监[1999]69号。
2、 《中原石油勘探局天然气项目可行性研究报告的批复》, 中国石化[1999]计字6号。
第二节 项目基本情况
天然气净化液化处理工程属国内首套。设计处理原料气30.0×104Nm3/d, 天然气液化率50.0%, LNG产量15.0×104N m3/d, ( 250.5m3/d) , 包括15×104Nm3/d天然气净化液化装置, 液化天然气储存装卸车及火炬, 消防设施及中心控制室等, 由洛阳石化工程公司负责设计。其配套设施如外部设施、 厂外道路和分析化验等依托中原石油勘探局。
本项目的投产具有很好的经济效益, 它充分利用了中原油田的能源优势, 大大提高了中原油田天然气市场加值, 有利于带动中原局其它产业的发展, 具有良好的社会效益。本项目计划 7月10日开工, 12月31日投产, 总投资6100万元, 税后内部收益率为20.53%, 税后投资回收期5.59年。
主要产品方案:
LNG( -145.6℃, 03Mpa) :15.0×104N m3/d( 250.5m3/d)
中压天然气(45℃,1.0MPa):13.4×104N m3/d
低压天然气(18℃,0.27 MPa):1.6×104N m3/d
建设项目区域位置图

总平面布置图
一、 总体方案
单项或单位工程一览表
项目
编号
单项工程
名称
规 模
备注
改造前
改造后
新建

工厂总平面、 竖向及道路排水

天然气净化液化装置

液化天然气储存、 装卸车及火炬设施

中心控制室

给排水管网

电气安装

仪表安装

二、 工艺总流程
天然气净化液化处理工程( 30×104Nm3/d) 是由15×104Nm3/d天然气净化液化装置和液化天然气储存装车和火炬设施及其它辅助生产设施组成。30×104Nm3/d天然气净化液化装置由天然气净化和液化两部分组成, 其工艺技术采用法国燃气索菲工程公司的技术, 采用MEA脱CO2和分子筛脱水干燥的净化工艺, 净化后的天然气由丙烷、 乙烯两极复迭制冷提供冷量实现天然气的高压液化, 并节流减压后送至罐区储存, 然后经过LNG泵装车, 用槽车运抵用户。
附: 全厂总工艺流程图。
2、 主要产品方案
( 1) 液化天然气( LNG) 组分如下:
组分 mo1%
N2 0.11
CH4 96.16
C2H6 2.78
C3H8 0.65
I- C4H10 0.16
N- C4H10 0.08
I- C5H12 0.03
N- C5H12 0.02
C6H24 0.01
合计 100
出装置温度 -142.2℃
出装置压力 0.38MPa(a)
(2)1.0 MPa天然气组成如下:
组份 mo1%
N2 1.75
CH4 94.52
C2H6 0.28
C3H8 0.21
I- C4H10 0.14
N- C4H10 0.11
I- C5H12 0.09
N- C5H12 0.10
CO2 2.20
C6H14 0.11
G/C8 0.30
H2O 0.19
合计 100
出装置温度 23.3℃
出装置压力 1.0MPa(A)
三、 主要经济技术指标
主要技术经济指标
序号
指标名称
数值及单位
备注
1
设计规模
150000 Nm3/d

2
消耗指标

(1)
原料 天然气
300000 Nm3/d

(2)
主要辅助材料及催化剂分子筛干燥剂
活性炭

2.055t/一次装入
0.2 t/一次装入

(3)
水
新鲜水
循环水
10 t/h
11 t/h
410 t/h

(4)
电
940.5×104kwh/a

(5)
风
5.4 Nm3/min

(6)
氮气
1.0 Nm3/min

(7)
燃料气
206 Nm3/h

3
建设投资
6094.1万元

工程费用
设备购置费
安装工程费
建筑工程费
4779.6 万元
2529.6 万元
1931.9 万元
318.1 万元

四、 工程主要内容:
天然气净化处理工程共由6个单元组成, 即:
单元1101——工厂总平面、 竖向及道路排雨水包括工厂总平面布置、 厂区竖向布置、 厂区道路和排雨水。
单元1280--15×104Nm3/d 天然气净化液化装置包括净化、 液化两部分。净化部分包括: 天然气过滤系统、 MEA脱CO2、 分子筛脱水干燥。液化部分包括: 天然气液化、 丙烷循环制冷、 乙烯循环制冷等。
单元1385——液化天然气储存、 装卸车及火炬设施包括液化天然气的储存罐区、 卸车设施、 火炬设施及厂区工艺热力管网。
单元1401——消防设施包括消防水罐及消防泵房。
单元1275——中心控制室。全工程的过程控制和停车联锁分别在中心控制室DCS、 ESD系统上完成。
单元1505——给排水管网及污水提升站。
主要实物工程量:
1、 土建工程量:
序号
工程名称
单位
数量
备注
( 长X宽)

场地平整
m2
7704

人行道铺砌
m2
1568

砼道路
m2
4424.68

排水边沟
m
874

消防泵房
座
1

中控室
座
1

门卫值班室
座
1

液化天然气储罐基础
组
2

储罐区内地面硬化
m2
2397
51X47

防火隔离墙
m
196
51X47

装车场地面硬化
m2
2152
53.8X40

装车场防火隔离围墙
m
93.8

压缩机桩基及砼承台基础
组
5

泵基础、 容器基础换热器基础
个
74

2、 设备及容器
2．1容器类
序号
位 号
设备名称
设备规格
单位
数量
备注
1
V-101
原料气进厂气液分离器
1Χ3.4
台
1

2
V-102
污油储存闪蒸罐
0．8Χ2.2
台
1

3
V-201
CO2吸收塔出口分离器
0．4Χ1.6
台
1

4
V-202
富胺闪蒸罐
0.9Χ2.65
台
1

5
V-204
贫胺储罐
2Χ8
台
1

6
V-205
阻泡剂罐
0.5Χ0.8Χ0.5
台
1

7
V-206
配胺罐
1.3Χ4.8
台
1
立方体罐
8
V-301
再生气体分离器
0.4Χ1.6
台
1

9
V-401
重径分离器
0.5Χ1.96
台
1

10
V-402
中原LNG闪蒸分离器
1.2Χ3.3
台
1

11
V-403
低压LNG闪蒸分离器
1.1Χ3
台
1

12
V-404
润滑油分离器
1.1Χ3.5
台
1

13
V-405
丙烷循环经济器
1.2Χ3.65
台
1

14
V-406
乙烯一级入口分离器
0.75Χ1.6
台
1

15
V-409
乙烯二级入口分离器
1Χ3.15
台
1

16
V-410
乙烯缓冲罐
3.2Χ11.5
台
1

17
V-501
LNG储罐
0.5Χ2.25
台
1
已 订 货
.8完工
18
V-502
低压尾气分离器
0.4Χ1.6
台
1

19
V-603
火炬密封罐

台
1

20
V-707
消防水罐

台
1

21
V-801
凝油储罐

台
1
利旧
22
V-802

台
1

2.2换热设备类
序号
位 号
设备名称
设备规格
单位
数量
备注
1
E-201

0．3Χ0.3
台
1

2
E-202
CO2吸收塔入口气体加热器
0.3Χ3.9
台
1

3
E-203
富/贫胺换热器
0.6Χ1.58
台
1

4
E-204
MAE再生塔顶冷凝器
0.35Χ2.2
台
1

5
E-205
深度再生重沸器
0.8Χ2.8
台
1

6
E-206
深度再生水冷凝器
0.3Χ1.1
台
1
电加热
7
E-301
再生气体水冷却器
0.3Χ2.8
台
1

8
E-402
中丈夫丙烷蒸发器
0.8Χ1.5
台
1

9
E-403
乙烯冷凝器E403
低压丙烷蒸发器E403
低压丙烷蒸发器E403
0.55/1.6Χ6
台
1

10
E-404
丙烷过冷器
0.5Χ58
台
1

11
E-405
丙烷压缩机后水冷却器
0.9Χ5.8
台
1

12
E-407
乙烯蒸发器
0.5/0.9Χ5.3
台
1

13
E-408
乙烯压缩机间水冷器
0.4Χ2.3
台
1

14
E-411
乙烯压缩机后水冷器
0.3Χ4.1
台
1

15
E-414
中压尾气/LNG换热器
0.4Χ3.1
台
1

16
E-415
低压尾气/LNG换热器
0.3Χ4.1
台
1

17
E-416
乙烯/乙燃压缩机间换热器
0.5Χ1.95
台
1

18
E-412
冷箱

台
1
已订货
(进口)
2.3泵及压缩机
序号
位号
名称
规格
单位
数量
备注
1
P-201A/B
贫胺注入泵
往复泵8.5m3/h
台
2

2
P-202
胺过滤泵
1.3 m3/h
台
1

3
P-204A/B
胺循环泵
9.92 m3/h
台
2

4
P-205-
胺液补充配置泵
离心泵4 m3/h
台
1

5
P-206
阻泡齐加入泵

台
1

6
P-801
消防水泵
离心泵685 m3/h
台
1

7
P-802
消防水泵
离心泵685 m3/h
台
1

8
P-803A/B
消防水泵
螺杆
台
2

9
C-401
丙烷压缩机
往复式
台
1
已采购(进口)
.8到货
10
C-402A/B
乙烯压缩机
往复式
台
2
已采购(进口)
.7到货
2.4塔类、 工业炉类及其它
序号
位 号
名称
规格
单位
数量
备注
1
FI-101A/B
原料气入口过滤器
0.2Χ2.3
台
2

2
FE-201
(胺)过滤器

台
1
两个机械过滤+活性炭吸附
3
EI-301A/B
气体过滤器
0.6Χ1.8
台
2

4
FI-301A/B
分子筛干燥器器
0.9Χ3.5
台
2
再生
9.7barg/220℃/2550
N m3/h
5
T-201
CO2吸收塔
0.8Χ16.5
台
1
20层浮阀塔盘
6
T-202
胺再生塔
0.65Χ15.5
台
1
填料250-Y型
7
F-201
胺重沸炉

台
1
炉管规格￠50.8Χ8-316L
8
F-301
再生气加热炉
高15m
台
1
圆筒型盘管加热炉炉管规格￠89-1cr5Mo
9
FS-701
火炬
0.6/0.3Χ30.0
台
1
材质GH2520,0cr18Ni9
注:2.1-2.4均已完成定货
3、 LNG生产装置区工艺管道
3.1 304.SS各种规格管材共1324m;
304L.SS各种规格管材共436m;
09Mn2V各种规格无缝钢管共203;
16Nn各种规格无缝钢管共2541m;
20#各种规格无缝焊接钢管共1129m;
Q235B各种规格焊接钢管共65m;
各种规格铸钢管共660m.
3.2 阀门
各种规格安全阀共27个;
低温不绣钢阀门共168个(国外采购);
低温碳钢阀门共42个(国外采购);
低温不绣钢阀门共37个(国内采购);
非低温不绣钢阀门17个(国内采购);
碳钢阀门共416个(国内采购);
地下部分阀门共24个;
3.3 各种规格过滤器共21个
4、 电气部分
各种配电箱(屏、 柜)40台,高压配电系统一套.
5、 自控部分
DCS系统及机组控制系统各一套;
温度仪表约80支;
压力仪表约102台;
液位仪表约30台;
流量计约20台/套
分析仪表1套等.
6、 消防给排水部分
6.1 各种规格焊接钢管共1680m;
各种规格铸铁共480m;
6.2 各种阀门共48个
6.3 各种阀门井共41个;
6.4 各种灭火器共72台,灭火器箱共35只;
7、 储运部分
7.1 30m高不绣钢火炬FS702一具,规格为￡600/300×300000mm
7.2 304.SS各种规格不绣钢管1310.5m;
20#各种规格无缝钢管966m;
Q235B各种规格焊接钢管524m;
16Mn各种规格钢管497m;
7.3 各种阀门64个;
7.4 保冷管托219个;
8、 保温/保冷部分
保温部分:复合硅酸盐管壳158 m3 ;硬质聚氨酯泡沫管壳57.78 m3;
保冷部分:聚异氢脲酸酯103 m3;
9、 暖通部分
载止阀906个;
第三节 厂址条件及内外协作关系
1、 厂址条件
本工程厂址利用采油一厂原小炼厂旧址, 位于濮阳县文留镇采油一厂北侧, 距文留干道1KM左右, 南通东明黄河大桥, 北通濮阳市, 交通十分便利。
本工程用地4.2公顷,全部属于已拆除的旧炼厂,整个场地内除办公楼外,其它设施全部拆除.
供电条件:本工程双电源供电.供电电源为35KV变电所,两路6KV电源均由中原石油勘探局提供,系统电源由架空线路引入厂区终端杆后,换电缆直埋敷设引入变电所.
供水每件:现有水源井8口,水井深400m。其中5口供水厂, 3口直接进管网, 单井产量40-50 m3/h。水厂供水泵5台, 供水能力500 m3/h。拟建厂附近有一条DN150供水管线。
2、 内外协作条件
为节约投资, 加快建设速度, 在以下方面依托油田现有条件:
（1） 不再建设新化验室, 依托油田化验室对进料天然气组成分析, 天然气脱CO2后CO2含量分析, 脱水后的H2O含量分析, MAE浓度分析, 制冷剂丙烷及乙烯组成的分析。
（2） 本工程不再设置维修车间, 依托中原石油勘探局, 对装置生产过程中的小修、 中修、 大修外委解决。
3、 消防
该厂距采油一厂消防队500M左右, 有可靠的外部消防条件。
第四节 前期工作
一、 项目背景
1、 液化天然气概况
( 1) 液化天然气概况
液化天然气( lipuefied natural gas) 简称LNG。LNG工业主要包括天然气预下处理、 液化、 储存、 运输、 利用五个系统。一般生产工艺过程是: 天然气经过净化处理( 脱水、 脱烃、 脱酸性气体) 后, 采用节流、 膨胀或外加冷源制冷工艺, 使用甲烷变成液体, 其体积缩小625倍, 成为优质的化工原料及工业、 民用燃料。
( 2) LNG独具的优点
a、 天然气液化后便于进行经济可靠的运输, 用专门的槽车、 火车、 轮船。将LNG运输到销售地, 比地下管道输气可节省大量投资, 而且方便灵活, 适应性强。用于城市供气, 毋需铺设城市干线和支线管网, 不会破坏城市建设, 可节省大量的工程投资, 而且经济供气规模范围广。在一座城市内为一个或若干个小区供气都有效益。
b、 储存效率高、 占地少、 投资省。据统计, 建成一座1MPa的6座1000 m3的天然气球罐的投资, 要比建一座1MPa的100 m3的LNG储罐高8倍。
c、 有利于城市负荷的调节, 生产过程释放出的冷量能够利用。LNG汽化时的冷量, 用作冷藏、 冷冻、 温差发电等, 因此, 有的调峰装置就和冷冻厂进行联合建设。按当前LNG生产的工艺技术水平, 可将天然气液化生产所产生的冷量的50%加以回收利用。
d、 LNG可作为优质的车用燃料。与燃油汽车相比, 具有抗爆性好、 燃烧完全、 污染少、 发动机寿命长、 降低运输成本等优点。LNG用于汽车有两种方式, 一是将LNG转化为CNG, 称之为LCNG, 另一种是直接用LNG作为发动机作燃料。
f、 有利于保护环境, 减少城市污染。属于国家重点扶持的新兴产业。
2、 中原油田发展LNG产业的原因及优势
( 1) 中原油田发展LNG具有资源优势
中原油田1979年投入开发。二十年来, 原油产量逐步经过高速增长期, 在1987年达到历史最高峰, 年产720吨, 以后呈逐年下滑趋势、 1997年原油产量402万吨。
中原局有丰富的天然气资源, 天然气远景储量为2800亿立方米, 现已探明地质储量947.57亿立方米。随着中原局加强天然气勘探力度, 在很多区块天然气勘探取得了突破性进展, 因此, 在”九五”一”十五”期间, 中原局的天然气勘探将会有更大发现, 因此天然气产量还会进一步上升。发展LNG有充分的原料保证。
中原油田在确保天然气稳产的同时, 努力实现天然气的商品化。当前, 天然气主要供应沧洲大化中原大化。沧洲国家计划每年供气1.8亿方, 高效区2.4亿方, 现供气3.1亿方; 中原大化国家计划所供气2.47亿方, 高效区2.8亿方, 实际供气3.2亿方。这两大用户均在超高效区运行。近期, 由于各用户均超量接收天然气, 导致天然气开始由卖方市场向买方市场转变, 具体表现为: 收款困难, 价格扯皮, 交接计量经常发生争议等。而且, 随着陕京管线的投用, 中沧线天然气用量将逐步减少, 造成中原油田天然气供大于求的状况。未来的严峻形势迫使我们寻求新的接替市场, LNG正是潜力更大、 收益更大的发展方向。
另外, 中原油田气井压力较高, 特别是文23气田, 大多数气井井口压力高达18MPa以上, 高压天然气经过节流降低压力输给用户。天然气的压力能不但没有很好利用, 相反, 为避免节流产生天然气化物冻堵, 还设置了水套炉加热, 从而造成了巨大的能量消耗。LNG生产有利于充分利用油田高压气的能量。采用低能耗的部分液化气方式, 中压尾气能够就近进入油田输气管网。
( 2) 中原油田发展LNG具有地理位置及市场优势
中原油田地处豫北平原, 河南、 山东交界处, 公路纵横交错, 四通八达, 106国道纵贯南北, 东西各有京九、 京广两条铁路大动脉。公路、 铁路都极为方便。
油田附近商丘、 新郑、 新乡、 济南、 潍坊、 毫州等在中城市, 其工业和民用燃料基本仍以烧煤为主, 居民生活用气气化率仅为10%——30%不等, 加上汽车废气排放, 污染十分严重。对于居民身体健康、 生态环境及招商引资、 旅游事业的发展带来不良影响。而且, 随着生活水平的提高, 居民对高热值、 清洁、 安全、 经济的燃料一管道天然气的要求呼声越来越高。很多地方政府为树立形象, 服务于民, 都把解决居民燃气问题, 使用方便的清洁燃料, 减少环境污染列为政府施政责任目标, 先后作了城市规划, 要在 前使居民生活用户需要逐步发展, 用气量规模不大, 铺设输气管网明显不经济。这些城市都在汽车运输经济半径内, 是中原局LNG的广阔市场。
另外, LNG还是优质的汽车燃料, 能直接用于燃料, 也能够转化为CNG, 用于汽车燃料。能大幅度降低尾气污染, 改进大气质量具有良好的社会效益。
( 3) 中原油田从事天然气开采和生产管理已经 , 共有气井41口, 三座大型气体处理厂。在生产实践中, 锻炼出了一批掌握天然气净化、 压缩、 制冷、 储运的专业技术人员和熟练工人, 具有LNG项目研究和生产管理的人员优势。
( 4) 发展LNG将带动中原局其它产业的发展
LNG的广泛推广不但为中原油带来巨大的经济效益, 还将扩大知名度, 密切同附近几省的友好关系。同时在LNG小区建设时, 能够带动设计、 机械、 加工、 设备、 材料、 施工等其它产业发展创造更多的就业机会。
二、 市场分析和价格预测
1、 国内LNG生产能力和贸易现状
中国每年各种油料缺口约6000万吨, 特别是东南沿海经济发参赛地区更为严重。因此, 国家有关部门正在设法解决这一问题, 许多国外公司也想经过各种方式参与中国市场建设的竞争。据世界能源机构预测, 鉴于LNG的清洁性能, LNG在中国, 特别在发展民用燃料方面有广大市场。根据中国海洋总公司的可行性研究, 从东南亚等地引进LNG具有一定现实性。根据可行研究, 中国的第一个LNG终端将于 建于上海, 为长江三角洲流域供气; 第二个LNG终端将建于香港或深圳, 为珠江流域供气; 第三个终端将于 建于福建。各站规模 为200——300万吨/年, 2020年长江三角洲和珠江三角洲可达500——600万吨/年。液化天然气引进总规模, 60亿立方米, 2020年达到200亿立方米。
2、 目标市场分析
LNG的生产、 应用是一个系统工程, 因此本着开拓市场与工艺技术研究、 设计同步进行的原则, 中原局加大了市场开发力度。经过几个月的努力, LNG民用市场有了较大突破: 先后与河南商丘草签了11万户的供气合同, 双方协定每户日用气量0.6方, 与山东淄博草签了13*104N m3/d工业用气的供气合同, 根据合同中原油田LNG工厂保证 内连续供应LNG燃料, 收取资源保证费500万元/( 104N m3/d) 。另外, 其它城市, 如日照、 青岛、 亳州等洽谈工作正在进行, 可望近期签定合同草案。该统计显示到 , 之后, 规模还将继续扩大。商丘市最终规模为11万户, 淄博最终规模为60*104N m3/d, 亳州6万户, 日照5照万户。随着中国城市化进程的不断加快, 小区兴建方兴未艾, 未来民用气市场将十分广阔。
中原油田LNG主要用户之一商丘市, 地处陇海——兰新经济带的东部, 豫、 鲁、 皖、 苏四省这交, 位于东、 中部经济带的结合部, 是国家文化名城之一, 历史上就是上就是交界区域物质集散地和贸易中心; 交通运输四通八达, 陇海铁海和京九铁路, 国道310、 105在此交汇, 形成”双十字黄金通道”, 形成中原地区重要的立体交通枢纽, 给商丘带来了前所未有的历史性发展机遇。商丘市区面积约30立方公里, 人口30余万人。规划至 市区建成区面积40平方公里。城市人口40万人。 市区建成区面积65平方公里, 城市人口55万人。当前, 商丘市发展迅速, 已形成了仪器、 机械、 纺织、 建材、 医药、 造纸、 化工、 皮革等工业和主要的农副产品基地。
商丘市当前尚无管道燃气, 城市能源消费结构主要有煤、 电、 液化石油气等, 城市以煤为主要燃料。由于城市燃煤量大, 造成废渣对空气污染严重, 根据河南市政设计院作出的11万方居民燃气项目可行性研究报告, 所供天然气2797万方米, 日均7.66万立方米。分期建设5万方户液化天然气储存汽化站一座, 3万户汽化站两座, 敷设天然气供气主管道107km, 安装调压设施1450套及相应有进户管道。城市到户燃敢售价2.2元/方, 该工程收取开户费后具有良好的经济效益。
另外, LNG可用作优质的车用燃料, 同时LNG可转化为CNG称之为LCNG, 用于汽车加气。我局规划1998年—— 在郑州、 济南、 开封、 安阳、 聊城、 德州、 沧州等地推广CNG加气站, 日加气能力将达到40万方。这些加气站有的能够利用中开线、 中沧管道气, 有的距离管线较远, 重新敷设管线投资太高, 以LNG供应原料是一种经济的方法。据分析, 采用LNG转化为CNG建站投资将远低于CNG建站投资。
三、 资源状况
文23气田于84年投入开发, 含气面积12.2km2, 地质储量149.4Χm3, 原始地层压力38.62MPa。当前已投产集气站5座, 气井21口, 日产气130Χ104 m3。截止97年6月气田累计生产天然气35Χ108 m3, 折算动用储量采出程度37.3%, 动储量采出速度2.88%, 剩余动作采储量58.8Χ108 m3, 规划1998—— 天然气产量分别为4.39Χ108 m3,4.38Χ108m3,4.24Χ108m3。据此速度, 文23气田可稳产10因此上。因此, 本项目有充充分的资源保证。
第五节 引进项目概况
本工程引进项目情况见下表:
序号
项目名称
公司名称
备注
1
基础设计
法国索菲公司

2
丙烷螺杆压缩机
美国Yovk公司

3
冷箱
美国CHART公司

4
手动球阀
比利时TRUFLO公司
202只
5
气动低温球阀
比利时TRUFLO
24只
6
安全阀
美国OROSBR
34只
7
干燥器高压球阀
美国ORBIT
12只
8
浮筒液位及液位开关
美国MAGNETROL
46只
9
磁浮子液位计
德国IA
22只
10
调节阀
美国VALTEK
20只

第二章 建设总布署
第一节 项目建设的指导思想
一、 建设项目的特点
天然气净化液化处理工程属国内首套, 它包括15Χ104Nm3/d天然气净化液化装置, 液化天然气储存装车及配套设施。其中15Χ104Nm3/d天然气净化液化装置, 液化天然气储存装车及火炬为其核心工程, 基础设计由法国燃气索菲工程公司( SOFREGAZ) 提供。
工程的核心工艺为天然气净化采用MEA脱除CO2分子筛脱除H2O, 天然气液化采用丙烷——乙烷复迭制冷。液化天然气储存采用双层金属, 非抽真空型的压力式子母罐。
天然气经过液化压缩后, 可使天然气大幅度增值, 并拓宽了天然气的应用范围, 使天然气直接销售到了最终用户, 市场更加广泛。LNG项目建成后, 仅工厂可实现年销售收入7000万元以上, 利润可达16.03%, 税后财务内部收益率21.61%。
二、 建设指导思想
中原油田天然气净化液化处理工程建设任务重, 技术要求高, 施工难度大。参加建设的全体参战人员必须在指挥部的统一组织下, 以高度负责的主人翁责任感和科学态度, 认真贯彻党和国家的各项方针政策。精心设计、 精心施工, 树雄心、 立壮志, 保证工程按期完成。工程建设的目标是: 按统筹计划的要求按时完成, 保证投资不突破概算; 工程质量争创总公司优质工程。
工程建设总的指导思想是:
发扬勒俭精神, 勇于改革创新。
坚持质量第一, 严格四大控制。
强化科学管理, 确保建设工期。
保持高速节约, 投料一次成功。

第二节 项目建设的管理模式
本工程由中原石油勘探局天然气应用技术开发处组织建设, 实行项目法人负责制, 对项目的质量、 进度、 投资等建设目标进行风险承包责任制。委托中原石油勘探局基建工程监理公司对本项目实行施工阶段监理。
一、
