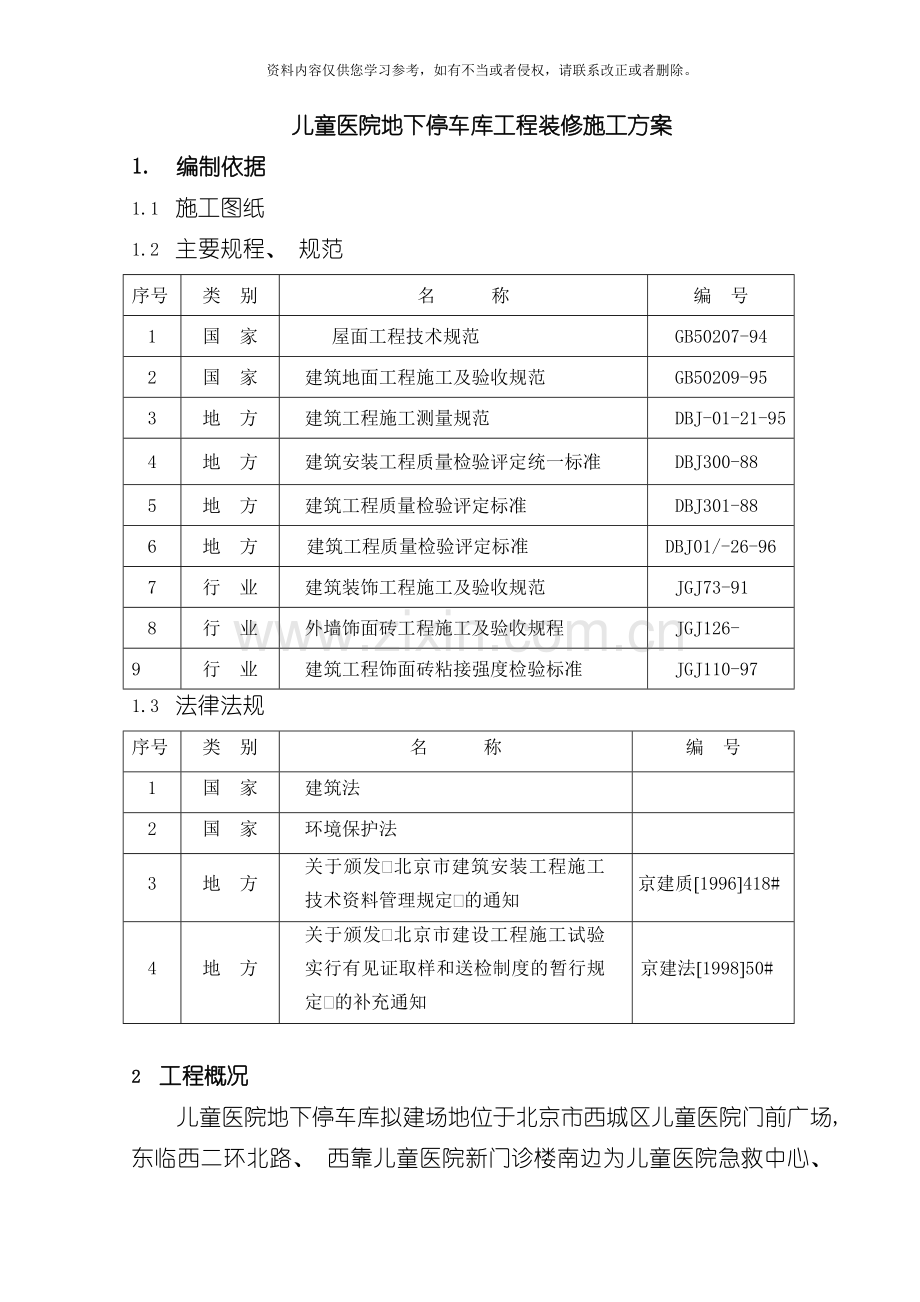

儿童医院地下停车库工程装修施工方案
1. 编制依据
1.1 施工图纸
1.2 主要规程、 规范
序号
类 别
名 称
编 号
1
国 家
屋面工程技术规范
GB50207-94
2
国 家
建筑地面工程施工及验收规范
GB50209-95
3
地 方
建筑工程施工测量规范
DBJ-01-21-95
4
地 方
建筑安装工程质量检验评定统一标准
DBJ300-88
5
地 方
建筑工程质量检验评定标准
DBJ301-88
6
地 方
建筑工程质量检验评定标准
DBJ01/-26-96
7
行 业
建筑装饰工程施工及验收规范
JGJ73-91
8
行 业
外墙饰面砖工程施工及验收规程
JGJ126-
9
行 业
建筑工程饰面砖粘接强度检验标准
JGJ110-97
1.3 法律法规
序号
类 别
名 称
编 号
1
国 家
建筑法

2
国 家
环境保护法

3
地 方
关于颁发«北京市建筑安装工程施工技术资料管理规定»的通知
京建质[1996]418#
4
地 方
关于颁发«北京市建设工程施工试验实行有见证取样和送检制度的暂行规定»的补充通知
京建法[1998]50#

2 工程概况

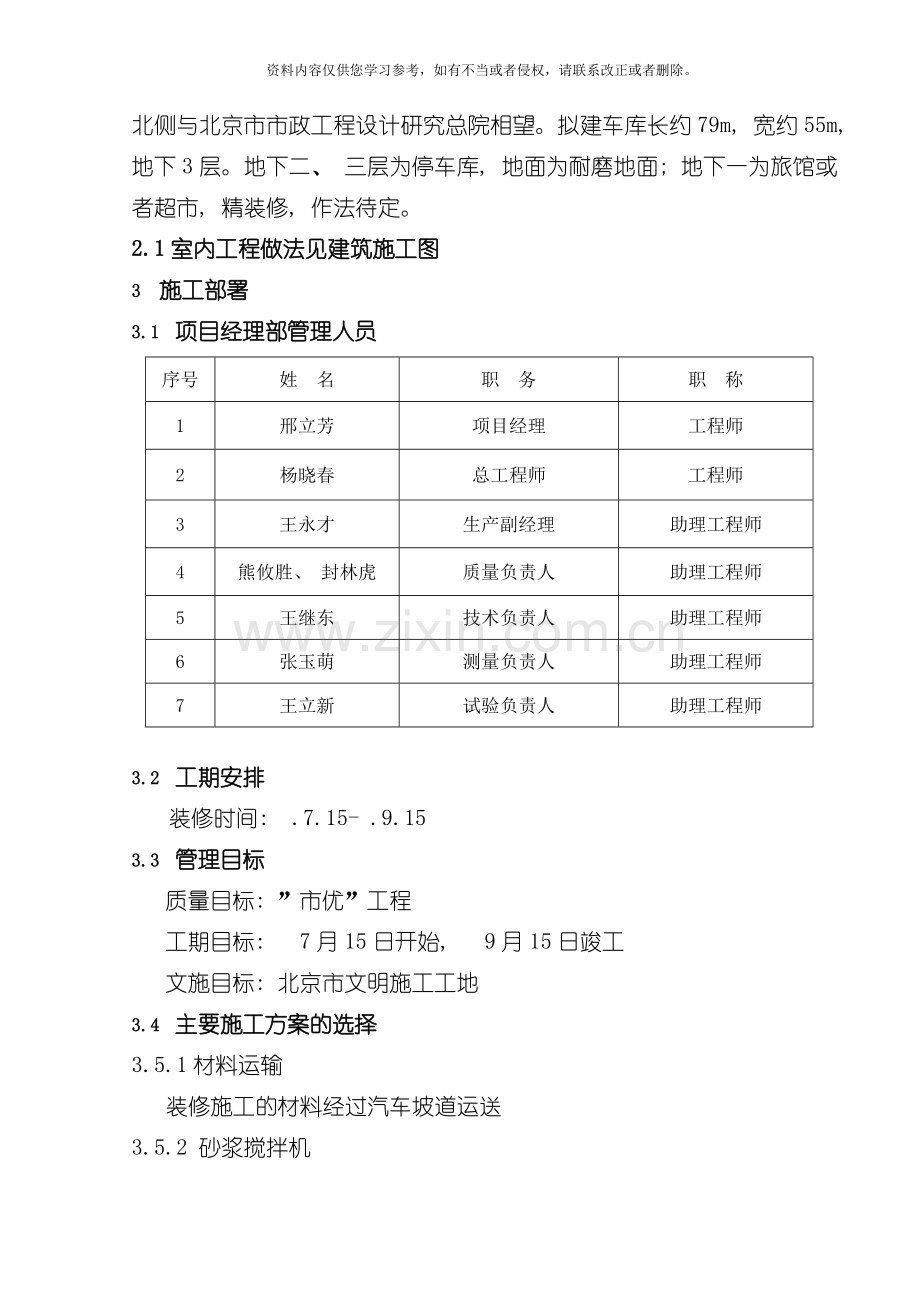

儿童医院地下停车库拟建场地位于北京市西城区儿童医院门前广场, 东临西二环北路、 西靠儿童医院新门诊楼南边为儿童医院急救中心、 北侧与北京市市政工程设计研究总院相望。拟建车库长约79m, 宽约55m, 地下3层。地下二、 三层为停车库, 地面为耐磨地面; 地下一为旅馆或者超市, 精装修, 作法待定。
2.1室内工程做法见建筑施工图
3 施工部署
3.1 项目经理部管理人员
序号
姓 名
职 务
职 称
1
邢立芳
项目经理
工程师
2
杨晓春
总工程师
工程师
3
王永才
生产副经理
助理工程师
4
熊攸胜、 封林虎
质量负责人
助理工程师
5
王继东
技术负责人
助理工程师
6
张玉萌
测量负责人
助理工程师
7
王立新
试验负责人
助理工程师

3.2 工期安排
装修时间: .7.15- .9.15
3.3 管理目标
质量目标: ”市优”工程
工期目标: 7月15日开始, 9月15日竣工
文施目标: 北京市文明施工工地
3.4 主要施工方案的选择
3.5.1材料运输
装修施工的材料经过汽车坡道运送
3.5.2 砂浆搅拌机
在现场设置砂浆搅拌站, 设置两台350L搅拌机及一台砂浆机, 负责装修施工期间所需砂浆配制搅拌工作。
4 施工准备
4.1施工现场准备
4.1.1 搅拌站
在现场设置砂浆搅拌站, 设置两台350L搅拌机及一台砂浆机。具体位置详见《装修施工现场平面图》。
4.1.2 现场排水
见雨季施工方案
4.1.3 料场安排
现场设有砂石场地, 具体位置详见《装修施工现场平面图》。
4.1.4 水源
现场施工及消防用水由现场西侧儿童医院引入, 现场主管径F100mm, 水压8kg。
4.1.5 电源
高压线路由现场西北侧儿童医院引入, 现场外侧设一台400KVA变压器, 提供施工及生活区用电。
4.2 人员配备
项目部各个岗位均配备相应的管理人员, 所有管理人员均具备相应岗位的职称、 资格及上岗证书。
各工种工人均经过相应专业培训, 放线、 试验、 机工、 电工、 焊工等工种持有专业上岗证书, 劳资部门对证书进行了审查和认证。
土建施工劳动力计划:
部位
工种
装 修
抹 灰 工
50
瓦 工
50
木 工
35
架 子 工
30
电 焊 工
10
机 工
3
试 验 工
2
放 线 工
4
电 工
2
水 暖 工
4
油 工
20
合计
220

4.3 机械配置
名称
数量
名称
数量
砂浆机
1台
小推车
30辆
搅拌机
2台
手砂轮
20台
电焊机
6台
电锤
4把

5 主要施工方法
5.1内隔墙砌筑
· 本工程后砌隔墙采用强度等级为MU10, 宽度为150、 300mm的加气砼砌块砌筑。
· 砌筑加气砼砌块前, 底部先砌3皮实心粘土砖。
· 砌筑加气砼砌块前一天应将砌块浇水润湿, 砌筑时砌块的含水量不大于15%。
· 砌块上下皮竖向灰缝相互错开1/2砌块长, 并不得小于120mm, 如不能保证时, 应在水平灰缝中设置2ф6拉结钢筋, 拉结筋长度不小于700mm。砌块的水平灰缝宽15mm; 竖缝宽20mm。
· 砌块墙转角和交接处应同时砌起, 如不能同时砌起的, 则应留置斜槎, 斜槎长度大于斜槎高度。
· 砌块墙上不得设置脚手眼。加气砼砌块墙与钢筋混凝土剪力墙交接处, 剪力墙上需预留拉结筋, 拉结筋为2φ6钢筋, 沿墙高每500mm设置一道, 伸入加气砼砌块墙体700mm。
· 加气砼砌块墙构造柱除图中所标明外的, 门洞口的部位也应设置构造柱, 构造柱截面宽度随墙, 构造柱混凝土标号C20, 受力筋4Φ12, 箍筋φ6@200。构造柱插筋在楼板或梁的面层及底面预留, 伸出长度600mm, 在搭接范围内箍筋间距为100mm.。
· 砌块墙体与构造柱相接处, 沿墙高每500mm设置2φ6的水平拉结筋, 拉结筋两端伸入墙体各700mm, 拉结筋穿过构造柱处与构造柱受力筋绑扎牢固。
· 砌块墙体与构造柱相接处, 砖墙砌成马牙槎, 每个马牙槎沿高度方向的尺寸为300mm, 进退60mm, 从楼层表面算起, 马牙槎应先退后进, 马牙槎处用实心砖砌筑。
· 隔墙砌筑到上层板底时, 用实心砖斜砌挤紧。砂浆应饱满, 实心砖强度等级为MU7.5, 砂浆为M5混合砂浆。
· 后砌隔墙在门洞口上皮或墙高一半处设置通长配筋腰带, 腰带配筋为2φ10, 箍筋φ6@300, 高度为50mm。如墙高大于3m通长配筋腰带应沿墙高度方向间隔1.5m设置。后砌隔墙门洞口上的过梁高度为150mm, 配筋为: 上筋2φ6, 下筋2φ10( 洞口宽为1200—1800的下筋为3φ10) , 箍筋φ6@200。具体做法见下图:

后砌隔墙砌筑时, 现场应有水暖电施工人员配合。在预留孔洞, 或者穿墙线管位置为砌筑人员提供相应的位置及尺寸。
5.2 抹灰工程
· 砌块墙面湿润后用3厚外加剂专用砂浆基面刮糙或界面剂一道甩毛。
· 8厚1: 1: 6水泥石灰膏砂浆打底。
· 抹5厚的砂浆。
· 在墙面上下边附近吊垂直, 抹标准灰饼, 灰饼约5cm见方, 然后根据灰饼用托线板或线锤挂垂直做墙面灰饼, 然后挂上通线, 并根据小线位置1.2-1.5m上下加若干标准灰饼, 待灰稍干后在上下灰饼之间抹上宽约10cm的砂浆冲筋用木杠刮平, 厚度与灰饼相平, 待稍干后可进行抹灰。
· 抹底层砂浆: 抹灰施工顺序为由下向上抹灰, 基层表面抹水泥砂浆, 每层厚度控制在3-6mm, 待底灰7-8成干后再抹第二遍灰。各分层与充筋抹平, 并用大杠刮平、 找直。
· 抹面层砂浆: 底层砂浆抹好后, 第二天即可抹面层砂浆。首先将墙面洇湿, 然后抹面层砂浆, 面层砂浆厚度为5-8mm。
· 最后用木抹子搓毛用铁抹子溜光压实。待表面无水时用软毛刷蘸水垂直于地面的方向, 轻刷一便。
· 质量要求: 项目 允许偏差
立面垂直 3mm
表面平整 2mm
阴、 阳角垂直 2mm
5.3 刮腻子工程
混凝土墙面刮腻子处理
· 基层处理: 素水泥浆一道甩毛。
· 刮腻子时, 分三遍刮平, 第一遍用刮板横向满刮, 接头不得留槎, 干燥后用1号砂纸磨平磨光; 第二遍用刮板竖向满刮, 所用材料和方法同第一遍腻子, 干燥后用1号砂纸磨平; 第三遍用刮板找补腻子, 并满刮腻子, 将墙面基层刮平刮光, 干燥后用细砂纸磨平磨光, 注意不要将腻子磨穿。
· 操作时按同一方向往返刮, 刮板要拿稳, 吃灰量要一致, 注意上下左右接槎时, 两刮板间要干净, 不允许留浮腻子, 甩槎都要赶倒阴角处, 且要找直阴角和阳角, 要用直尺和方尺拉直不要有碎弯。
· 头道腻子刮平干燥后用砂纸打磨至平整光滑, 二遍腻子同样要磨平。
· 混凝土墙与加后砌隔墙连接部分, 埋设铁丝网片, 两边各20cm。
5.4 地面工程
5.4.1 厕浴间地面防水
· 地面做30～50mm厚细石砼垫层, 向地漏处找2%坡。
· 20mm厚1: 2水泥砂浆找平, 与墙交接处及转角处抹成八字角, 靠墙的管根处抹出5%坡度。找平层表面赶实压光。
· 1.5mm厚聚氨酯涂膜防水层。聚氨酯涂膜防水层, 应分三道涂抹。第一道: 将涂料均匀涂抹在底层上, 厚度约0.6mm。第二道: 第一层涂膜不粘手时, 均匀涂抹0.5mm厚涂膜。第三道: 第二道固化后, 均匀涂抹0.4mm。
· 穿过楼板的立管四周、 套管与立管交接处、 大便器与立管接口处、 地漏上口四周用建筑密封膏封严。
5.4.2 玻化砖地面
· 基层做法见建筑图。
· 砖铺砌前浸水湿润, 晾干后方可使用, 找平层上涂刷素水泥浆, 砖背面抹粘结砂浆。
· 铺砖前在地面上弹纵、 横控制线。铺到水泥浆找平层上, 铺完2到3行, 检查平直度。注意该十字线与墙面抹灰时控制房间方正的十字线是否对应平行, 同时注意开间方向的控制线是否与走廊的纵向控制线平行, 不平行时应调整至平行, 以免在门口位置的彩砖出现大小头。
· 贴砖时, 砖背面朝上抹粘结砂浆, 铺砌到已刷好的水泥浆找平层上, 砖上楞略高出水平标高线, 找正、 找直、 找方后, 砖上面垫木板, 用橡皮锤拍实, 顺序从内退着往外铺贴, 做到面砖砂浆饱满、 相接紧密、 结实, 与地漏相接处, 用匀石机将砖加工成与地漏相吻合。铺地砖时最好一次铺一间, 大面积施工时, 应采取分段、 分部位铺贴。
· 面层铺贴在24h内进行擦缝、 勾缝。
· 镶贴踢脚板用砖同地面, 立缝与地面缝对齐。
5.4.4砼地面、 耐磨楼面
· 浇筑5cmC20细石砼。砼采用商品砼, 地泵传送。输送管道宜直, 转弯宜缓, 接头应密实。管道向下倾斜部分, 要防止混入空气造成管道阻塞。振捣时振动棒插入砼中, 插入深度不要过深, 不要碰撞模板和钢筋。每一插点的振捣时间约20—30S。
· 浇筑后应及时用木抹子找平, 找平后将灰饼抠出, 填砼找平。
· 初凝前进行耐磨层施工, 终凝后做2cm深切隔缝。
· 砼浇筑后3天内禁止浇水, 3天后洒水养护7天。
5.5 门窗工程
· 门窗安装顺序为先安装门窗框, 然后安装门窗。门窗框的安装应该在抹灰前。
· 门窗安装前应检查有无窜角、 翘扭、 弯曲、 劈裂等现象。在墙体上标注好安装位置, 门窗安装前核实尺寸。
· 木门框与洞口每边空隙不得超过20mm, 若超过需加钉子, 而且还需在木砖与门框之间加设垫木, 保证钉进木砖50mm, 超过30mm的空隙需用豆石砼填实, 不超过30mm的用干硬性砂浆填实。
· 钢门窗安装前先套方正找正, 检查运输过程中是否变形。按设计标高、 位置安装门框, 注意成品保护。后塞的按设计要求埋设铁件, 每边不少于2个固定点, 间距不大于1.2m, 安装就位后, 检查型号、 标高、 位置无误后将框上铁件与预埋铁件焊牢。
· 门位置居于墙中。
· 质量要求:
· 　　　　 项目 允许偏差
门框两对角线长度差 2mm
门扇与框或相临扇立边平行度 2mm
门框正、 侧面垂直度 2mm
门框水平度 1.5mm
5.6油漆工程
· 将门表面用腻子刮平。
· 刷两遍油漆, 厚薄要均匀一致。
· 刷调和漆: 涂刷时多刷多理, 刷油饱满, 不流不坠, 光亮均匀, 色泽一致。
· 防火门油漆由厂家负责涂刷。
· 钢窗先刷一遍防锈漆, 干透后将金属表面刮抹平整, 刷两遍油漆, 厚薄要均匀一致。
5.7吊顶工程
地下一层细化装修方案待定。
5.8栏杆、 扶手
· 做法待定。
６　工期、 质量、 安全、 消防、 文明施工、 环保的保证措施
6.1 工期保证措施
· 根据进度计划及时组织机械、 机具进场就位, 保证按时使用。
· 合理调配劳动力, 保证施工工作量的按时完成。
· 根据材料用量计划, 及时安排进场, 保证施工连续进行。
· 加强技术质量管理, 每道工序严格把关, 避免返工, 保证工期。
6.2 质量保证措施
6.2.1 质量目标
本工程质量目标为市优。
6.2.2质量管理措施

质 量 控 制 流 程 图

· 认真贯彻执行公司的质量方针, 根据质量手册和程序文件, 开工前编制”质量保证计划”及”创优工程质量设计”并对关键工序和特殊工序编制作业指导书。
· 切实落实三检制( 自检、 互检、 交接检) , 实行样板引路, 坚持按样板间的质量标准施工。
· 质量组人员每天抽查工序质量, 检查”三检制”的落实情况, 重点监督特殊工序及关键工序。
· 质量组人员每天进行3～4次聚检, 写出检查记录。
· 质量组人员参加对质量问题、 不合格品产生原因的分析, 并做记录向上级领导提供质量信息。
· 坚持各种材料进场严格验收制度, 并对进场原材料进行复验, 不合格材料严禁使用。
· 对各分项工程施工必须有详细的技术交底并注明质量标准, 没有交底严禁盲目施工。
· 实行质量一票否决制, 质量达不到要求坚决停工修改。
6.3 安全措施
· 施工人员进入现场必须经过安全教育, 合格后方可上岗; 班前进行安全教育, 现场安全员每天日检, 并做好记录。
· 施工前现场施工人员对操作人员进行书面安全交底, 特殊工种上岗人员, 必须有上岗证书, 现场设各种醒目安全标志牌。
· 做好”四口”防护, 进入施工现场必须戴安全帽, 高空作业系好安全带, 穿防滑鞋。高空作业严禁投掷物料。
· 施工现场机电设备达到”一机、 一闸、 一漏电”, 电焊机需做二次线保护, 室内施工照明采用低压照明。
· 凡外包施工项目均与外包队签定安全协议。
· 楼板预留孔洞位置必须搭设防护围栏, 并挂防护网, 周围禁止堆放施工物品及杂物。
· 施工中需搭设高架时, 使用前必须有专人定期对架子进行检修, 施工时, 有专人对高空作业物品进行防护, 防止在高空落下砸伤人员。
· 地下室内作业必须保证室内空气畅通, 施工时每组施工人员应配备换气风机。
· 配备足够灭火器, 安全员根据施工人数、 施工作业的项目, 配备相应的灭火器。
· 地下室内施工, 保证照明充分, 使用电源找电工, 严禁私自拉接电源。电工应循环对地下电源、 电闸箱进行检查, 如发现问题及时修理, 保证地下施工的安全。
· 有关于内墙施工的项目, 在施工前应检查内墙的稳定性, 在确定其稳固的条件下才能进行作业。
· 使用电具或者在水中作业时, 必须穿绝缘鞋。
6.4 消防措施
· 认真执行施工现场消防管理有关规定, 动用明火必须有”用火证”, 现场设置消防箱, 并设置三个消火栓, 消火栓有明显标志, 施工现场严禁吸烟。
· 楼内不得存放易燃材料, 现场大临不得采用木板房, 大临房屋不得采用易燃材料搭设, 并保证有效防火间距。
· 消火栓需单独设置闸箱, 由配电室直接引出, 并保证双路供电。
· 消火栓周围不得堆放杂物, 消防立管随结构上升, 隔层甩口设截门, 楼内配置水龙带。
· 油料贮存应单独设库, 不得与其它材料混放, 材料库内不得住人或办公。
6.5 文明施工及环保措施
· 文明施工达到市级安全文明施工工地标准。
· 现场设置了”一图、 九牌”, 标语醒目, 形象宣传规范。
· 施工时间控制在6: 00～22: 00。
· 现场各种材料严格按施工平面图码放整齐, 并注明规格、 名称。各种设施及场地设专人负责。
· 施工现场派专人负责清扫洒水, 防止尘土飞扬, 现场排水通畅, 防止积水。
· 出入现场的施工车辆清理干净, 并用帆布或彩条布遮盖严密, 防止遗洒。现场外门口处道路经常洒水清理, 防止尘土飞扬。
· 施工人员施工时做到”活完, 料净, 脚下清”。装修施工垃圾采用袋装并及时外运。
· 现场存放油料库有防渗漏措施, 地面铺油毡, 上压细砂、 压砖, 防止跑、 冒、 滴、 漏, 污染环境。
7 装修施工平面图( 附后)
