主桥大承台施工-PPT课件.ppt

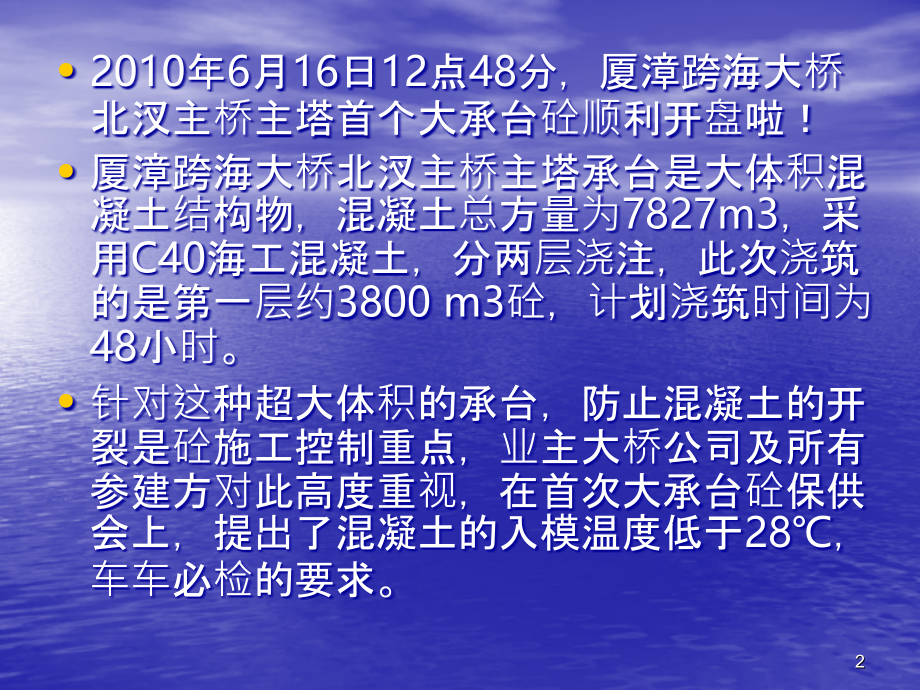

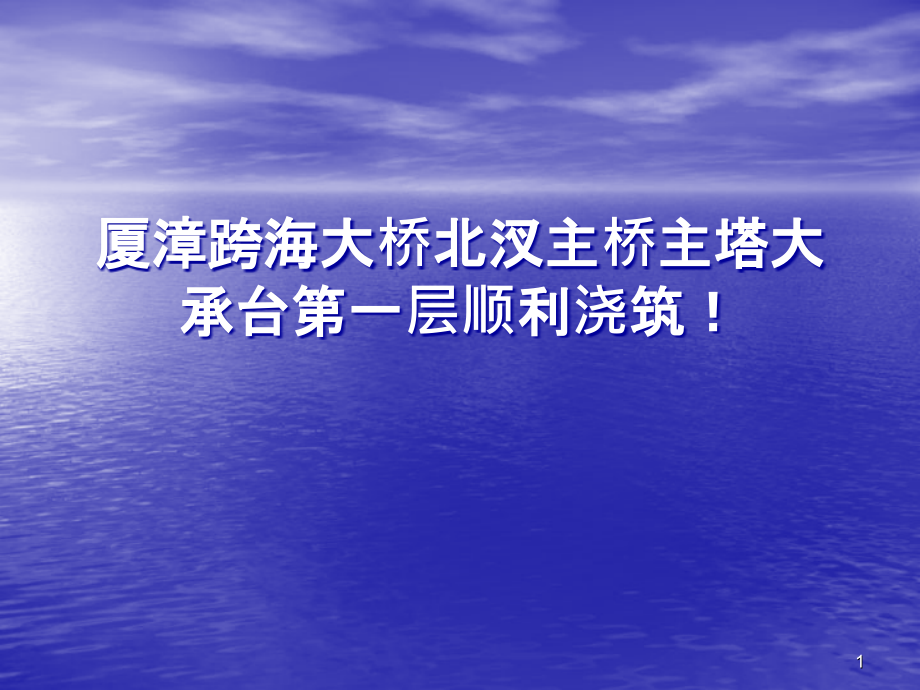

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,厦漳跨海大桥北汊主桥主塔大承台第一层顺利浇筑！,1,2010,年,6,月,16,日,12,点,48,分，厦漳跨海大桥北汊主桥主塔首个大承台砼顺利开盘啦！,厦漳跨海大桥北汊主桥主塔承台是大体积混凝土结构物，混凝土总方量为,7827m3,，采用,C40,海工混凝土，分两层浇注，此次浇筑的是第一层约,3800 m3,砼，计划浇筑时间为,48,小时。,针对这种超大体积的承台，防止混凝土的开裂是砼施工控制重点，业主大桥公司及所有参建方对此高度重视，在首次大承台砼保供会上，提出了混凝土的入模温度低于,28,，车车必检的要求。,2,为满足入模温度的要求，有效控制砼原材料温度，降低混凝土的出仓温度是保证砼施工质量的关键。为此，拌合站加大投入，加盖冰库存放制冰厂送来的冰砖，并配备三台碎冰机，通过降低拌合用水的温度来达到控制出仓温度的目的。施工效果证明，拌和站此项举措对实现砼入模温度控制在,28,以内起到了决定性的作用，大承台第一层砼浇筑用时,52,个小时，期间施工环境平均温度,28.6,砼出仓温度平均温度,23.7,，砼入模平均温度,25.8,，达到了理想的效果。,3,在施工现场，我注意到了大承台内已按武港院提供的温控方案采取的温度控制措施：在密布的钢筋网架内埋设三层冷却水管网；混凝土内部埋设了,36,个温度传感器，配有专人负责实时监测混凝土内部的温度。施工方案采用在承台的长边方向，每边各安放,5,条溜槽和串筒，既能迅速浇注混凝土，又能防止混凝土的离析。两台泵车配合均匀浇注砼，整个施工现场井然有序，施工人员分工合理，各司其职，丝毫不见慌乱。,通过此次大体积承台第一层砼浇筑施工现场观摩学习，我充分认识到：厦漳跨海大桥施工质量控制真正能做到严必行，行必果！,4,厦漳跨海大桥中心试验室,李水太,2010-6-16,5,一、施工准备工作承台第一层施工历时长，近期正处雨季，施工单位在承台施工上方搭起雨棚，预防雨水直接进入砼。,6,砼原材料备料充足,7,干净的碎石，多漂亮！,8,冰库里的大冰砖静静地等待着施工号角的吹响,9,刨冰机严阵待命,10,拌合用水的水池中飘浮着大冰砖,11,2010,年,6,月,16,日,12,点,48,分由顺裕拌和站供应的厦漳跨海大桥北汊主桥主塔承台砼开盘，拌合用水所加冰块均已融化，此时水温,3.5,。,12,二、浇筑现场井然有序,13,14,三、技术人员各司其职,15,通过加冰水和采用刨冰机制冰砂，砼入模温度得到有效控制：大承台第一层砼浇筑用时,52,个小时，期间施工环境平均温度,28.6,砼出仓温度平均温度,23.7,，砼入模平均温度,25.8!,16,四、砼采样测初、终凝时间,承台采用的是超缓凝砼，经多次测试砼初、终凝时间，确保砼凝结时间满足于,40,个小时的施工要求。,17,高度关注：业主露出了满意的笑容,18,
