ARCGIS-绘制世界人口数量分布图、人口数量散点图、POP后面两个属性数量与密度柱状图

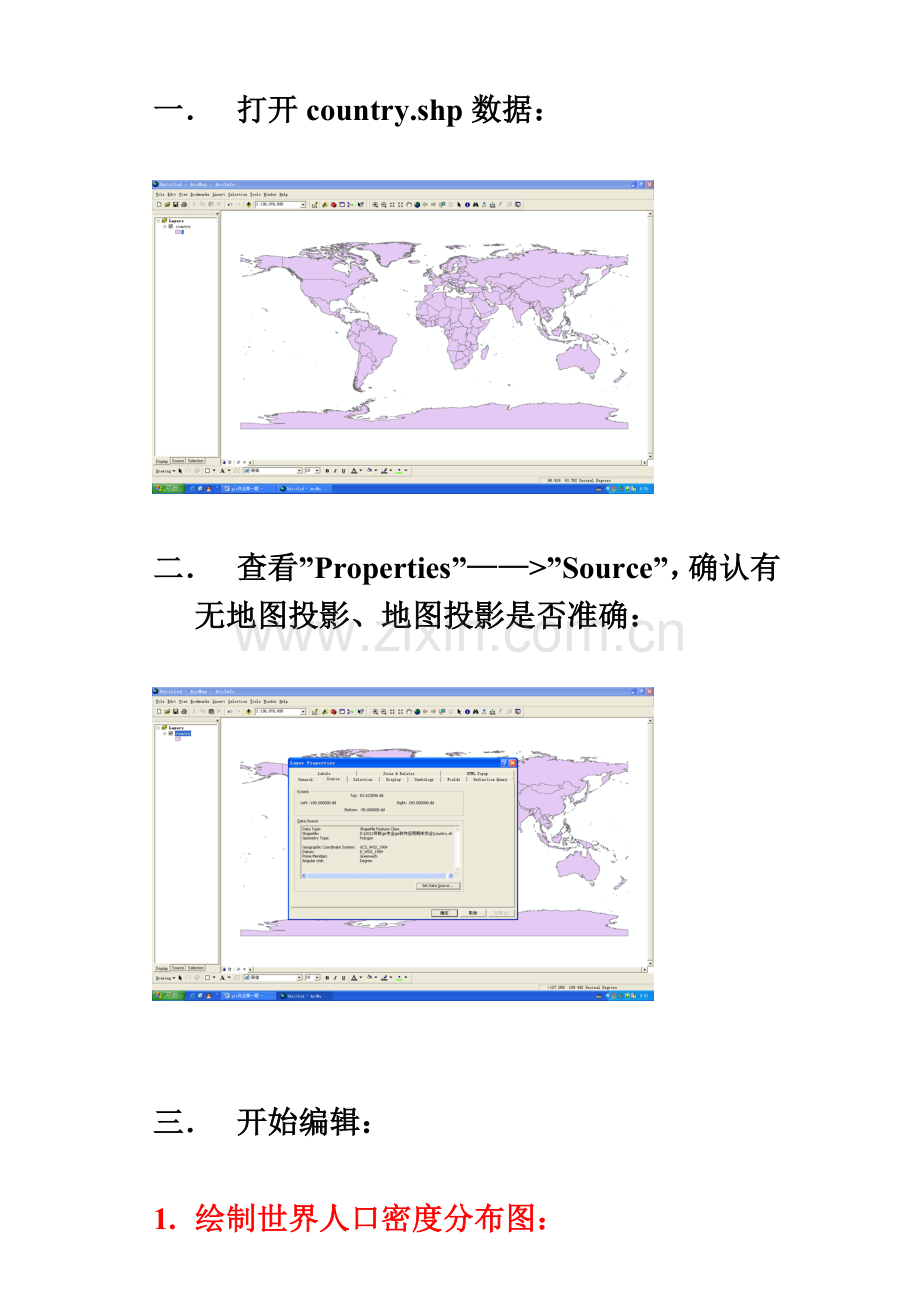

一． 打开country.shp数据：

二． 查看”Properties”——>”Source”，确认有无地图投影、地图投影是否准确：

三． 开始编辑：

1. 绘制世界人口密度分布图：
（1）打开图层属性表，新建字段“人口密度“。

（2）右击“人口密度“字段，并单击“ Field Calcularor”，设置其函数如下（人口密度=人口总数/总面积）：

（3）右击图层——>选择”Ptpperties”——>”Symbology”——>”Quantities”——>”Graduated colors”将”Values”改选为”人口密度”：

（4）调整分级数目及分级方式（经多次尝试，个人认为选择“Quantile”分类方法显示比较明显）：

（5）调整颜色：应既能区分各密度段，又不过分刺眼。注意此处-9999-0均为“无数据“，故应修改。

（6）编辑完成，开始成图：

A. 转换为Layout界面，调整纸张大小，并设置为横向摆放：

B. 确定“Frame”大小，然后调整比例尺为（1：145,000,000）：

C. 插入图名，图例，指北针，比例尺和格网，并调整各项：
图列分为三列显示，比例尺单位改为公里，调整格网间隔经纬度均为30度。

D. 成图：

2. 绘制世界人口数量分布图：
(1) 右击图层名，选择“Properties”，进行修改：选择“Quantities”——>“Graduated”，然后将“Value”改为“POP_CNTRY”，再选择一个适合的颜色，然后点击“Classes”进入分类选项卡：

在该选项卡内可调整分类方法和分类数（此处将Classes改为7）：

结果如图（注：要将图中分类时的数值显示为-9999的改为0）：

（2）成图：进入layout页面，调整纸张大小，确定Frame边界后，调整比例尺为一整数；插入图名，指北针，比例尺，格网和图例。
插入格网：右击“Layers”，选择“Grid”——>“New Grid”

3. 绘制人口数量散点图:
（1）双击图层名“country”进入其属性表，选择“Symbology”选项卡，单击“Quantities”，选择下拉列表中的“Dot density”，在字段选择器“Field Selection”中选择“POP_CNTRY”（人口）字段。通过拖拉滑块选择“Dot Value”和“Dot Size”：

(2) 成图：
调整好“Frame” 大小及比例尺后，使用“new text”工具为大洲填上名称，尽量保证不覆盖点，并插入其他内容：

4. 绘制面积柱状图:

（1）双击图层名“country”——>“Symbology”——>“Charts”——>“Bar/Column”。选择“SQKM_CNTRY”和“SQMI_CNTRY”两个字段，并调整背景色和柱状图颜色：

（2）成图：进入Layout界面，调整frame大小后确定一适当比例尺，插入图名，图例，指北针，比例尺和格网。
