崇文花园垃圾中转站施工组织设计样本.doc

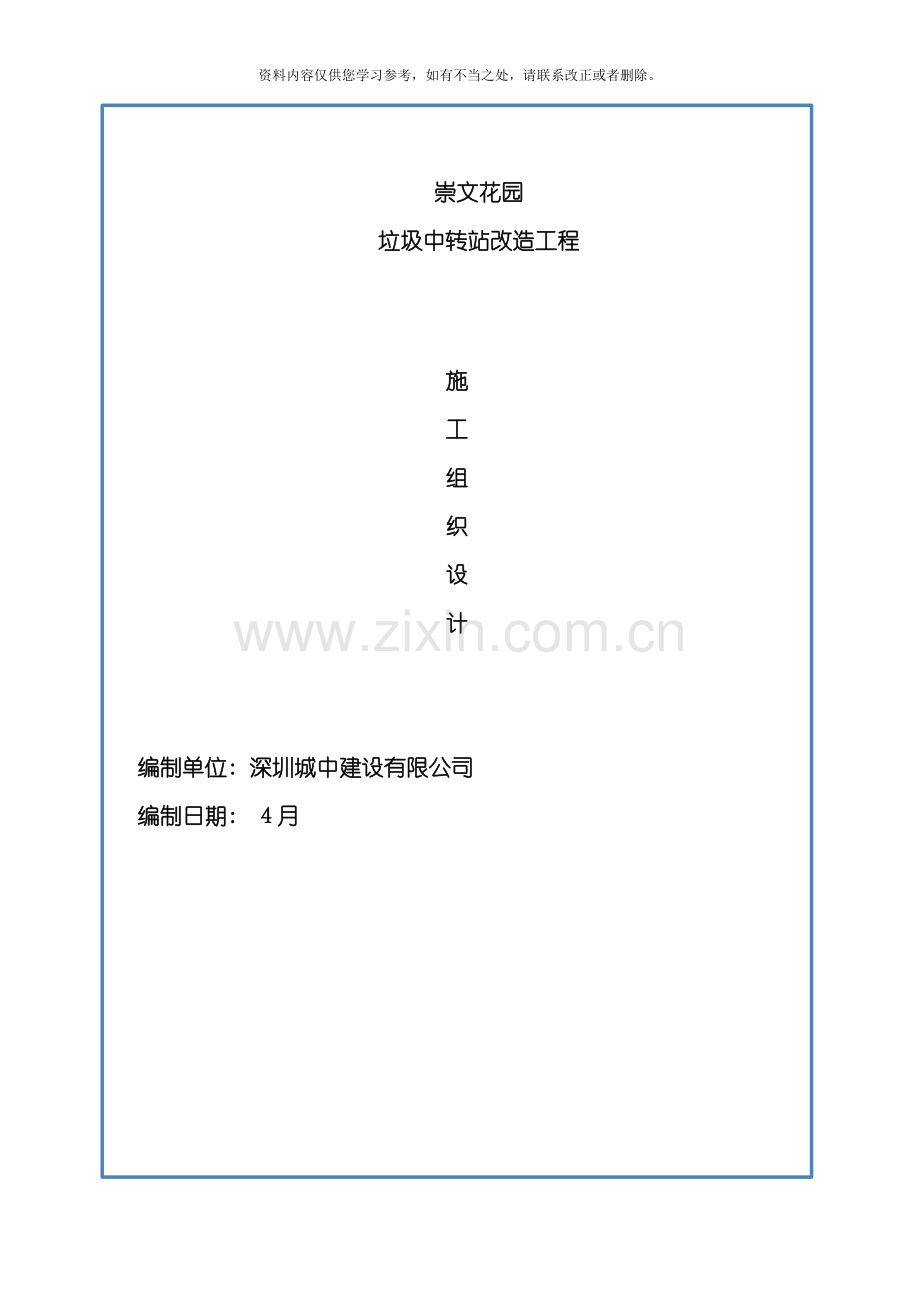

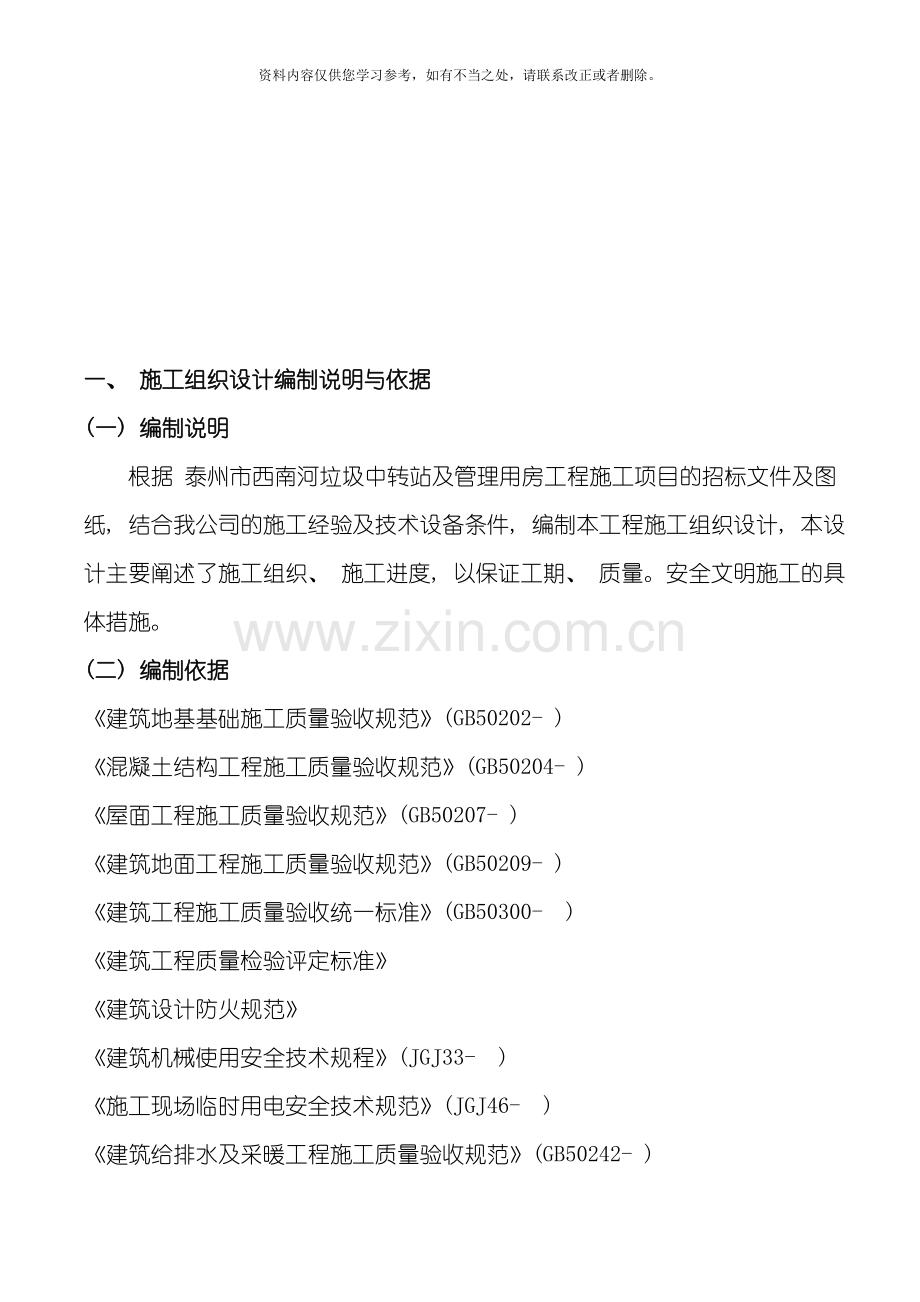

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。崇文花园垃圾中转站改造工程施工组织设计编制单位: 深圳城中建设有限公司编制日期: 4月目 录一、 施工组织设计编制说明与依据二、 工程概况三、 施工组织机构四、 主要分部分项工程施工方案及技术措施五、 确保工程质量的技术组织措施六、 确保安全生产的技术组织措施七、 确保文明施工的技术组织措施八、 确保工期的技术组织措施九、 必要的其它措施附1 劳动力计划表附2 建成后效果图一、 施工组织设计编制说明与依据(一) 编制说明根据 泰州市西南河垃圾中转站及管理用房工程施工项目的招标文件及图纸, 结合我公司的施工经验及技术设备条件, 编制本工程施工组织设计, 本设计主要阐述了施工组织、 施工进度, 以保证工期、 质量。安全文明施工的具体措施。(二) 编制依据建筑地基基础施工质量验收规范(GB50202- )混凝土结构工程施工质量验收规范(GB50204- )屋面工程施工质量验收规范(GB50207- )建筑地面工程施工质量验收规范(GB50209- )建筑工程施工质量验收统一标准(GB50300- )建筑工程质量检验评定标准建筑设计防火规范建筑机械使用安全技术规程(JGJ33- )施工现场临时用电安全技术规范(JGJ46- )建筑给排水及采暖工程施工质量验收规范(GB50242- )建筑电气安装工程质量验收规范(GB50210- )二、 工程概况(一) 工程简介崇文花园垃圾中转站及管理用房工程施工项目包含围墙及场内道路。建筑结构类型:砖混结构, 建筑面积为84.3平方米。(二) 工程地点 本工程位于崇文花园垃圾中转站。(三) 工期计划本工程计划工期为40天, 工程质量为合格。 三、 施工组织机构 我公司以”质量第一、 开拓进取、 诚信守诺、 争创一流”为宗旨, 发扬艰苦奋斗, 开拓创新的企业精神, 以图纸和合同为依据, 以工程项目为中心, 建立有效的管理体系。 施工现场管理机构 项目经理技术负责人技术组工程组质安组物资组行政组技术资料计划统计试 验生产调度生产调度质量监督生产调度物料供应设备维护行政管理泥水班钢筋班混凝土班木工班油漆班焊工班四、 主要分部分项工程施工方案及技术措施( 一) 定位放线 本工程定位、 放线工作根据规划部门测设的城市标准高程点和设计图纸, 采用测设轴线控制桩的方法进行。 本工程标准高程点用水准仪引测到场内固定标准点, 数量不少于2个, 且视线良好。本工程轴线控制桩测设, 在基槽外2-4m( 最好与中线距离为整米数) 外、 不受施工干扰并便于引测和保存桩位的地方, 测设各轴线延长线的轴线控制桩, 作为开槽后各阶段施工中确定轴线的依据。定位、 放线工作完成后, 即刻填写建筑物定位放线记录, 作为技术资料收集保存。( 二) 土方开挖本工程土方开挖, 根据设计图纸及工程特点, 采用人工与机械相结合的挖土的方法。根据地质报告, 结合现场情况与设计图纸, 施工时应清除浮土, 采用天然地基浅基础, 基础埋深按2.0m计, 基础进入持力层不小于0.3米。( 三) 砖砌体砌筑工程 本工程基础将采用MU20砼空心砖, M10水泥砂浆砌筑, 0.000以上采用MU砼7.5多孔砖, M7.5混合砂浆砌筑, 女儿墙采用MU15砼实心砖, Mb10.0混合砂浆。砖的品种、 规格必须符合设计要求, 并有出厂合格证和复试报告。 砌筑工艺: 弹线、 立皮数杆、 摆砖、 立头角、 砌筑。 砂浆配制: 按配合比搅好砂浆, 计量准确, 搅拌充分, 砂浆要有良好的和易性和保水性。砌筑时, 要求组砌方法正确, 首先进行盘角, 盘角不得超过五皮砖, 并进行吊线、 靠直, 如有偏差及时修正, 盘角时严格按皮数杆的划线, 控制好灰缝厚度为8-12MM, 中间按头角砖拉通线砌筑。 ( 四) 涂料施工工艺1、 工序安排: 基层处理批腻子打砂纸刷漆 2、 操作要点: (1) 基层表面处理, 油漆施工的基层表面必须坚实, 无酥松、 脱皮、 起砂、 粉化等现象, 除去表面的油污、 灰尘、 泥土、 基层表面要平整, 孔洞、 裂缝须用腻子批嵌。(2) 批腻子的要点是实、 平、 光即做到密实牢固、 平整光洁, 为涂饰质量做好基础。嵌、 批工序要在涂刷底漆并待其干燥后进行, 以防止腻子中的漆料被基层过多吸收而影响腻子的附着性。(3) 用砂纸对被涂面进行研磨, 根据不同要求和研磨目的, 分三次研磨: 基底打磨、 层间打磨、 和面层打磨, 使油漆涂层附着力好,被涂面平整美观,棱角、 线条更挺直、 清晰。(4) 涂饰乳胶漆时动作要快, 相互间要配合好, 刷均, 特别是接头处要刷开刷均, 然后再轻轻理干。( 五) 地砖、 磁砖饰面工程1、 地砖、 磁砖饰面操作工序(1) 粘接剂法原面层凿除、 找平、 粘接剂粘贴磁砖、 配色填缝剂填缝(2) 水泥砂浆法原面层凿毛、 清理 、 找平、 基层处理、 放线、 分格 、 1: 3水泥砂浆抹平、 贴磁砖、 配色填缝剂填缝2、 操作工艺(1) 地砖铺贴操作工艺: a、 准备工作: 熟悉图纸并消化图纸, 清理地面。b、 弹线: 弹出水平控制线并使之符合建筑标高。c、 试拼: 按施工图的图案、 颜色、 纹理试拼, 然后按两个方向编号排列, 按所编号码放整齐, 测好相对位置。d、 刷水泥浆结合层: 再次将垫层清扫干净, 洒水湿润, 随刷随铺水灰比为0.5左右的素水泥浆。e、 铺砂浆: 根据水平线, 铺找平层水泥砂浆( 找平层一般采用1: 3的干硬性水泥砂浆, 干硬程度以手捏成团不松散为宜, 找平层厚度宜高出大理石底面标高水平线3-4毫米) 砂浆从里往外推铺刮平拍实。f、 铺地砖( 墙面砖) : 地砖铺设一般应从里向外铺, 铺前应将板预先浸湿阴干后备用, 先进行试铺, 对好纵横缝, 用橡皮锤敲击, 振实砂浆至铺设高度后, 将大理石掀起至一边, 检查砂浆上表面与板块之间是否吻合, 如发现空虚之处, 应用砂浆填补, 在正式铺设前, 先在水泥砂浆找平层上满浇一层水灰比0.5的素水泥浆配合层, 再铺地砖, 安放时要四角同时往下落, 用橡皮锤轻击垫板, 根据水平线用铁水平尺找平。地砖之间接缝要严密, 一般不留缝隙。g、 擦缝: 在铺设后进行灌浆擦缝, 根据大理石的颜色, 选择相同颜色矿物颜料和水泥拌合均匀调成1: 1稀水泥浆, 用壶徐徐灌入地砖之间 缝隙( 分几次进行) , 并用长把刮板把流出的水泥浆向缝内喂灰灌浆1-2次后, 用棉丝团蘸原稀水泥浆擦缝, 与板在擦平, 同时将板面上水泥浆擦净。然后面层加复盖保护。(2) 墙面砖铺贴操作工艺: a、 准备工作: 熟悉图纸并消化图纸, 凿除并清理墙面。b、 弹线并进行基层处理和吊垂直、 套方、 找规矩。c 、 在基层湿润情况下, 先刷107胶素水泥浆一道( 内掺水重10%的107胶) , 随刷随打底, 底灰采用1: 3水泥砂浆, 厚度约12MM, 分二遍操作, 第一遍药5MM, 第二遍约7MM, 待底灰压实刮平后, 将底子灰表面划毛。d、 待底子灰凝固后进行分块弹线, 随时将块材抹上厚度为2-3MM的素水泥浆, 内掺水重20%的107胶进行镶贴。用木锤轻敲, 用靠尺找平找直。(3) 质量标准: a、 保证项目: 铺地砖( 墙面砖) 的品种、 规格、 质量必须符合设计要求, 面层与基层的结合( 粘结) 必须牢固, 无空鼓。b、 地砖( 墙面砖) 表面清净, 图案清晰、 光亮、 光滑色泽一致, 接缝均匀, 周边顺直, 板块无裂纹、 掉角和缺棱等现象。c、 允许偏差项目: 表面、 平整度: 小于1mm, 用2m尺才楔形塞尺检查; 缝格平直: 小于2mm拉5m线, 不足5m拉通线和尺量检查; 接缝高低差: 小于0.5mm, 尺量和楔形塞尺检查; 板块间隙宽度: 小于1mm, 尺量检查。五、 确保工程质量的技术组织措施(一) 质量保证措施 1、 施工过程的质量控制 (1)认真抓好职工质量意识教育, 使精品意识深入到每个岗位、 每个员工。 (2)认真进行图纸会审、 定位放线、 预检复核、 沉降观测、 材质检验、 成品保护等关键工作, 确保工程质量 (3)严格样板引路, 以样板指导施工, 创高标准的样板工程. (4)合理选择施工机械, 搞好维护检修工作, 确保机械设备的良好状态, 从而确保质量。 2、 关键工序质量保证措施 (1)施工前认真熟悉图纸、 领会设计意图、 做好图纸会审工作。 (2)按设计要求, 提前按设计试配出理想的硅配合比。 (3)成立专业测量组, 精确测定各建筑物轴线与标高, 建立复测制度, 做好测定记录( 二) 技术质量措施1、 收到图纸后, 积极组织技术力量, 认真阅读, 正确理解设计意图和技术要求, 做好图纸审查和各个专业的会审工作, 并做好会审记录。2、 坚持”质量第一, 预防为主”的指导思想, 针对各个具体分部分项工程的施工特点, 编写专项施工方案, 经公司审批后实施。施工前做好技术交底工作, 施工中及时进行检查、 验收、 技术复核和隐蔽记录。3、 加强原材料的进场验收工作, 及时收集好产品合格证和出厂证明书, 按有关规定进行随机抽样检验、 化验。凡是不合格的材料, 一律清仓退货, 不得使用, 并要做好不合格材料的退场签证记录。4、 施工过程中要认真收集、 整理技术档案资料, 做到记录真实, 数据准确, 收集及时, 分类归档, 装订整洁并定期组织各施工前段进行自检、 互查, 共同提高档案管理水平。( 三) 质量管理措施1、 施工人员素质保证 本工程从根本上保证项目所需劳动者的素质, 投入人员均为我公司自有职工, 职工素质好、 觉悟高, 均具有多年的施工经验, 组织纪律严明, 从而为工程质量奠定了基础。2、 采购物资质量保证(1) 采购物资时, 必须在经评定的确定合格的分供厂家采购, 所采购的材料或设备须有出厂合格证、 材质证明书和使用说明书, 对材料设备有疑向的严禁进货。(2) 材料的供应在符合我方工程要求的分供厂家中选择, 事先对其进行认可和评价, 并建立合格的分供厂家档。(3) 实行动态管理, 公司材料科和项目经理部等主管部门定期对分供厂家的实际业绩进行评审考核, 并做记录, 如发现不合格的分供厂家, 将其从招案中除名。3、 水、 暖、 电气要严格按有关规范, 工艺标准及操作规程施工, 密切配合土建, 避免返工。六、 确保安全生产的技术组织措施(一) 建立和完善项目安全管理体制为确保项目安全生产管理工作的顺利进行, 项目成立了以项目经理为首的安全 生产领导小组。对其职责和执行情况, 公司以安全检查形式予以检查, 发现问题则提出整改措施, 限期整改。(二) 制定安全技术措施 1、 施工用电配电箱必须上锁, 必须按电气有关规定执行, 严禁非电工进行操作。移动式配电箱下严禁直接牵线使用电源, 必须使用插座插头相连接的办法。大型设备在连入专用保护零线的基础上, 必须实行重复接地。2、 其它未涉及的安全防护技术措施, 以发布的安全技术交底或安全检查整改通知单为准。3、 遵守国家省市颁发的各项安全管理制度和安全规定.4、 认真执行本公司制定的各项安全规定。5、 进入现场的施工人员必须佩戴入场证, 严禁非施工人员进入施工现场。6、 坚持安全防范措施, 进入现场人员必须戴安全帽;高空作业要系安全带, 按规定拉设安全网, 严禁酒后作业及在脚手架上打闹.。7、 施工人员进行交底时, 必须进行安全交底, 并进行书面安全交底, 进行班前后安全检查, 发现安全隐患及时改正。 安 全 交 底 制 度安全交底项目全体人员工长管辖班组班组全体人员施工组织设计中安全措施交底开工前工程热点 安全注意事项安全防护设施作业内容、 环境、 特点交底机具的安全使用和材料的堆放要求个人防护用品的安全使用要求分部分项工程开工前七、 确保文明施工的技术组织措施 现场文明施工是建筑工程施工企业管理水平的重要标志, 是提高企业经济效益的有效途径做好现场文明施工, 能够加快工程进度, 缩短工程工期, 提高经济效益, 改进施工条件。(一) 现场文明施工管理细则1、 成立现场文明施工管理小组, 定期组织检查评比, 制定奖罚制度, 切实落实执行文明施工细则及奖罚制度。2、 现场文明施工管理实行分区分段包千制, 由各区各段责任人负责本区段的文明施工管理。3、 建立建全施工计划管理制度。4、 建立健全质量安全管理制度。(1) 严格执行岗位责任制度, 建立完善的质量安全管理制度。(2) 严格执行”三检”( 自检、 互检、 交接检) 和挂牌制度。(3) 进场必须带好安全帽, 高空作业要配备安全带, 安全网要按规定设置。(4) 各种机电设备要按规定接地, 设置保险装置。(5) 现场电源必须按施工平面图设置, 严禁乱拉乱接电源。八、 确保工期的技术组织措施( 一) 施工进度计划总目标总工期40天( 日历天) 。( 二) 工程施工顺序安排原则因本工程工期紧, 平面、 立体交叉作业多, 施工环节环环相扣, 需特别注意施工顺序的安排, 并在实施过程中, 采取措施保证实现。工程施工顺序安排的原则是: 1、 建筑工程总体安排是先地下, 后地上;先主体, 后配套;先结构, 后装修。注意季节对建筑工程施工的影响和施工场地的有效利用。2、 以现场需要, 保证劳动力的投入。3、 根据工程量需要, 投入本工程所需机具。(三) 进度措施1、 信守合同, 科学管理, 精心组织施工。2、 组织高效的项目经理部, 配齐管理人员, 投入足够的精干队伍, 从组织上保证工程进度如期实现, 采取有力措施, 定期开会协调工程中出现的问题, 加强宣传教育、 落实岗位责任制, 实行全面承包, 建立激励制度, 开展劳动竞赛, 关心职工生活, 搞好后勤服务, 调动施工人员的积极性, 提高劳动生产率。施 工 进 度 计 划 管 理 流 程 图 施工总进度计划编制月进度计划确定月进度计划月计划审核提出意见及存在问题编制周进度进化确定周进度进化实施周计划审核解决工长提出问题编制专业工种日计划技术负责人计划员进行计划监督周计划未完成追查原因处理解决周计划完成在项目经理领导下, 周计划落实到每天, 由工长安排完成计算工程量安排周计划劳动力总数套用定额算出工日数发现问题调查九、 必要的其它措施(一) 雨季施工措施1、 对现场制定合理有效的排水措施, 充分的排水机具, 保证现场无积水, 施工道路畅通。2、 备足雨季施工工具和材料设备, 如铁锹、 洋镐、 帆布、 草袋、 胶鞋、 水胶管等。3、 对施工现场及材料堆放场应根据地形, 对场内地表水系统进行疏通, 以保证排水畅通, 并防止道路上的水倒入场地。4、 挖一段, 做好一定的坡度, 以利雨水满泄入水坑。开挖弃土一定要距沟边2米以外, 并随时运走。沿基坑的顶、 底周边设置环状砖砌排水沟, 以防地表水、 雨水流入基坑, 并及时抽千集水井的余水基础混凝土垫层施工时, 应采取分段修整土方, 分段验槽, 及时浇筑混凝土封闭基底的施工方法, 以防雨水浸跑, 扰动基底。5、 机电设备及电器采取防雨、 防潮措施, 并安装接零保护装置。设专职电工经常检查用电机具, 设备以及配电箱的漏电保护装置和接地装置是否良好, 防雨设施是否完备, 安排好防雷电措施。现场电气和机械设备应搭设防雨蓬或雨罩。(二) 高温天气的施工措施1、 高温天气, 应作好各种降温工作2、 高空作业应配饮用水, 降温饮料及防晒降温有关用品。(三) 环境保护措施1、 产格按照当地关于噪音污染的管理规定, 办理施工申报, 做好现场环境保护工作。2、 进场后及时与当地环保主管部门进行联系, 办理有关手续, 在主管部门的监督、 指导下, 开展环保工作。3、 现场搭设封闭式专用垃级道, 严禁随意凌空抛撒, 及时清运垃圾适量洒水, 减少扬尘, 土方运输时设专扫道路人员, 保持道路清洁。4、 现场对存放油料的库房进行防渗处理, 防止油料跑、 滴、 漏污染环境。5、 做好污水有组织排流, 设水冲厕所, 杜绝随地便溺现象。附1 劳动力计划表 单位: 人工种按工程施工阶段投入劳动力情况土方基础上部结构屋面给排水管安装装饰收尾普工10685333水电工122521泥工610552装饰工82油 漆 工5脚手架工333合计101323128268
