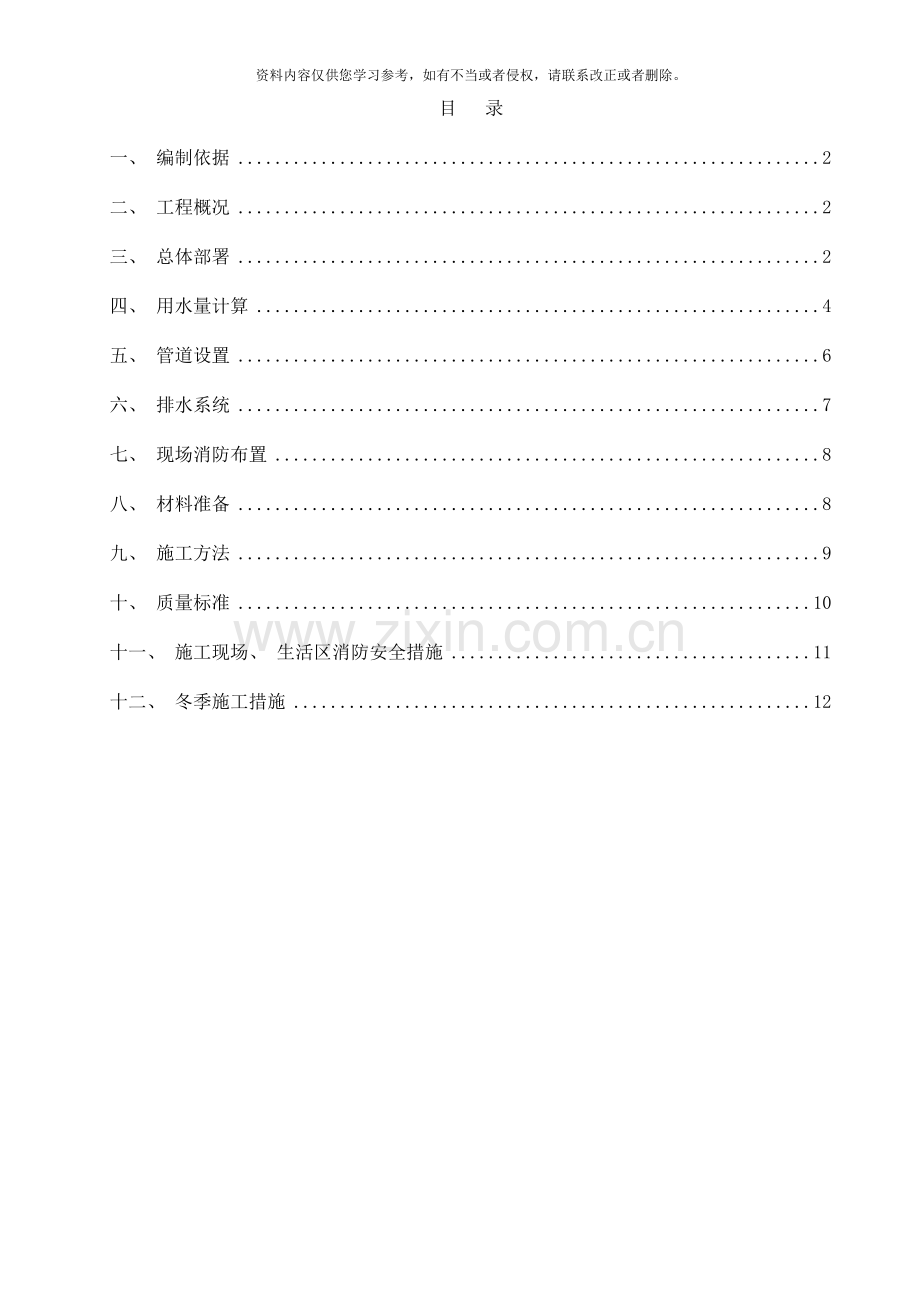

目 录
一、 编制依据 2
二、 工程概况 2
三、 总体部署 2
四、 用水量计算 4
五、 管道设置 6
六、 排水系统 7
七、 现场消防布置 8
八、 材料准备 8
九、 施工方法 9
十、 质量标准 10
十一、 施工现场、 生活区消防安全措施 11
十二、 冬季施工措施 12

一、 编制依据
序号
类 别
名 称
编 号
1
地方标准
《建筑设备施工安装通用图集》
91SB1,2,3,11,12
X1
2
国家标准
《小型潜水排污泵选用及安装》
01S305
3
国家标准
《建筑给水排水设计规范》
GB50015-
4
国家标准
《采暖通风与空气调节设计规范》
GB50019-
5
国家标准
《高层民用建筑设计防火规范》
GB50045-95
6
国家标准
《建筑灭火器配置设计规范》
GB50140-
7
国家标准
《建筑设计防火规范》
GB50016-
8
国家标准
《自动喷水灭火系统设计规范》
GB50084-
9
国家标准
《高层建筑设计防火规范》
GB50445-95
10
国家标准
《给水排水构筑物工程施工及验收规范》
GB50141-
11
国家标准
《建筑给水聚丙烯管道工程技术规范》
GB/T50349-
二、 工程概况
鼎盛科技园, 被工程位于天津武清区地毯工业园, 兴广路西侧, 宏兴路北侧。建筑功能为金属制品组装厂房, 架构形式, 框架结构。建筑面积, 每栋3670.97㎡, 占地面积每栋1457.54㎡, 建筑层数, 主题二层、 局部三层。
其相关单位如下:
建设单位
英联( 天津) 投资有限公司
设计单位
建学建筑与工程设计所有限公司
监理单位
天津北方建设监理事务所
勘察单位
天津市勘察院
施工单位
中航天建设工程公司
三、 总体部署
1.现场临时用水布置
本工程施工用水临时布置, 本着经济实用的原则, 在充分考虑结构临建的平面布置及将来地上结构同时施工的情况下, 合理部署确保施工现场用水生活用水的需求。
2.给水现场概况
2.1现场水源由市政引入, 管径DN100, 生活区不在现场设置, 现场用水主要为施工用水、 施工现场生活用水和消防用水三大部分, 由于现场场地狭小, 现设计基础施工给水管在楼东侧西侧道采用暗管走线, , 管道沿基坑周边敷设, 中心埋深600mm。引入水源处, 均加表计量消防干管沿土建开挖外围形成相应的环路布置, 在基础施工阶段首先进行室外消火栓布置, 两个消火栓的半径按不大于50米设置。
2.2由于建设方提供的市政供水, 不能满足结构后期的施工用水及消防用水的要求, 因此根据现场的实际情况, 在现场楼东侧设置加压泵, 正常时不启动加压泵, 当楼层施工到相应层数时开始采用水泵加压。
2.3水泵加压的管网里水压达到消防要求。
2.4室外的管道施工考虑到北方地区冬季气候寒冷临时管道埋地施工, 埋地深度应达到0.6米, 根据土建施工进度, 引向各楼层施工用水管和消防管, 相应的跟着施工。
3.排水现场概况
现场排水主要考虑施工队及宿舍区用水, 以及雨水管道布置, 雨水由设在宿舍区大门口的雨水篦子引入市政雨水井, 现场雨水沿道路设置排水沟汇集引出围墙外排入市政雨水井, 排水水沟坡度为1%。
4.设计内容
施工现场消防、 生产及生活临时设施给排水设计
4.1管材设计及管道安装
本工程临时生产用水, 临时消防及生活用水均采用焊接钢管办公室及食堂用水管采用内外热镀锌钢管, 排水系统采用UPVC塑料管, 隔油池、 化粪池连接处采用承插排水铸铁管, 管径为DN100埋地敷设。排水坡度按照按照施工规范要求。
临时给水及临时消防管道均采用埋地敷设, 埋深至地坪下0.6米深。管道采用焊接钢管焊接, 镀锌钢管采用丝扣连接, 室外消火栓采用DN65消火栓, 安装高度为1.10米。部分管沟挖好后, 沟底进行素土夯实, 然后进行敷设, 回填土底层采用好土, 埋深0.3米后进行夯实, 在进行下一层回填部分管道可利用自然坑槽, 不用挖土, 用钢筋固定在槽边, 待回填土到此处时再重新固定一下就可。
管道安装好应及时进行一次水压试验, 试验压力为1.6MPa。焊口及接口无渗漏为合格。试验合格后, 管道外侧均刷沥青油一边, 然后再进行回填土。明装部分管道应刷银粉, 局部还做好防冻保温这项工作。
5.临时用水水源
本工程临时水源来自现场楼东侧水泵房处, 才采用水泵加压供水形式, 消防给水管采用DN100, 临时给水管采用DN80.
四、 用水量计算
1.施工用水量计算
基础形式为梁式筏形基础; 结构形式为现浇钢筋混凝土框架—抗震墙体系; 本季度施工至首层顶板, 混凝土全部采用商品砼, 因此施工用水主要项目为砼自然养护用水, 施工 用水量计算如下:

式中K1取1.15, K2取1.5,
N1取砼养护定额400L/m3;
Q1按季度砼完成13000立方米计算;
T1季度有效工作日, 取90天;
t 每天工作班数, 取3班;

2.施工现场生活用水量计算

式中P1施工现场高峰昼夜人数, 取800人;
N3施工现场生活用水定额, 取40 L/人·班;
K4用水不均衡系数, 取1.5;
t 每天工作班数, 取3。

3.消防用水量
根据规定, 现场面积在25ha2内, 消防用水定额按10~15L／S考虑, 本现场总面积＜25ha2, 取
4.总用水量Q计算

取总水量为13 L/S。
5.管径计算

因此甲方提供的市政φ100mm水管满足使用要求, 也符合现场周边布置的消防管线要求。
6.消防水泵
回填土施工完毕后, 将水泵房设于1#楼东北角。
6.1室内消火栓计算
a、 消火栓采用内扣式接口的球形阀式龙头, 单出口; 水枪喷嘴口径19mm; 水带口径65mm, 长度25m。
b、 消火栓保护半径计算
=0.85×25+12×sin45°=30m
R——消火栓保护半径, m;
C——水带展开时的弯曲折减系数, 取0.85;
h——水枪充实水柱倾斜45°时的水平投影距离, 对于工业厂房和层高大于3.5m的民用建筑应按h = H m •sin45 °计算;
——水枪充实水柱长度, 取12m;
——水带长度, m
c、 消火栓间距计算
=52m
S——消火栓间距, m;
b——消火栓的最大保护宽度, m;
d、 消火栓口水压
=17+0.0043×25×5.2+2=22m
——消火栓栓口处所需水压, ;
——水枪喷嘴造成一定长度的充实水柱所需水压, , 查《建筑给水排水设计手册》表2.1-3;
——消防水带的水头损失, ;
——水枪灭火射流出水量, L/S, 查《建筑给水排水设计手册》表2.1-3;
——水带的比阻, 查《建筑给水排水设计手册》表2.1-4;
——消火栓栓口水头损失, 取2;
6.2消防流量最大时管路水头损失计算
消防流量qf=12L/S
查《建筑给水排水设计手册》表2.1-6, 消防时同时作用的水枪为3支, 水枪流量L/S
h=I×L+ξv2/2g
ξv2/2g——局部阻力, 可按沿程损失的15%—20%计算
I×L——沿程损失
I——单位管段水头损失
查表得DN100钢管水利坡度, 当Q=12L/S时,
V=1.56M/S, I=52.6mm/m
但V≥1.2m/s时 , I=0.00107×v2/d1.3
则I=0.00107×1.562/0.11.3=0.04
h=0.04×104×1.15=4.78m
6.3消防最大流量时消防水泵的扬程
H=Hxh+hg+hz
H——消防水泵所需扬程, m
hg——管道水头损失, mH2O
hz——水箱静水面至顶层消火栓口中心的高差, m。
则H=22+4.78+88=114.78m
6.4选择水泵
消防水泵:
根据流量12L/S, 扬程120m。
校核: 当流量为12 L/S时, 扬程为120m, 满足要求, 因现场面积较大, 管线较长, 故考虑采用两台扬程120m水泵, 一备一用, 以满足现场消防用水。
7.消防给水水箱
市政补水量为30L/S, 现场消防用水量为12L/S。
根据《建筑设计防火规范》(GBJ16－87), 室内消防水箱应存储10min的消防用水量。
本工程考虑选用10m3静容积的水箱, 查《给水排水标准图籍》S1( 一) 中装配式钢板水箱规格, 10m3的水箱的箱体尺寸为: 3000× × mm, 箱板厚度为4mm。
五、 管道设置
1.消火栓/水泵等的配置
为保证施工现场用水安全, 现场主干管设DN100管径,沿结构外边线敷设, 消火栓沿管线设置, 基础施工保证消火栓控制半径不大于50m, 上楼消火栓控制半径不大于25m, 现场消火栓未覆盖的消防区域设灭火器。施工现场生产用水由现场主管道预留甩口。施工现场各预留用水点的支管不单设阀门井, 只在其上设阀门控制, 地泵、 食堂、 办公区、 试验室外均设一个管径DN25的用水接口。从市政DN100的主供水管线接出干管 DN100并引入水箱, 水箱中接出DN80的上楼消防管, 水泵房内安装专用消防水泵, 架设专供消防水泵用的电缆线和开关箱, 其它用电设备严禁使用。
2.消防立管的配置
结构楼层消防采用水泵、 水箱联合供水方式。小区管网给水进入水箱, 再用水泵抽水供水, 设两台消防水泵, 一备一用。本工程自首层地面起均设消防横干管及每楼一个根消防立管, 消防主干管、 消防横支管均采用DN100, 立管采用DN80; 入室设置, 每层均设1个消火栓, 消防立管和消火栓采用正式安装到位的管道和消火栓栓头, 消防水龙带采用麻质衬胶Φ65×25m×2盘供消防和生产用水, 水枪口径采用Φ19, 消防水龙带和消防水枪每层配置。并配备器材箱, 结构楼层内部同时配备一定数量的灭火器材。
3.灭火准备及事后处理
3.1施工现场保持环形消防通道畅通。
3.2消火栓位置设昼夜明显标志, 配备器材箱、 水带、 水枪及开启工具。消火栓禁止埋压圈占, 周围3m内严禁堆放各种材料。
3.3消防泵必须在配电室接专用电, 保证在生产、 生活断电情况下, 消防泵不会断电, 消防泵房必须有专人昼夜值班。
3.4经常对消防设施进行维护、 保养, 保持消防设施、 器材的灵敏有效。消防设施、 器材严禁挪作它用。
3.5临时消防竖管应在正式消防给水系统运行后才能拆除。特殊情况必须制定详细措施, 报原审批部门批复后实施。
3.6当有火灾发生时, 在值班领导指挥下, 由义务消防队为扑救组、 报警组、 保护现场组维持秩序、 各执其责。扑救组立即赶赴出事地点, 分析火灾原因, 接通水源进行扑救工作, 如果是因电气原因发生火灾, 应先切断电源再进行灭火工作, 如是易燃材料, 如油漆等必须应用干粉灭火器或采用阻隔空气法进行灭火; 报警组负责处理报警及联系有关人员工作; 保护现场维持秩序组维持现场秩序, 避免因混乱造成其它不必要的损失。在扑灭火灾后, 成立调查组, 查出责任, 进行处理, 坚决杜绝以后发生类似事故。
六、 排水系统
本工程宿舍区设有工人食堂、 厕所等。生活区污水排放主要考虑食堂、 洗手池、 卫生间的污水排放。经过地上式隔油池经净化后经过管道排入市政排水井, 工人厕所及职工卫生间的污水经化粪池后再用粪管处清洁车抽排出场。
1.化粪池: 其现场平面布置图位置
W=W1+W2
式中: W1——化粪池污水部分容积m3
W2——化粪池污泥部分容积m3
2.污水容积W1
W1 =Nnqt/24*1000
式中: N——使用卫生器具总人数( 1000人)
q ——最高日生活用水定额( 20-40L/S)
t ——污水在化粪池内停留时间( 90天)
n ——卫生设备同时使用百分数( 0.1)
W1 =Nnqt/24*1000=1000*0.1*30*90/2400=270000/24000=11.25 m3
3.容积W2
W2 =1.2( 0.00028NnT)
式中: N——使用卫生器具总人数( 1000人)
T ——污水在化粪池内停留时间( 90天)
n ——卫生设备同时使用百分数( 0.1)
W2 =1.2*(0.00028*1000*0.1*90)=3.024 m3
因此: W= W1+ W2 =3.024+11.25=14.27 m3
本工程化粪池容积18 m3 卫生间排水排至主化粪池化粪池由工作人员定期进行抽水清掏, 为了保证现场的整洁干燥并进行雨水排放, 施工时根据实际情况, 在现场道路周边设明沟并加盖排水篦子。
七、 现场消防布置
依据本工程情况, 在木工加工区、 水电加工区及生活区设置消防器材架10组, 每组配备太平斧5把, 火钩5把, 5Kg干粉灭火器5只。宿舍区每间设置5Kg干粉灭火器1只, 各幢楼前均设有消防器材一套。
卫生间、 厨房用水从干管管道直接接至室内管材采用热浸镀锌钢管。施工大门处设有临时配水点, 供进出车辆及扬尘使用。
八、 材料准备
1.主要材料:
消防泵选用扬程在120m以上、 规格为多级立式离心泵、 进出口管径为DN100.焊接钢管为DN100、 DN100可扰性软接头、 阀门为DN100对夹式蝶阀, 施工临时用水阀门选用DN20球阀, 压力控制装置选用成品配套装置。消火栓选用DN65消火栓、 配备水龙带及水枪。
2.施工准备:
根据施工进度情况进行管道安装, 立管随主体施工进度情况进行管道安装。
施工主要机具: 电焊机、 氧气、 乙炔、 电焊线、 电焊钳、 氧气管、 乙炔管、 气割枪、 台虎钳、 套丝机、 管钳子。
九、 施工方法
1. 临时消防管道采用焊接钢管, 阀门采用1.6Mpa蝶阀, 埋地管道均需除锈防腐, 埋地管道埋设深度不小于900mm。
2.消防及临时水水泵: 水泵选用多级立式离心泵, 水泵进出水口管径DN100, 与1#2#3#4#5#6#7#15#16#及1#2#商业楼之间消防干管相连接。
3.消防稳压装置: 消防泵稳压设备是一套电器控制装置, 在管道上安装一套压力控制开关, 以控制管道压力, 压力调节范围0~1.6Mpa。考虑施工临时用水水压及水量不断变化的特殊性, 两台水泵均设旁通管, 经过调节旁通管上的调节阀, 实现水量水压的平衡, 以满足现场施工用水。
4.水压试验:
4.1各种阀门进场对其进行外观检查及强度严密性试验, 试验要求: 系统内所有阀门按10%抽检、 在系统内起切断作用的主控阀应100%抽检, 检查合格后报监理进行验收, 阀门应有出厂合格证和检测报告。阀门强度试验压力为公称压力的1.5P, 严密性试验压力为公称压力的1.1P, 试验压力在试验持续时间内应保持不变, 且壳体填料及阀瓣密封面无渗漏。
公称直径DN( mm)
最短试验持续时间( s)
严密性试验
强度试验
金属密封
非金属密封
≤50
15
15
15
65~200
30
15
60

4.2消防及临时水管道安装完毕进行水压试验, 试验压力为工作压力的1.4倍, 其压力保持二小时无明显渗漏为合格, 然后进行消火栓试射试验, 试射水柱要达到10m长的充实水柱。
管道试压: 埋地铺设、 暗装、 保温的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验时放净空气, 充满水后进行加压, 当压力升到规定要求时停止加压, 进行检查, 如有法兰、 阀门等部位渗漏, 应立即紧固螺栓, 再出现渗漏时, 应做好标记, 卸压后处理。如各接口和阀门均无渗漏, 持续到规定时间, 观察其压力下降在允许范围内, 通知监理等有关人员验收。然后把水排净, 在进行隐蔽工作。冬季试压环境不得低于5℃。
消火栓试射: 水压试验合格后, 选两处消火栓进行试射, 将消防带消防枪安装好, 将消防枪拉至适当位置, 一人打开消火栓, 一人抱好枪头, 试射水柱要达到10m长的充实水柱。
5.排水沟做法:
5.1排水沟采用砖砌, 厚240mm, 表面抹灰。排水沟宽300mm, 深≥300mm。排水沟上面盖承重水篦子。横穿道路的排水沟, 砌砖加厚为360mm。
5.2化粪池做法( 略)
十、 质量标准
1.水泵安装要满足水泵安装技术标准。水泵基础采用砼基础上面埋设预埋铁, 水泵与基础采用刚性连接, 进出水口设可曲扰性接头, 在水泵前安装截止阀, 在出水管道上安装压力开关, 水泵上方应设立防水棚装置, 具体设法参见土建施工。
2.水泵配电箱:
水泵配电箱内设降压启动接触器,及与压力开关相连接的弱电装置。水泵配电箱电源取自总配电箱的上火, 形成独立电源, 并有专人看护, 保管。
3.管道安装要满足焊接钢管安装技术标准:
焊接钢管: DN100采用电焊焊接, 焊条采用E422焊条, 管道焊接时应有防风, 防火措施, 并要有专人携带合格灭火器进行看火。焊缝应均匀一致, 对口的错口偏差不超过管壁厚的20%, 且不超过2mm。焊口表面应无烂穿, 裂纹, 咬边和明显结瘤, 夹渣及气孔等缺陷。法兰连接时, 法兰应垂直于管子与法兰端面垂直。螺栓使用前应涂黄油, 上螺栓时应对称上紧, 外露螺栓长度应一致。
4.管道连接: 管材壁厚在5mm以上者应对管道进行铲破口焊口处理, 管道对焊时, 管缝应至少错开45°角。焊接前要将两关轴线对中, 现将两端部点焊牢, 点焊电数为三点。
5.管道与法兰焊接: 应先将管材插入法兰盘内, 先点焊2-3个点再用角尺找正找平后方可焊接, 法兰应两面焊接, 其内侧焊缝不得凸出法兰密封面。
6.消火栓安装:
栓口中心距地1.1m与立管连接的DN65支管, 采用焊接, 焊口不应与立管接头相连, 立管应错开支管焊口。
7.水泵安装:
7.1安装前检查水泵和电机的完整情况。
7.2水泵安装前, 由土建部门制作H=200mm高砼基础并根据泵的尺寸; 预留还4个孔洞。
7.3检查泵基础, 并准备好工具。
7.4将泵安放的基础上垫高30—40mm,准备填充水泥砂浆用。
7.5进行找正, 并穿好地脚螺栓, 填充水泥砂浆。
7.6经3—5天水泥干固后, 重新找正, 并紧固地脚螺栓螺母。
7.7预试底阀严密性, 安装进出水管路及阀门。
8.临时用水维护及故障解决方法
8.1水泵房外应设专人值班, 有专人维修, 当施工用水时开启水泵, 如不用水关闭水泵。
8.2如临时用水的管道和其它阀件修复完成后, 在开启水泵。
8.3维护人员要对现场的临时用水系统, 做到经常检查, 发现阀件有不严、 渗水、 漏水现象, 及时更换。
8.4水泵不吸水, 压力表指针剧烈跳动时, 应检查阀底是否漏水, 再灌足引水, 拧紧漏气处。
8.5在运行中, 泵的轴承温度不得超过外界温度35℃, 其极限温度不得大于75℃。
8.6定期检查联轴器, 注意轴承升温。
8.7泵在运转中发现由不正常噪音是, 应立即停止运转检查其原因。
8.8冬季使用时, 如短期停用水泵时, 须将纯水放掉, 以免冻裂水泵。
十一、 施工现场、 生活区消防安全措施
1.为加强施工现场和生活区的消防管理, 防止各类火灾事故的发生。施工现场实行逐级防火责任制。各施工单位均需由一名主要负责人为防火负责人, 全面负责本单位施工现场和生活区的消防安全工作。
2.施工现场和生活区内配专业消防安全管理人员负责日常管理和检查。
3.发生火灾时, 应迅速准确的报警, 并积极参加扑救, 派人及时到路口迎接引导消防车, 火警电话119, 报警后及时向上一级领导报告情况。
4.在消防车未到前有闫石负责总指挥, 消防车到后由消防队统一指挥, 现场义务消防队应积极配合公安消防队扑灭火灾, 努力将火灾降至最低程度。
5.火灾发生后根据火源介质使用适合的灭火器材进行灭火。
6.木质材料起火, 初期火灾应迅速使用干粉灭火器扑救, 火情大时应及时使用消防带, 迅速灭火。
7.配电箱及其它电气设备起火, 应迅速使用干粉灭火器扑救, 并及时切断电源, 未切断电源禁止使用消防带灭火。
8.油类、 稀料等起火, 须立即使用干粉灭火器及扬沙灭火。未明确火势不得随意使用消防水带灭火。
9.宿舍、 食堂、 等起火, 先切断电源。初起时使用干粉灭火器扑救, 火情大时应立即使用消防水带立即灭火, 避免火情进一步扩大。
10.工程起火, 应根据着材料的介质, 使用适合的消防器材灭火。
11.火灾扑灭后, 经公安消防队同意后, 各级人员在总指挥的指挥下, 迅速转入清理火灾现场的工作中去。
十二、 冬季施工措施
1.该工程临时水管道的使用后期正好赶上冬季施工, 应及时排水工作安装或维修应尽量赶在中午气温较高时进行。另外要注意高空防滑问题, 为此应做好以下工作:
1.1冬季施工用的保温材料和保温设施, 要装配齐全。
1.2上水热网要有良好的保温装置。
1.3室内消防设施和消防龙头应有专人管理。
1.4管线设备容器水压试验, 设备及管道清洗要采取保温措施。
2.应急预案措施:
3.在使用施工机械时应采取应急措施, 保障施工人员的人身安全, 发生突发事件后及时通知相关领导, 并根据所发生的情况及时做出处理。
4.施工中突然压断临时供水、 排水管线时, 现场突发事件领导小组应立即组织抢险, 由抢险人员关闭泄露点管线上方的控制阀门, 及时切断供水后, 立即对泄露处进行换管和补焊, 利用水泵及时将泄漏水排至排水沟处。
5.对于突发大风, 应该马上通知高空作业人员, 停止高空作业。应急人员进入现场进入抢修时, 首先应当做好自我保护, 走稳脚步。找准落脚点, 避免安全事故的发生。
6.节约用水措施:
7.现场所有取水点都采用节水配件。
8.东侧门口洗东西使用降水井水, 经水泵循环冲洗利用。
9.施工现场总平面图
10.施工现场主楼消防, 生产用水主管图。
