蓄水池施工组织设计方案样本

87

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

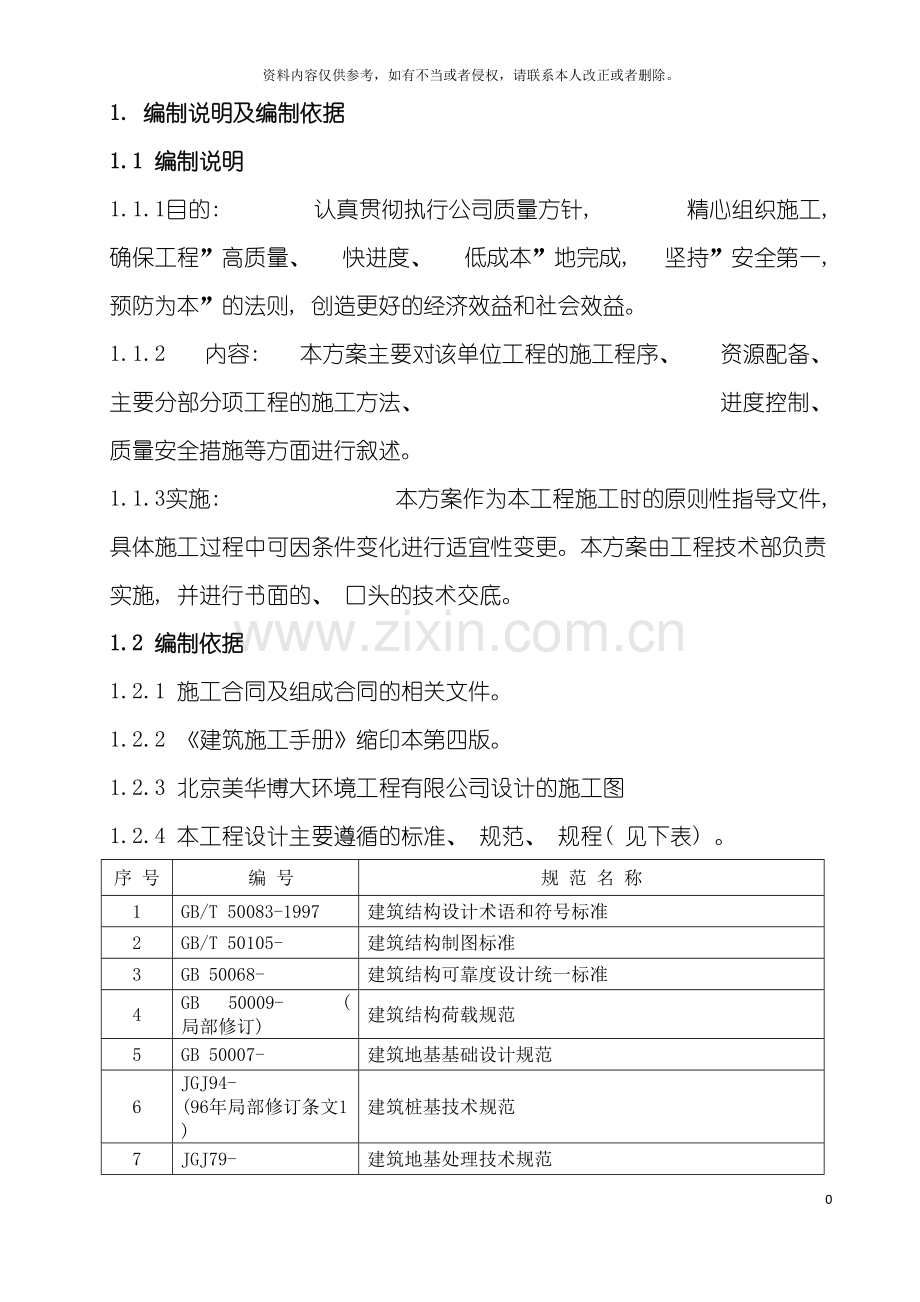

1. 编制说明及编制依据
1.1 编制说明
1.1.1目的: 认真贯彻执行公司质量方针, 精心组织施工, 确保工程”高质量、 快进度、 低成本”地完成, 坚持”安全第一, 预防为本”的法则, 创造更好的经济效益和社会效益。
1.1.2 内容: 本方案主要对该单位工程的施工程序、 资源配备、 主要分部分项工程的施工方法、 进度控制、 质量安全措施等方面进行叙述。
1.1.3实施: 本方案作为本工程施工时的原则性指导文件, 具体施工过程中可因条件变化进行适宜性变更。本方案由工程技术部负责实施, 并进行书面的、 口头的技术交底。
1.2 编制依据
1.2.1 施工合同及组成合同的相关文件。
1.2.2 《建筑施工手册》缩印本第四版。
1.2.3 北京美华博大环境工程有限公司设计的施工图
1.2.4 本工程设计主要遵循的标准、 规范、 规程( 见下表) 。
序 号
编 号
规 范 名 称
1
GB/T 50083-1997
建筑结构设计术语和符号标准
2
GB/T 50105-
建筑结构制图标准
3
GB 50068-
建筑结构可靠度设计统一标准
4
GB 50009- ( 局部修订)
建筑结构荷载规范
5
GB 50007-
建筑地基基础设计规范
6
JGJ94- (96年局部修订条文1)
建筑桩基技术规范
7
JGJ79-
建筑地基处理技术规范
8
JGJ118-98
冻土地区建筑地基基础设计规范
9
JGJ106-
建筑基桩检测术规范
10
GB 50010-
混凝土结构设计规范
11
GB 50017-
钢结构设计规范
12
GB 50018-
冷弯薄壁型钢结构技术规范
13
JGJ81-
建筑钢结构焊接规程
14
GB 50011-
建筑抗震设计规范
15
GB 50191-93
构筑物抗震设计规范
16
HG/T20665-1999
化工建、 构筑物抗震设防分类标准
17
GB 50223-
建筑工程抗震设防分类标准
18
GB 50003- (局部修订)
砌体结构设计规范
19
GB 500469-
工业建筑防腐蚀设计规范
20
HG/T20674-
化工、 石化建( 构) 筑物荷载设计规定
21
SH 3030-1997
石油化工塔型设备基础设计规范
22
SH 3057-94
石油化工企业落地式离心泵基础设计规范
23
SH/T3058-
石油化工冷换设备和容器基础设计规范
24
HG/T20643-98
化工设备基础设计规定
25
GB 50204-
混凝土结构工程施工质量验收规范
26
GB 50205-
钢结构工程施工质量验收规范
27
GB 50202-
建筑地基基础工程施工质量验收规范
28
GB 50203-
砌体工程施工质量验收规范
29
JGJ104-97
建筑工程冬期施工规程
30
JGJ/T8-
建筑变形测量规程
31
03G101-1
混凝土结构施工图平面整体表示方法制图规则和构造

1.2.5其它

其 它 文 件
序号
类 别
名 称
1
企业
质量、 环境、 职业健康安全管理手册
2
企业
质量、 环境、 职业健康安全管理体系程序文件
3
国家
建筑工程强制性标准条文
4
企业
建筑分项施工工艺标准手册
2. 工程概况
2.1 现场施工条件与环境
2.1.1 工程与周围建筑物的关联
本工程位于包头市九原区哈林格尔镇西南, 南绕城公路49公里西侧厂区内; 污水处理厂的南侧。紧靠道路, 施工较方便。
2.1.2施工临时水电
现场施工用水源、 电源接入方便。
2.2 工程概况
2.2.1 建筑概况
新建事故池为全现浇钢筋砼结构, 平面为长方形, 长100.7m, 宽38.2m; 抗震设防烈度8度; 标准冻深1.6m; 建筑结构安全等级二级; 设计使用年限50年。
2.2.2 结构概况
混凝土强度等级: 池体采用C30砼, 抗渗等级S61,垫层为C15砼。
2.3施工条件
本水池总的来说现场作业平面比较容易布置。道路、 交通条件均具备, 存在的问题是协调工作要做好, 与其它专业搞好协调工作, 而且不能影响工厂正常生产。
2.4 主要工程量一览表
名称
土方
( m3)
砼
( m3)
钢材
(t)
数量
26000
3700
890
2.5 施工中需重点控制的内容
2.5.1 地基验收
本水池地基为灌注桩基础。在基础垫层施工前, 应做桩静载试验, 请总包单位组织地勘单位现场代表、 业主现场代表及监理单位现场代表跟踪地基持力层到位情况, 以便及时组织地基验槽。避免地基暴露时间过长, 使其受雨水、 大气等因素的扰动, 从而出现重复清理基底的情况。
3. 施工部署
3.1 项目管理目标
3.1.1 工期目标
本项目根据合同要求, 工期为120天( 日历天) 。
3.1.2 质量目标
3.1.2.1 工程质量满足设计、 规范规定性能、 安全和可靠性等方面的要求。
3.1.2.2各单位工程质量目标为合格。
3.1.3 安全文明生产目标
严格按JGJ59-99规范要求组织施工; 现场施工整洁文明。
3.1.4 环境保护目标
环境保护要求的各项污梁指标控制规定范围内。
3.1.5服务目标
建造顾客( 总包单位、 业主、 监理、 设计、 ) 满意工程, 争创顾客满意度100%。
3.2 项目管理机构介绍
3.2.1 项目管理机构组建说明
为确保优质、 高速、 安全、 低耗地完成本工程建设任务, 我公司将选派精干的管理人员和作业队伍进驻现场, 负责承包任务的实施。现场设置项目部, 项目部设立”三部一室一站”, 即: 工程部、 供应部、 经营财务部、 综合办公室和质量安全站, 其职责分别是: 指挥职能、 组织职能、 监督职能、 计划职能、 控制职能、 协调职能, 其组织机构关系详见《项目组织机构图》。项目主要管理人员详见《项目主要管理人员一览表》。
3.2.2 项目管理组织机构图

项目经理:

项目施工经理:

齐伟
安全负责人

陈 彪
技术负责人
郭恒林
安装负责人
刘桂芝
材料负责人

孙玉桃
质量负责人
质量负责人

施工班组

项目经理: 施工经理:
项目技术负责人: 陈彪 施工技术组: 陈彪、 王晨
质量检查组: 孙玉桃 安全监督组: 齐伟
材料设备组: 刘桂芝 生活后勤组: 芮利果

3.2.2项目部主要成员及各职责
3.2.2.1项目经理
项目经理受企业法人委托, 代表企业全面负责履行总承包合同负责施工所需人、 财、 物的组织管理与控制, 负责施工现场的施工组织和协调管理。对质量、 工期、 安全、 文明施工及成本目标进行控制。
3.2.2.2施工经理
协助项目经理管理现场的施工, 主管施工现场的日常工作, 对施工直接负责。根据工程的要求, 负责材料设备和工具的计划、 采购、 供应的管理工作。
3.2.2.3 安全负责人
安全经理作为履行安全生产监督检查职能的负责人, 对项目安全生产工作进行监督检查, 督促落实, 负有监督、 督促责任, 协助项目经理全面负责施工现场的安全工作, 保证安全目标的实现。
负责项目安全管理规章制度的建立并不断完善规章制度。
负责对项目部除项目经理以外的管理人员、 技术人员的安全业绩评估。
负责对职工及各级作业人员进入工地前安全教育, 负责组织安全宣传工作。
负责组织施工现场每周一次的定期安全生产检查, 班组的安全活动, 专项安全技术负责交底的落实情况, 发现施工生产中的安全隐患, 组织制定措施, 及时整改。对上级及安委会提出的安全生产管理方面的问题, 要定人、 定时间、 定措施整改。
负责组织施工方案中安全的评估预测, 安全措施的审定。
主持安全防护设施和设备的内部验收, 发现不正常情况及时采取措施, 严格控制不合标准要求的防护设备、 设施投入使用。
对重大安全隐患及时采取有效措施( 包括处罚、 开除、 至到停工等) , 针对安全中存在的隐患问题及整改纠正指令并建综合整改行动, 保证所有隐患及时得到消除。
发生事故, 启动救援预案, 做好现场保护与抢救工作, 立即上报双方项目经理及业主安全负责人, 并组织主持事故的调查, 于24小时内将事故书面报告交给业主负责人, 认真做到”四不放过”原则, 处理事故。
及时上报安全事故, 对现场人员表现回顾, 事故通报、 安全培训情况, 安全奖惩情况, 隐患整改情况进行总结。
3.2.2.4技术负责人
主管工程施工技术、 安全技术、 质量策划与控制、 质量记录, 负责组织有关人员学习施工图纸和组织图纸会审, 各项施工组织设计和施工方案的编制和交底; 组织管理四新技术应用的培训、 测量、 计量和试验检验、 微机、 工程的技术复核、 隐蔽验收、 质量计划、 质量预控、 质量检验与评定, 施工技术档案等工作。
组织管理进度计划的编制和落实, 组织编制材料和机具设备使用计划, 落实安全措施, 确保安全生产的管理。
3.3 施工准备
3.3.1 入场准备
施工前建设单位应在施工现场设临时施工用水接入点, 满足施工区内生产、 生活、 消防的施工要求。现场设较完善的配电系统, 能满足本工程施工用电要求。施工准备工作
施工准备工作内容包括技术、 生产、 材料物资、 机械设备、 劳动人力、 施工现场准备等方面, 要求做到施工场地五通( 水通、 电通、
道路通、 电话通、 排水通) , 一平( 场地平整) , 五落实( 技术、 劳动组织、 材料、 机具、 现场设施落实) 。
3.3.2 建设单位准备工作
(1) 做到施工现场五通( 水通、 电通、 道路通、 电话通、 排水通) , 一平( 场地平整)
(2) 协调、 联系设计、 勘察、 监理等单位组织图纸会审。
(3) 结合规划、 勘察部门对工程定位, 利于施工单位轴线控制网的设置及高程引入现场。
(4) 办理齐全合格的开工手续。
(5) 将现场妨碍施工的埋地电缆及时移除。
3.3.3技术生产准备工作
1.做好调查工作
2.气象、 地形和水文地质的调查
3.各种物质资源和技术条件的调查
4.做好与设计图纸的结合工作
⑴ 为工程施工开展作好充分的资源准备, 以充分满足工程需要, 按施工管理架构配备技术人员, 建立有施工经验、 工作效率高的工地领导机构, 确保工程管理质量。
⑵ 会同建设单位、 监理公司、 设计单位进行图纸会审, 听取设计要求、 意图及施工工艺的特殊要求。
⑶ 施工前做好施工技术、 工程质量和安全交底。组织现场施工管理人员充分熟悉和学习图纸, 做好图纸自审和会审的工作, 特别要做好各专业图纸会审。解决施工现场与设计图纸之间的相互矛盾, 各专业交叉、 搭接出现的问题, 以避免施工中不必要的返工。
⑷ 提前进行原材料检验工作, 把好质量关, 以确保工程质量, 同时工程使用的材料必须符合设计图纸和有关规范的要求, 必须有出厂合格证和试验合格资料及材料许可证。
⑸ 组织人员进行安全教育和技术交底, 制定各分部分项工程的验收标准, 建立现场质量保证体系。制定施工计划和作业细则, 保证开工前所有准备工作, 一切准备就绪。
⑹ 组织现场施工人员学习施工工艺和安全操作规程, 进行相应的技术培训。
⑺ 检查复核建设单位提供的红线桩和水准点, 引出轴线控制桩, 建立现场测量控制网及调和控制网。
6.认真编制施工组织设计
项目部将认真编制该工程的施工组织设计和特殊分部、 分项工程具体、 详细的施工方案, 报业主、 监理工程师, 审批后作为工程施工生产的指导文件。
7.编制施工图预算和施工预算
由预算部门根据施工图、 预算定额、 施工组织设计、 施工定额等文件, 编制施工图预算和施工预算, 以便为施工作业计划的编制、 施工任务单和限额领料单的签发提供依据。
3.3.4 材料物资准备
1. 根据施工组织设计中的施工进度计划和施工预算中的工料分析, 编制工程所需的材料用量计划, 做为备料、 供料工作和确定仓库、 堆场面积及组织运输的依据。
2. 根据材料需用量计划, 做好材料的申请、 订货和采购工作, 使计划得到落实。
3. 组织材料按计划进场, 并做好保管工作。
4.主要材料, 先落实货源, 再按计划采购供应, 陆续进场。主要周转材料需用量计划见下表。
周转材料需用量计划
序号
名 称
规格型号
单位
数量
进场时间
1
钢 管
φ48 ×3.5
t
300
已具备
3
扣 件

个
45000
已具备
4
钢跳板

块
300
已具备
5
竹夹板
δ=18mm
m2
3000
已具备
6
木 板
厚 30-50
m2
200
已具备
8
木 枋
50×100×3000mm
m3
50
已具备
9
安全网

m2
1200
已具备
11
小推车
200L
辆
30
已具备
12
照明灯
1KW
只
30
已具备

3.3.5 劳动力准备
1. 根据确定的现场管理机构建立项目施工管理层, 全部采用本公司基本队伍进行该工程的施工。进场前进行入场三级教育, 特殊工种全部持证上岗, 以便入场后迅速进入工作状态, 同时保证施工全过程中劳动力的质量和数量。
2. 对工人进行必要的技术、 安全、 思想和法制教育, 教育工人树立”质量第一、 安全第一”的正确思想; 遵守有关施工和安全的技术法规; 遵守地方治安法规。
3.3.6机具准备
拟投入本工程主要施工机械设备见下表
主要施工机具、 设备一览表
序号
机具名称
型 号
单位
数量
进场时间
1
砂浆搅拌机
200L
台
1
已进场
2
切断机
φ6～φ40mm
台
1
已进场
3
弯曲机
φ6～φ40mm
台
1
已进场
4
砼输送泵
HBT60C-1816
台
1
已进场
5
调直机
φ4～φ12mm
台
1
已进场
6
蛙式打夯机

台
2
已进场
7
振动棒
φ30、 φ50
套
5
已进场
8
平板振动器

台
2
已进场
9
交流焊机
BX1-400
台
1
已进场
10
钢筋闪光对焊机
100KVA
台
1
已进场
11
氧乙炔工具

套
1
已进场
12
电 锤
日产
台
1
已进场
13
电动切割机
φ40
台
1
已进场
14
电动磨光机
220V
台
1
已进场
15
电 钻
220V
台
1
已进场
16
潜水泵
QX12-38-2.2
台
80
已进场
17
圆盘锯( 多功能)
φ40
台
1
已进场
18
经纬仪
DJ2-1
台
1
已进场
19
水准仪
DS1
台
1
已进场
20
磅 秤
1T
台
1
已进场
21
标养室空调

台
1
已进场
22
漏电保护器检测仪

台
1
已进场
3.3.7 施工力量准备
根据本工程的特点计划投入本工程的施工作业班组如下及任务划分如下: 。
(1)木工班: 承担放线、 支模、 加固、 预埋螺栓加固、 预留孔洞设置、 拆模、 清理、 校正、 堆放整齐等。
(2)钢筋班: 承担钢筋加工、 制作与绑扎, 并负责钢筋半成品的运输、 堆放及成品保护。
(3)砼工班: 承担本砼的浇筑、 振捣、 养护等施工任务。
(4)瓦工班: 承担砌筑、 抹灰、 成品保护等施工任务。
(5)架子班: 承担室内外脚手架搭设与拆除。
(6)管工班: 负责水系统的安装与调试。
劳动力计划见下表:
劳 动 力 计 划 表
序号
工种名称
人数
备 注
1
木 工
60
配模、 放线、 支模、 拆模、 预埋件埋设
2
钢筋工
40
钢筋制作、 绑扎、 保护层控制
3
砼 工
60
砼搅拌、 浇灌、 找平、 养护
4
瓦 工
10
砌筑、 抹灰、 抹面等
5
架子工
10
搭设内外架手架、 挂安全网、 配合支模
6
电 工
2
现场照明、 电气管线预埋、 安装、 防雷系统安装
7
管 工
2
管道安装
8
焊 工
2
管道安装
9
普 工
10
配合机械开挖土方、 搬运材料、 协助其它工种作业
合 计
158
以上人员指高峰期人员, 具体施工人员将按进度计划要求及时组织人员进退场
4. 施工平面布置
4.1 施工平面布置方案说明
我单位将建筑物四周用彩钢板( 厚度0.5㎜) 进行围挡, 高度2米, 彩钢板里侧采用钢管焊接。
钢筋加工场、 木工加工场等设施布置在现场。混凝土采用泵车进行浇筑, 由搅拌车从搅拌站运送至浇筑点。
4.2 施工平面布置
4.2.1现场施工用电由业主指定电源点接入, 设置配电箱, 施工用电从配电箱接出引至各用电处, 保证全场有足够的电力。
4.2.3 施工用水由业主指定水源点接入, 然后通至各用水点, 以供生产和消防之用。
4.3 主要生产布置
4.3.1钢筋加工棚
采用现场用钢管搭设支架, 顶板采用彩钢板铺设。
4.3.2木工加工厂
采用现场用钢管搭设支架, 顶板采用彩钢板铺设。
4.3.3材料堆场
材料堆场布置在水池周围, 布置原则是保证施工作业面和施工取用方便。
4.4 施工临时用电
4.4.1 施工现场用电量统计表:

序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)
1 镝灯 3.50 5 17.5
2 钢筋调直机 GT6/8 3.00 1 3.00
3 钢筋切断机 QJ40-1 2.20 2 4.40 4 钢筋弯曲机 WJ40 3.00 2 6.00
5 交流电焊机 BS1-330 15.00 2 30.00 6 木工圆锯 MJ104 3.00 2 6.00 7 混凝土搅拌机 7.50 1 7.5
8 插入式振动器 ZX50 1.10 2 2.20 9 办公区域用电 5.00 1 5.00
10 套丝机 TC40 3.5 3 10.5
11 闪光对焊机 XC100 13 1 13
12 合计总功率 105.1

4.4.2 设计内容和步骤
1、 现场勘探及初步设计:
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电, 采用TN-S系统供电。
(3)根据施工现场用电设备布置情况和工程实际需要, 钢筋及其它主要加工 机具设在施工现场, 导线采用铝芯橡皮绝缘导线VLV-3×25+2×12.5, 埋地敷设, 采用三级配电, 两极防护。
(4)按照《JGJ46- 》规定制定施工组织设计, 接地电阻R≤4Ω。
2、 确定用电负荷:
(1)、 镝灯
Kx = 0.65 Cosφ = 0.60 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pjs = Kx×Pe =0.65×8.96 = 5.82 kW

(2)、 钢筋调直机
Kx = 0.60 Cosφ = 0.70 tgφ = 1.02
Pjs = 0.60×3.00 = 1.80 kW
(3)、 钢筋切断机
Kx = 0.60 Cosφ = 0.70 tgφ = 1.02
Pjs = 0.60×4.40 = 2.64 kW
(4)、 钢筋弯曲机
Kx = 0.60 Cosφ = 0.70 tgφ = 1.02
Pjs = 0.60×6.00 = 3.60 kW
(5)、 交流电焊机
Kx = 0.60 Cosφ = 0.40 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pjs = Kx×Pe =0.60×15.00 = 9 kW
( 6) 、 搅拌机
Kx = 0.60 Cosφ = 0.70 tgφ = 1.02
Pjs = 0.60×10.00 = 6.00 kW
(7)、 木工圆锯
Kx = 0.65 Cosφ = 0.75 tgφ = 0.88
Pjs = 0.65×6.00 = 3.90 kW
(8)、 插入式振动器
Kx = 0.60 Cosφ = 0.70 tgφ = 1.02
Pjs = 0.60×2.20 = 1.32 kW
(9)、 办公区域用电
Kx = 0.65 Cosφ = 0.70 tgφ = 1.02
Pjs = 0.65×5.00 = 3.25 kW
（10） 套丝机
Kx = 0.65 Cosφ = 0.70 tgφ = 1.02
Pjs = 0.65×10.5 = 6.82 kW
（11） 闪光对焊机
Kx = 0.65 Cosφ = 0.70 tgφ = 1.02
Pjs = 0.65×13 = 8.45 kW
(12)总的计算负荷计算, 总箱同期系数取 Kx = 0.90
总的有功功率
Pjs = Kx×ΣPjs = 0.90×(5.82+6.00+1.80+2.64+3.60+9.00+6.00+0.66+3.90+1.32+3.25＋6.82＋8.45) = 53.33kVA
总的无功功率
Qjs = Kx×ΣQjs =0.90×(6.3+7.00+1.83+3.08+4.2+15.3+6.12+0.67+4.5+1.54+3.5) = 48.6 kVA
总的视在功率
Sjs = (Pjs2+Qjs2)1/2 = (53.332+48.62)1/2 =50.96 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 50.96/(1.732×0.38) = 77.43 A
3、 选择总电箱的进线截面及进线开关:
(1)选择导线截面: 上面已经计算出总计算电流Ijs = 77.43 A, 查表得室外埋地线路25 °C时铝芯橡皮绝缘导线VLV-3×50+2×25, 其安全载流量为 85.6A, 能够满足使用要求。
4、 一级电箱线路上导线截面及分配箱、 开关箱内电气设备选择:
在选择前应先由用电设备至开关箱计算, 再由开关箱至分配箱计算, 选择导线及开关设备。分配箱至开关箱, 开关箱至用电设备的导线敷设采用铝橡皮绝缘导线穿焊接钢管敷设, 由于这部分距离较短, 因此不考虑电压降, 只按安全载流量选择导线截面。
4.4.3 安全用电技术措施
安全用电技术措施包括两个方向的内容: 一是安全用电在技术上所采取的措施; 二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施, 它包括各种制度的建立、 组织管理等一系列内容。安全用电措施应包括下列内容:
1、 安全用电技术措施
( 1) 、 保护接地
是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时, 如果人体触及另外壳时, 由于人体的电阻远大于接地体电阻, 则大部分电流经接地体流入大地, 而流经人体的电流很小。这时只要适当控制接地电阻( 一般不大于4Ω) , 就可减少触电事故发生。可是在TT供电系统中, 这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场, 按规定保护接地电阻不大于4Ω。
( 2) 、 保护接零
在电源中性点直接接地的低压电力系统中, 将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接, 称为保护接零。它的作用是当电气设备的金属外壳带电时, 短路电流经零线而成闭合电路, 使其变成单相短路故障, 因零线的阻抗很小, 因此短路电流很大, 一般大于额定电流的几倍甚至几十倍, 这样大的单相短路将使保护装置迅速而准确的动作, 切断事故电源, 保证人身安全。其供电系统为接零保护系统, 即TN系统, TN系统包括TN-C、 TN-C-S、 TN-S三种类型。本工程采用TN-S系统。
TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统, 也称三相五线制。它的优点是专用保护线上无电流, 此线专门承接故障电流, 确保其保护装置动作。应该特别指出, PE线不许断线。在供电末端应将PE线做重复接地。
施工时应注意: 除了总箱处外, 其它各处均不得把N线和PE线连接, PE线上不得安装开关和熔断器, 也不得把大地兼做PE线且PE线不得经过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出, 因为线路末端的漏电保护器动作, 会使前级漏电保护器动作。
必须注意: 当施工现场与外电线路共用同一供电系统时, 电气设备的接地、 接零保护应与原系统保持一致。不允得对一部分设备采取保护接地, 对另一部分采取保护接零。因为在同一系统中, 如果有的设备采取接地, 有的设备采取接零, 则当采取接地的设备发生碰壳时, 零线电位将升高, 而使所有接零的设备外壳都带上危险的电压。
( 3) 、 设置漏电保护器
1) 施工现场的总配电箱至开关箱应至少设置两级漏电保护器, 而且两级漏电保
护器的额定漏电动作电流和额定漏电动作时间应作合理配合, 使之具有分级保护的功能。
2) 开关箱中必须设置漏电保护器, 施工现场所有用电设备, 除作保护接零外, 必须在设备负荷线的首端处安装漏电保护器。
3) 漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧, 不得用于启动电器设备的操作。
4) 漏电保护器的选择应符合先行国家标准《剩余电流动作保护器的一般要求》GB 6829和《漏电保护器安全和运行的要求》GB 13955的规定, 开关箱内的漏电保护器其额定漏电动作电流应不大于30mA, 额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA, 额定漏电动作时间应小于0.1s
5) 总配箱中漏电保护器的额定漏电动作电流应大于30mA, 额定漏电动作时间应大于0.1s, 但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
6) 总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
7) 配电箱、 开关箱中的漏电保护器宜选用无辅助电源型( 电磁式) 产品, 或选用辅助电源故障时能自动断开的辅助电源型( 电子式) 产品。当选用辅助电源故障时不能自动断开的辅助电源型( 电子式) 产品时, 应同时设置缺相保护。
( 4) 、 电工及用电人员必须符合以下要求:
1) 电工必须经过按国家现行标准考核合格后, 持证上岗工作; 其它用电人员必须经过相关安全教育培训和技术交底, 考核合格后方可上岗工作。
2) 安装、 巡检、 维修或拆除临时用电设备和线路, 必须由电工完成, 并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。
3) 各类用电人员应掌握安全用电基本知识和所用设备的性能, 并应符合下列规定:
使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品, 并应检查电气装置和保护设施, 严紧设备带”缺陷”运转;
保管和维护所用设备, 发现问题及时报告解决;
暂时停用设备的开关箱必须分断电源隔离开关, 并应关门上锁;
移动电气设备时, 必须经电工切断电源并做妥善处理后进行。
( 5) 、 电气设备的使用与维护
1) 配电箱、 开关箱应有名称、 用途、 分路标记及系统接线图。
2) 配电箱、 开关箱箱门应配锁, 并应由专业负责。
3) 配电箱、 开关箱应每月进行一次检查和维修。检查、 维修人员必须是专业电工。检查、 维修时必须按规定穿、 戴绝缘鞋、 手套, 必须使用电工绝缘工具, 并应做检查、 维修工作记录。
4) 对配电箱、 开关箱进行定期维修、 检查时, 必须将其前一级相应的电源隔离开关分闸断电, 并悬挂”禁止合闸、 有人工作”停电标志牌, 严禁带电作业。
5) 配电箱、 开关箱必须按照下列顺序操作:
送电操作顺序为: 总配电箱→分配电箱→开关箱;
停电操作顺序为: 开关箱分→配电箱→总配电箱。
但出现电气故障的紧急情况可除外。
6) 施工现场停止作业1小时以上时, 应将动力开关箱断电上锁。
7) 配电箱、 开关箱内不得放置任何杂物, 并应保持清洁。
8) 配电箱、 开关箱内不得随意挂接其它用电设备。
9) 配电箱、 开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时, 严禁用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次, 试跳不正常时严禁继续使用。
10) 配电箱、 开关箱得进线和出线严禁承受外力, 严禁与金属尖锐断口、 强腐蚀介质和易燃易爆物接触。
( 10) 、 施工现场的电缆线路
1) 电缆中必须包含全部工作芯线和作用保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包括含淡蓝、 绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线; 绿/黄双色芯线必须用作PE线, 严禁混用。
2) 电缆线路应采用埋地或架空敷设, 严禁沿地面明设, 并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。
3) 电缆类型应更具敷设方式、 环境条件等选择。埋地敷设应采用铠装电缆; 当选用无铠装电缆时, 应能放水、 防腐。架空敷设应采用无铠装电缆。
4) 电缆直接埋地敷设的深度不应小于0.8m, 线路车道时, 埋地不小于1.0米, 并敷设保护管及封头,并应载电缆紧邻上、 下、 左、 右侧均匀敷设不小于50mm厚的细砂, 然后覆盖砖或混凝土板等硬介质保护层。
5) 埋地电缆载穿越建筑物、 构筑物、 道路、 易受机械损伤、 介质腐蚀场所及引出地面从2.0m高到地下0.2m处, 必须加设防护套管, 防护套管的内径不应小于电缆外径的1.5倍。
6) 埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m, 交叉间距不得小于1m。
7) 埋地电缆的接头应设在地面上的接线盒内, 接线盒应能防水、 防尘、 防机械损伤, 并应远离易燃、 易爆、 易腐蚀场所。
8) 架空电缆应沿电杆、 支架或墙壁敷设, 并采用绝缘子固定, 绑扎线必须采用绝缘线, 固定电间距应保证电缆能承受自重所带来的荷载, 沿墙壁敷设时最大弧垂直距地不得小于2.0m。
9) 在建工程内的电缆线路必须采用电缆埋地引入, 严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、 垂直孔洞等, 并应靠近用电负荷中心, 固定点每楼层不得少于一处。电缆水平敷设应沿墙或门口刚性固定, 最大弧垂距地不得小于2.0m。
10) 电缆线路必须有短路保护和过载保护。
4.4.4 安全用电组织措施
( 1) 、 建立临时用电施工组织设计和安全用电技术措施的编制、 审批制度, 并建立相应的技术档案。
( 2) 、 建立技术交底制度
向专业电工、 各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、 技术内容和注意事项, 并应在技术交底文字资料上履行交底人和被交底人的签字手续, 注明交底日期。
( 3) 、 建立安全检测制度
从临时用电工程竣工开始, 定期对临时用电工程进行检测, 主要内容是: 接地电阻值, 电气设备绝缘电阻值, 漏电保护器动作参数等, 以监视临时用电工程是否安全可靠, 并做好检测记录。
( 4) 、 建立电气维修制度
加强日常和定期维修工作, 及时发现和消除隐患, 并建立维修工作记录, 记载维修时间、 地点、 设备、 内容、 技术措施、 处理结果、 维修人员、 验收人员等。
( 5) 、 建立工程拆除制度
建筑工程竣工后, 临时用电工程的拆除应有统一的组织和指挥, 并须规定拆除时间、 人员、 程序、 方法、 注意事项和防护措施等。
( 6) 、 建立安全检查和评估制度
施工管理部门和企业要按照JGJ59-99《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。
( 7) 、 建立安全用电责任制
对临时用电工程各部位的操作、 监护、 维修分片、 分块、 分机落实到人, 并辅以必要的奖惩。
( 8) 、 建立安全教育和培训制度
定期对专业电工和各类用电人员进行用电安全教育和培训, 凡上岗人员必须持有劳动部门核发的上岗证书, 严禁无证上岗。
4.4.5 安全用电防火措施
1、 施工现场发生火灾的主要原因
( 1) 、 电气线路过负荷引起火灾
线路上的电气设备长时间超负荷使用, 使用电流超过了导线的安全载流量。这时如果保护装置选择不合理, 时
