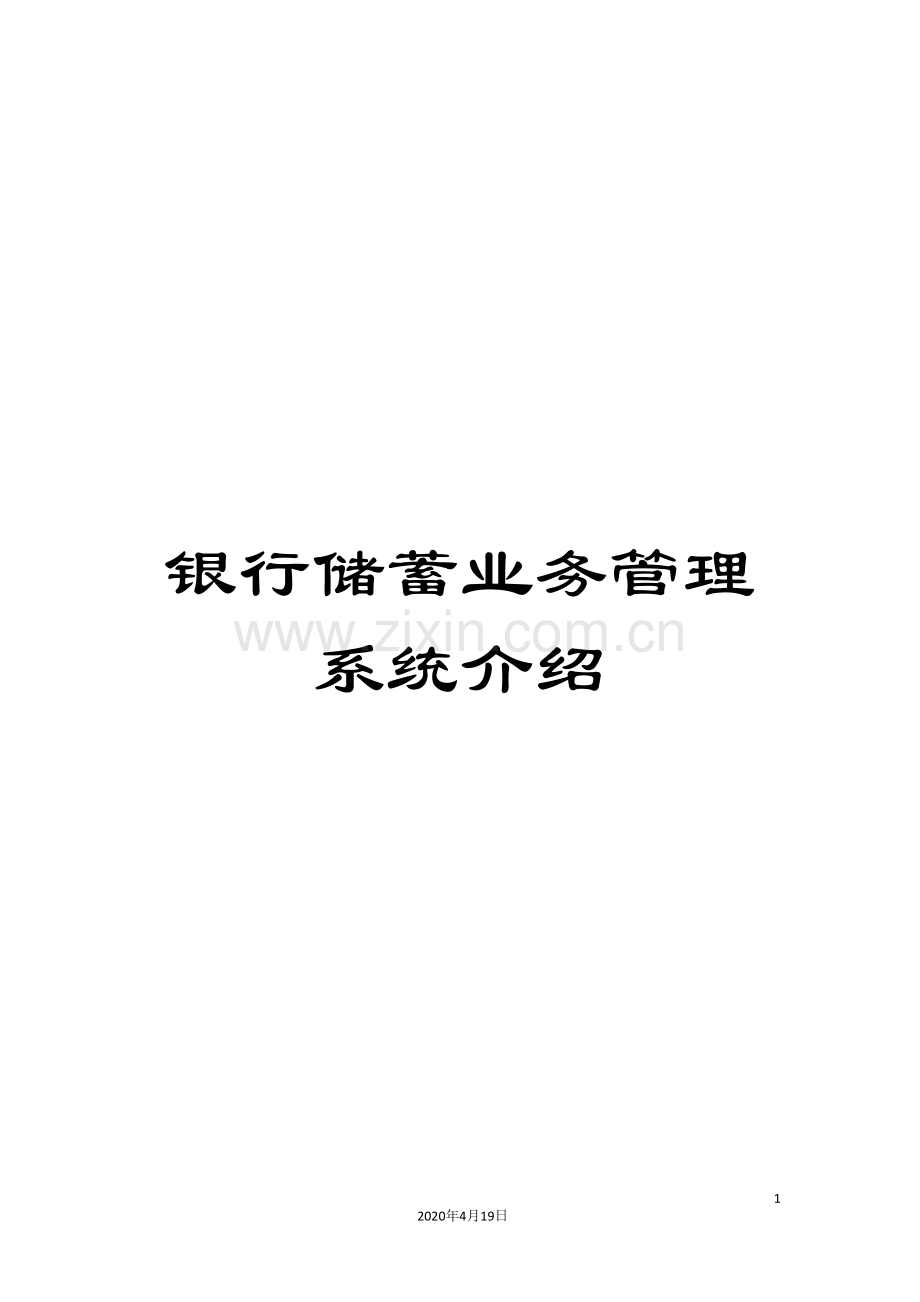

银行储蓄业务管理系统介绍

35
2020年4月19日
文档仅供参考

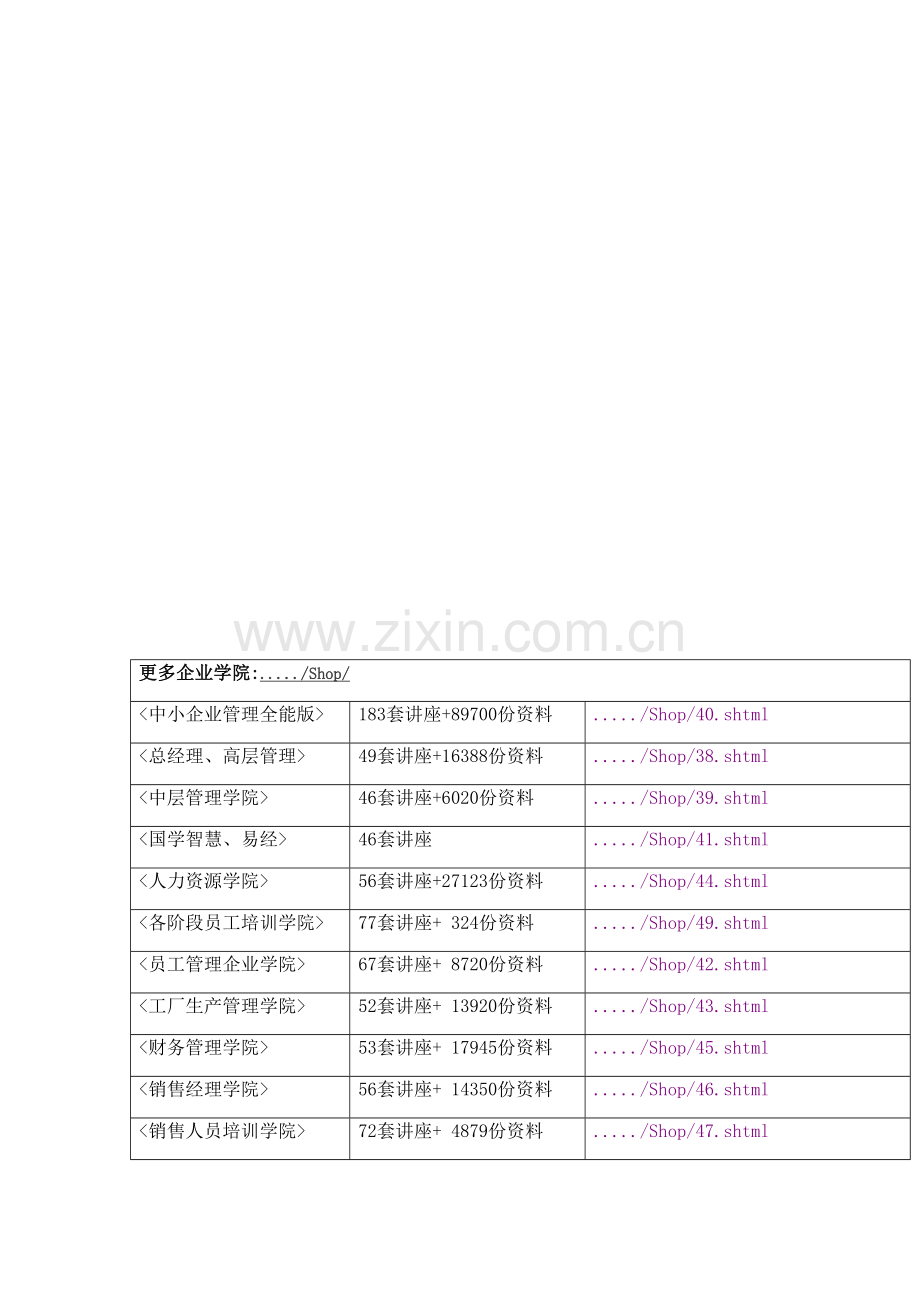

更多企业学院:...../Shop/
<中小企业管理全能版>
183套讲座+89700份资料
...../Shop/40.shtml
<总经理、高层管理>
49套讲座+16388份资料
...../Shop/38.shtml
<中层管理学院>
46套讲座+6020份资料
...../Shop/39.shtml
<国学智慧、易经>
46套讲座
...../Shop/41.shtml
<人力资源学院>
56套讲座+27123份资料
...../Shop/44.shtml
<各阶段员工培训学院>
77套讲座+ 324份资料
...../Shop/49.shtml
<员工管理企业学院>
67套讲座+ 8720份资料
...../Shop/42.shtml
<工厂生产管理学院>
52套讲座+ 13920份资料
...../Shop/43.shtml
<财务管理学院>
53套讲座+ 17945份资料
...../Shop/45.shtml
<销售经理学院>
56套讲座+ 14350份资料
...../Shop/46.shtml
<销售人员培训学院>
72套讲座+ 4879份资料
...../Shop/47.shtml

<数据库原理及应用>课程设计报告

专业: 信息管理与信息系统

班级: 信息0801

学号:

姓名: 黄露

题目名称:银行储蓄业务管理系统

完成日期: .3.11

目录
一、系统定义…………………………………………………..3

二、需求分析…………………………………………………..3
(一)系统综合需求
(二)系统逻辑模型
1．数据流图:
2．数据字典

三、系统设计…………………………………………………...5
(一)概念结构设计
E-R图:
(二)逻辑结构设计

四、详细设计……………………………………………………6
(一) 开发平台及工具
(二)数据库分析

五、源程序清单……………………………………………13

六、设计心得…………………………………………………………18

一、系统定义:
银行是一个国家正常运转必不可缺的机构,当今社会,几乎是每个人都会涉及到储蓄业务,为此,为方便用户查询和使用各种业务,可用计算机为工具对查询管理为一体的各种服务。当然,这样的一个银行储蓄业务系统就应运而生了。本系统是一个简单的储蓄系统,能够对储户的信息进行查询修改以及删除。
二、需求分析:
(一)系统综合需求
本系统是银行用户的存取款系统。主要功能是管理各个用户存取款的相关数据。
储户填写的存款单或取款单输入系统,如果是存款,则系统记录存款人姓名,住址(或电话号码),身份证号码,存款类型,存款金额,存款日期等信息,并打印存单给储户;如果是取款,则需要输入帐号、取款金额等信息,核对正确后系统打印出清单给储户。

(二)系统逻辑模型

1．数据流图:

图1-1 系统数据流图

2．数据字典
数据名字:注册申请表
数据来源:储户
数据目的:储户信息
数据组成:姓名+密码+住址+身份证号码

数据名字:储户信息表
数据来源:储户
数据目的:身份验证
数据组成:姓名+密码+住址+身份证号码+现有金额

数据名字:利息清单
数据来源:系统
数据目的:储户
数据组成:利息+姓名+取款时间

数据名字:存单
数据来源:存款信息表
数据目的:储户
数据组成:姓名+到期时间+存入类型+存入时间+利率+存入金额

数据名字:取款单
数据来源:储户
数据目的:储户信息表
数据组成:姓名+到期时间+存入类型+存入时间+利率+取款金额+身份证号

数据名字:存款单
数据来源:储户
数据目的: 存款信息表
数据组成:姓名+到期时间+存入类型+存入时间+利率+存入金额+身份证号

表1.1 系统数据字典
三、系统设计:
(一)概念结构设计
E-R图:

(二)逻辑结构设计

四、详细设计
(一) 开发平台及工具
l 开发工具 Microsoft Visual C++ 6.0
l DBMS: Microsoft SQL Server
l 建模工具: Microsoft Visio,word编辑器
说明:为了方便的实现系统以及个人熟悉程度的因素,选择了VC++ 6.0的开发平台。
在Windows平台上我们所学过的就只有MS SQL Server了,因此采用SQL Server 来进行开发。

(二)银行储蓄业务数据库分析

1)本系统由三张表组成,具体如下:
表名
属性(字段)名
储户表
账号、身份证号、姓名、性别、身高、地址、存款余额
存款单表
存款单号、金额、存款方式、账号、存款日期
取款单表
取款单号、金额、取款方式、账号、取款日期
系统表基本信息

2)表间关系如下:
一个存款单或取款单属于一个用户,一个用户能够拥有多次存款单或取款单。用户经过存款操作与存款单建立联系,经过取款操作与取款单建立联系。

3)数据准备
前期准备工作:
以system账户登录,创立新账户
create user dy identified by lyjn;
grant dba to dy;
connect dy/dy@orcl;

各个表的具体信息和创立表的代码如下:
储户表(luser)
字段(属性)含义
字段(属性)名
字段(属性)类型
账号
acnum
VARCHAR(5)
身份证号
id
NUMBER
姓名
name
VARCHAR2(20)
性别
sex
VARCHAR2(2)
身高
height
NUMBER(3,2)
地址
address
VARCHAR2(20)
存款余额(亿)
Balance(billion)
INT
创立储户表的代码如下:
CREATE TABLE luser
(
acnum VARCHAR2(5) NOT NULL ,
id NUMBER NOT NULL ,
name VARCHAR2(20) NOT NULL ,
sex VARCHAR2(2) CHECK(sex IN ('男','女') ) ,
height NUMBER(3,2) NOT NULL,
address VARCHAR2(20) NOT NULL ,
balance INT NOT NULL
);

ALTER TABLE luser
添加主键约束
ADD CONSTRAINT XPKluser PRIMARY KEY (acnum);
存款单表(depositslip)
字段(属性)含义
字段(属性)名
字段(属性)类型
存款单号
dps_num
NUMBER
账号
acnum
VARCHAR2(5)
存款时间
dps_time
TIMESTAMP
金额(亿)
money
INT
存款方式
dps_way
VARCHAR2(10)
创立存款单表的代码如下:
CREATE TABLE depositslip
(
dps_num NUMBER NOT NULL ,
money INT CHECK(money>=0) ,
dps_way VARCHAR2(10) NOT NULL ,
acnum VARCHAR2(5) NOT NULL ,
dps_time TIMESTAMP NULL
);

ALTER TABLE depositslip
添加主键约束
ADD CONSTRAINT XPKdepositslip PRIMARY KEY (dps_num,acnum);
ALTER TABLE depositslip
在depositslip表中的acnum字段中添加外键约束
ADD (CONSTRAINT R_5 FOREIGN KEY (acnum) REFERENCES luser(acnum));

取款单表(drawslip)
字段(属性)含义
字段(属性)名
字段(属性)类型
取款单号
dw_num
NUMBER
账号
acnum
VARCHAR2(5)
取款时间
dw_time
TIMESTAMP
金额(亿)
Money
INT
取款方式
dw_way
VARCHAR2(10)
创立取款单表的代码如下:
CREATE TABLE drawslip
(
dw_num NUMBER NOT NULL ,
money INT CHECK(money>=0),
dw_way VARCHAR2(10) NOT NULL ,
acnum VARCHAR2(5) NOT NULL ,
dw_time TIMESTAMP NULL
);

ALTER TABLE drawslip
添加主键约束
ADD CONSTRAINT XPKdrawslip PRIMARY KEY (dw_num,acnum);
ALTER TABLE drawslip
在drawslip表中的acnum字段中添加外键约束
ADD (CONSTRAINT R_6 FOREIGN KEY (acnum) REFERENCES luser(acnum));

4)插入(insert)数据
1、插入储户表(luser)数据
insert into luser (ACNUM, ID, NAME, SEX,HEIGHT, ADDRESS, BALANCE)
values ('00001', 3422101, '刘忠田', '男',1.72 ,'北京市朝阳区', 345);

insert into luser (ACNUM, ID, NAME, SEX,HEIGHT, ADDRESS, BALANCE)
values ('00002', 3422102, '周正义', '男',1.78, '天津市宝坻区', 123);

insert into luser (ACNUM, ID, NAME, SEX,HEIGHT, ADDRESS, BALANCE)
values ('00003', 3422103, '陈光标', '男',1.80, '南京市新街口', 333);

insert into luser (ACNUM, ID, NAME, SEX,HEIGHT, ADDRESS, BALANCE)
values ('00004', 3422104, '张茵', '女',1.65, '上海市黄浦区', 234);

insert into luser (ACNUM, ID, NAME, SEX,HEIGHT, ADDRESS, BALANCE)
values ('00005', 3422105, '陈丽华', '女',1.70, '香港市旺角区', 111);
2、插入存款单表(depositslip)数据
insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98001,'00001', 120,to_date('08-08- ','dd-mm-yyyy'), '整存整取');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98002,'00001', 300,to_date('10-08- ','dd-mm-yyyy'), '整存整取');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98003,'00002', 100,to_date('12-08- ','dd-mm-yyyy'), '整存零取');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98004,'00002', 150,to_date('12-09- ','dd-mm-yyyy'), '整存零取');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98005,'00003', 200,to_date('15-08- ','dd-mm-yyyy'), '零存整取');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98006,'00003', 100,to_date('14-09- ','dd-mm-yyyy'), '零存整取');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98007,'00003', 80,to_date('23-09- ','dd-mm-yyyy'), '零存整取');
insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98008,'00004', 80,to_date('23-08- ','dd-mm-yyyy'), '零存零取');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98009,'00004', 180,to_date('24-09- ','dd-mm-yyyy'), '零存零取');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98010,'00005', 190,to_date('24-08- ','dd-mm-yyyy'), '通知存款');

insert into depositslip (DPS_NUM, ACNUM, MONEY, DPS_TIME, DPS_WAY)
values (98011,'00005', 210,to_date('30-09- ','dd-mm-yyyy'), '通知存款');
3、插入取款单表(drawslip)数据
insert into drawslip (DW_NUM, ACNUM, MONEY, DW_TIME, DW_WAY)
values (5 ,'00001', 75,to_date('08-08- ','dd-mm-yyyy'), '柜台');

insert into drawslip (DW_NUM, ACNUM, MONEY, DW_TIME, DW_WAY)
values (5 ,'00002', 27,to_date('08-09- ','dd-mm-yyyy'), '取款机');

insert into drawslip (DW_NUM, ACNUM, MONEY, DW_TIME, DW_WAY)
values (5 ,'00002',100,to_date('12-10- ','dd-mm-yyyy'), '柜台');

insert into drawslip (DW_NUM, ACNUM, MONEY, DW_TIME, DW_WAY)
values (5 ,'00003',47,to_date('15-08- ','dd-mm-yyyy'), '取款机');

insert into drawslip (DW_NUM, ACNUM, MONEY, DW_TIME, DW_WAY)
values (5 ,'00004',26,to_date('12-09- ','dd-mm-yyyy'), '取款机');

insert into drawslip (DW_NUM, ACNUM, MONEY, DW_TIME, DW_WAY)
values (5 ,'00005',100,to_date('23-09- ','dd-mm-yyyy'), '柜台');

insert into drawslip (DW_NUM, ACNUM, MONEY, DW_TIME, DW_WAY)
values (5 ,'00005',150,to_date('10-10- ','dd-mm-yyyy'), '柜台');

insert into drawslip (DW_NUM, ACNUM, MONEY, DW_TIME, DW_WAY)
values (5 ,'00005',39,to_date('31-10- ','dd-mm-yyyy'), '取款机');

5)索引
建立索引遵循的规律:
1.建立在where子句经常引用的列上,
2.经常需要排序的列上,
3.连接属性列上等
在存款单表的存款单号字段和账号字段建立组合索引
CREATE UNIQUE INDEX XPKdepositslip ON depositslip
(dps_num ASC,acnum ASC);
在存款单表的账号字段建立索引
CREATE INDEX XIF1depositslip ON depositslip
(acnum ASC);
在取款单表的取款单号字段和账号字段建立组合索引

CREATE UNIQUE INDEX XPKdrawslip ON drawslip
(dw_num ASC,acnum ASC);
在取款单表的账号字段建立索引
CREATE INDEX XIF1drawslip ON drawslip
(acnum ASC);
在储户表的账户字段上建立索引,方便查询
CREATE UNIQUE INDEX XPKluser ON luser
(acnum ASC);

6)触发器
1、插入存款,对应储户表的相应储户的余额(balance)增加插入记录包含的金额数(money)
CREATE OR REPLACE TRIGGER OperatingDps
AFTER INSERT ON depositslip
FOR EACH ROW
DECLARE
n_ac VARCHAR2(5);
n_mo INT;
BEGIN
n_ac:=:new.acnum;
n_mo:=:new.money;
update luser set balance=balance+n_mo where luser.acnum=n_ac;
END OperatingDps;
2、删除存款,对应储户表的相应储户的余额(balance)减去所删除记录的金额数(money)
CREATE OR REPLACE TRIGGER OperatingDps2
AFTER DELETE ON depositslip
FOR EACH ROW
DECLARE
o_ac VARCHAR2(5);
o_mo INT;
BEGIN
o_ac:=:old.acnum;
o_mo:=:old.money;
update luser set balance=balance-o_mo where luser.acnum=o_ac;
END OperatingDps2;
3、插入取款,对应储户表的相应储户的余额(balance)减少插入记录包含的金额数(money)
CREATE OR REPLACE TRIGGER OperatingDw
AFTER INSERT ON drawslip
FOR EACH ROW
DECLARE
n_ac VARCHAR2(5);
n_mo INT;
BEGIN
n_ac:=:new.acnum;
n_mo:=:new.money;
update luser set balance=balance-n_mo where luser.acnum=n_ac;
END OperatingDw;
4、删除取款,对应储户表的相应储户的余额(balance)加上所删除记录的金额数(money)
CREATE OR REPLACE TRIGGER OperatingDw2
AFTER DELETE ON drawslip
FOR EACH ROW
DECLARE
o_ac VARCHAR2(5);
o_mo INT;
BEGIN
o_ac:=:old.acnum;
o_mo:=:old.money;
update luser set balance=balance+o_mo where luser.acnum=o_ac;
END OperatingDw2;
5、插入的取款金额(money)大于对应用户的余额(balance)时,系统报错
CREATE OR REPLACE TRIGGER OperatingDw3
AFTER insert ON drawslip
FOR EACH ROW
DECLARE
n_ac VARCHAR2(5);
n_mo INT;
n_ba INT;
BEGIN
n_ac:=:new.acnum;
n_mo:=:new.money;
select balance into n_ba from luser where acnum=n_ac;
if n_mo>n_ba then
RAISE_APPLICATION_ERROR(- 0, '存款余额不足!请重新插入存款!');
end if;
END OperatingDw3;

五、源程序清单
#include<iostream>
#include<fstream>
#include<string>
using namespace std;
const int Max=100;
void Wait();
class User //用户类的声明
{
public:
User()
{
CurrentAcount=0; //初始化当前的账户
}
void Resert1(User *u,double A)
{
u->CurrentAcount=u->CurrentAcount+A;
}
void Resert2(User *u,double A)
{
u->CurrentAcount=u->CurrentAcount-A;
}
char *getname() //取得用户名
{
return name;
}

long getNum() //取得帐户号
{
return Num;
}

double getCurrentAcount()
{
return CurrentAcount;
}

void output() //输出相关信息
{
cout<<"用户名:"<<name<<endl;
cout<<"账 号:"<<Num<<endl;
cout<<"余 额:"<<CurrentAcount<<endl;
}
void addUser(char *name,long Num)
{
strcpy(this->name,name);
this->Num=Num;
}

void Deposit(User *u,double Acount) //存款
{
u->Resert1(u,Acount);
}

void out(User *u,double acount) //取款
{

if(acount>u->getCurrentAcount())
{
cout<<"余额不足.\n";
}
else
{
cout<<"请及时取走你的钞票.\n";
u->Resert2(u,acount);
}
}
void Locate(User *u) //查询余额
{
u->output();
}

private:
char name[20];
long Num;
double CurrentAcount;
};
class DoBank //银行管理类的声明
{
public:
DoBank()
{
User a;
top=-1;
fstream file("f:\\User.txt",ios::in); //以读的方式打开文件
while(1)
{
file.read((char*)&a,sizeof(a));
if(!file) break;
top++;
b[top]=a;
}
file.close(); //关闭文件
}
void Work();

void addUser(char *name,int Num)
{
User *p=equal(Num);
if(p==NULL)
{
top++;
b[top].addUser(name,Num);
cout<<"成功载入\n\n\n";
}
else cout<<"该用户已存在.\n";

}
User *equal(long Num)
{
int i;
for(i=0;i<top;i++)
if(b[i].getNum()==Num)
{
return &b[i];
}
return NULL;

}
~DoBank() //析构函数
{
fstream file("f:\\User.txt",ios::out); //以写的方式打开文件

for (int i=0;i<=top;i++)

file.write((char *)&b[i],sizeof(b[i]));

file.close(); //关闭文件
}
private:
User b[Max];
int top;
};
void Wait()
{
int i=0;
while(i<)
{
i++;
}
}
void Menu() //显示功能菜单
{
cout<<"\n\n\n\n";
cout<<" 1、用户维护\n";
cout<<" 2、存款\n";
cout<<" 3、取款\n";
cout<<" 4、查询\n";
cout<<" 0、退出\n";
}
void DoBank::Work()
{
Menu();
User *us;
User *us1;
char name[20];
long Num;
long Num1;
long TAcount;

char number;
cin>>number;
while(number!='0')
{

if((int)number<47||(int)number>53)
{cout<<"对不起,你的输入有误。\n";}

else{
switch(number) //输入功能代号
{
case '1':
cout<<"请输入姓名:";
cin>>name;
cout<<"请输入账号:";
cin>>Num;
addUser(name,Num);

break;
case '2':
cout<<"请输入账号";
cin>>Num;
us=equal(Num);
if(us==NULL)
{
cout<<"不存在该用户.\n";
}
else
{
cout<<"请输入存款金额:";
cin>>TAcount;
us->Deposit(us,TAcount);
}
cout<<"成功存入.\n\n\n";
break;
case '3':
cout<<"请输入账号:";
cin>>Num;
us=equal(Num);
if(us==NULL)
{
cout<<"不存在该用户.\n";
}
else
{
cout<<"请输入取款金额:";
cin>>TAcount;
us->out(us,TAcount);
}
cout<<"\n\n\n";
break;
case '4':
cout<<"请输入查询账户:";
cin>>Num;
us=equal(Num);
if(us==NULL)
{
cout<<"不存在该账户.\n";
}
else
{
us->Locate(us);
}
cout<<"\n\n\n";
break;

}}
system("pause");
system("cls");
Menu();
cout<<"请输入操作:";
cin>>number;
}

}
int main()
{ cout<<" ******************************************************\n";
cout<<" 欢迎进入银行管理系统 \n";
cout<<" ******************************************************\n" ;
DoBank b;
b.Work();

return 0;
}
六、设计心得
首先要自我检讨一下,说实话,这个系统没有做好,还有很多地方都存在着不足甚至错误,毕竟基础知识学的不是很扎实,再者,时间也比较仓促。的确,以我现在的水平用来做系统还做不完善,因此,这次自己的尝试虽然不算太成功,但毕竟自己用心了,只希望下次能够有机会做得更好!
这次的课程设计,我选择做银行储蓄系统,主要是觉得这个比较简单看起来。不过,在做课程设计的时候,也学了比较多的知识,恶补了很多以前的功课。最开始时,面对这样一些题目,平时也没怎么对课本学的精的我当时就懵了,因此只有临时抱佛脚,在网上查阅了大量的资料。说实话,以前上数据库课,一开始完全像听天书一样,虽然考前进行了紧锣密鼓的备考,但仅仅也只是冰山一角。不过后来慢慢的逐渐了解多了,做课程设计的过程就是对书本知识巩固、贯通和实践运用的过程,从中学到的东西也是数不胜数。
课程设计是告一段落了,不过这一周下来,我发现,只要坚持,其实一样也能够完成的,虽然不是很完美。由于班干部的疏忽,这次课程设计很多时候基本都没人通知什么时候去或者不去的。前一天晚上我们都还不知道在哪儿进行,几点集中等等都一概不知。我们班的信息太滞后了,要不是自己去问的话根本就没人通知。周三下午我们宿舍急急忙忙赶过去,结果被告知今天机房不开,休息一天,打扫卫生。总的来说,我们还是很积极的去做这些事的。有什么不懂的都去问别人,一定要会做才好。像画图的时候,用
