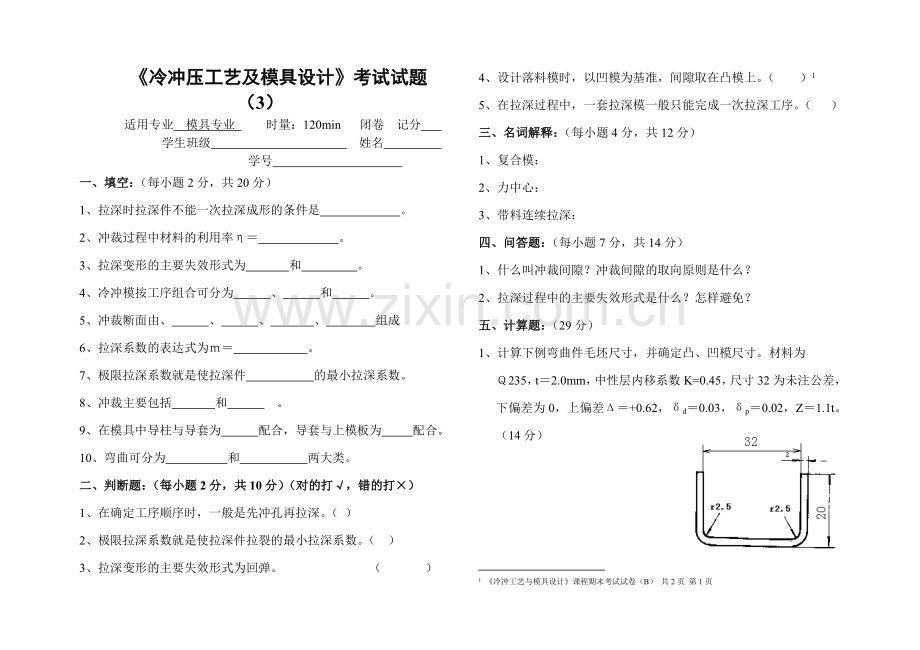

《冷冲压工艺及模具设计》考试试题（3）
适用专业 模具专业 时量：120min 闭卷 记分
学生班级 姓名 学号
一、填空：（每小题2分，共20分）
1、拉深时拉深件不能一次拉深成形的条件是 。
2、冲裁过程中材料的利用率η＝ 。
3、拉深变形的主要失效形式为 和 。
4、冷冲模按工序组合可分为 、 和 。
5、冲裁断面由、 、 、 、 组成
6、拉深系数的表达式为ｍ＝ 。　　　　　　　　　　
7、极限拉深系数就是使拉深件 的最小拉深系数。
8、冲裁主要包括 和 。
9、在模具中导柱与导套为 配合，导套与上模板为 配合。
10、弯曲可分为 和 两大类。
二、判断题：（每小题2分，共10分）（对的打√，错的打×）
1、在确定工序顺序时，一般是先冲孔再拉深。（ ）
2、极限拉深系数就是使拉深件拉裂的最小拉深系数。（ ）
3、拉深变形的主要失效形式为回弹。 （ ）
4、设计落料模时，以凹模为基准，间隙取在凸模上。（ ） 《冷冲工艺与模具设计》课程期末考试试卷（B） 共2页 第1页

5、在拉深过程中，一套拉深模一般只能完成一次拉深工序。（ ）
三、名词解释：（每小题4分，共12分）
1、复合模：
2、力中心：

3、带料连续拉深：
四、问答题：（每小题7分，共14分）
1、什么叫冲裁间隙？冲裁间隙的取向原则是什么？
2、拉深过程中的主要失效形式是什么？怎样避免？
五、计算题：（29分）
1、计算下例弯曲件毛坯尺寸，并确定凸、凹模尺寸。材料为
Ｑ235，t＝2.0mm，中性层内移系数K=0.45，尺寸32为未注公差，下偏差为0，上偏差Δ＝+0.62，δd＝0.03，δp＝0.02，Z＝1.1t。（14分）

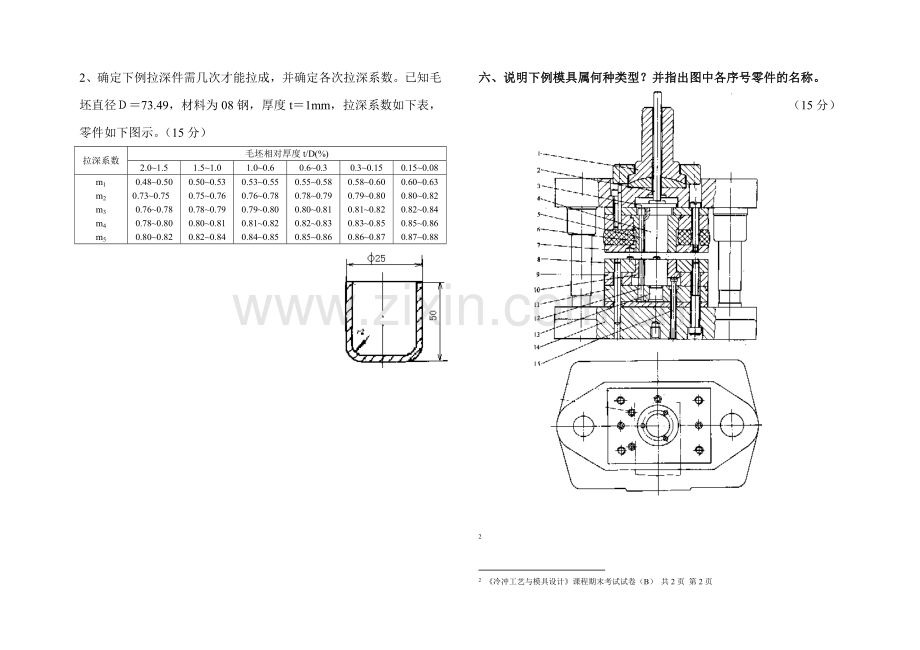

2、确定下例拉深件需几次才能拉成，并确定各次拉深系数。已知毛坯直径Ｄ＝73.49，材料为08钢，厚度t＝1mm，拉深系数如下表，零件如下图示。（15分）
拉深系数
毛坯相对厚度t/D(%)
2.0~1.5
1.5~1.0
1.0~0.6
0.6~0.3
0.3~0.15
0.15~0.08
m1
m2
m3
m4
m5
0.48~0.50
0.73~0.75
0.76~0.78
0.78~0.80
0.80~0.82
0.50~0.53
0.75~0.76
0.78~0.79
0.80~0.81
0.82~0.84
0.53~0.55
0.76~0.78
0.79~0.80
0.81~0.82
0.84~0.85
0.55~0.58
0.78~0.79
0.80~0.81
0.82~0.83
0.85~0.86
0.58~0.60
0.79~0.80
0.81~0.82
0.83~0.85
0.86~0.87
0.60~0.63
0.80~0.82
0.82~0.84
0.85~0.86
0.87~0.88

六、说明下例模具属何种类型？并指出图中各序号零件的名称。
（15分）

《冷冲工艺与模具设计》课程期末考试试卷（B） 共2页 第2页

《冷冲压工艺及模具设计》试卷（3）
标准答案
一、填空：（每小题2分，共20分）
1、m总＜m1。 2、η＝ A/SB×100%。
3、拉裂和 起皱。 4、单工序模、 连续模和 复合模。
5、塌角、 光亮带、 断裂带、 毛刺 组成6、ｍ＝ d/D。　　　　　　　　　　
7、不拉裂。8、冲孔 和 落料 。9、间隙， 过盈。
10、自由弯曲 和 校正。
二、判断题：（每小题2分，共10分）（对的打√，错的打×）
1、（× ） 2、（×）3、（×）4、（√） 《冷冲工艺与模具设计》课程期末考试试卷（B） 共2页 第1页
5、（×）
三、名词解释：（每小题4分，共12分）
1、复合模：在模具的一个工作位置上，同时完成两道或两道以上工序的模具称为复合模。
2、力中心：冲裁力合力的作用点称为压力中心。

3、带料连续拉深：在一副模具上使用带料进行连续拉深，完成单工序生产需多副模具才能完成的拉深加工称为带料连续拉深。
四、问答题：（每小题7分，共14分）
1、答：在冲裁过程中，凸模与凹模孔口尺寸之差称为冲裁间隙。
取向原则是冲孔时，尺寸以凸模为基准，间隙取在凹模上；落料时尺寸以凹模为基准，间隙取在凸模上。
2、答：主要失效形式为：起皱与拉裂。采用压边装置可有效防止起皱。采用有效的润滑、增大凸、凹模圆角半径可防止拉裂。
五、计算题：（29分）
1、解：毛坯长度L=l1+l2+l3+π(r+Kt)=15.5+23+15.5+π(2.5+0.45×2)
=64.7
凸模尺寸为： Lp=（L+0.75Δ）0-δp=（32+0.75×0.62）0-0.02
=32.470-0.02
凹模尺寸为：Ld=Lp+2Z=32.47+4.4=36.87。
2、解：（1）毛坯相对厚度：
t／D×100=1/73.49×100=1.36
（2）根据相对厚度可从下表中查出各次拉深系数为：m1=0.53,
m2=0.73,m3=0.75,m4=0.77。
（3）零件总拉深系数 m总=d/D=25/73.49=0.34
故需多次拉深才能达到φ25的工件直径。
（4）计算拉深次数
d1=m1×D=0.53×73.49=38.21mm
d2=m2×d1=0.73×38.21=27.89mm
d3=m3×d2=0.75×27.89=20.92mm
故零件需要3次才能拉深完成
（5）确定各次拉深系数
第一次 d1=42mm, m1=42/73.49=0.57
第二次 d2=32mm, m2=32/42=0.76
第三次 d3=25mm, m3=25/32=0.78
六、说明下例模具属何种类型？并指出图中各序号零件的名称。
答：该模具为顺装式落料冲孔复合模。
1、模柄； 2、打杆； 3、打板；
4、推杆； 5、推杆； 6、凸凹模；
7、卸料板； 8、凹模； 9、凹模垫板；
10、顶板； 11、凸模固定板； 12、冲孔小凸模；
13、冲孔大凸模； 14、下模板； 15、顶杆。
