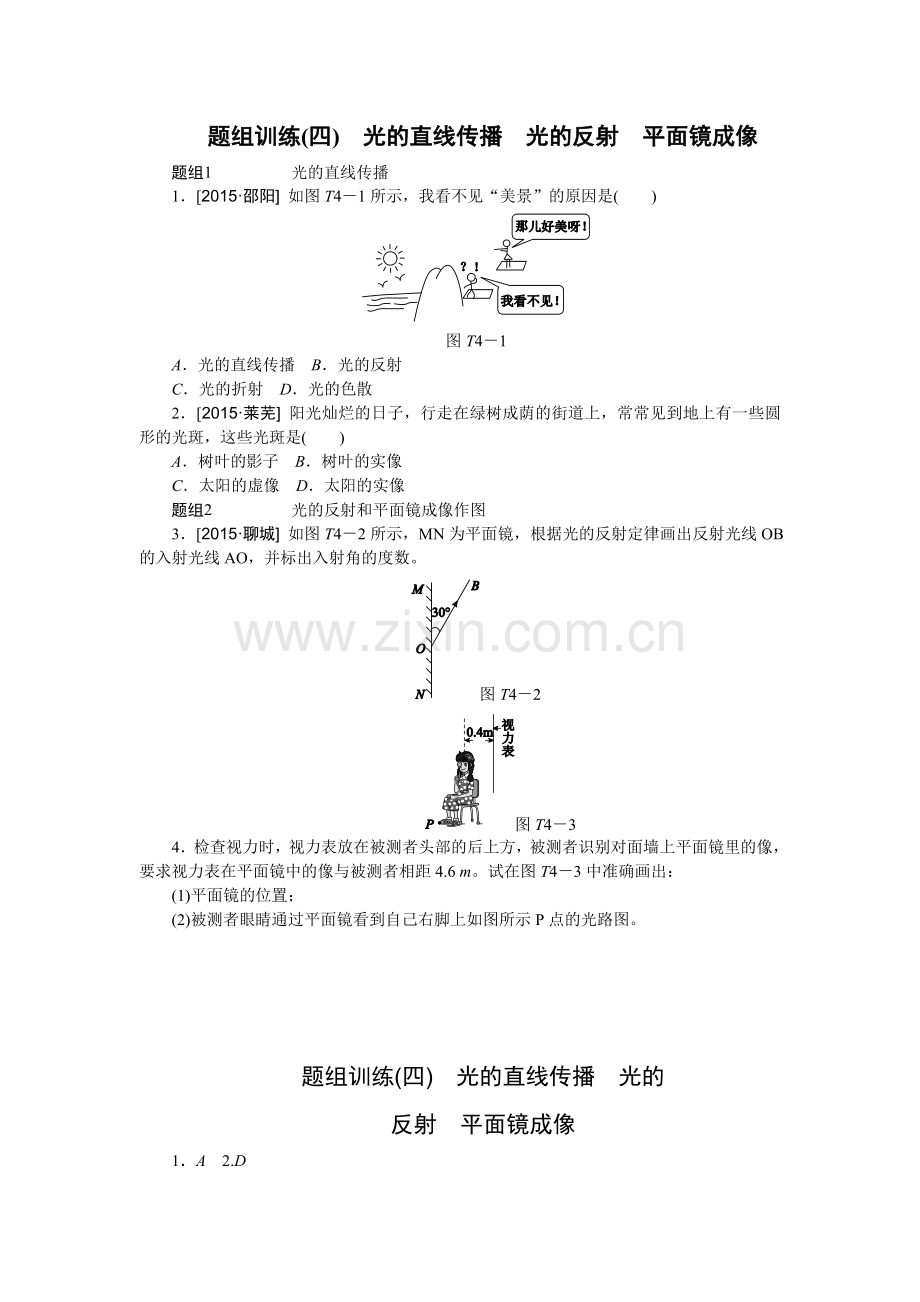

题组训练(四)光的直线传播光的反射平面镜成像题组光的直线传播12015邵阳 如图T41所示，我看不见“美景”的原因是()图T41A光的直线传播 B光的反射C光的折射 D光的色散22015莱芜 阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地上有一些圆形的光斑，这些光斑是()A树叶的影子 B树叶的实像C太阳的虚像 D太阳的实像题组光的反射和平面镜成像作图32015聊城 如图T42所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。图T42图T434检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上平面镜里的像，要求视力表在平面镜中的像与被测者相距4.6 m。试在图T43中准确画出：(1)平面镜的位置；(2)被测者眼睛通过平面镜看到自己右脚上如图所示P点的光路图。题组训练(四)光的直线传播光的反射平面镜成像1A2.D3图略4如图所示解析 分析题意，利用平面镜成像规律，计算出人到平面镜的距离为2.1 m，从而画出平面镜的位置。然后先根据平面镜成像特点画出脚尖P点的像点，连接像点与人眼即为反射光线，将脚尖与镜面交点相连为入射光线。注意镜后线为虚线。
