南通建筑工程总承包有限公司 外脚手架挑网方案

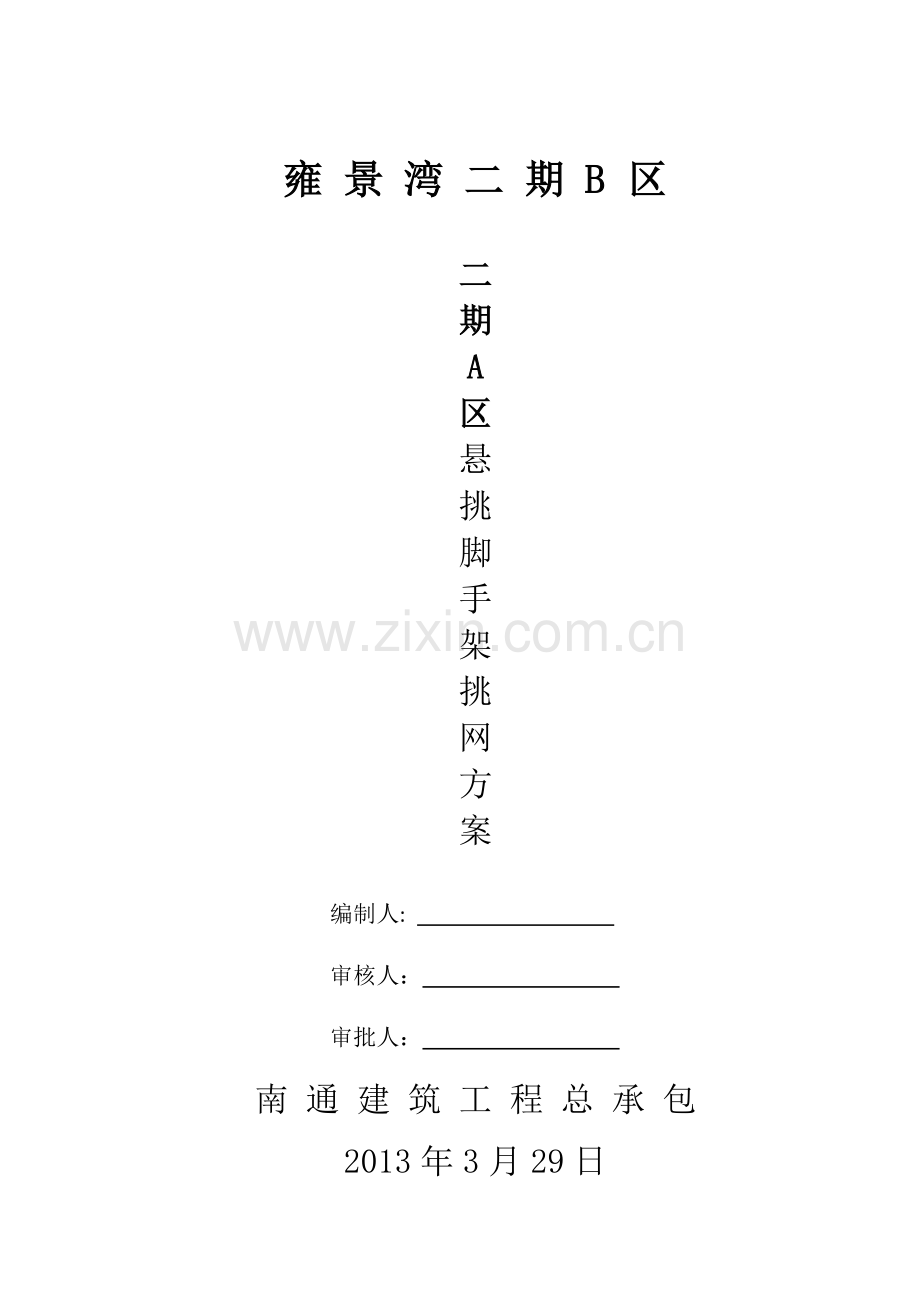

雍 景 湾 二 期 B 区

二
期
A
区
悬
挑
脚
手
架
挑
网
方
案

编制人:
审核人：
审批人：
南 通 建 筑 工 程 总 承 包
2013年3月29日

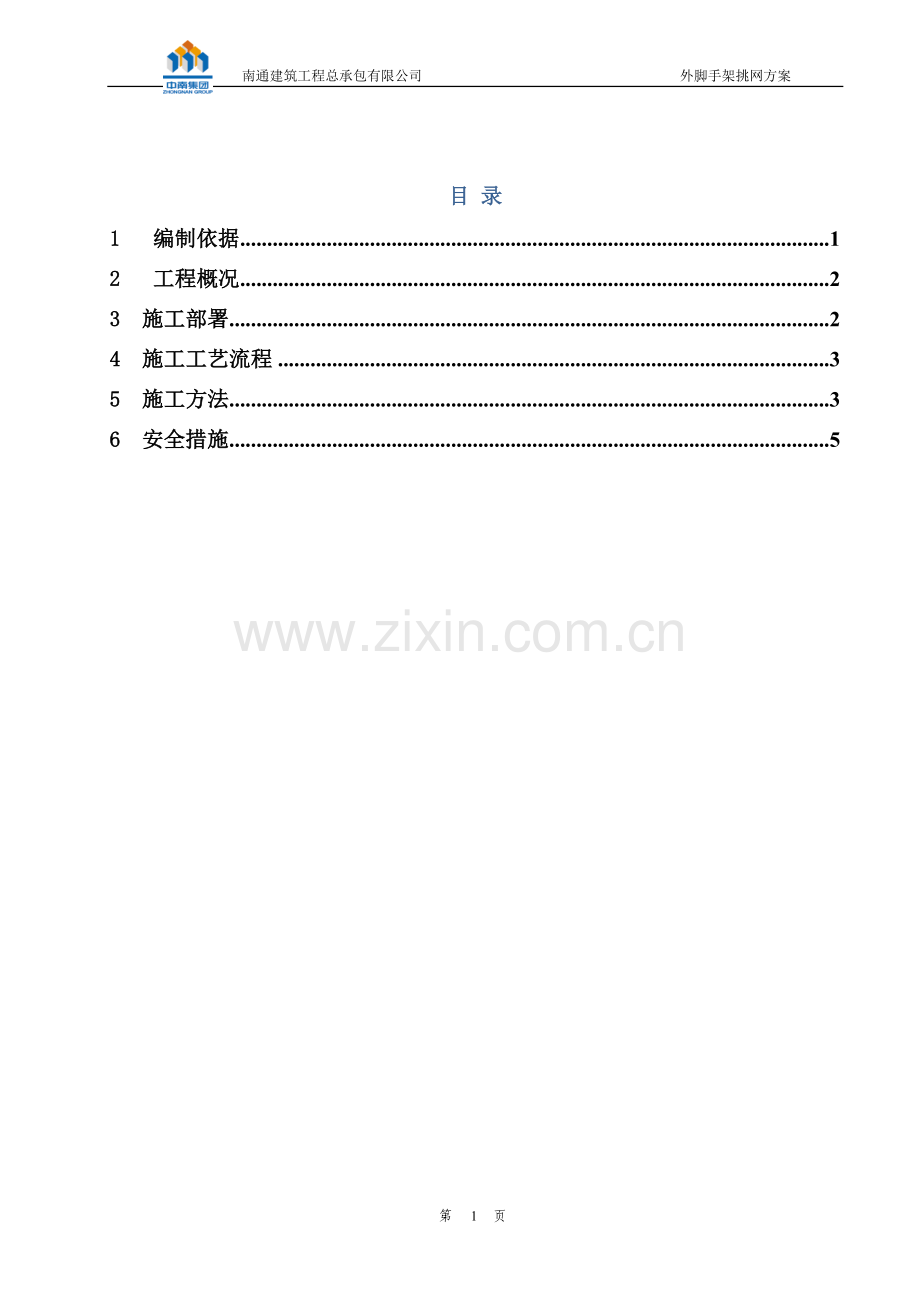

目 录
1 编制依据 1
2 工程概况 2
3 施工部署 2
4 施工工艺流程 3
5 施工方法 3
6 安全措施 5
1 编制依据
（1）《建筑施工安全检查标准》（JGJ59-2011）；
（2）《建筑施工安全检查标准》实施指南；
（3）《建筑施工高处作业安全技术规范》（JGJ80-91）；
（4）《中华人民共和国安全生产法》；
（5）《建筑施工计算手册》第二版。
2 工程概况
本工程为雍景湾二期B小高层，本工程位于苏州工业园区唯亭镇亭盛街东，南泗路北。建设单位为苏州双湖房地产有限公司，设计单位为苏州市工业园区规划设计研究院有限责任公司，监理单位为上海鼎业民防建设咨询有限公司。施工单位为南通建筑工程总承包有限公司。本标总建筑面积122334.38㎡。地下面积23977.98㎡。地上建筑面积17622.9㎡。
为防止主体施工时高空物体坠落伤害造成安全事故，特编制本方案。
3 施工部署
为了防止高处坠落，1#楼9层；2#、3#楼8层；12#、15#、23#楼7层；22#、29#、32#楼8层；33#楼8层；34#楼8层、13层；35#楼8层；36#楼9层随悬挑脚手架各设置一道水平挑网，水平挑网外挑2.5~3m。
楼座
层数
悬挑层
挑网层
备注
1#
14
8层
9层

2#、3#
12
7层
8层

12#、15#、23#
16
6层、11层
7层

22#、29#、32#
18
7层、13层
8层

33#
15
7层
8层

34#
16
7层
8层

35#
14
7层
8层

36#
15
8层
9层

4 施工工艺流程
搭设：安装挑网架斜杆→安装纵向水平杆→安装大眼网和密目网→展开大眼网和密目网→加固挑网架斜杆。
第一步，安装挑网架斜杆，斜杆下部与外架外侧横杆连接，上部靠紧脚手架；第二部，在斜杆上部安装纵向水平杆；第三步，在斜杆上部水平杆和外架横杆上绑上大眼网和密目网各一道；第四步，松开大眼网和密目网，让斜杆上部慢慢离开外架，直至大眼网和密目网撑紧；第五步，拧紧斜杆下部与外架横杆连接的扣件螺栓，保证挑网架稳定牢固。
拆除：适当松开斜杆下部扣件螺栓，斜杆能转动即可→拉动大眼网和密目网靠近外脚手架→拆除密目网和大眼网→拆除纵向水平杆→拆除挑网架斜杆。
密目网需做贯穿试验、冲击试验；大眼网（平网）要满足以下要求：每张的重量不宜超过15kg，并要能承受800N的冲击力，网目边长不得大于10cm等。
5 施工方法
各楼水平挑网设置在主体结构的预留拉结点上设置一道水平挑网，外挑3m。水平挑网一端连接在主体结构预留拉结点上，一端连接在φ48×2.75钢管搭设水平杆上，水平杆用斜杆与外架下层横杆连接牢固，斜杆间距不大于3m，剖面图见下图：

挑网与水平成10°角，向内部倾斜。
水平挑网必须稳固有效，密目网和大眼网用18＃铁丝扎牢。
遇建筑物阳角位置，在外架下部横杆上加一根横杆，用两根斜杆固定在该横杆上，斜杆上部连接水平杆固定大眼网和密目网，阳角外挑架示意图见下图：

6 安全措施
（1）施工前，应逐级进行安全技术教育及交底，架子工必须按规范要求戴好安全帽，系好安全带，高挂低用，搭设挑网架时，把安全带挂在上一楼层楼面的可靠位置，未经落实不得进行施工。
（2）高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用。
　　（3）攀登和悬空高处作业人员及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行体格检查。
　 （4）施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。
　　（5）施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋；作业中的临边、走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃，传递物件禁止抛掷。
　　（6）雨天和雪天进行高处作业时，必须采取可靠的防滑、防寒和防冻措施，水、冰、霜、雪均应及时清除。对进行高处作业的高耸建筑物，应事先设置避雷设施。遇有六级以上强风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业。暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。
　　（7）因作业必需临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。
　 （8）特殊情况下如无可靠的安全设施，必须系好安全带并扣好保险钩，或架设安全网。
（9）挑架等拆除时，下方不得有其他操作人员。
　 （10）楼层内小块木方、模板、垃圾等容易被风吹出楼面的，必须及时清理出楼面，以防止高空坠落。

第 5 页
