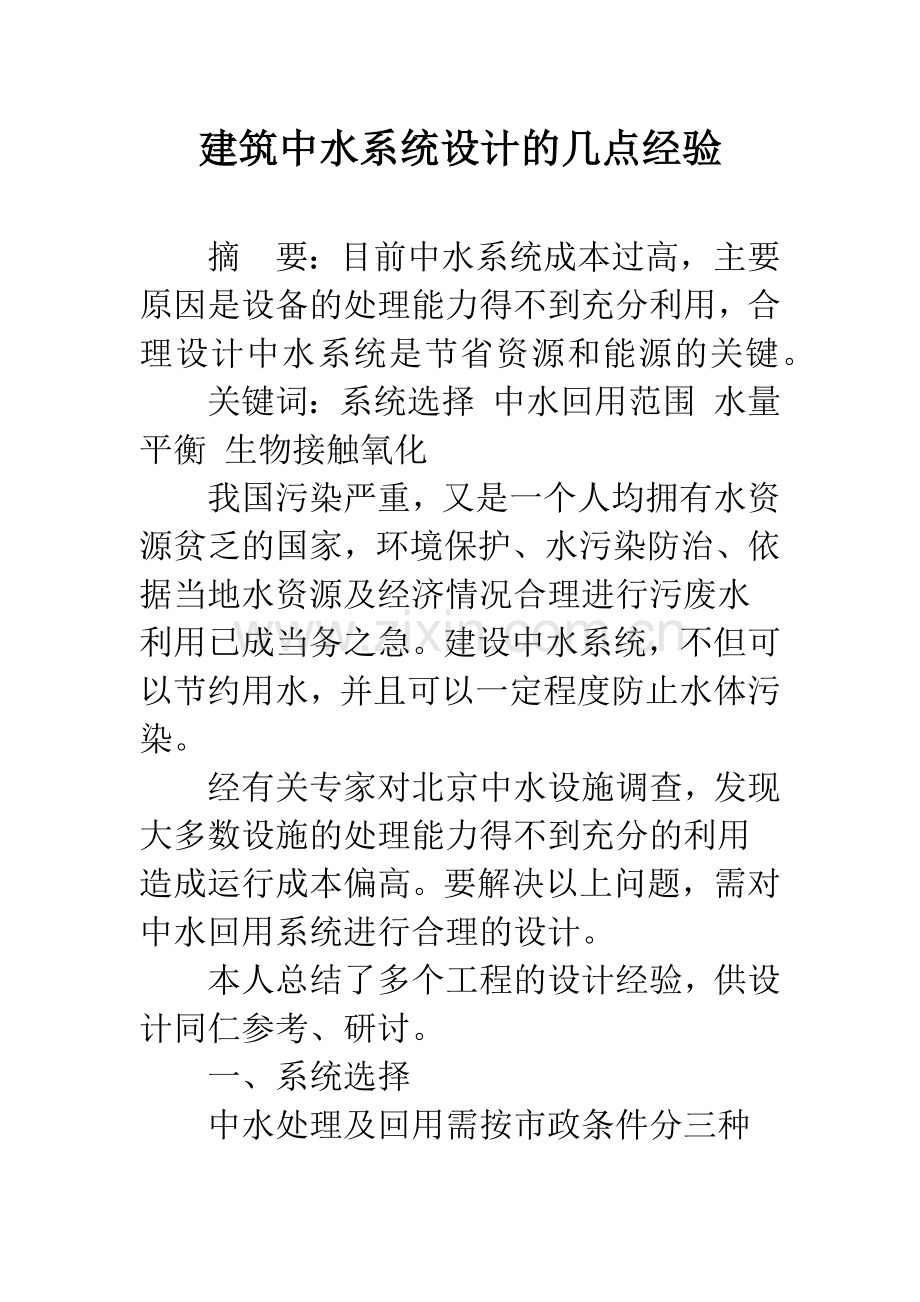

建筑中水系统设计的几点经验

　　摘　要：目前中水系统成本过高，主要原因是设备的处理能力得不到充分利用，合理设计中水系统是节省资源和能源的关键。
　　关键词：系统选择 中水回用范围 水量平衡 生物接触氧化
　　我国污染严重，又是一个人均拥有水资源贫乏的国家，环境保护、水污染防治、依据当地水资源及经济情况合理进行污废水利用已成当务之急。建设中水系统，不但可以节约用水，并且可以一定程度防止水体污染。
　　经有关专家对北京中水设施调查，发现大多数设施的处理能力得不到充分的利用造成运行成本偏高。要解决以上问题，需对中水回用系统进行合理的设计。
　　本人总结了多个工程的设计经验，供设计同仁参考、研讨。
　　一、系统选择
　　中水处理及回用需按市政条件分三种情况考虑

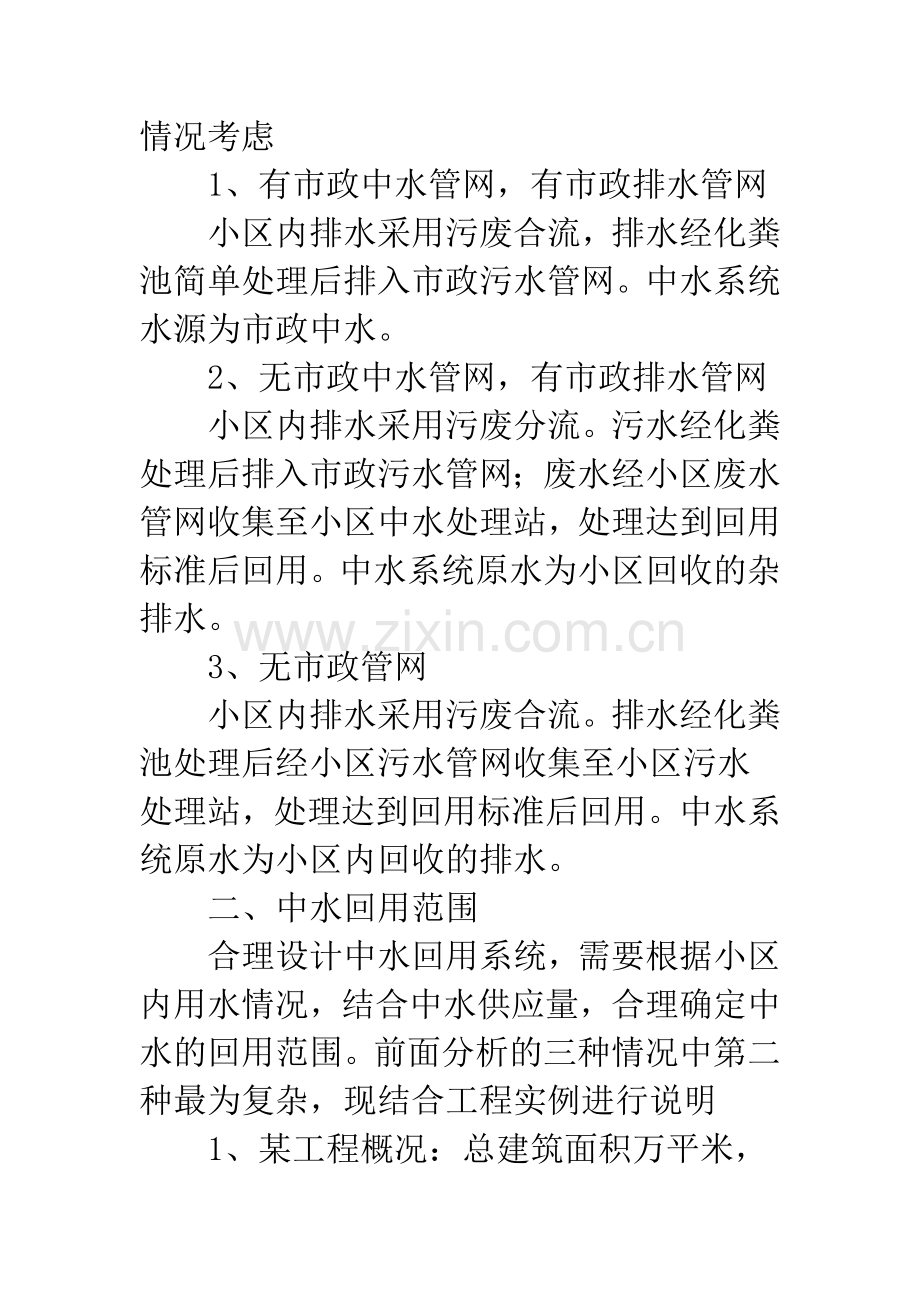

　　1、有市政中水管网，有市政排水管网
　　小区内排水采用污废合流，排水经化粪池简单处理后排入市政污水管网。中水系统水源为市政中水。
　　2、无市政中水管网，有市政排水管网
　　小区内排水采用污废分流。污水经化粪处理后排入市政污水管网；废水经小区废水管网收集至小区中水处理站，处理达到回用标准后回用。中水系统原水为小区回收的杂排水。
　　3、无市政管网
　　小区内排水采用污废合流。排水经化粪池处理后经小区污水管网收集至小区污水处理站，处理达到回用标准后回用。中水系统原水为小区内回收的排水。
　　二、中水回用范围
　　合理设计中水回用系统，需要根据小区内用水情况，结合中水供应量，合理确定中水的回用范围。前面分析的三种情况中第二种最为复杂，现结合工程实例进行说明
　　1、某工程概况：总建筑面积万平米，包括商业，人防、地下车库和住宅等。住宅最高日用水量/d，地下车库用水量 m3/d，绿化、道路浇洒用水量 m3/d，配套共建用水量 m3/d.
　　2、水量计算
　　1） 住宅中水用水量
　　×％＝ m3/d
　　2） 中水原水优先采用优质杂排水：盥洗和淋浴用水
　　3） 作为中水水源的水量
　　×××％＝299 m3/h
　　4） 按规范“用作中水水源的水量宜为中水回用水量110％～115％”确定中水回用范围
　　299＜
　　且299/=
　　299/=
　　所以中水可回用于：冲厕、车库用水或冲厕、绿化浇洒、道路清扫。在中水原水不够的情况下应优先回用于用水水质要求低的场所。依据《城市杂用水水质标准》，本工程中水回用于冲厕、绿化浇洒、道路清扫。
　　三、水量平衡
　　因原水和中水用水每时都不是均匀的，而处理设备需在均匀水量负荷的条件下运行，水量平衡措施就成了控制资源和能源浪费的关键。
　　1、贮存调节：原水调节池应按中水原水量及处理量的逐时变化曲线求得，中水贮存池应按处理量及中水用水量的逐时变化曲线求算。原水变化曲线及中水用水曲线可根据排水建筑的性质、使用情况参照同地区类似建筑的资料拟定。
　　2、运行调节：利用信号控制处理设备自动运行，并合理调整运行班次，可有效的调节水量平衡。
　　四、处理工艺
　　由于中水原水多采用优质杂排水，含有较低的有机污染浓度，宜采用以生物接触氧化法为主的快速一段生物处理工艺：原水→格栅→调节池→生物接触氧化→沉淀→过滤→消毒→中水
　　当处理杂排水时也可采用上述工艺，但应适当延长生物反应时间，如果杂排水含油应先进行隔油处理。
　　当原水为污水时应进行三级处理，可采用活性污泥法和生物接触氧化法。生物接触法的生物膜培养和操作管理简单，应优先采用，但对于处理水量在万吨以上时不适应。
　　五、其他：
　　1、中水亦可用做消防水的备用水源，中水贮存池可以与消防水池合建，但要有保证消防水不被挪用的措施。
　　2、中水贮存池应设自来水补水管，管径按中水最大时供水量计。
