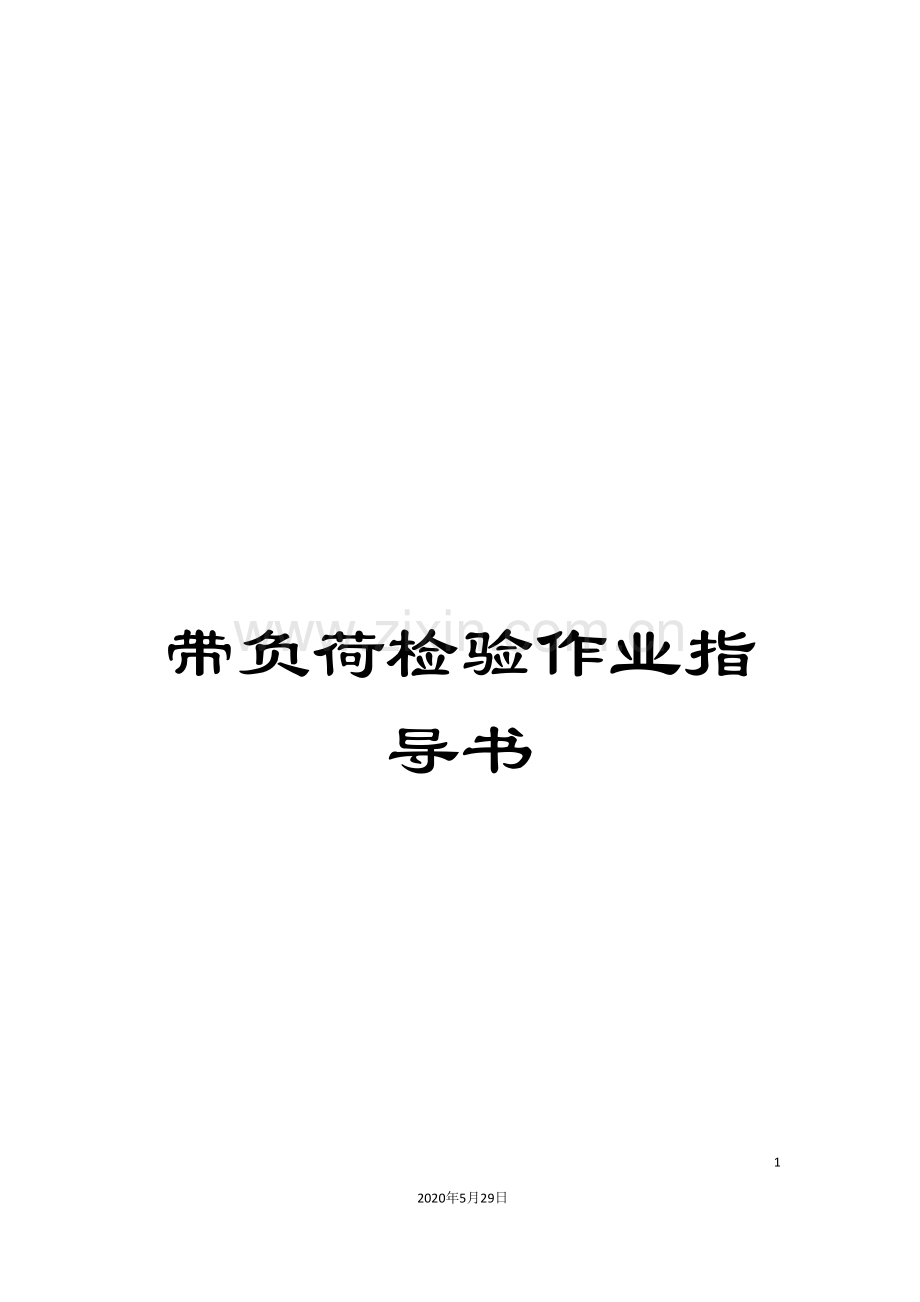

带负荷检验作业指导书.doc_第1页
第1页 / 共18页
带负荷检验作业指导书.doc_第2页
第2页 / 共18页
点击查看更多>>
资源描述
带负荷检验作业指导书 18 2020年5月29日 文档仅供参考 带负荷检验工作作业指导书 1.工作目的: 带负荷检查是经过对新安装或回路经更改后的一、二次设备,在投入运行前用一次系统电压、负荷电流进行的最终检验,以保证一、二次系统动作、接线的正确性。 2.工作内容: 2.1相电流、电压幅值检查 2.2相电流、电压相序、相位关系检查 2.3 零序电压、电流幅值相位检查 2.4 附加试验 2.5保护方向判别 3.使用范围: 本作业指导书适用于我局变电站一、二次系统新安装及回路变更的带负荷检查工作。 4.资源配置: 4.1人员配置: 工作负责人1人,试验人员2人。 4.2 设备配置: 设备名称 设备规格 设备数量 数字相位表 1块 数字万用表 1块 4.3 资料配置: 作业指导书、工作任务书、定值通知单、危险因素明白卡、六角图(若干张)、相保护回路展开图、保护屏安装图、端子箱安装图、仪表屏保护安装图、计量屏保护安装图、录波屏保护安装图、远动屏保护安装图、电流互感器检验报告、保护装置检验报告。 5.作业流程图 见图1 6.作业流程 6.1现场安全措施 组织措施 6.1.1 工作负责人负责填写工作票、危险因素明白卡、工作任务书,工作签发人负责签发。 6.1.2经工作许可人办理工作许可手续后,工作负责人负责对工作票中安全措施进行检查。 6.1.3检查负荷情况满足带负荷检查精度要求,二次电流值应大于40 mA。 6.1.4检查保护屏保护投入压板、出口压板、相关连跳压板均在断开位置。 6.1.5 检查悬挂的标示牌符合工作票要求。 6.1.6工作负责人宣读工作票内容,交待工作区间及安全注意事项,并分派工作任务。 6.2作业流程 6.2.1计算负荷情况。(2人) 6.2.1.1根据变电站各运行间隔潮流,计算带负荷检查间隔负荷值、潮流方向、功率因数角。 6.2.1.2根据上条计算负荷值,计算带负荷检查间隔一次电流值,并折算电流互感器各绕组二次电流值。 图1 6.2.2带负荷检查(3人)。 6.2.2.1相电流、电压幅值检查。 6.2.2.1.1电压幅值检查 a.用万用表按表1测量待检查相、线电压与比较电压(同系统已验证电压)幅值,并要求满足偏差要求,否则应具体分析,检查电压二次接线正确性 待测量电压 比较电压 幅值偏差 相位偏差 AN A’N ±3% ±5° BN B’N ±3% ±5° CN C’N ±3% ±5° 线路抽压 A’N ±3% ±5° LN ≈4mV A(待测)A’(参照) ±2V B(待测)B’(参照) ±2V C(待测)C’(参照) ±2V 表1 b.非同系统电压幅值比较,应考虑将参照电压经幅值折算至被测系统后作为比较电压,同样幅值偏差应考虑比较电压与被测系统的电压相位影响而造成的标准偏差加大。 c.如Y/△-11接线,变压器两侧系统二次电压比较应后3项幅值偏差标准应为。 d.线路抽压应按57/100v两种标准区别进行,并应检查抽压极性,以装置打印值正确为准。极性相同,抽压为100v时,偏差应在100-UA左右。 6.2.2.1.2电流幅值检查 将相位表调至电流测试档,相位表电流钳接I 1位置,以6.2.1项计算出的二次电流值为比较电流,按表2测量各待测电流幅值,测试钳”*”标位置指向被测电流互感器侧,测试幅值偏差应满足下表要求 测量电流 折算电流幅值/相位 幅值偏差 相位偏差 AN A’N ±3% ±10° BN B’N ±3% ±10° CN C’N ±3% ±10° 零相 ±5mA 表2 6.2.2.2相电压、电流相位、相序检查 6.2.2.2.1相电压检查 a.按表1要求,将相位表调至相位测试档,测试线接U1、U2位置,测量被测电压与比较电压之间的相位差,应不大于以上偏差。 b.对于非同系统电压之间的相位比较,应考虑一次系统接线形式造成的相位差别。 c.如Y/△-11接线,变压器两侧系统二次电压相位比较偏差标准应在60±5°内 d.相位检查正确或按6.2.2.1.1后三项检查正确则被测电压相序正确。 6.2.2.2.1相电流检查 a. 按表2要求,将相位表调至相位测试档,以已验证系统电压为基准电压,接U2位置,相位表电流钳接I 1位置,以6.2.1项计算出的二次电流相位值为比较相位,按表2测量各待测电流相位值,测试钳”*”标位置指向被测电流互感器侧,测试幅值偏差应不大于表2偏差要求 b.对于非同系统电压之间的相位比较,应考虑一次系统接线形势造成的相位差别。 6.2.2.3零序电压、电流幅值、相位检查 6.2.2.3.1零序电压幅值、相位检查 a. 新安装电压互感器本项检查应在互感器端子箱进行,新安装间隔的检查应在本间隔保护屏端子排上进行。 b. 按表1所列,测量LN开口三角形电压值,应有少许mV级。过大则应检查PT开口三角形三相二次绕组或极性是否接错,过小则应重点检查开口三角形是否二次被短接或开路。 c. 按图2所示,在端子排拆开UL零序电压连线,将线头用绝缘胶布包裹。用试验线将UA与UL在端子排侧短接,通入A相电压。 电压小母线/互感器 装置 UA UB UC UX UL UN UN 图2 3U0回路检查示意图 d.观察(或打印)保护装置零序电压显示幅值、相位值应正确,否则应检查开口三角形电压接线正确性。(参见附录1) 6.2.2.3.2零序电流幅值、相位检查 a. 按表2所列,测量I N零序电流值,应有少许mA级。过大则应检查CT二次绕组或极性是否接错,过小则应重点检查CT二次回路是否开路。 b. 对计量、仪表等无B相电流的测量试验,应注意I N零序电流与I B一致,而非0。 c.按图3所示,用试验线在端子排外侧短接I B、I C、I N,拆开I B、I C端子排联线,通入I A电流。 d.观察(或打印)保护装置零序电流显示幅值、相位值应正确,否则应检查装置零序电流回路接线正确性。(参见附录1) 图3 3I0回路检验示意图 6.2.2.4附加检查 6.2.2.4.1差电流检查 a. 对母线保护、变压器差动保护、双侧线路差动保护还应进行差电流测量。 b. 应用钳形电流表分别测量各单相(A B C N) 综合差电流值I c,各相电流差均应为mA级,若过大则应检查被电流介入极性是否正确,若过小则应检查差电流回路是否开路。 6.2.2.4.2差电压检查 对差动继电器还应增加测量差动继电器执行元件电压检查, 6.2.2.5保护方向检查 6.2.2.5.1根据以上测试值绘制六角图。 6.2.2.5.2根据定值通知单确定保护装置指向。 6.2.2.5.3判断保护装置方向正确性(附录1)。 6.2.2.5.4其它型号保护装置方向确定参照6.2.2.5.3执行。 6.2.3申请工作验收应合格,否则应予以重复试验。 6.3结束工作 6.3.1恢复6.2条中记录的临时断开或短接的端子或连接线。 6.3.2检查确定继电器的电压及电流回路投入正常运行位置。 6.3.3清理现场,总结工作。 7.生成记录 7.1变电第二种工作票。 7.2工作任务书。 7.3 危险因素明白卡。 7.4 XXX保护带负荷检验报告。(附表1) 7.5二次设备工作记录。 8.引用标准: 8.1<电业安全工作规程>DL 408-91 8.2<继电保护电网安全自动装置现场工作保安规定>(87)电生供字第254号 8.2<继电保护及电网安全自动装置检验条例>(87)水电电生字第108号 8.3<保护继电器试验手册> 8.4<WXH-11、WXB-11、SWXB-11型微机保护检验规程> 附录1 WXH-11型微机保护带负荷检查方法 1. 系统工作电压及负荷电流检验 按<检验条例>的有关规定,除完成对电流互感器的极性及其二次电缆相别的检验外,还要完成对断路器及其操作回路的检验工作,才能进行本试验。屏内除跳闸连片以外,所有接线应恢复至正常运行状态,即所有在检验过程中临时断开及加入的连片、端子、连线、卡住的继电器、触点间纸片、垫物等,都必须恢复正常,特别是电流回路不得开路。 利用系统工作电压及负荷电流进行检验是对装置交流二次回路接线是否正确的最后一次检验,因此,必须认真对待,不得草率从事,事先要做出检验的预期结果,以保证装置检验的正确性。 1.1 检验交流电压、交流电流相序 装置在正常状态下,按”P”键和”2”键打印采样报告。UA、UB、UC由正到负过零点时间应依次超前4个采样点(采样点间隔对应30°,4×30°=120°)。UA、UB、UC的有效值乘以电压互感器变比应与控制室电压表计值一致。若不一致时,应重点检查试验电源的波形是否有畸变,畸变时重做检验。采样报告中IA、IB、IC由正到负过零点时间亦应依次超前4个采样点。各相电流的有效值乘以电流互感器变比应与控制室电流表计值一致。3U0、3I0应接近于零。按”P”及”4”键打印采样报告,检同期所取的两个电压(母线电压与线路电压)的采样值应一致。 利用其它装置内的已知各相电压,用高内阻电压表核对本装置内的各相电压相位和相序。 1.2 测定负荷电流相位 本项试验可与第1.1条同时进行。 假定某一220kV线路送有功P=86.6MW,送无功Q=50Mvar,负荷电流I=260A,电流互感器变比为600/5。 在正常运行状态下,按”P”键及”2”键打印采样报告,按通用式=tg-1(/)计算出功率因数角=tg-1(50/86.6)=30°,即各相电压超前同名相电流30°,如图1.10所示。在采样报告中各相电压比同名相电流由正到负过零点应依次超前1个采样点。9的有效值应为2.2A。 1.3 检验3U0回路接线 再一次强调本装置零序电流和零序电压的极性端均应分别同电流互感器和电压互感器开口三角的极性端相连。不允许将3I0及3U0回路均反接。 对电压互感器开口三角的L、N线在导通核对正确的基础上,再用高内阻电压表分别测定屋外电压互感器端子箱和保护屏端子排外开口三角绕组的电压,在外界磁场对电缆无感应的情况下,N端对地应无电压,L端对地电压为少许的不平 图1.10 负荷电流相位测量 衡电压,且将电压互感器端子箱和保护屏端子排上的开口三角绕组处同时测量到的不平衡电压进行核对,两值应一样。如果符合上述测量结果,则说明从屋外电压互感器端子箱到保护屏之间的L、N线是正确的。 零序功率方向元件在系统接地短路时是否能正确动作,还决定于电压互感器开口三角的接线是否符合保护装置的极性要求。 对于新建的变电所的电压互感器的极性校验,可在屋外电压互感器端子箱和保护屏端子排处分别进行,测定二次和三次绕组的各同名相 之间电压,如开口三角绕组按如图1.11(b) 所示a头接地(头指”·”侧,尾指非”·”侧)方式引出,则极性正确时所测电压值(当电压互感器的二次和三次电压力:100/V和100V时)为 UAa+=57.7V UBb+=86.4V UCc+=42.3V 图1.11 电压互感器开口三角按a头接地时的相量图及接线图 其相量图如图1.11(a)所示。 若开口三角绕组按如图1.12(b)所示a尾接地方式引出,则极性正确时所测得电压值为 UAa-=57.7V UBb-=138.2V UCc-=157.7V 其相量图如图1.12(a)所示。 如果电压互感器三次绕组不是按以上两种接线方式连接,亦仍可仿照上述方法加以判断。在电压互感器端子箱处,首先查清楚N为接地端,然后在引出端处断开”L”,而与”S”相连,即对外输出S-N电压,一直经过电缆及有关的中转屏,把电压互感器三次的S-N电压加到微机装置的3U0绕组上。注意在改线前应使装置进入”不对应”状态。 若电压互感器开口三角按图1.11所示a头接地接线,则微机保护装置感受到的零序电压为 = 图1.12 电压互感器开口三角按a尾接地时的相量图及接线图a)相量图;(b)接线图 此时按P键及3键打印采样报告,3U0应与UA采样值相位相同,幅值相差倍(屏的3U0N端子与UN端子短接)。 若电压互感器开口三角按图1.12所示a尾接地接线,则微机保护装置感受到的零序电压为 = 此时按P键及3键打印采样报告,3U0应与UA采样值相位相同,幅值相差倍(屏的3U0L端子与UN端子短接)。 对已运行的变电所,3U0回路的检查能够参照已运行的且零序功率方向元件正 确动作过的电压互感器开口三角的接线进行。或者在L、N线校线正确、L线无断 线的基础上,把S端用电缆线临时引至微机保护屏上代替L端,参照上述方法进行校验。 此项试验完成后,将接线恢复到正常运行状态。       图1.13 3I0回路检验示意图 1.4 检验3I0回路接线 在保护屏外侧将IB、IC、IN三条线短接,再在端子排处将IB、IC(×处)断开,如图1.13所示,则3I0回路电流即是IA。此时,按P键及2键打印采样报告,则3I0与IA采样值应大小相等、相位相同。 检验正确后,将屏内的试验接线及装置上的 开关全部恢复正常。
