施工升降机每月检查表
表F施工升降机每月检查表
设备型号

备案登记号

工程名称

工程地址

设备生产厂

出厂编号

出厂日期

安装高度

安装负责人

安装日期

检查结果代号说明
√=合格 О=整改后合格 ×=不合格 无=无此项
名称
序号
检查项目
要求
检查结果
备注
标志
1
统一编号牌
应设置在规定位置

2
警示标志
吊笼内应有安全操作规程，操纵按钮及其他危险处应有醒目的警示标志，施工升降机应设限载和楼层标志；

基础和维护设施
3
地面防护围栏门机电联锁保护装置
应装机电联锁装置，吊笼位于底部规定位置地面防护门才能打开，地面防护围栏门开启后吊笼不能启动；

4
地面
防护围栏
基础上吊笼和对重升降通道周围应设置防护围栏，地面防护围栏高≥1.8m；

5
安全防护区
当施工升降机基础下方有施工作业区时，应加设防对重坠落伤人的安全防护区及其安全防护措施；

6
电缆收集筒
固定可靠电缆能正确导入

7
缓冲弹簧
应完好

金属结构件
8
金属结构件外观
无明显变形、脱焊、开裂和锈蚀

9
螺栓连接
紧固件安装准确、紧固可靠

10
销铀连接
销轴连接定位可靠

11

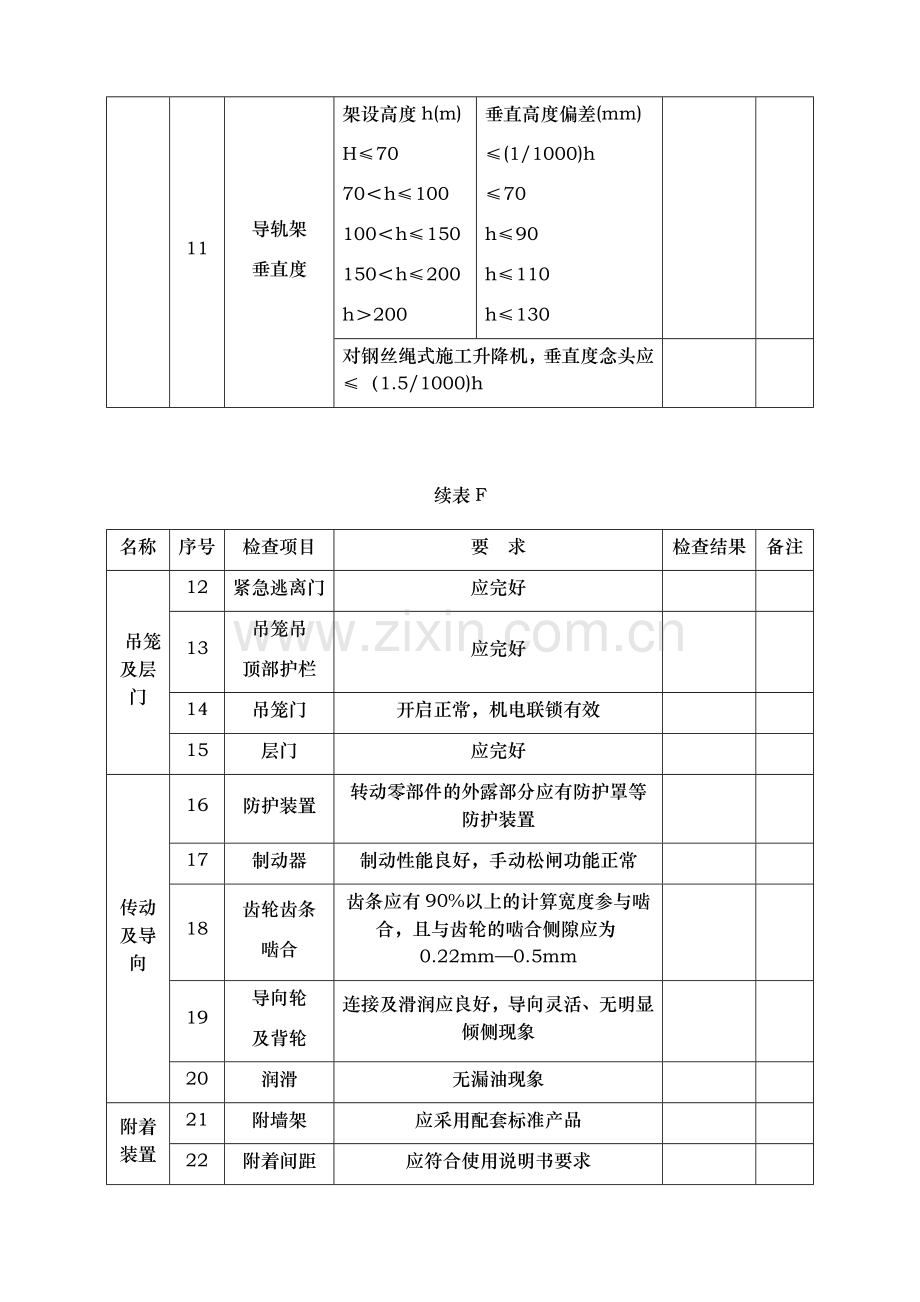

导轨架
垂直度
架设高度h(m)
H≤70
70＜h≤100
100＜h≤150
150＜h≤200
h＞200
垂直高度偏差(mm)
≤(1/1000)h
≤70
h≤90
h≤110
h≤130

对钢丝绳式施工升降机，垂直度念头应≤（1.5/1000)h

续表F
名称
序号
检查项目
要 求
检查结果
备注
吊笼及层门
12
紧急逃离门
应完好

13
吊笼吊
顶部护栏
应完好

14
吊笼门
开启正常，机电联锁有效

15
层门
应完好

传动及导向
16
防护装置
转动零部件的外露部分应有防护罩等防护装置

17
制动器
制动性能良好，手动松闸功能正常

18
齿轮齿条
啮合
齿条应有90%以上的计算宽度参与啮合，且与齿轮的啮合侧隙应为0.22mm—0.5mm

19
导向轮
及背轮
连接及滑润应良好，导向灵活、无明显倾侧现象

20
润滑
无漏油现象

附着装置
21
附墙架
应采用配套标准产品

22
附着间距
应符合使用说明书要求

23
自由端高度
应符合使用说明书要求

24
与构筑物连接
应牢固可靠

安全装置
25
防坠安全器
应在有效标定期限内使用

26
放松绳开关
应有效

27
安全钩
应完好有效

28
上限位
安装位置：提升速度v＜0.8（m/s）时，留有上部安全距离应≥1.8(M)，v≥0.8（m/s）时，留有上部安全距离应≤1.8+0.1v2(M)

29
上极限开关
极限开关应为非自动复位型，动作时能切断总电源，动作后须手动复位才能使吊笼启动

30
下限位
应完好有效

31
越程距离
上限位和上极限开关之间的越程距离应≥0.15m

32
下极限开关
应完好有效

33
紧急逃离门安全开关
应有效

34
急停开关
应有效

续表F
名称
序号
检查项目
要 求
检查结果
备注
电气系统
35
绝缘电阻
电动机及电气元件（电子元器件部分除外）的外地绝缘电阻应≥0.5MΩ；电气线路的对地绝缘电阻应≥1MΩ

36
接地保护
电动机和电气设备金属外壳均应接地，接地电阻应≤4Ω

37
欠压、零位保护
应有效

38
电气线路
排列整齐，接地，零线分开

39
相序保护装置
应有效

40
通讯联络装置
应有效

41
电缆与电缆导向
电缆应完好无破损，电缆导向架按规定设置

对重和钢丝绳
42
钢丝绳
应规格正确，且未达到报废标准

43
对重导轨
接缝平整，导向良好

44
钢丝绳端部固结
应固结可靠，绳卡规格应与绳径匹配，其数量不得少于3个，间距不小于绳径的6倍，滑鞍应放在受力一侧

检查结论：
租赁单位意见：

年 月 日
安装单位意见：

年 月 日
使用单位意见：

年 月 日
监理单位意见：

年 月 日
施工升降机每月维修、保养纪录
工程名称

工程地址

设备型号

备案登记号

设备生产厂

出厂编号

出厂日期

安装高度

检查结果代号说明
√=合格 О=整改后合格 ×=不合格 无=无此项
检查项目
序号
内容和要求
检查结果
备注
主要部件
1
导轨架、附墙架连接安装齐全、牢固、位置正确

2
螺栓柠紧力矩达到技术要求、开口销完全撬开

3
导轨架安装垂直度满足要求

4
结构件无变形、开焊、裂纹

5
对重导轨符合使用说明书要求

传动系统
6
钢丝绳规格正确，未达到报废标准

7
钢丝绳固定和编结符合标准要求

8
各部位滑轮转动灵活、可靠、无卡阻现象

9
齿轮、齿条引轮符合标准要求、保险装置可靠

10
各润滑点润滑良好、润滑油牌号正确

11
各机构转动平稳、无异常响声

12
制动器、离合器动作灵活可靠

电气系统
13
供电系统正常，额定电压值偏差≤±5%

14
接触器、续电器接触良好

15
仪表、照明、报警系统完好可靠

16
控制、操纵装置动作灵活、可靠

17
各种电气安全保护装置齐全、可靠

18
电气系统对导师轨器的绝缘电阻应≥0.5MΩ

19
接地电阻应≤4Ω

检查项目
序号
内容和要求
检查结果
备注
安全系统
20
防坠安全器在有效际定期限内

21
防坠安全器灵敏可靠

22
超载装置灵敏可靠

23
上、下限位开关灵敏可靠

24
上、下极限开关灵敏可靠

25
急停开关灵敏可靠

26
安全钩完好

27
额定载重量标牌牢固清晰

28
地面防护围栏门、吊笼门机电联锁灵敏可靠

试运行
29
空载
双吊笼施工升降机应分别对两个吊笼进行试运行。试运行中吊笼应启动制动正常、运行平稳、无导演现象。

30
额定载重量

31
125%额定载重量

坠落试验
32
吊笼制动后，结构及连接件应无任何损坏或永久变形，且制动距离应符合要求

租赁单位意见：

年 月 日
安装单位意见：

年 月 日
使用单位意见：

年 月 日
监理单位意见：

年 月 日
