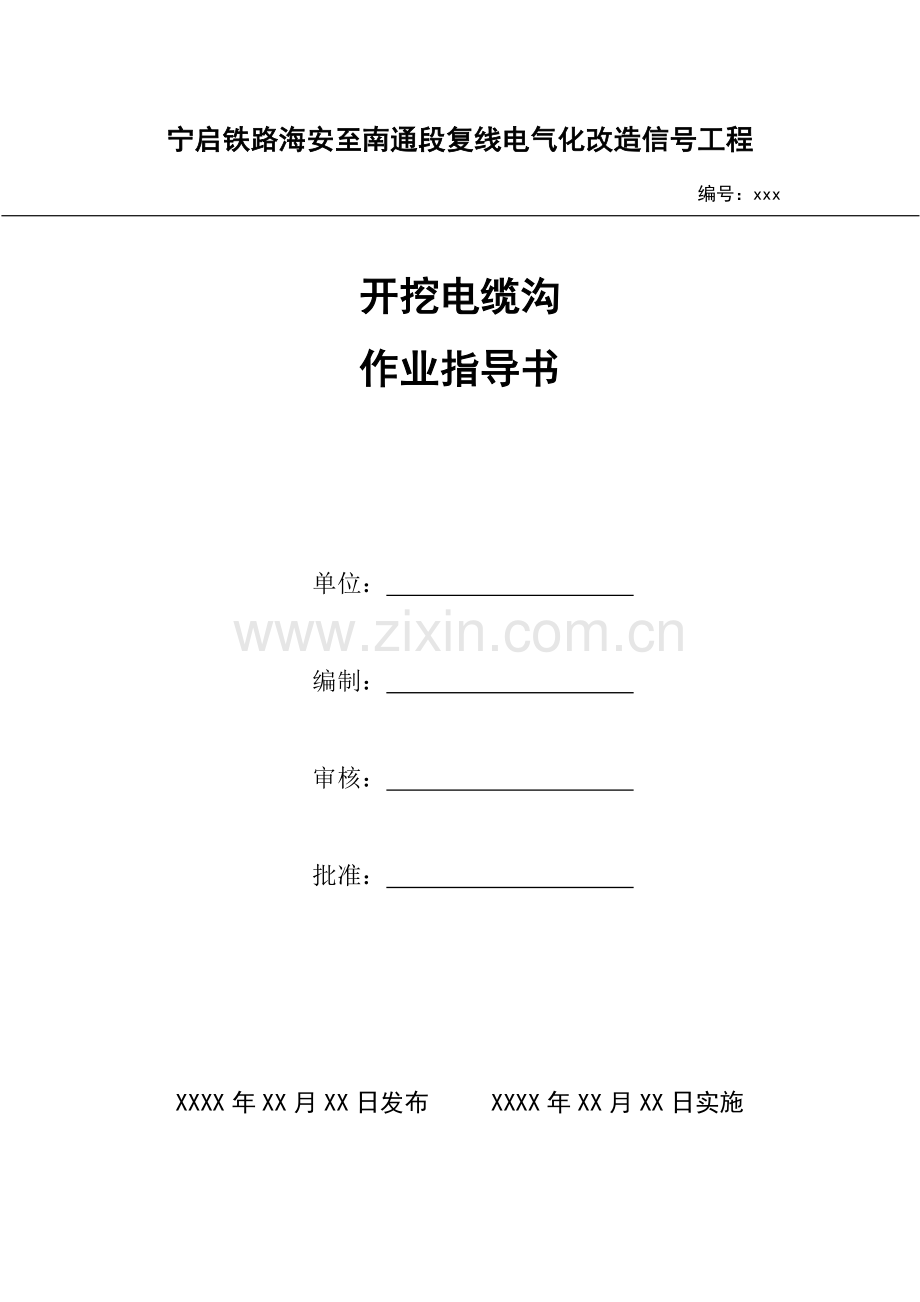

202开挖电缆沟作业指导书.doc_第1页
第1页 / 共7页
202开挖电缆沟作业指导书.doc_第2页
第2页 / 共7页
202开挖电缆沟作业指导书.doc_第3页
第3页 / 共7页
202开挖电缆沟作业指导书.doc_第4页
第4页 / 共7页
202开挖电缆沟作业指导书.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

1、宁启铁路海安至南通段复线电气化改造信号工程编号:xxx开挖电缆沟作业指导书单位: 编制: 审核: 批准: XXXX年XX月XX日发布 XXXX年XX月XX日实施宁启铁路海安至南通段复线电气化改造信号工程开挖电缆沟作业指导书1. 适用范围适用于宁启铁路海安至南通段复线电气化改造信号工程开挖电缆沟施工。2. 作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。2.2外业技术准备施工作业层

2、中所涉及的各种外部技术数据收集。修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。3. 技术要求3.1平行于轨道的电缆沟距最近钢轨轨底边缘的距离为:线路外侧不得小于2m;当路肩宽度不够时,在保证轨底边缘与电缆沟的斜面距离不得小于2m时,可减至不小于1.7m;在线路间时,不得小于1.6m;当线间距为4.5m时,不得小于1.5m。3.2平行于公路的直埋电缆沟距公路面、排水沟边沿不得小于1m。3.3电缆径路的选择应符合设计及定测要求。3.4电缆沟的深度应符合下表的规定。序号电缆沟位置埋深(m)1区间1.2站内0.72石质0.53水田1.44穿越公路(距路面基底)1.25穿越

3、沟、渠1.26市区人行道1.04. 施工程序与工艺流程4.1施工程序施工程序为:施工准备径路调查电缆沟开挖自检验收4.2工艺流程施工准备电缆径路调查电缆径路复测电缆沟开挖自检验收下道工序地下管线探测相关配合单位安全防护5. 施工要求5.1施工准备5.1.1根据设计图纸对电缆径路复测的台账进行仔细核对。了解径路沿线土质、地下设施、交通运输等情况。5.1.2与业主、车务、电务、工务、供电等运营管理部门签订安全配合协议。5.1.3做好带班人员、防护员和施工人员上道前的安全教育。5.2径路调查对照设计图纸,用白灰或竹签对电缆径路进行定位,再进行复测,确保径路满足施工规范及设计要求。5.3电缆沟开挖5.

4、3.1施工人员在挖沟时尽量不超出画线的范围。如果超出了探测范围,那么探测和画线工作就变的毫无意义。如果因施工需要必须超出画线范围时,也要经过探测后再施工。5.3.2开挖电缆沟要求沟直且沟底平,同时要深度符合电缆的埋设深度; 电缆沟深度距地面不能小于800mm;(此为路基) 石质地段电缆沟深度不能小于500mm; 在农田及有农作物地段电缆沟深度不能小于1400mm; 箱盒设备处的储备电缆埋设深度受条件限制不能与引入沟同深时,可以适当减少电缆的埋设深度,但也不能小于200mm,同时在箱盒设备处设置围桩进行防护; 在铁路边开挖电缆沟及开挖过道时,要采取相应的防护措施避免污染道床。防护材料如彩条布或塑

5、料布等。5.3.3开挖电缆沟时应注意尽量缩短电缆沟敞口时间,尽量不要敞口过夜。已经挖好的电缆沟敞口过夜时,必须采取安全防护措施,并及时通知车务人员注意,同时设专人防护。在线路附近施工时,设专人防护,列车接近时通知施工人员注意避让。两人前后同时开挖电缆沟时,两人间的施工距离一般不小于5米,防止碰伤事故的发生。5.3.4电缆过道的施工一般采用顶管的施工方法,条件允许的情况下采用开挖和掏挖的方法。电缆过道时,要避开钢轨接缝处。施工时必须设专人防护,不允许中途停止施工使过道敞口过夜。5.3.5按不同地段埋深要求,对电缆沟进行开挖。注意:确保煤气管道、输油管道、电力电缆、通信信号光电缆等地下既有管线的安

6、全。5.3.6确保铁路沿线工务设施、车辆设施、信号设施等的安全。5.3.7特殊地段须当天开挖当天回填并夯实(包括:防洪堤坝、铁路路肩、站场以及有滑坡、塌方地段)。5.3.8对施工中可能威胁到人身安全的开挖地段应设专人防护。5.3.9及时做好沿线受损农作物的青苗赔偿。6. 劳动组织6.1劳动力组织方式:采用架子队组织模式。6.2施工人员应结合试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。每个作业工地人员配备表负责人1人技术员1人专兼职安全员3人质检员1人工班长1人信号工58人劳务工3050人其中负责人、工班长、技术员、专兼职安全员、质检员、信号工必须由施工企业正式职工担任,并可根据

7、工程情况适当配备若干劳务工人。7. 工器具配置配备地下管线探测仪1台、铁锹若干把、应急包(信号工工具1套、电缆接续材料1套)1套、彩条布若干米、编织袋若干袋。8. 质量控制及检验8.1质量控制及质量检验8.1.1电缆沟径路的选择应防护设计及定测要求。检验数量:全检。检验方法:观察检查。8.1.2平行于轨道的电缆沟距最近钢轨轨底边缘的距离为:线路外侧不得小于2m;当路肩宽度不够时,在保证轨底边缘与电缆沟的斜面距离不得小于2m时,可减至不小于1.7m;在线路间时,不得小于1.6m;当线间距为4.5m时,不得小于1.5m。检验数量:全检。检验方法:观察、测量检查。8.1.3平行于公路的直埋电缆沟距公

8、路面、排水沟边沿不得小于1m。检验数量:全检。检验方法:观察、测量检查。8.1.4电缆沟开挖好后,深度应满足设计要求;沟底平整。检验数量:全检。检验方法:测量检查。9. 安全及环保要求9.1安全要求9.1.1施工区域应设警示标志,严禁非工作人员出入。9.1.2进入施工现场的人员,必须穿防护服(工作服),佩带安全帽,并系好帽带。9.1.3施工时在车站行车室设置驻站安全联络员,配备必要的通讯工具,与现场安全防护员及时通报行车信息。设专人负责登记要点和销记。9.1.4机具、挖出的道碴泥土摆放不得侵限,以确保铁路行车安全。9.1.5为保证施工安全,现场应有专人统一指挥,坚持班前进行安全教育制度。9.2环保要求9.2.1电缆沟开挖前,为防止污染道床,先铺好彩条布。9.2.2电缆沟开挖后多余的泥土运到当地环保部门指定的的地点弃置。按环保部门要求集中处理生活中的污水。9.2.3保护当地自然植被,采取措施使地表植被的损失减少到最低限度。
