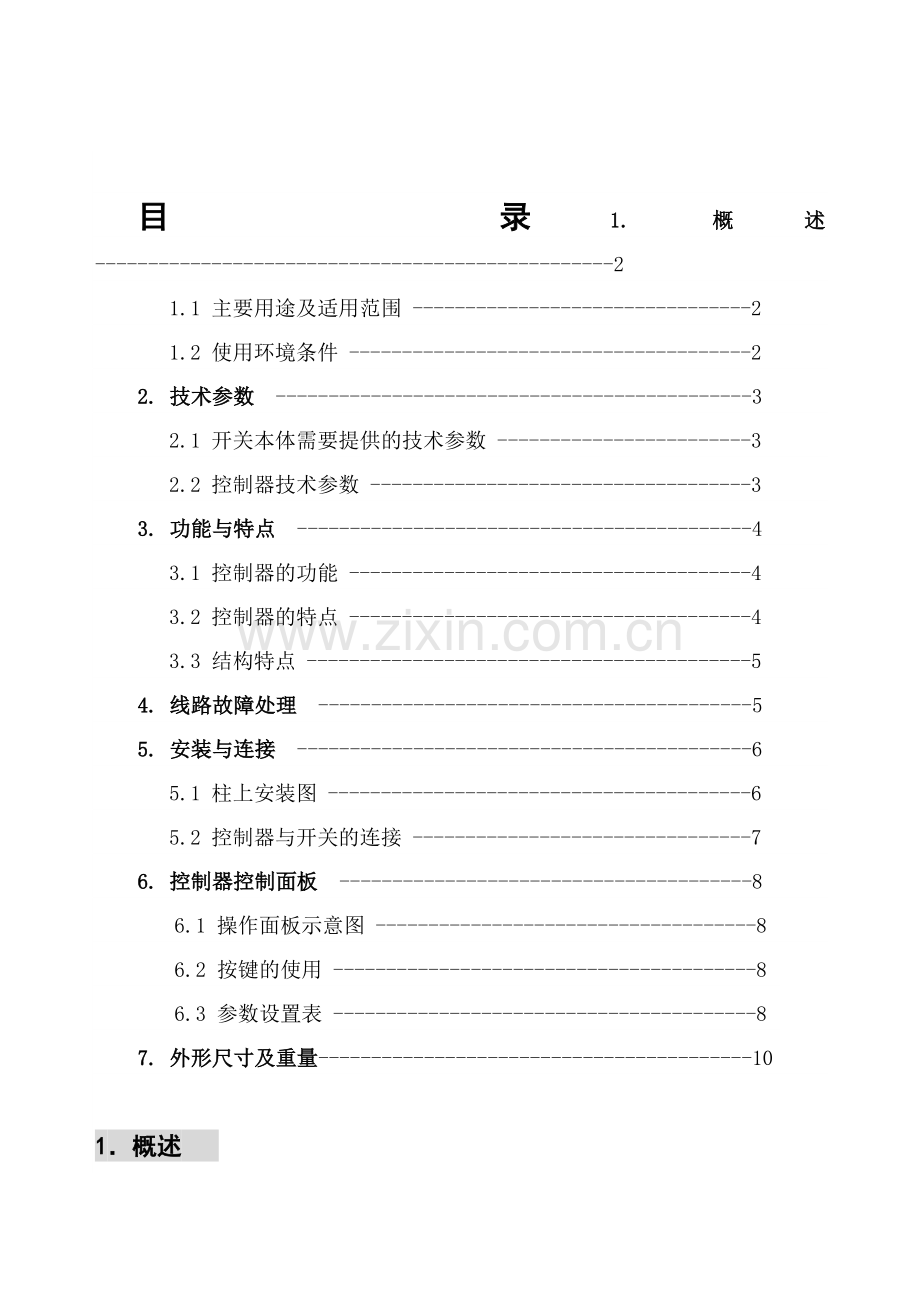

目 录1. 概述 -------------------------------------------------2
1.1 主要用途及适用范围 --------------------------------2
1.2 使用环境条件 --------------------------------------2
2. 技术参数 ---------------------------------------------3
2.1 开关本体需要提供的技术参数 ------------------------3
2.2 控制器技术参数 ------------------------------------3
3. 功能与特点 -------------------------------------------4
3.1 控制器的功能 --------------------------------------4
3.2 控制器的特点 --------------------------------------4
3.3 结构特点 ------------------------------------------5
4. 线路故障处理 -----------------------------------------5
5. 安装与连接 -------------------------------------------6
5.1 柱上安装图 ----------------------------------------6
5.2 控制器与开关的连接 --------------------------------7
6. 控制器控制面板 ---------------------------------------8
6.1 操作面板示意图 ------------------------------------8
6.2 按键的使用 ----------------------------------------8
6.3 参数设置表 ----------------------------------------8
7. 外形尺寸及重量-----------------------------------------10

1．概述

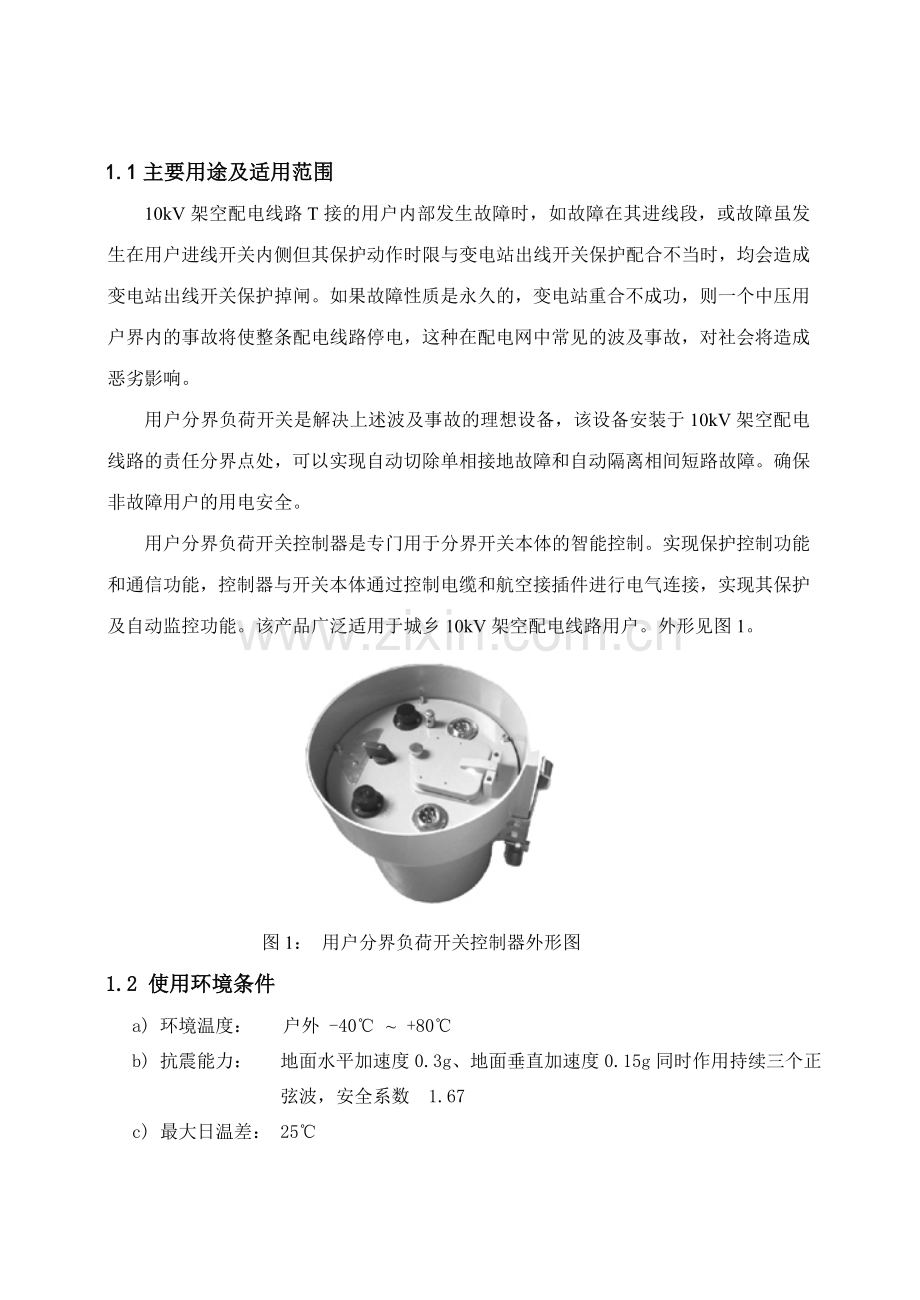

1.1主要用途及适用范围
10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。
用户分界负荷开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。
用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。外形见图1。

图1： 用户分界负荷开关控制器外形图
1.2 使用环境条件
a) 环境温度： 户外 -40℃ ~ +80℃
b) 抗震能力： 地面水平加速度0.3g、地面垂直加速度0.15g同时作用持续三个正
弦波，安全系数 1.67
c) 最大日温差： 25℃
d) 日照强度： 0.1W/cm2(风速0.5m/s时)
e) 最大风速： ≤25m/s
f) 最大覆冰厚度： 10mm
g) 运行环境： 户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
h) 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
2．技术参数
2.1 开关本体需要提供技术参数（见表1）
表1
序号
名 称
单 位
数 据
备 注
1
额定电压
kV

2
额定电流
A

3
额定短路关合电流（峰值）
kA

4
额定电流开关性能
次

5
分闸时间
ms

6
合闸弹跳时间
ms

7
开关合（分）闸同期性
ms

8
内置线路电流互感器变比

600：1

9
分合闸电压
V

2.2 控制器技术参数（见表2）
表2
序号
项 目
规 定 值
备 注
1
输入工作电压
AC220V

2
输入工作电压频率
50Hz

3
输入工作电压允许波动范围
±10%

4
整机功耗
＜10W

5
输出电压（合闸/分闸操作）
220VAC/220VDC

6
输出控制接点容量
60A

8
采样相电流输入值
0 ~10A
10A以上允许饱和
9
采样零序电流输入值
0 ~50A
10A以上允许饱和，50A正常跳闸
10
电量输入值允许采样误差
±4%
饱和区不作要求
11
分闸闭锁一次电流整定范围
120-600A

12
相间故障确认时间值
0.3S

13
零序保护一次电流整定范围
0.2~4.0A
步长0.2A（0＝退出）
14
零序保护动作延时时间值
0.2 ~2.0 S
步长0.2S
15
低电压动作值
10~160V

16
简单遥控器距离
不小于30米

17
抗高频干扰
IV级
GB/T15153.1
18
静电放电
V级
GB/T15153.1
19
浪涌干扰
IV级
GB/T15153.1
20
快速瞬变
4000V
参考GB/T15153.1
3．功能与特点
3.1控制器的功能
* LED状态指示
* 分闸电流闭锁
* 相间故障识别
* 事件记录
* 零序保护
* 实时时钟
* PDA测控(FDR-13除外)
* 遥控 (注：PDA控制分闸后，遥控合闸无效。）
3.2控制器的特点
* 分合闸回路采用防误动软硬件设计，并具有防跳功能；
* 零序电流可以区分区内和区外故障；
* 遥控分合闸采用了防止误动设计；
* 参数可由编码数字开关设置或PDA设置；
* 参数可由PDA读取(FDR-13除外)。
3.3结构特点
a) 控制器为独立防水密封体，圆柱形结构，微机型的继电保护及监控装置；
b) 控制器具有耐候性强、抗凝露的防护特点和体积小重量轻的结构特点；
c) 通过航空接插件及多芯控制电缆与开关本体进行连接，连接可靠性好、防护等级高。
4．线路故障处理
控制器输入信号共四个，A相电流、C相电流、零序电流、PT电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。下表为不同系统的故障处理结果：
单相接地故障：
系 统 接 地 方 式
故 障 点
保 护 处 理
中性点不接地系统
中性点经消弧线圈接地
用户界内
跳 闸
中性点经小电阻接地
用户界内
先于变电站保护动作跳闸
中性点不接地系统
中性点经消弧线圈接地
中性点经小电阻接地
用户界外
不动作
相间短路故障处理：
故障点
保 护 处 理
用户界内
电源侧断路器跳闸停电后，分界负荷开关分闸
用户界外
不动作
状态指示：
TV灯： 亮--控制器有电，灭—控制器无电
运行灯：间隙亮—程序运行正常，常亮或常灭—程序不正常
异常灯：亮—自检异常，灭--自检正常
接地灯：亮--零序超定值，灭—零序未超定值
短路灯：亮—相间超定值，灭—相间未超定值；
闭锁灯：亮—控出闭锁,灭—控出无闭锁。
5．安装与连接
5．1柱上安装示意图
分界开关本体与控制器同杆安装，其连接如下图：

图2：开关与控制器安装示意图
5.2控制器与开关的连接

图3：FDR-11/13（带分合闸线圈）示意
图中：LS为5芯航插,TA为6芯航插

图4： FDR-1型TA航空插头接线图
（FXQ为分闸线圈；HXQ为合闸线圈）

6．控制器控制面板
6.1控制面板示意图

图5：面板示意
6.2按键的使用
按“接地”试验键进行模拟接地故障；按“相间”试验键进行模拟相间故障。

6.3 参数设置表

7．外形尺寸及重量

图6：结构外形

（单位：mm 重量小于：3..5千克）
