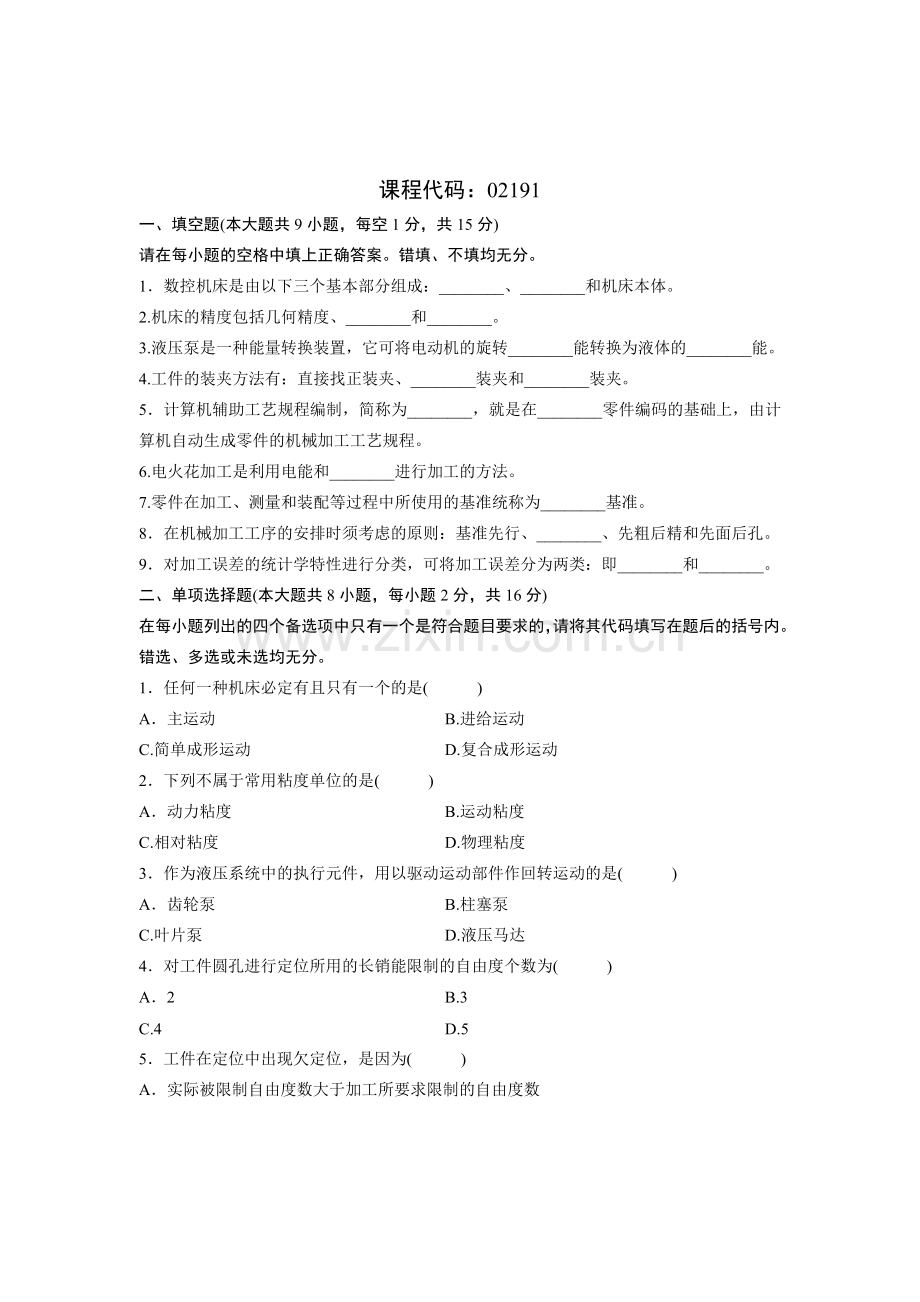

课程代码：02191
一、填空题(本大题共9小题，每空1分，共15分)
请在每小题的空格中填上正确答案。错填、不填均无分。
1．数控机床是由以下三个基本部分组成：________、________和机床本体。
2.机床的精度包括几何精度、________和________。
3.液压泵是一种能量转换装置，它可将电动机的旋转________能转换为液体的________能。
4.工件的装夹方法有：直接找正装夹、________装夹和________装夹。
5．计算机辅助工艺规程编制，简称为________，就是在________零件编码的基础上，由计算机自动生成零件的机械加工工艺规程。
6.电火花加工是利用电能和________进行加工的方法。
7.零件在加工、测量和装配等过程中所使用的基准统称为________基准。
8．在机械加工工序的安排时须考虑的原则：基准先行、________、先粗后精和先面后孔。
9．对加工误差的统计学特性进行分类，可将加工误差分为两类：即________和________。
二、单项选择题(本大题共8小题，每小题2分，共16分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．任何一种机床必定有且只有一个的是( )
A．主运动 B.进给运动
C.简单成形运动 D.复合成形运动
2．下列不属于常用粘度单位的是( )
A．动力粘度 B.运动粘度
C.相对粘度 D.物理粘度
3．作为液压系统中的执行元件，用以驱动运动部件作回转运动的是( )
A．齿轮泵 B.柱塞泵
C.叶片泵 D.液压马达
4．对工件圆孔进行定位所用的长销能限制的自由度个数为( )
A．2 B.3
C.4 D.5
5．工件在定位中出现欠定位，是因为( )
A．实际被限制自由度数大于加工所要求限制的自由度数
B.实际限制自由度数大于六点
C.实际限制自由度数少于六点
D.加工所要求限制的自由度定位中没有被限制
6．工件受热均匀变形时主要会使工件产生________误差。( )
A．位置 B.尺寸
C.形状 D.尺寸和形状
7．装配尺寸链的组成应( )
A．采用最长路线原则 B.采用最短路线原则
C.不超过5个尺寸 D.不包含公共环
8．在装配过程中，不经任何选择、修配、调整，将加工合格的零件装配起来就能满足装配精度的方法叫( )
A．互换法 B.选配法
C.修配法 D.调整法
三、名词解释(本大题共5小题，每小题3分，共15分)
1.复合成形运动
2.节流调速
3.机械加工精度
4.工步
5.加工原理误差
四、简答题(本大题共4小题，每小题4分，共16分)
1．简述液压泵的排量和流量有何区别？
2．简述溢流阀的主要作用有哪些？
3．简述粗基准的选择原则。
4．简述利用装配尺寸链的原理，达到装配精度的工艺方法有哪些？
五、计算题(本大题共2小题，每小题10分，共20分)
1．加工一批轴零件，其直径尺寸要求为mm，加工后尺寸满足正态分布，均方根差σ=0.02mm，分布曲线中心比公差带中心大0.03mm。（1）分别计算工艺系统的常值性系统误差和变值性系统误差？（2）计算合格品率；（3）计算工序能力系数；（4）分析废品产生的原因。
z
0.5
1.0
1.5
2.0
2.5
3.0
3.4
4.0
φ(z)
0.1915
0.3413
0.4332
0.4772
0.4938
0.49865
0.49966
0.49997
2．采用调整法铣削图示小轴零件上的槽面。试标注以大端端面定位时，铣槽的轴向工序尺寸及其上、下偏差。
六、分析与读图题(本大题共3小题，每小题6分，共18分)
1．如图所示为一个双泵供油回路，试简述其工作过程并说明元件1和元件2的名称。
2．下图为铣工件右上角台阶的两种定位方案，从定位误差及操作方便性分析这两种定位方式a及b的优缺点。
3．下图所示零件，各平面和孔已加工完毕，现在工件上铣槽，试：(1)指出必须限制的自由度有哪些；(2)选择定位基准面；
