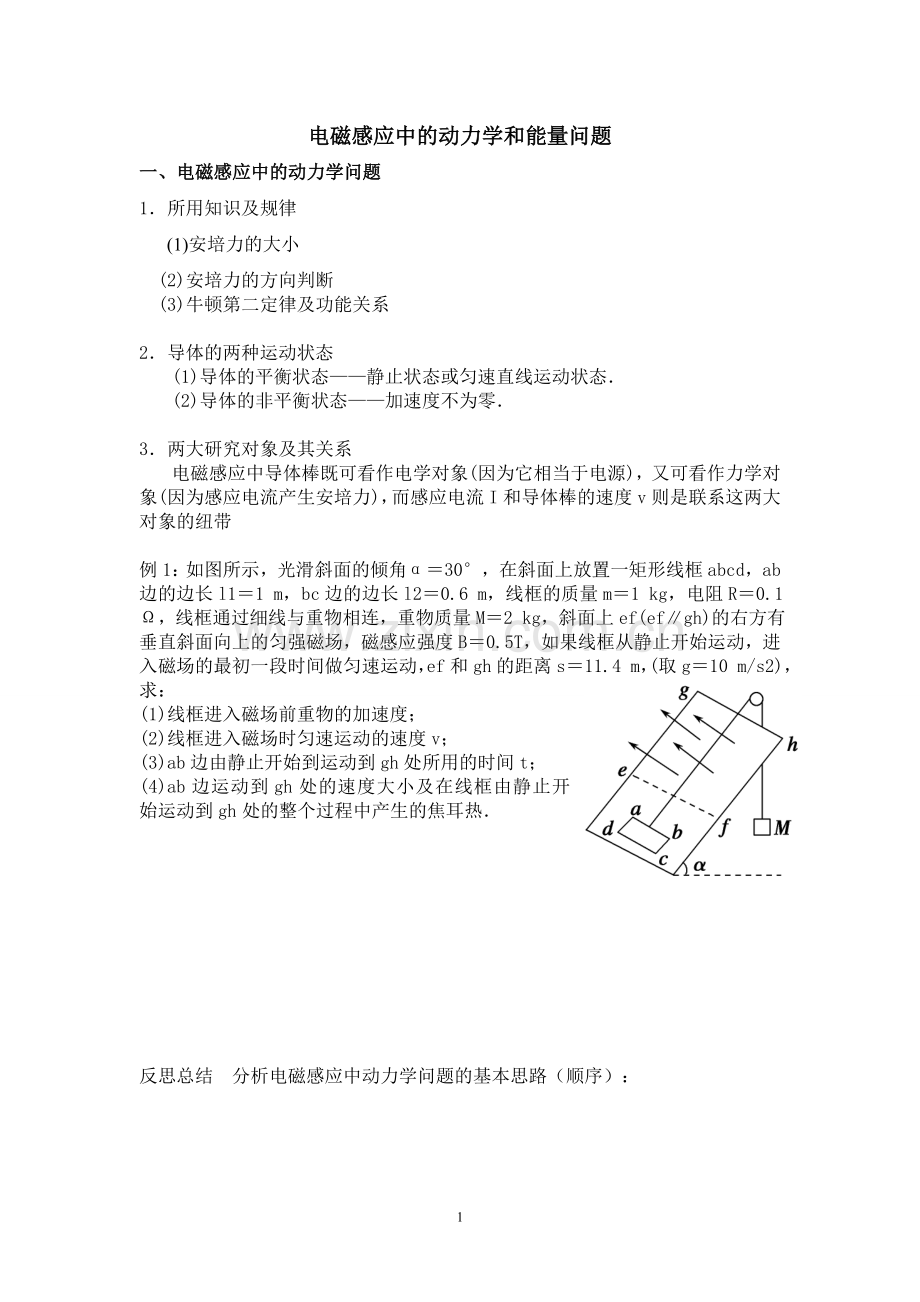

电磁感应中的动力学和能量问题
一、电磁感应中的动力学问题
1．所用知识及规律
(1)安培力的大小
(2)安培力的方向判断
(3)牛顿第二定律及功能关系

2．导体的两种运动状态
(1)导体的平衡状态——静止状态或匀速直线运动状态．
(2)导体的非平衡状态——加速度不为零．

3．两大研究对象及其关系
电磁感应中导体棒既可看作电学对象(因为它相当于电源)，又可看作力学对象(因为感应电流产生安培力)，而感应电流I和导体棒的速度v则是联系这两大对象的纽带

例1：如图所示，光滑斜面的倾角α＝30°，在斜面上放置一矩形线框abcd，ab边的边长l1＝1 m，bc边的边长l2＝0.6 m，线框的质量m＝1 kg，电阻R＝0.1 Ω，线框通过细线与重物相连，重物质量M＝2 kg，斜面上ef(ef∥gh)的右方有垂直斜面向上的匀强磁场，磁感应强度B＝0.5 T，如果线框从静止开始运动，进入磁场的最初一段时间做匀速运动，ef和gh的距离s＝11.4 m，(取g＝10 m/s2)，求：
(1)线框进入磁场前重物的加速度；
(2)线框进入磁场时匀速运动的速度v；
(3)ab边由静止开始到运动到gh处所用的时间t；
(4)ab边运动到gh处的速度大小及在线框由静止开始运动到gh处的整个过程中产生的焦耳热．

反思总结　分析电磁感应中动力学问题的基本思路（顺序）：

即学即练1：如图所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab可沿导轨自由滑动，导轨一端连接一个定值电阻R，金属棒和导轨电阻不计．现将金属棒沿导轨由静止向右拉，若保持拉力F恒定，经时间t1后速度为v，加速度为a1，最终以速度2v做匀速运动；若保持拉力的功率P恒定，棒由静止经时间t2后速度为v，加速度为a2，最终也以速度2v做匀速运动，则(　　)．
A．t2＝t1　 B．t1>t2　
C．a2＝2a1　 D．a2＝5a1
即学即练2：如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，M、P之间接电阻箱R，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B＝0.5 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得其在下滑过程中的最大速度为vm.改变电阻箱的阻值R，得到vm与R的关系如图乙所示．已知轨道间距为L＝2 m，重力加速度g取10 m/s2，轨道足够长且电阻不计．
(1)当R＝0时，求杆ab匀速下滑过程中产生的感应电动势E的大小及杆中电流的方向；
(2)求杆ab的质量m和阻值r；
(3)当R＝4 Ω时，求回路瞬时电功率每增加1 W的过程中合外力对杆做的功W.

二、电磁感应中的能量问题
1．电磁感应中的能量转化
2．求解焦耳热Q的三种方法

例2、如图所示，足够长的光滑平行金属导轨MN、PQ竖直放置，一匀强磁场垂直穿过导轨平面，导轨的上端M与P间连接阻值为R＝0.40 Ω的电阻，质量为m＝0.01 kg、电阻为r＝0.30 Ω的金属棒ab紧贴在导轨上．现使金属棒ab由静止开始下滑，其下滑距离与时间的关系如下表所示，导轨电阻不计，重力加速度g取10 m/s2.试求：
(1)当t＝0.7 s时，重力对金属棒ab做功的功率；
(2)金属棒ab在开始运动的0.7 s内，电阻R上产生的焦耳热；
(3)从开始运动到t＝0.4 s的时间内，通过金属棒ab的电荷量．
时间t(s)
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
下滑距离s(m)
0
0.1
0.3
0.7
1.4
2.1
2.8
3.5

即时训练3：如图，足够长的U型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电量为q时，棒的速度大小为v，则金属棒ab在这一过程中 (　　)．
A．运动的平均速度大小为v
B．下滑的位移大小为
C．产生的焦耳热为qBLv
D．受到的最大安培力大小为sin θ

即时训练4：某兴趣小组设计了一种发电装置，如图所示．在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为π，磁场均沿半径方向．匝数为N的矩形线圈abcd的边长ab＝cd＝l、bc＝ad＝2l.线圈以角速度ω绕中心轴匀速转动，bc边和ad边同时进入磁场．在磁场中，两条边所经过处的磁感应强度大小均为B，方向始终与两边的运动方向垂直．线圈的总电阻为r，外接电阻为R.求：
(1)线圈切割磁感线时，感应电动势的大小Em；
(2)线圈切割磁感线时，bc边所受安培力的大小F；
(3)外接电阻上电流的有效值I.
