《高频电子技术》模拟考试试卷三
班级 姓名 学号
题目
一
二
三
四
五
六
七
八
总分
得分

得分
评分人

一、填空题（每空1分，共13分）
1．石英晶体振荡器是利用石英晶体的 工作的，其频率稳定度很高，通常可分为 和 两种。
2．为了有效地实现基极调幅，调制器必须工作在 状态，
为了有效地实现集电极调幅，调制器必须工作在 状态。
3．在大信号包络检波器是利用二极管的 和RC网络的 特性工作的。
4．调频有两种方法，分别称为 和 。
5．谐振功率放大器通常工作在 类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为 波，由于集电极负载的 作用，输出的是与输入信号频率相同的 波。
得分
评分人

二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内
1．在调谐放大器的LC回路两端并上一个电阻R，可以 （ ）
A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带
2．在自激振荡电路中，下列哪种说法是正确的 （ ）
A．LC振荡器、RC振荡器一定产生正弦波 B．石英晶体振荡器不能产生正弦波
C．电感三点式振荡器产生的正弦波失真较大 D．电容三点式振荡器的振荡频率做不高

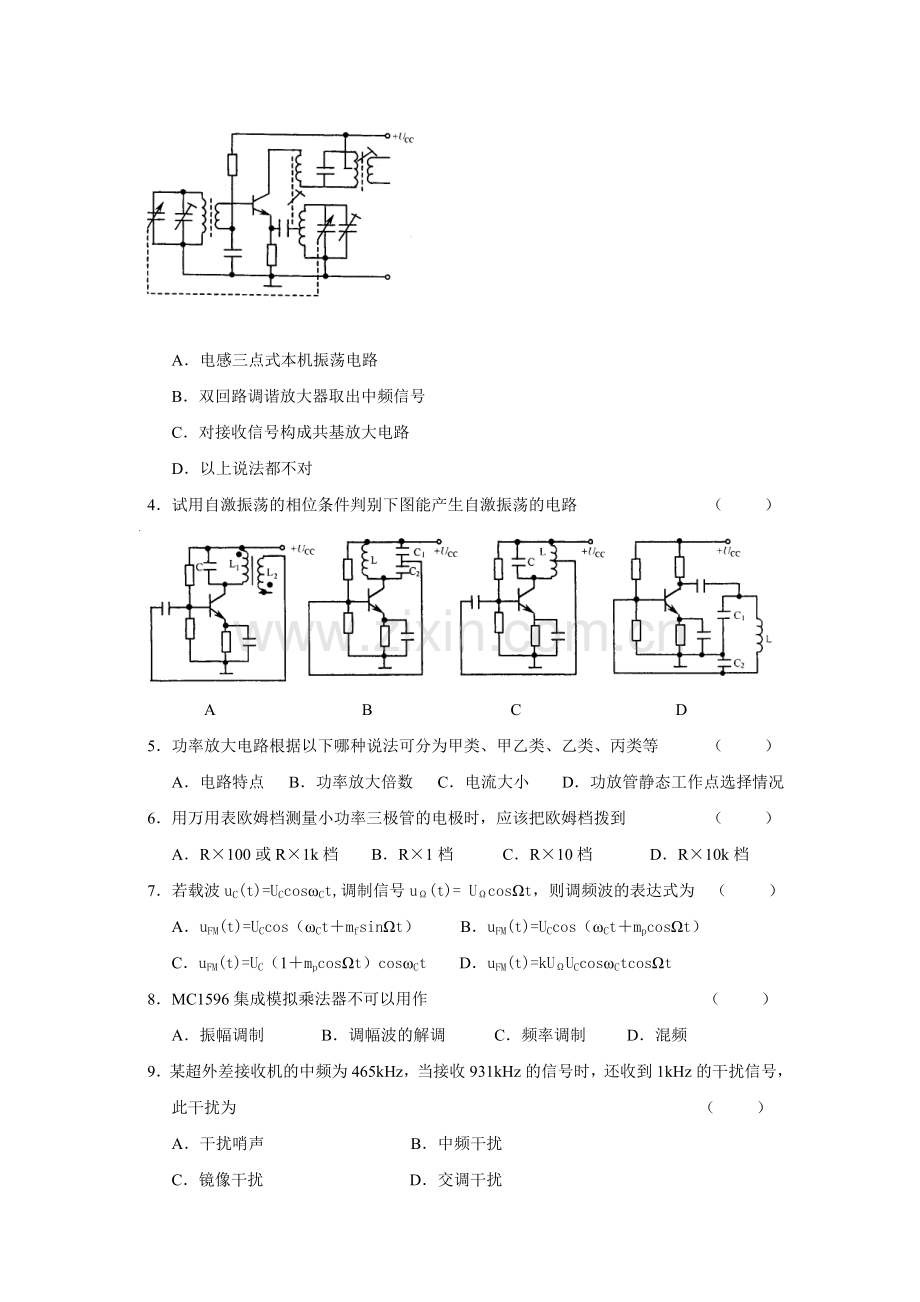

3．如图为某收音机的变频级，以下正确叙述是 （ ）

A．电感三点式本机振荡电路
B．双回路调谐放大器取出中频信号
C．对接收信号构成共基放大电路
D．以上说法都不对
4．试用自激振荡的相位条件判别下图能产生自激振荡的电路 （ ）

A B C D
5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等 （ ）
A．电路特点 B．功率放大倍数 C．电流大小 D．功放管静态工作点选择情况
6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到 （ ）
A．R×100或R×1k档 B．R×1档 C．R×10档 D．R×10k档
7．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为 （ ）
A．uFM(t)=UCcos（ωCt＋mfsinΩt） B．uFM(t)=UCcos（ωCt＋mpcosΩt）
C．uFM(t)=UC（1＋mpcosΩt）cosωCt D．uFM(t)=kUΩUCcosωCtcosΩt
8．MC1596集成模拟乘法器不可以用作 （ ）
A．振幅调制 B．调幅波的解调 C．频率调制 D．混频
9．某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为 （ ）
A．干扰哨声 B．中频干扰
C．镜像干扰 D．交调干扰
10．混频电路又称变频电路，在变频过程中以下正确叙述是 （ ）
A．信号的频谱结构发生变化 B．信号的调制类型发生变化
C．信号的载频发生变化
11．二极管峰值包络检波器，原电路正常工作。若加大调制频率Ω，会引起 （ ）
A．惰性失真 B．底部切割失真 C．惰性失真和底部切割失真
12．AGC电路的作用是 （ ）
A．维持工作频率稳定 B．消除频率误差
C．使输出信号幅度保持恒定或仅在很小的范围内变化
13．同步检波器要求接收端载波与发端载波 （ ）
A．频率相同、幅度相同 B．相位相同、幅度相同
C．频率相同、相位相同 D．频率相同、相位相同、幅度相同
14．属于频谱的线性搬移过程的有 （ ）
A．振幅调制 B．频率调制 C．相位调制 D．角度解调
15．双边带（DSB）信号的振幅正比于 （ ）
A．UΩ B．uΩ(t) C．|uΩ(t)|
得分
评分人

三、简答题（每小题5分，共10分）
1． 通信系统由哪些部分组成？各组成部分的作用是什么？

2． 当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放大器为什么又能输出不失真的余弦波电压？

得分
评分人

四、下图所示LC正弦波振荡电路，图中Lc为高频扼流圈，CE和CB可视为交流短路。
1、画出交流等效电路
2、判断是否满足自激振荡所需相位条件
3、若满足，电路属于何种类型的振荡器
4、写出估算振荡频率fo的表达式 （10分）

得分
评分人

五、 调幅波表达式为uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v)
1、 画出此调幅波的波形
2、 求带宽
3、 若负载电阻RL＝100Ω，求调幅波的总功率 （10分）

得分
评分人

六、 图所示二极管峰值包络检波电路中， uAM（t）=0.8（1+0.8cosΩt）cosωct (v), 其中fc＝4.7MHz，F＝（100～5000）Hz，RL=5KΩ,为了不产生惰性失真和底部切割失真，求检波电容CL和电阻R`L的值 (10分)

得分
评分人

七、已知调频信号uFM（t）=100cos（2π×108t＋20sin2π×103t） (mv)
求:1.载波频率fc，调制信号频率F和调频指数mf.
2.最大频偏Δfm.
3.调频波有效带宽BW (10分)

得分
评分人

八、某调频发射机框图如下图所示，调频器输出FM信号的中心工作频率fc＝8MHz，最大频偏Δfm＝40kHz，框图中混频器输出取差频信号；求：
1． 该设备输出信号的中心频率fo及最大频偏Δfmo；
2． 放大器1和放大器2输出的信号中心频率与频谱带宽各为多少？ （7分）
